拓扑优化轻量化发动机支架结构设计

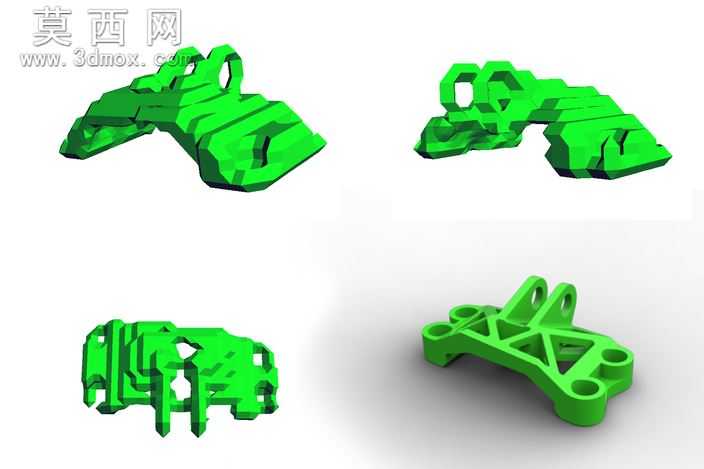

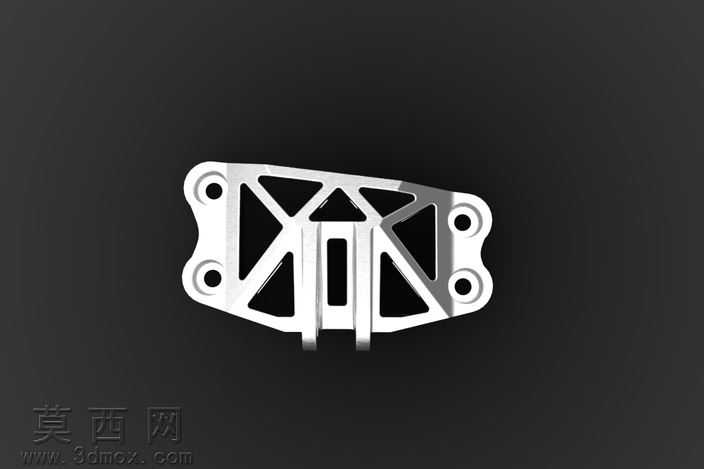

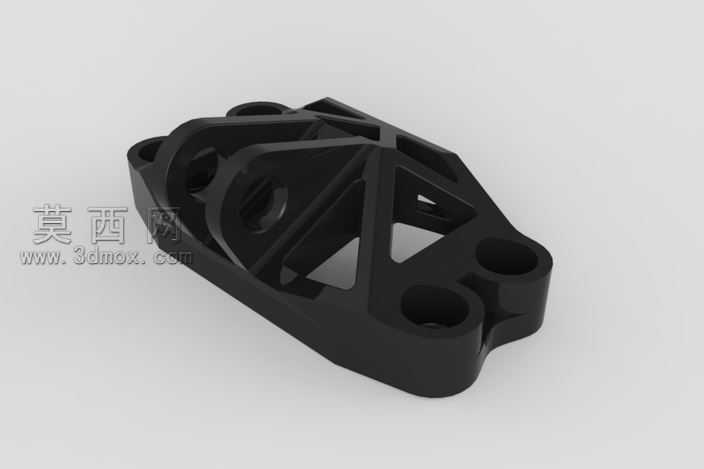

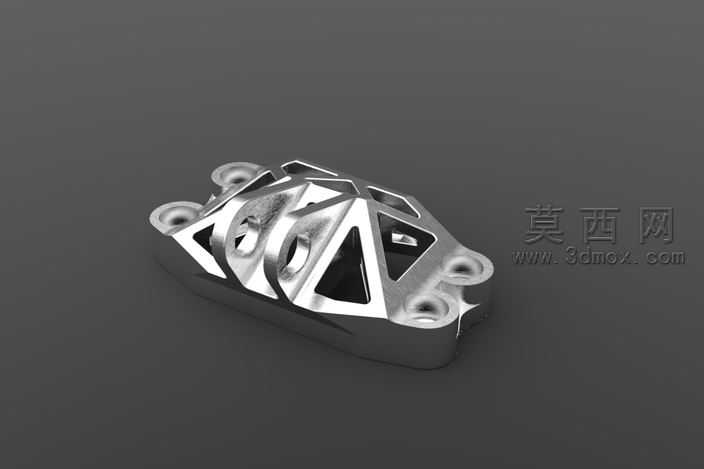

本作品为经过拓扑优化设计的发动机支架三维模型，建模阶段依托三维参数化设计软件完成整体结构搭建，首先根据发动机安装点位的空间边界、安装孔位的坐标参数确定支架的基础轮廓，明确四个安装孔的同轴度、位置度公差要求，保证后续装配时的定位精度。设计过程中以载荷分布分析结果为核心依据，识别支架承载过程中的低应力冗余区域，在不破坏主传力路径的前提下对冗余材料进行精准去除，最终形成交错的桁架式镂空结构，既大幅降低了支架整体重量，又保证了结构的刚度与强度满足使用要求。材质渲染阶段采用哑光黑色工程塑料质感材质，调整材质的粗糙度、环境光遮蔽参数，还原玻纤增强尼龙材质的表面质感，通过三点布光搭建渲染场景，主光从侧上方投射突出结构的立体层次，补光弱化阴影区域的死黑问题，辅光勾勒结构边缘轮廓，最终渲染图清晰展现了镂空结构的筋条走向、安装孔的倒角细节、安装面的平面度特征。结构设计上，主传力筋条沿载荷传递方向连续布置，在安装孔位置做了局部加厚处理，避免应力集中导致的结构失效，镂空区域的过渡位置全部采用圆角过渡，减少加工过程中的应力残留，同时兼顾了增材制造工艺的成型要求，无需额外添加支撑即可完成打印成型。整体设计思路围绕轻量化与可靠性的平衡展开，摒弃传统实心支架的冗余设计，通过拓扑优化算法结合工程经验修正结构细节，在满足发动机支撑固定、振动缓冲功能需求的同时，实现了零部件的减重目标，适配动力系统轻量化的设计趋势，可用于动力总成装配验证、结构力学仿真教学、轻量化设计方案参考等场景。
