伊顿CharLynnT系列摆线液压马达三维设计

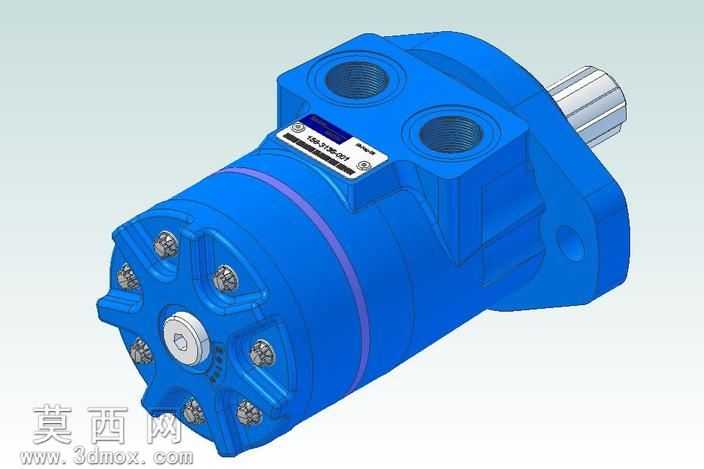

本模型为伊顿CharLynnT系列131cc排量摆线液压马达，建模过程严格遵循实物测绘尺寸与官方产品参数，在三维建模软件中首先完成整体基准轴、基准面的搭建，以输出轴的中心轴线为核心装配基准，依次构建前端法兰安装部、芯轴配流结构、定子转子副、后端盖油口模块的独立零件特征。建模时针对壳体的异形安装法兰做了精准的特征放样，还原2螺栓SAE固定法兰的安装孔位、定位止口的尺寸公差，对1英寸输出轴的SAE B型轴端做了键槽、轴肩挡圈槽的细节刻画，保证安装接口的尺寸可直接用于装配校核。材质渲染阶段，主体壳体采用铸钢喷塑的哑光蓝色材质，还原工业液压元件的漆面质感，输出轴采用调质钢材的金属银灰材质，表面做轻微的粗糙度处理模拟实际加工纹理，端盖紧固螺丝采用镀锌亮面金属材质，壳体上的产品铭牌采用贴图方式还原标识内容，进出油口做内螺纹的细节刻画，还原油口的螺纹牙型与倒角结构。结构设计上完整还原摆线马达的配流盘、定转子副的啮合空间结构，虽然为外观装配体模型，但内部流道的进出油走向与实际产品一致，前端盖的密封槽、壳体的紫紫色密封环带都做了等比例还原，可清晰看到端盖周圈的7颗紧固螺栓的排布位置，以及壳体侧面安装吊耳、定位销孔的细节特征。设计过程中优先保证安装接口的通用性还原，所有外部安装尺寸均与实物1:1对应，可直接用于液压系统的装配干涉检查、设备布局模拟，模型的外观分色清晰，不同功能部件的材质区分明确，既可以用于产品展示渲染，也可作为液压系统设计时的选型参考模型，帮助设计人员快速完成马达在设备中的安装位置排布、管路接口走向规划，避免设计阶段出现安装干涉、接口不匹配的问题。
