多规格矩形格仔网格板三维设计

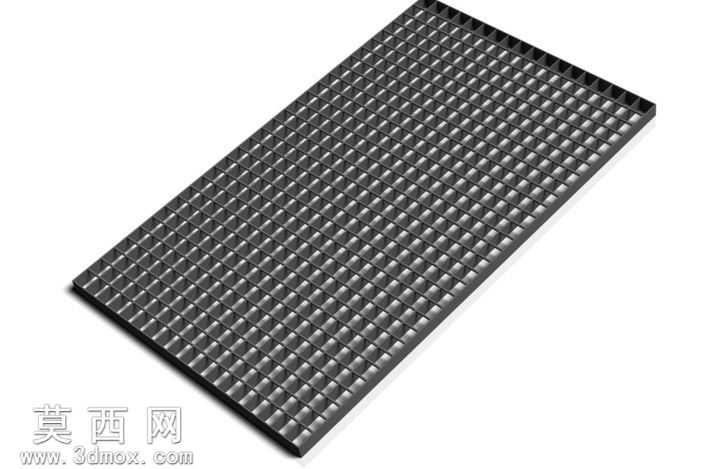

本作品为矩形格仔网格板的三维参数化设计成果，建模阶段采用主流三维机械设计软件完成全流程搭建，首先以基准平面为依托绘制网格板的整体外轮廓草图，根据预设的多规格尺寸系列，分别约束1000mm长度方向、200mm至600mm梯度宽度方向、30mm统一厚度方向的基础尺寸参数，确保不同规格的网格板可通过参数驱动快速生成对应模型，无需重复绘制基础轮廓。建模过程中优先采用阵列特征完成网格单元的批量生成，先绘制单个方形网格格仔的截面轮廓，通过拉伸切除命令生成单个格孔结构，再根据不同宽度规格计算横向与纵向的格孔排布数量，以线性阵列命令完成整板格孔的批量创建，阵列过程中严格约束格孔间距、格仔壁厚的均匀一致性，保证每一处网格单元的结构尺寸完全统一，避免出现壁厚不均、格孔错位的结构问题。材质与渲染阶段，为模型赋予哑光硬质工程塑料材质，调整材质的粗糙度、反光度参数模拟工业级塑料格栅的真实质感，渲染时采用斜向等轴测视角展示模型，搭配柔和的环境光与定向补光，清晰呈现网格板的立体结构、格孔排布规律与板件厚度特征，同时在视图旁标注对应系列的尺寸参数，直观呈现不同规格的尺寸差异。结构设计上，网格板采用等壁厚格仔阵列结构，30mm的统一厚度搭配均匀排布的方形格孔，在保证板件整体结构强度的同时最大化降低自身重量，格仔的竖向筋条与横向筋条一体成型，无拼接缝隙，可满足通风、筛分、置物铺垫、防护隔离等多场景的使用需求，所有格孔边缘做微小的圆角过渡处理，避免锐边带来的使用安全隐患，板件整体边缘做平直收边处理，保证安装拼接时的贴合度。设计思路围绕通用五金配件的标准化、系列化需求展开，摒弃单一尺寸的定制化设计逻辑，采用参数化建模思路搭建可快速调整尺寸的模型框架，覆盖常用的宽度梯度规格，适配不同安装空间的使用需求，建模过程中所有特征均保留完整的参数化编辑历史，方便后续根据实际使用需求调整格孔大小、筋条壁厚、整体外形尺寸，无需推翻原有模型重新搭建，大幅提升后续衍生设计的效率。
