梅林发动机进气歧管总成结构设计

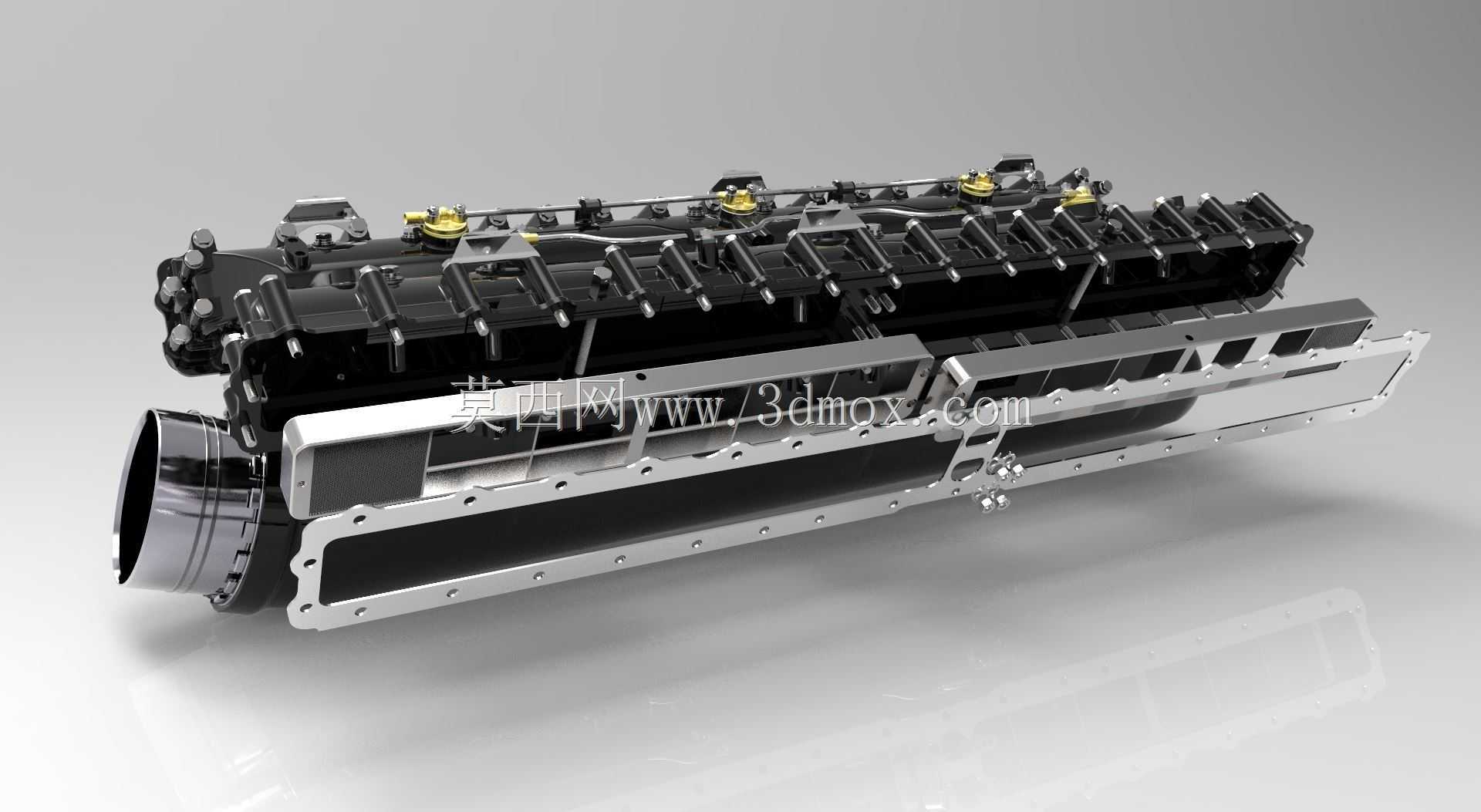

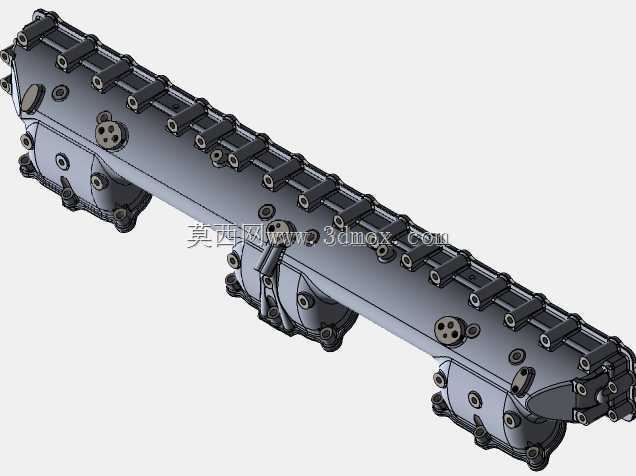

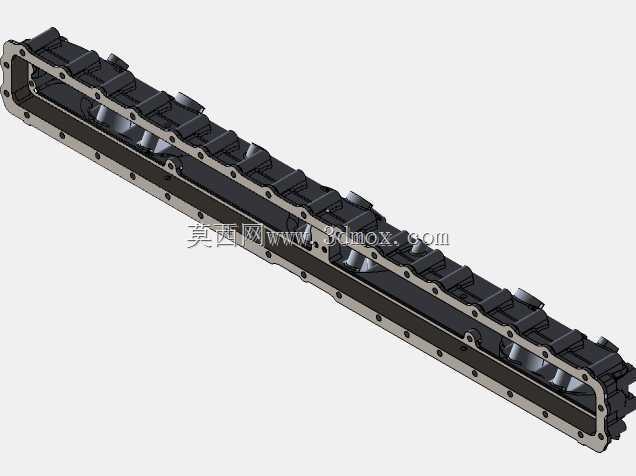

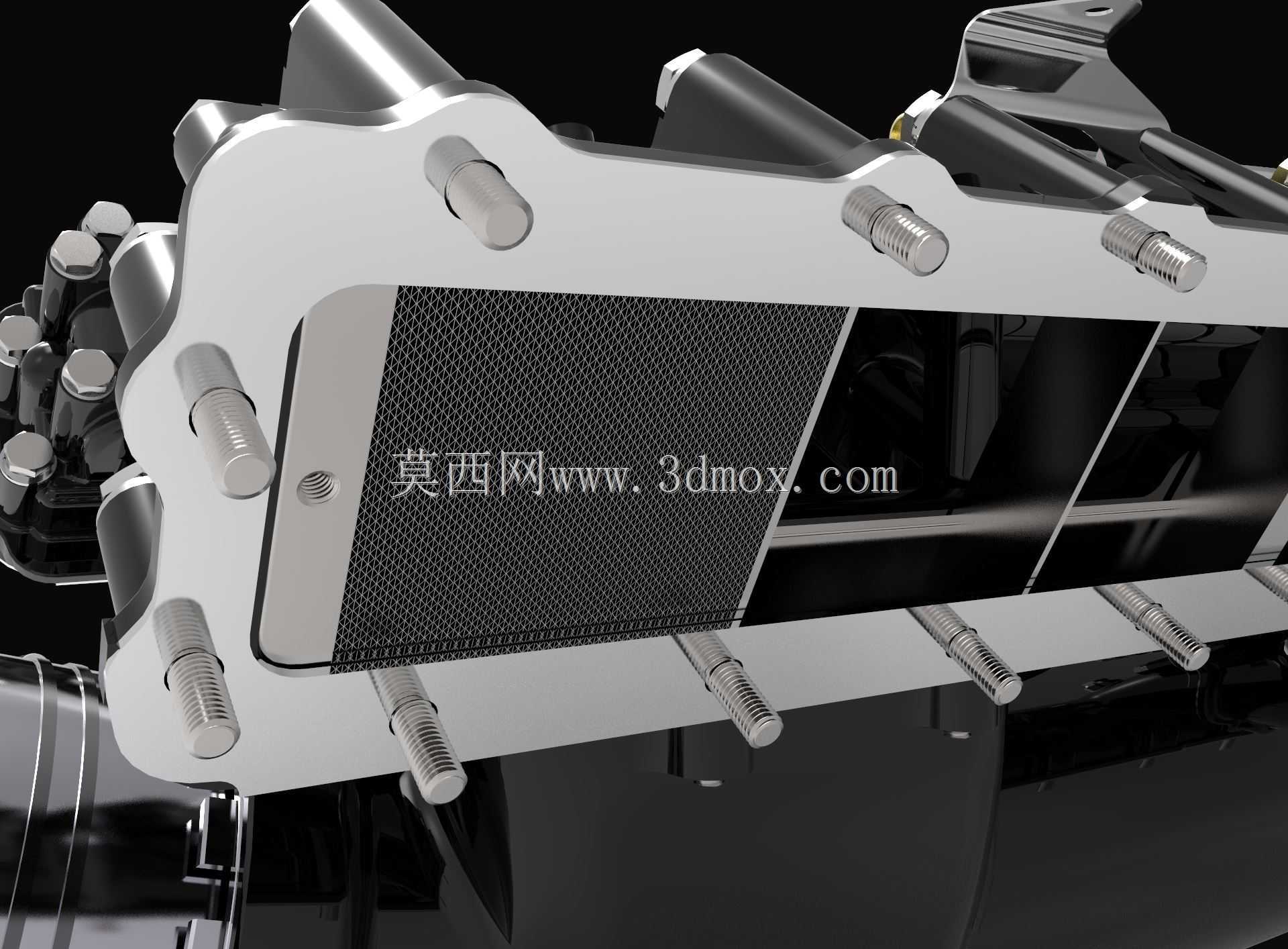

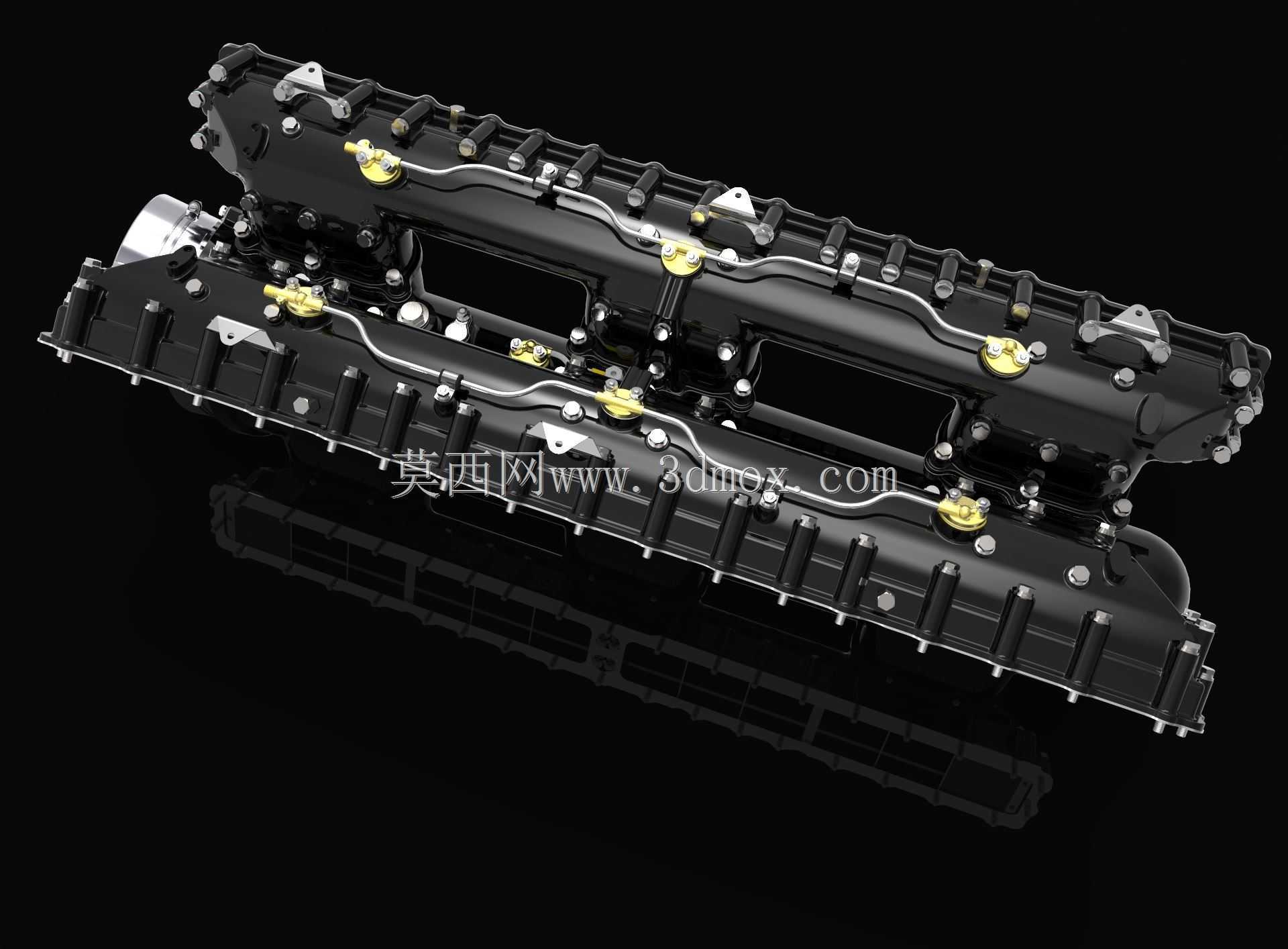

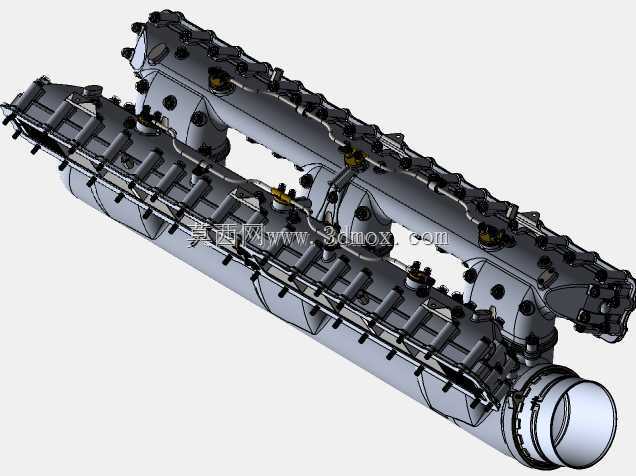

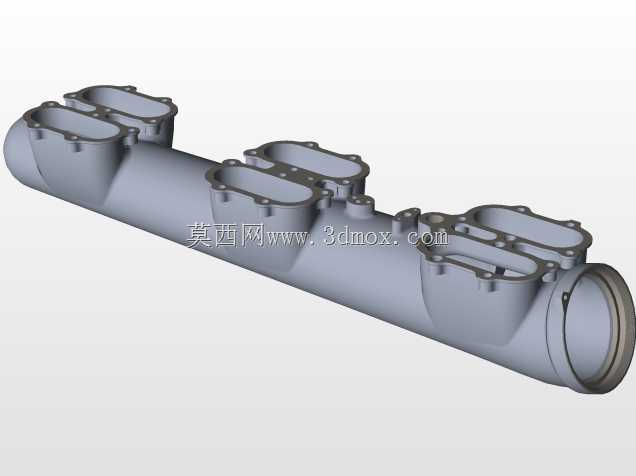

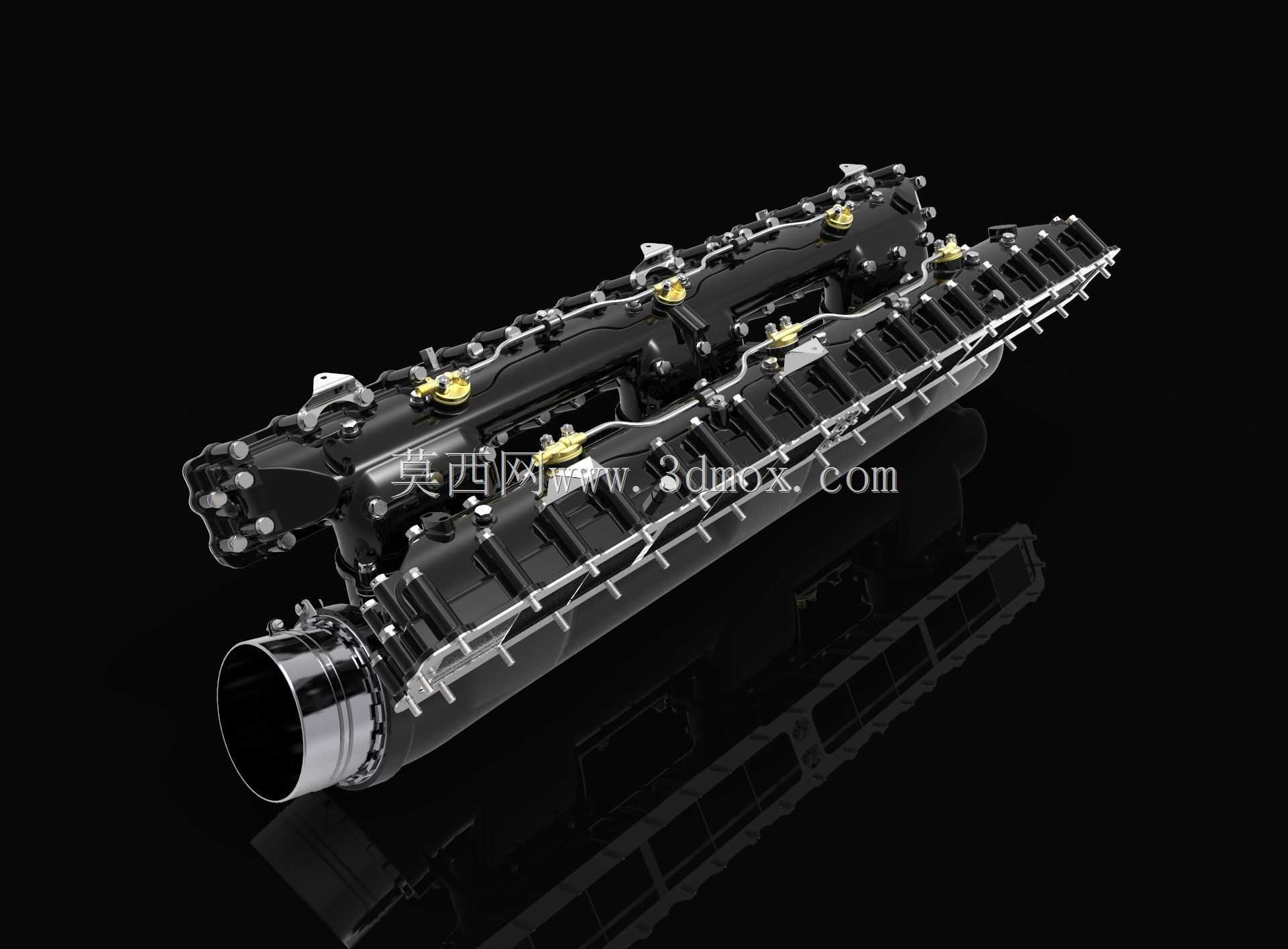

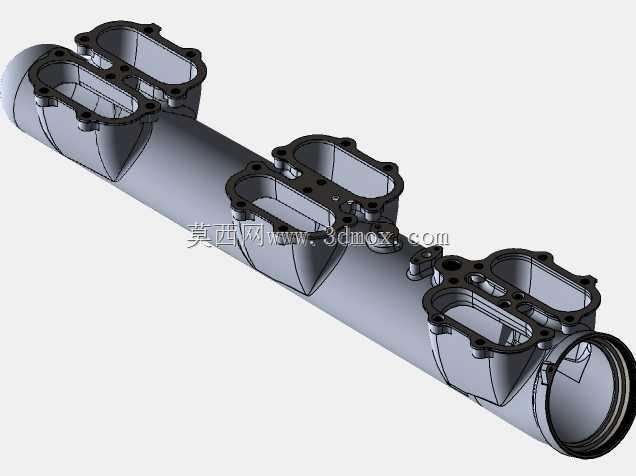

该模型还原的是大排量V型航空活塞发动机配套的进气歧管集成总成，主要应用于老式大马力航空活塞动力系统的进气输送环节，承担着将稳压后的空气均匀分配至各个气缸进气道、同时整合火焰抑制功能的核心作用，是航空发动机进气系统中保障各缸进气一致性、规避回火风险的关键部件。在实际装机场景中，该总成安装在发动机两列气缸的夹角上方区域，上部对接进气总管与节气门输出端，下部通过独立的分支接口分别对应每一个气缸的进气口，整体沿发动机曲轴轴向呈长条形排布，充分适配V型发动机两列缸体的布局空间，不会与周边的气门室罩、点火管路、燃油分配管等部件产生安装干涉。从功能特性来看，该总成集成了四组火焰捕捉器结构，每组火焰捕捉器设置有六个独立的气流间隔腔，当发动机出现进气回火现象时，火焰捕捉器可以通过多腔分隔的结构快速淬灭火焰，避免回火火焰窜入进气总管引发整机安全故障，同时多腔结构也能对进气气流进行梳理，降低进气紊流带来的充气效率损失。在设计思路上，该总成采用了模块化的重复结构设计，所有火焰捕捉器的间隔腔单元采用完全一致的结构参数，仅通过统一的间隔定位结构完成排布，既可以保证各个位置的气流阻力、火焰抑制效果保持一致，也能减少生产过程中的零件种类，降低加工与装配的复杂度，同时统一的结构也便于后期的维护更换，单个单元损坏时无需更换整个歧管总成。从外形与安装边界来看，该总成整体为狭长型布局，主体管路采用流线型变径设计，进气入口端为大口径圆形对接结构，适配大流量进气的通流需求，沿轴向延伸的过程中逐步分出对应各个气缸的分支接口，各个接口的安装面均设置有密封结构安装位，保障进气系统的气密性，总成上部预留有传感器安装位与固定吊点，可直接通过螺栓固定在发动机缸体的预设安装座上，整体外轮廓完全避让发动机的运动部件与高温排气区域，兼顾了通流效率、结构强度与安装维护的便利性。
