民用大涵道比涡轮风扇喷气发动机结构

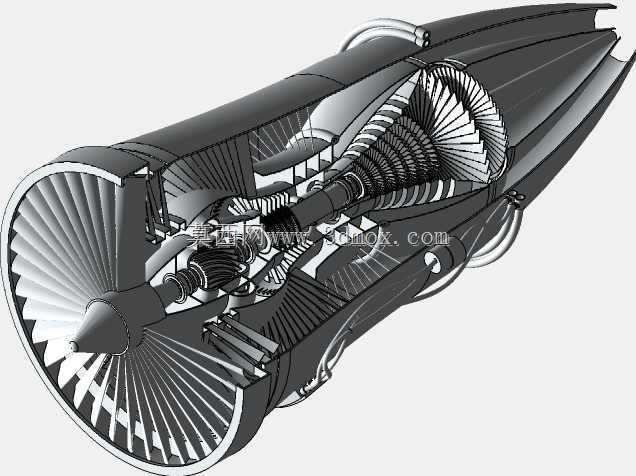

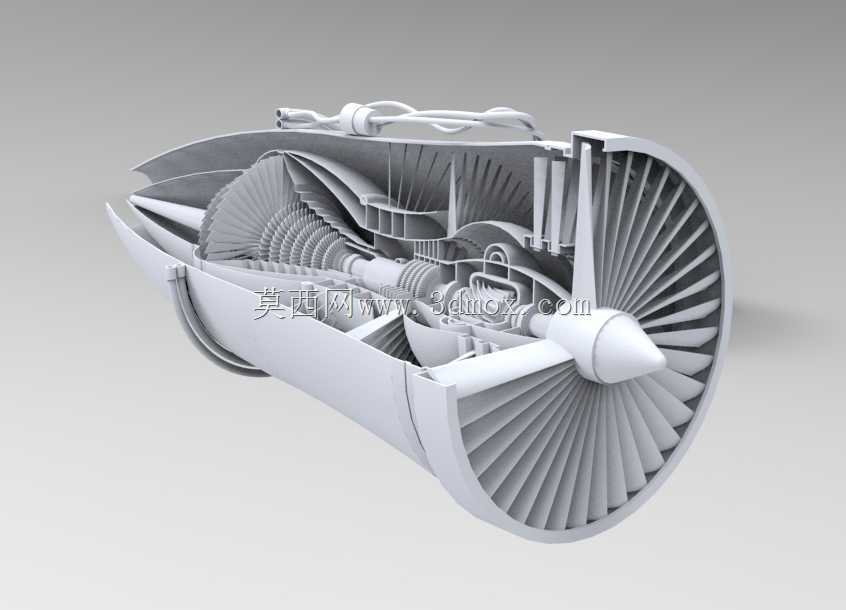

这款涡轮风扇喷气发动机是当前民用干线航空、大型军用运输机领域应用最广泛的航空动力装置，承担着为飞行器提供核心推进动力的关键作用，适配亚音速巡航飞行场景，能够在万米高空的低压低温环境下稳定持续输出推力，支撑飞行器完成起飞、爬升、巡航、进近着陆全飞行阶段的动力需求。从实际用途来看，该类发动机相比传统涡喷发动机拥有更高的推进效率、更低的燃油消耗与飞行噪音，能够大幅降低航线运营成本，提升客舱乘坐舒适度，是当前民航客运机队的主流动力选型。从产品功能特性来看，该结构完整还原了大涵道比涡扇的核心组成：前部大尺寸进气风扇负责将大部分来流通过外涵道直接喷出产生主要推力，内涵道依次设置多级压气机对进入核心机的空气进行逐级增压，高压空气进入燃烧室与航空燃油混合充分燃烧后形成高温高压燃气，驱动高低压涡轮转动，涡轮输出的轴功率反向带动前部风扇与压气机持续运转，做功后的燃气从尾喷口高速排出，与外涵道气流共同形成整机推力。从设计思路来看，该结构在测绘还原过程中严格遵循真实涡扇发动机的气动布局逻辑，各级叶片的叶型角度、流道的收敛扩张曲线、转子支撑结构的位置排布都贴合实际工程设计逻辑，在保证外观结构还原度的同时，清晰呈现了内外涵道的分隔结构、转子轴系的贯穿布局、外部管路与附件的排布位置，能够直观展示航空发动机的工作原理与结构组成。从外形尺寸与安装边界来看，该类大涵道比涡扇发动机通常采用翼下吊装的安装形式，模型还原的结构尺寸比例符合真实发动机的径向与轴向尺寸关系，前部风扇的最大直径为整机最大径向尺寸，安装节的位置对应发动机吊挂的连接点位，尾喷口的出口尺寸与外涵道壳体的直径匹配，能够直观体现该类发动机在飞行器上的安装空间需求，为航空原理教学、结构认知展示提供清晰的三维参考。
