爪哇岛摩托车配套发电机点火装置结构

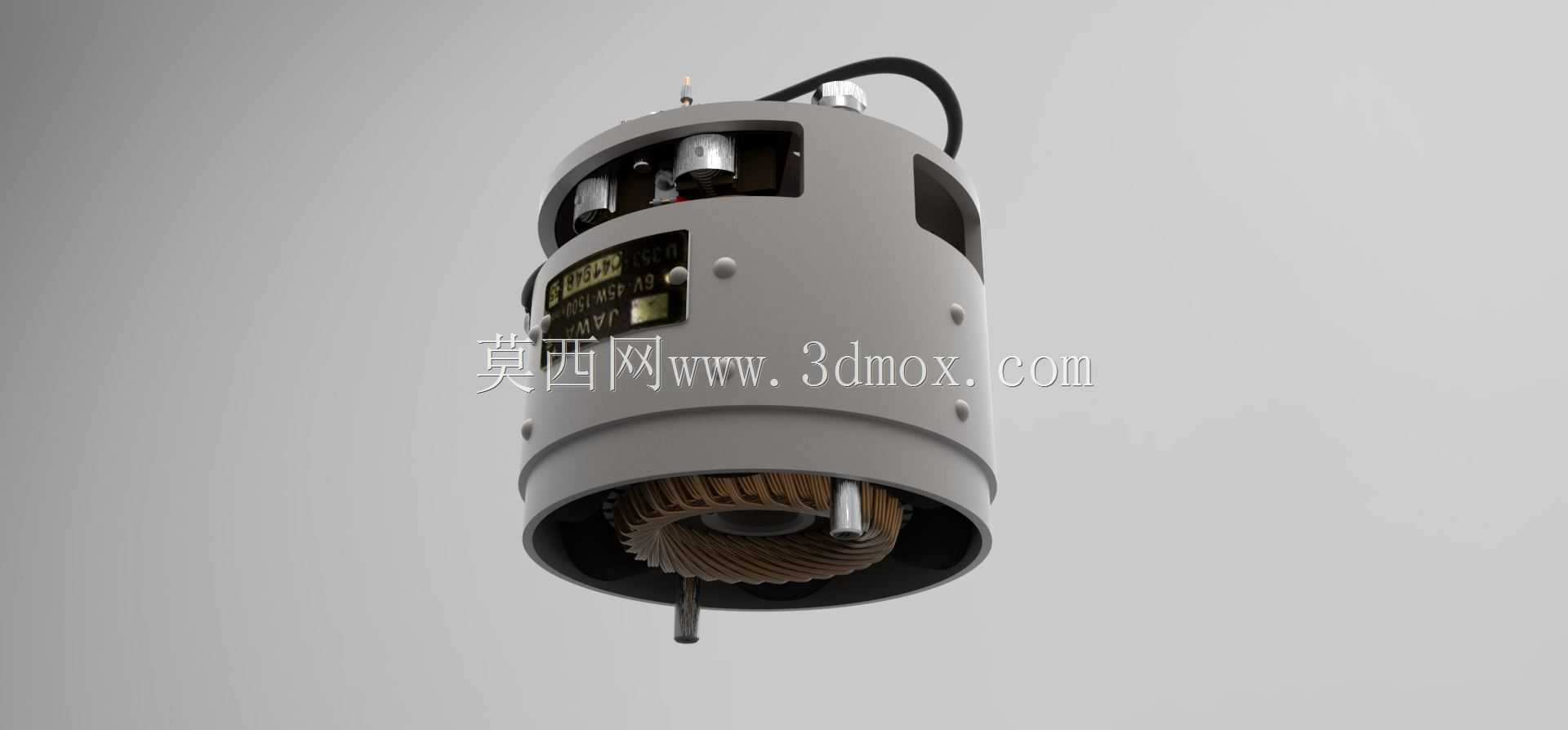

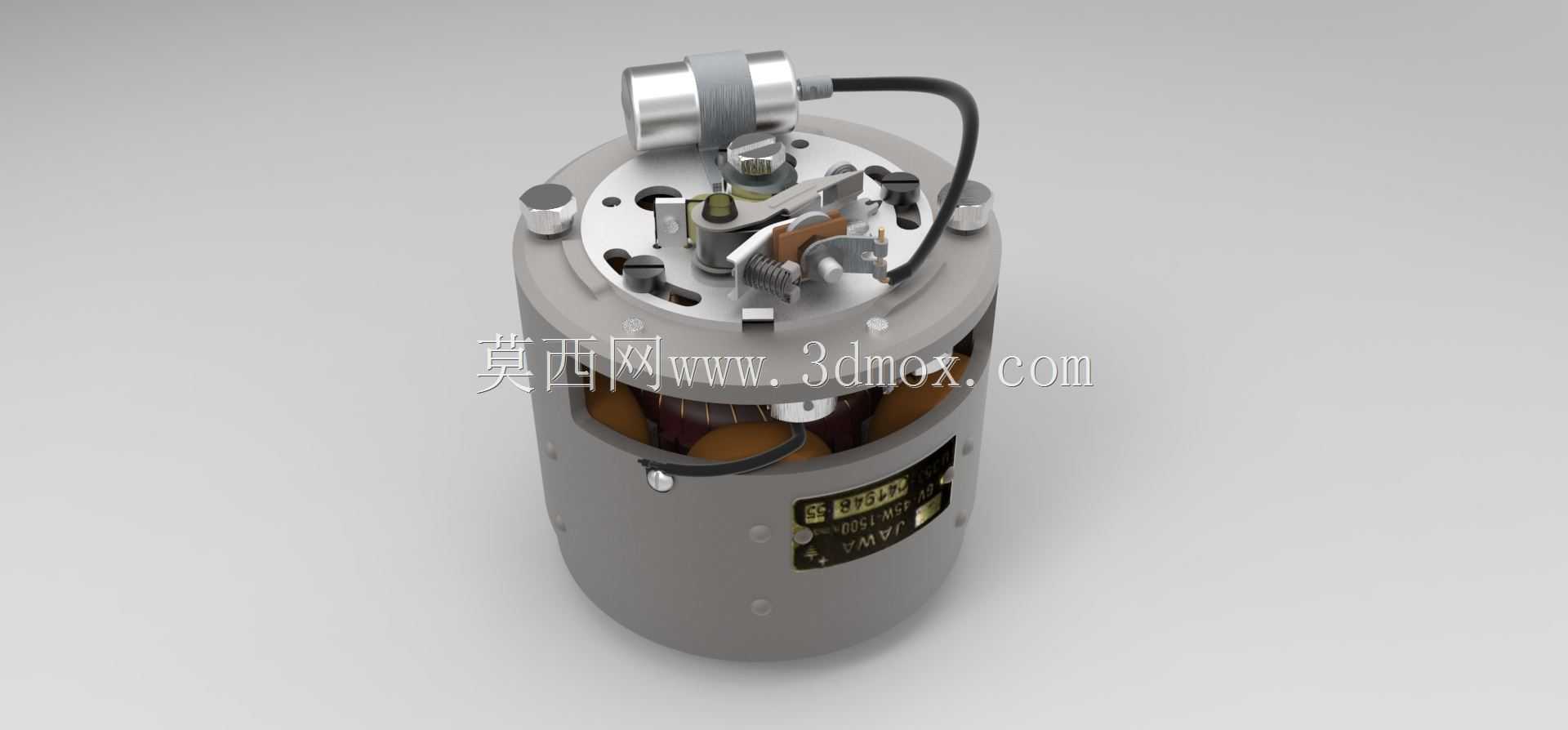

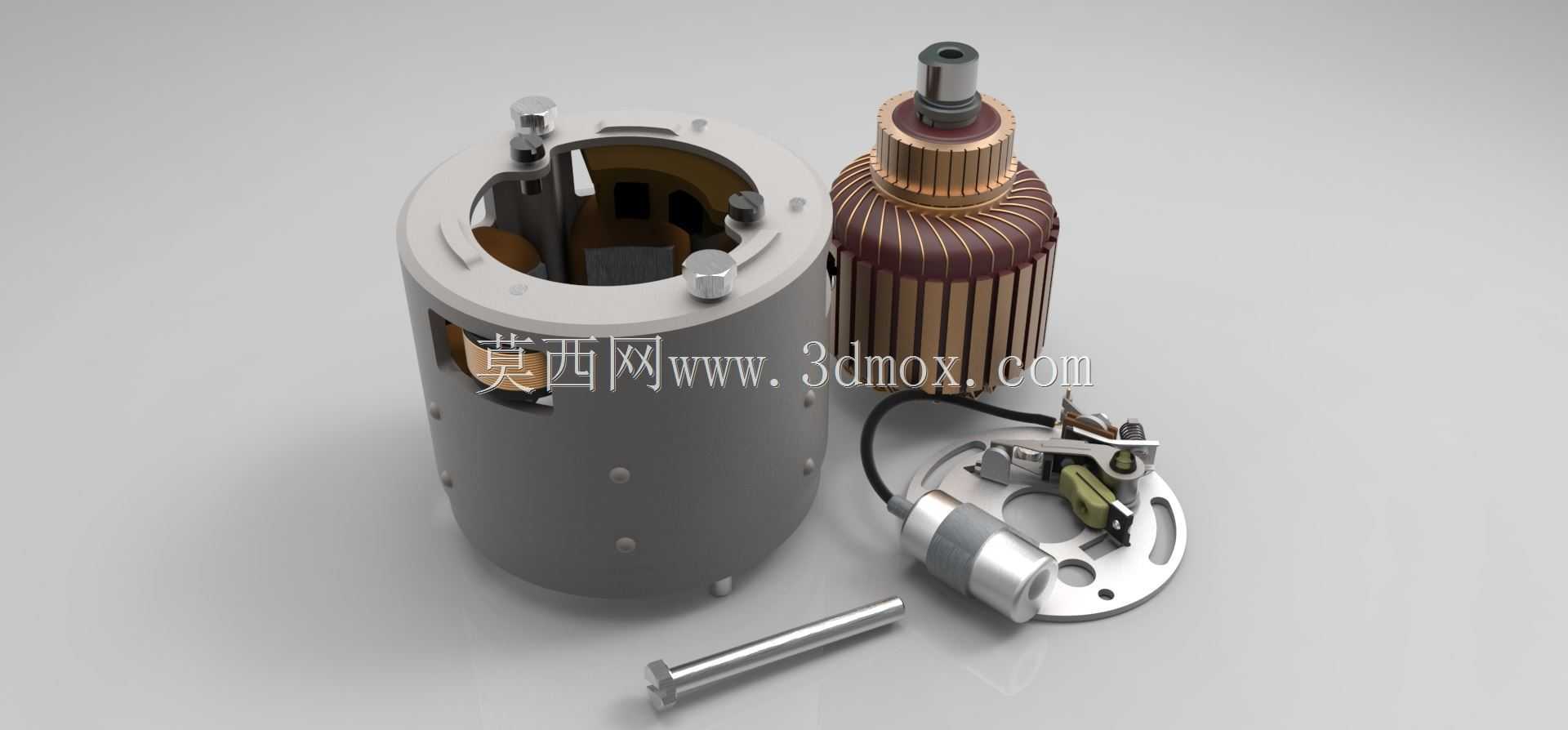

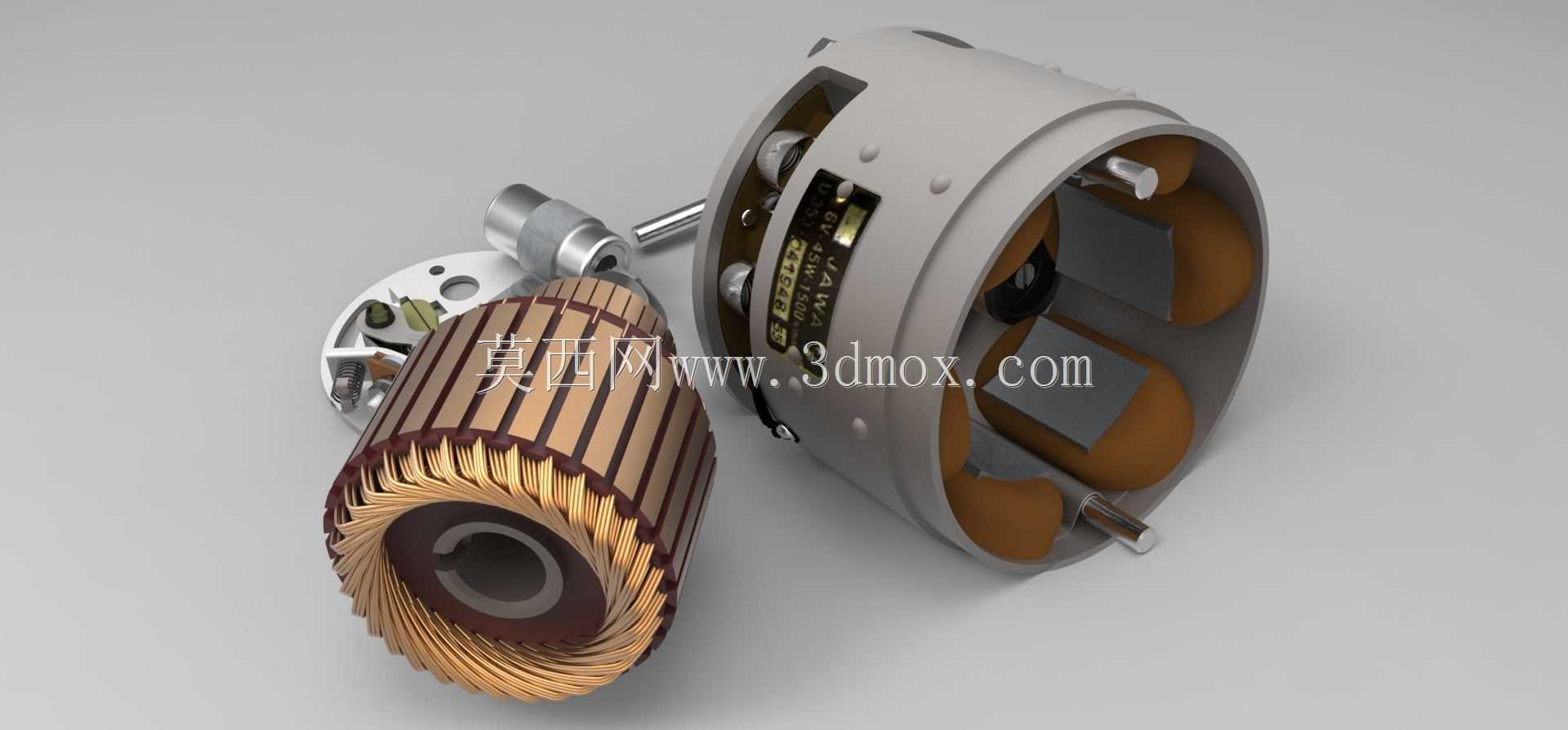

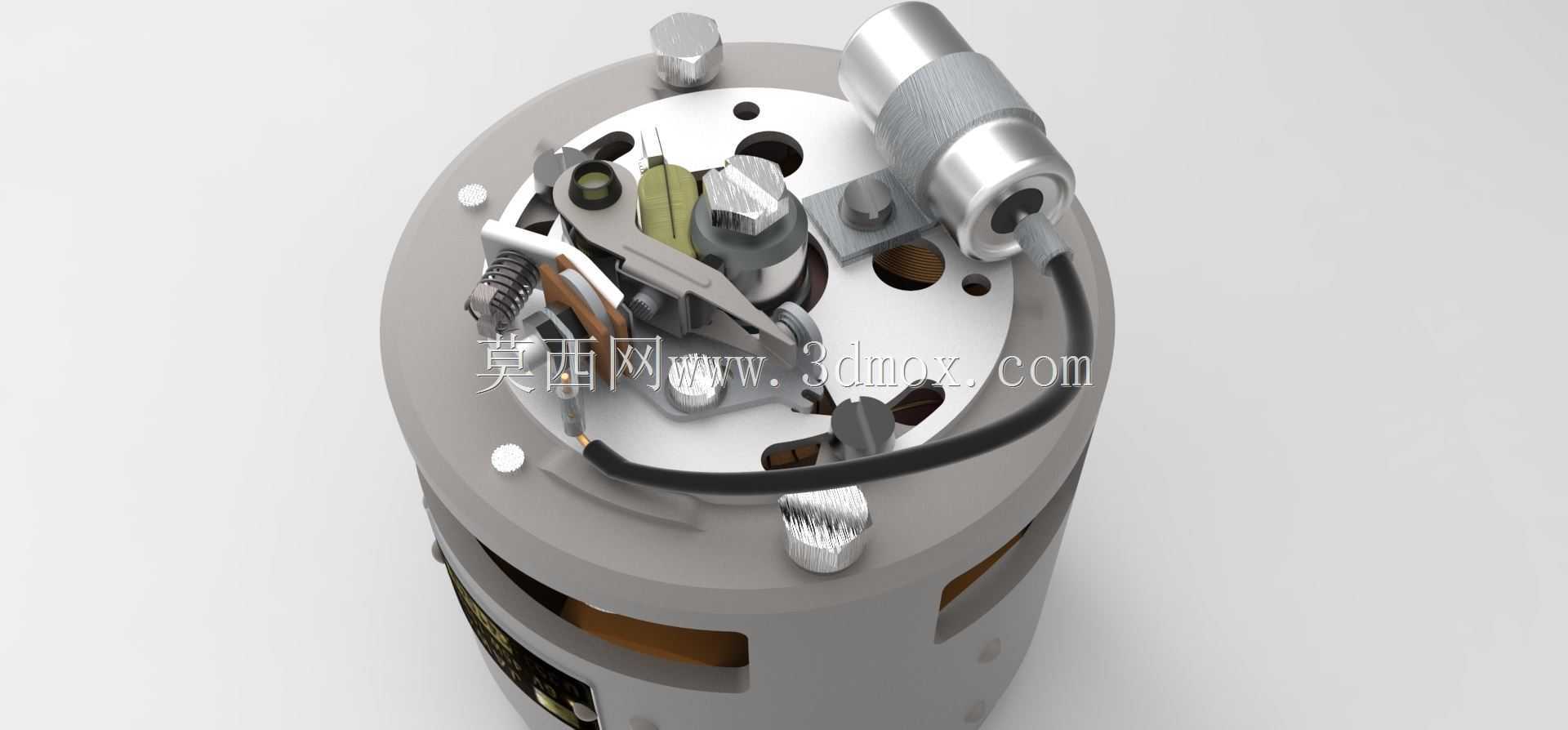

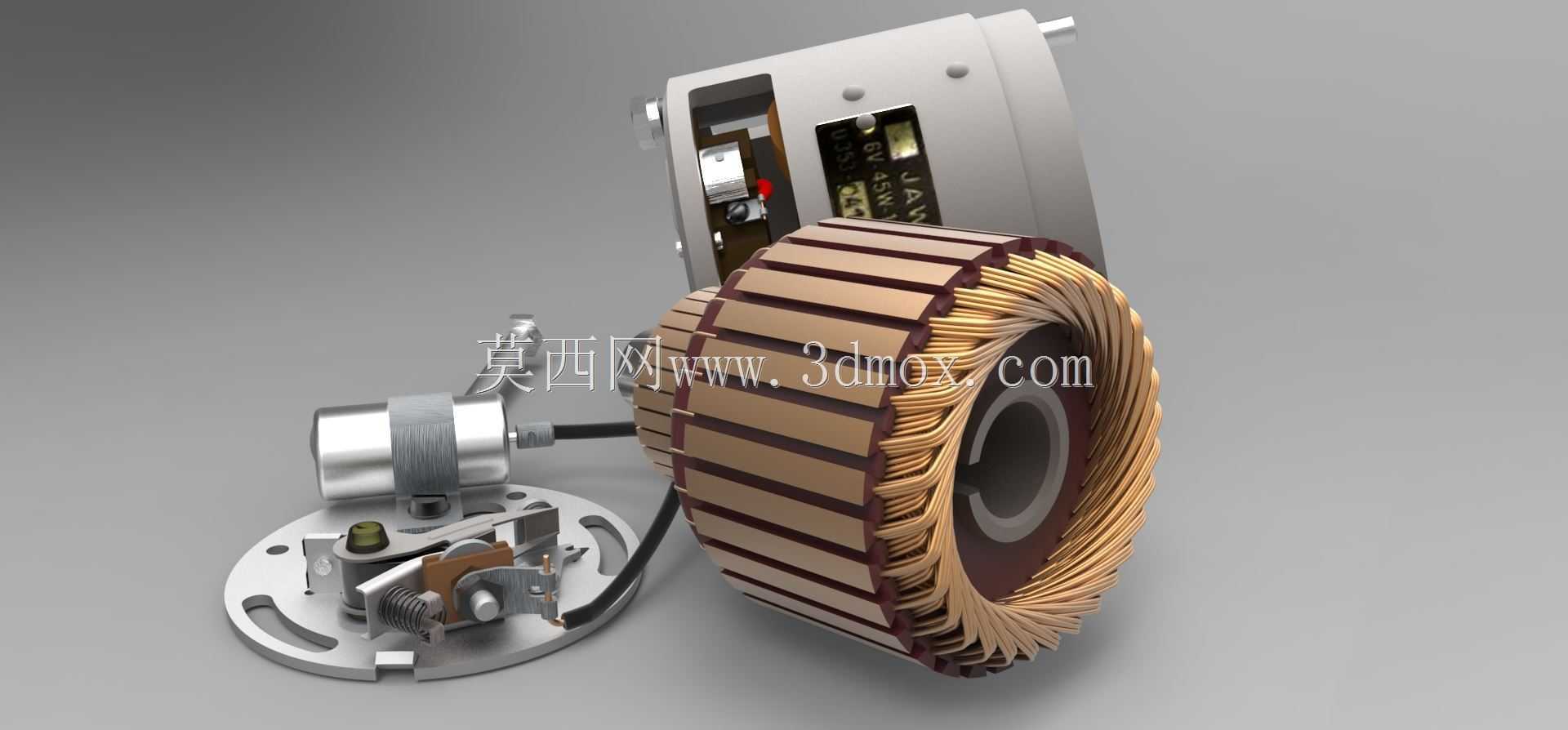

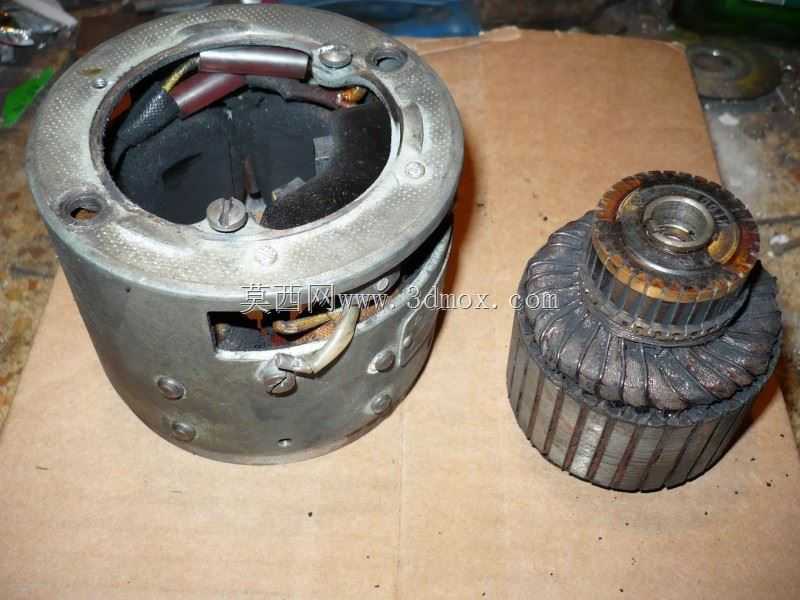

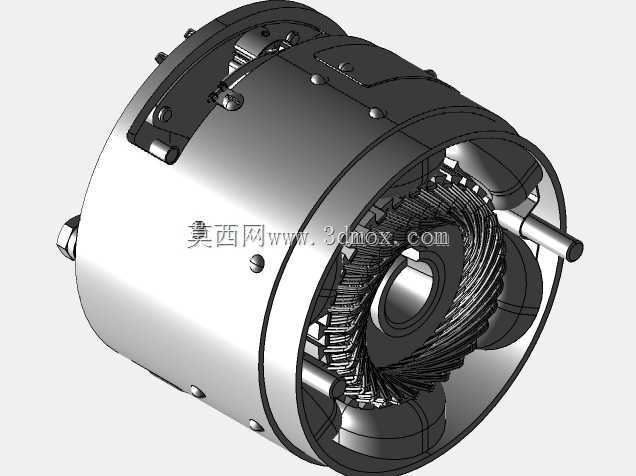

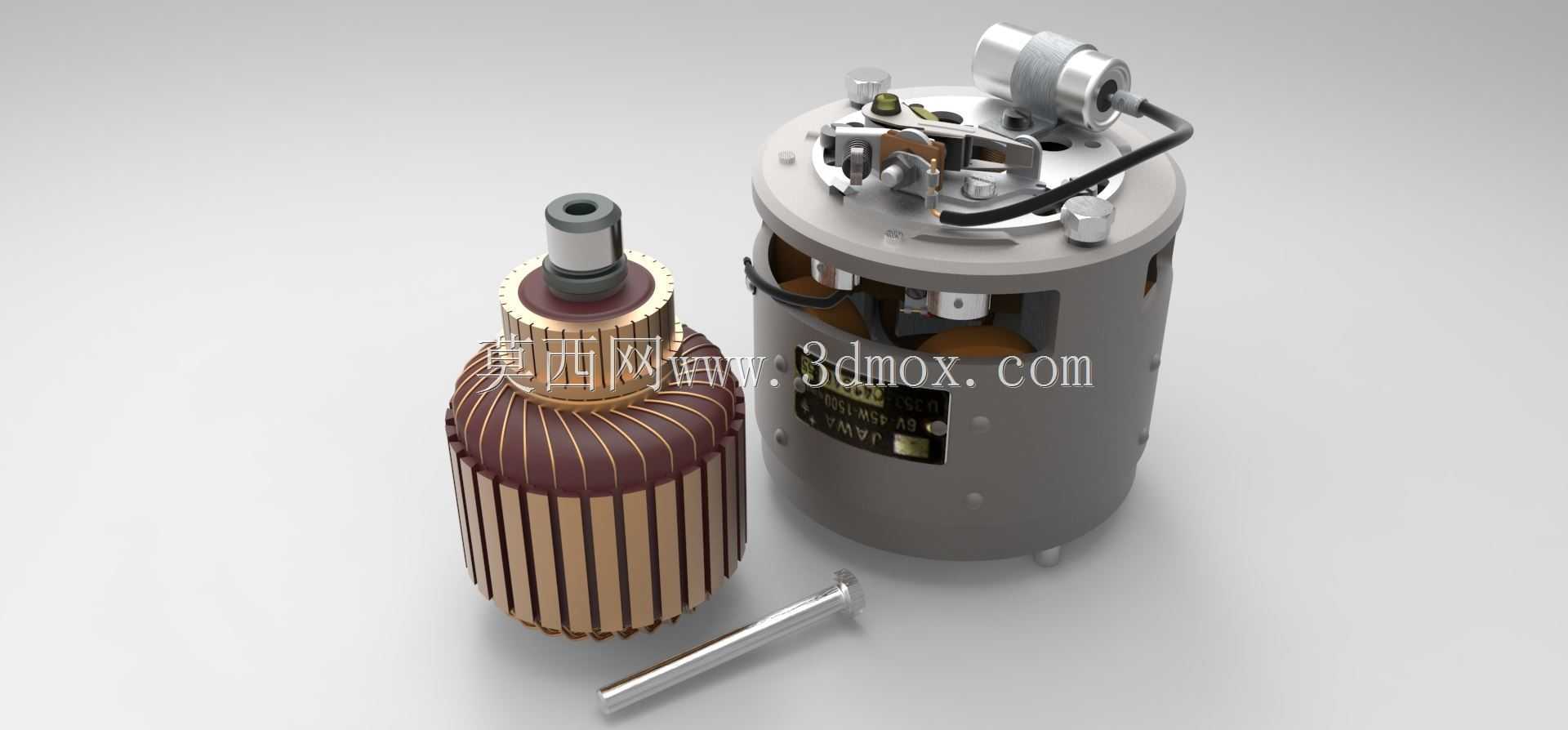

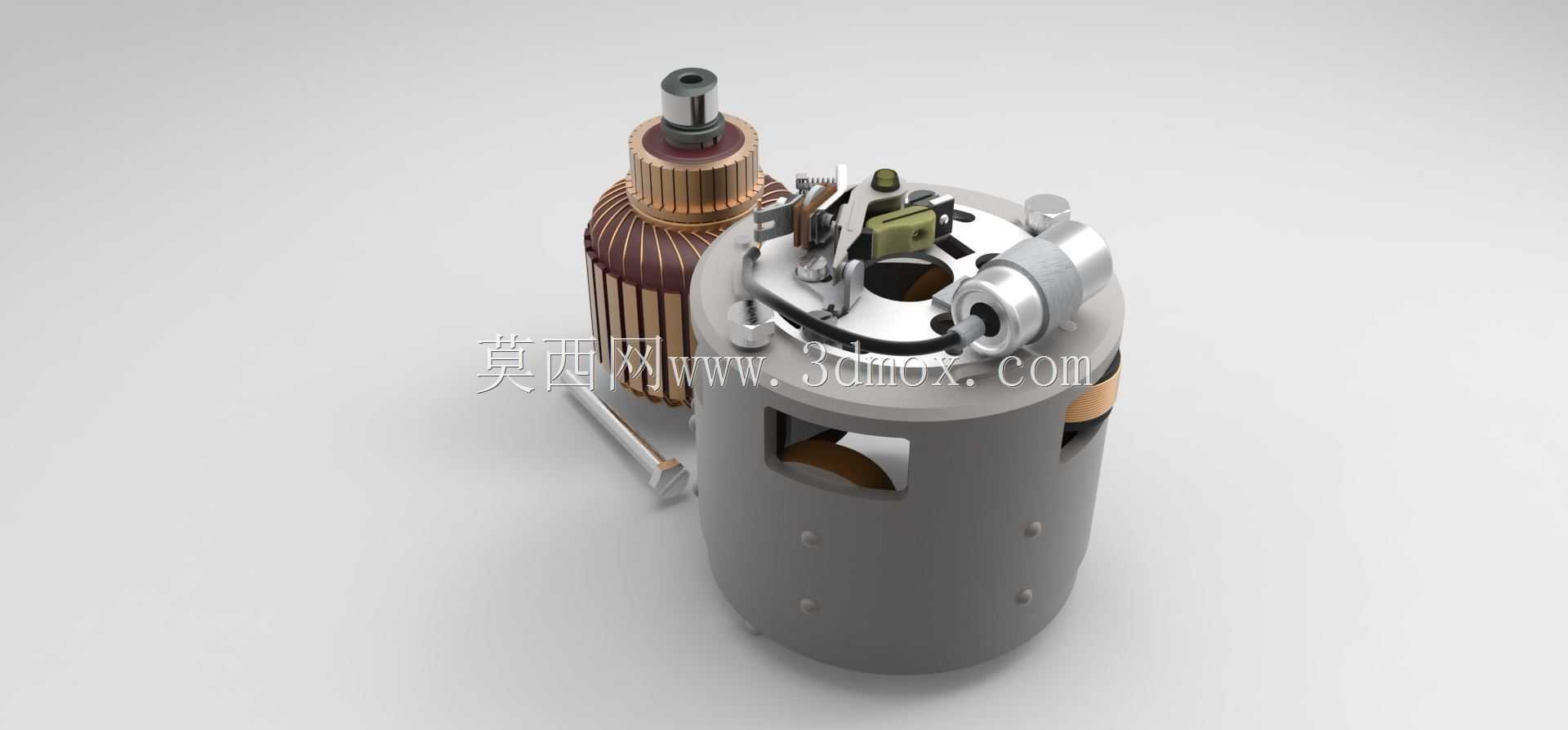

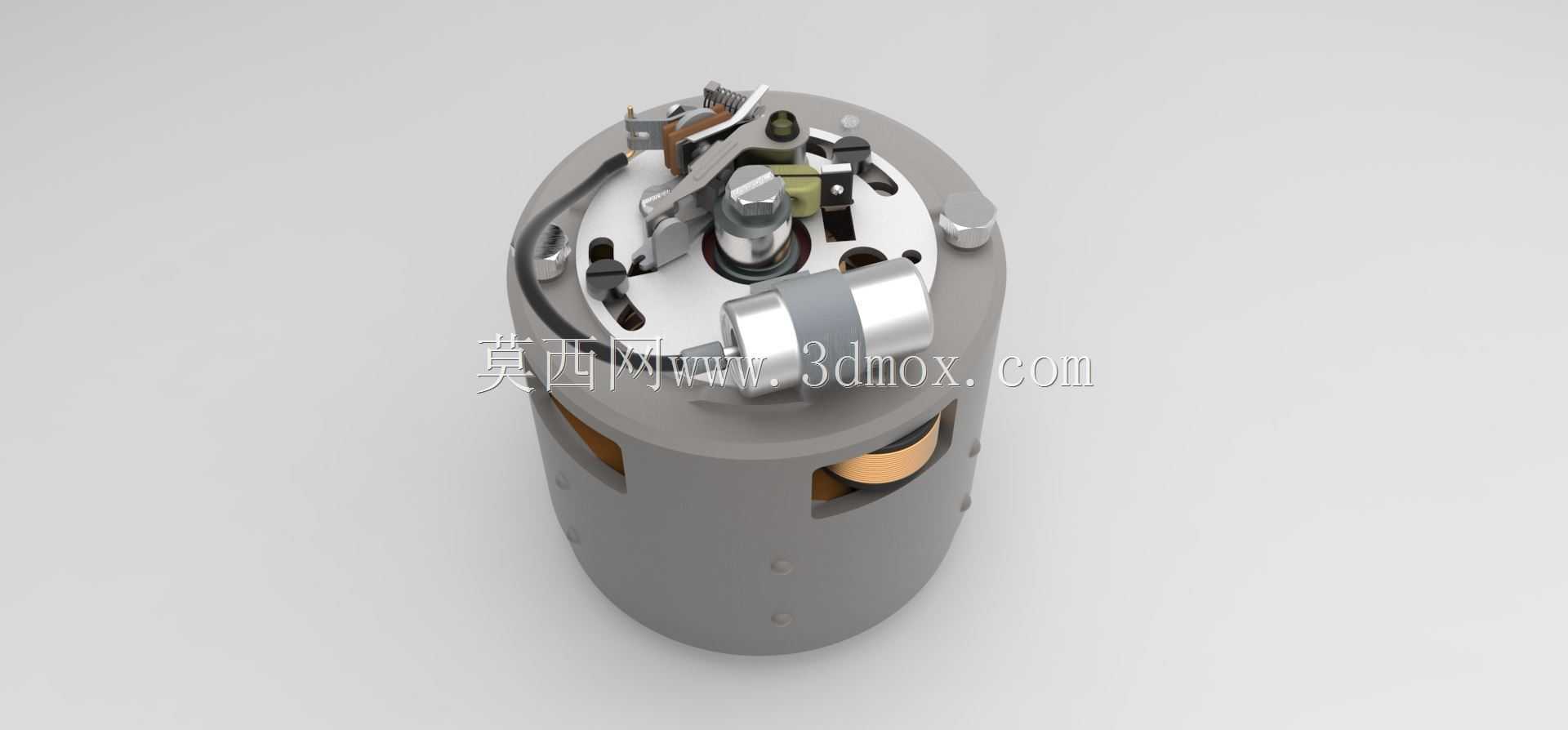

这套装置主要适配小排量两轮摩托车的动力供电与点火触发场景，是摩托车电气系统的核心组成部分，承担着为车载用电部件供电、同时为点火系统提供触发电能的核心作用，直接关系到摩托车启动顺畅度、行驶过程中供电稳定性以及点火正时的精准度，是摩托车动力单元正常运转不可或缺的配套部件。从功能特性来看，该装置额定输出功率为6V/45W，额定工作转速为1500rpm，能够匹配小排量摩托车怠速及常规行驶转速区间的供电需求，装置拆分后包含定子总成、电枢转子、点火触发组件以及固定销轴几个核心部分，电枢转子采用带纵向散热槽的柱式结构，外层缠绕励磁绕组，顶部集成传动齿轮，能够与发动机曲轴端的传动结构直接啮合，随曲轴转动完成磁电转换过程；定子总成采用圆筒式壳体结构，内部集成励磁磁钢、触点式点火触发模块，顶部预留接线端口可直接连接车载整流器与点火线圈，壳体侧面开设走线槽与散热孔，兼顾内部线路排布与长时间工作的散热需求。在设计思路上，这套结构优先考虑了摩托车狭小安装空间内的适配性，整体采用同轴布局设计，转子与定子的装配同轴度公差控制在极小范围内，避免高速转动时出现扫膛、异响等问题；点火触发模块采用外露式触点结构，便于后期维护调整点火正时，壳体底部预留三个对称分布的固定支脚，可直接通过螺栓固定在发动机侧盖的预设安装位上，无需额外设计转接支架。从安装边界来看，定子总成的外径适配常规小排量摩托车侧盖的预留安装腔尺寸，转子顶部的传动齿轮模数与曲轴端驱动齿轮完全匹配，装配后转子与定子之间的气隙均匀，既能够保证发电效率，也能避免转动过程中出现部件干涉；装置顶部的接线端口采用标准化插片结构，可直接对插车载线束，无需额外改线，整体装配流程符合摩托车整车装配的工序要求，能够直接适配对应车型的生产装配线安装需求。需要注意的是，这套结构目前未集成电流控制器，实际装车使用时需要外接匹配的整流稳压模块，才能保证输出电压稳定，避免转速波动时电压不稳烧毁车载用电部件。
