六级单线煅烧炉旋风预热器改造结构

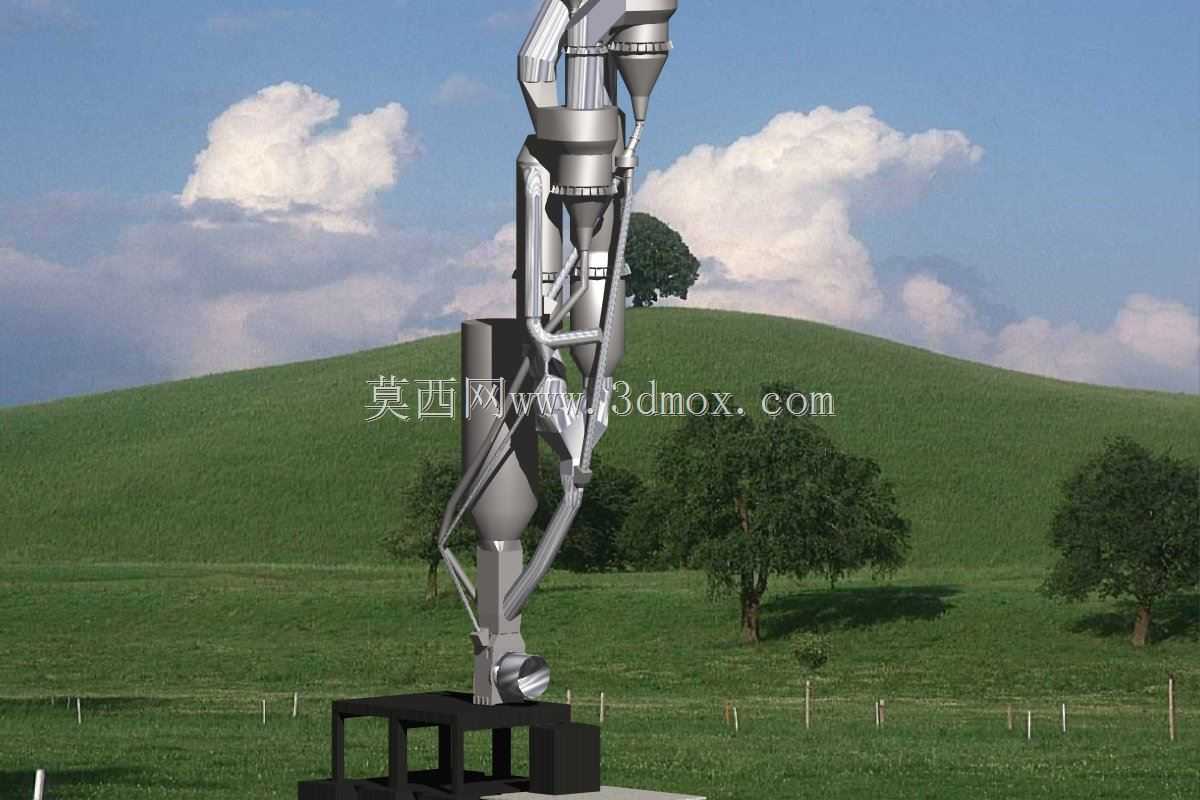

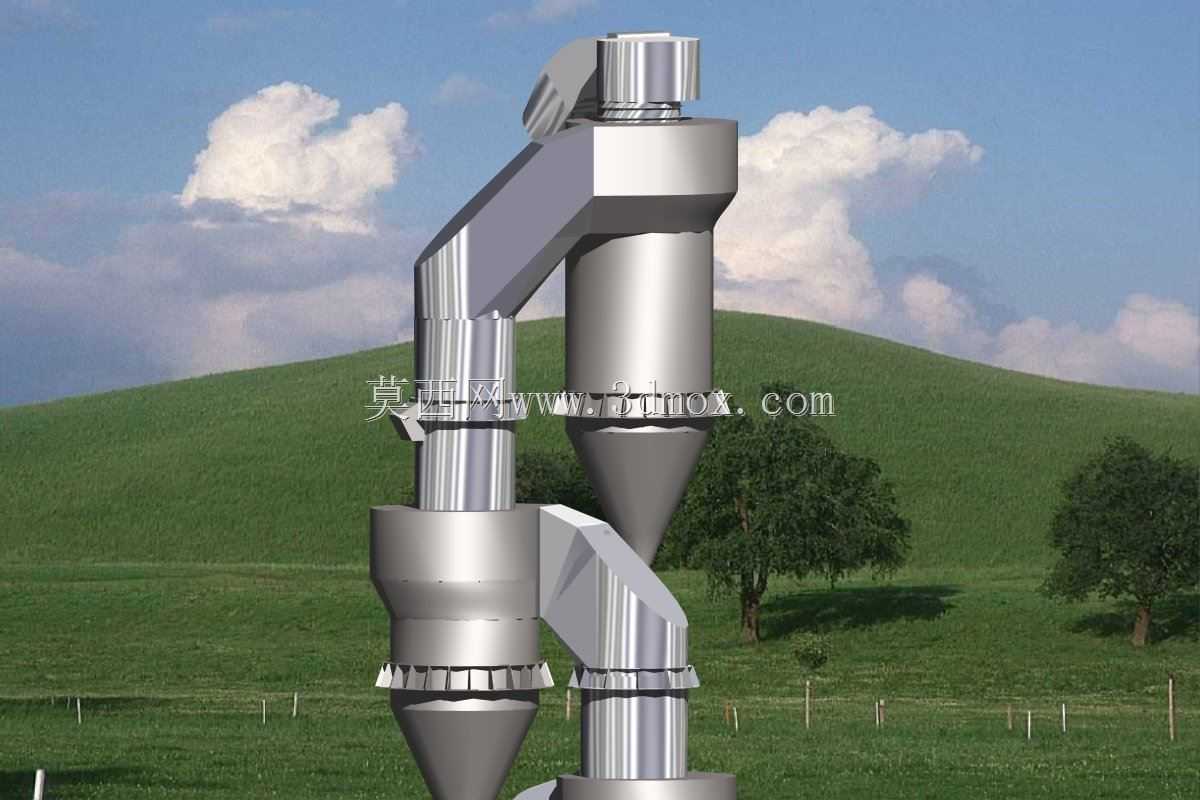

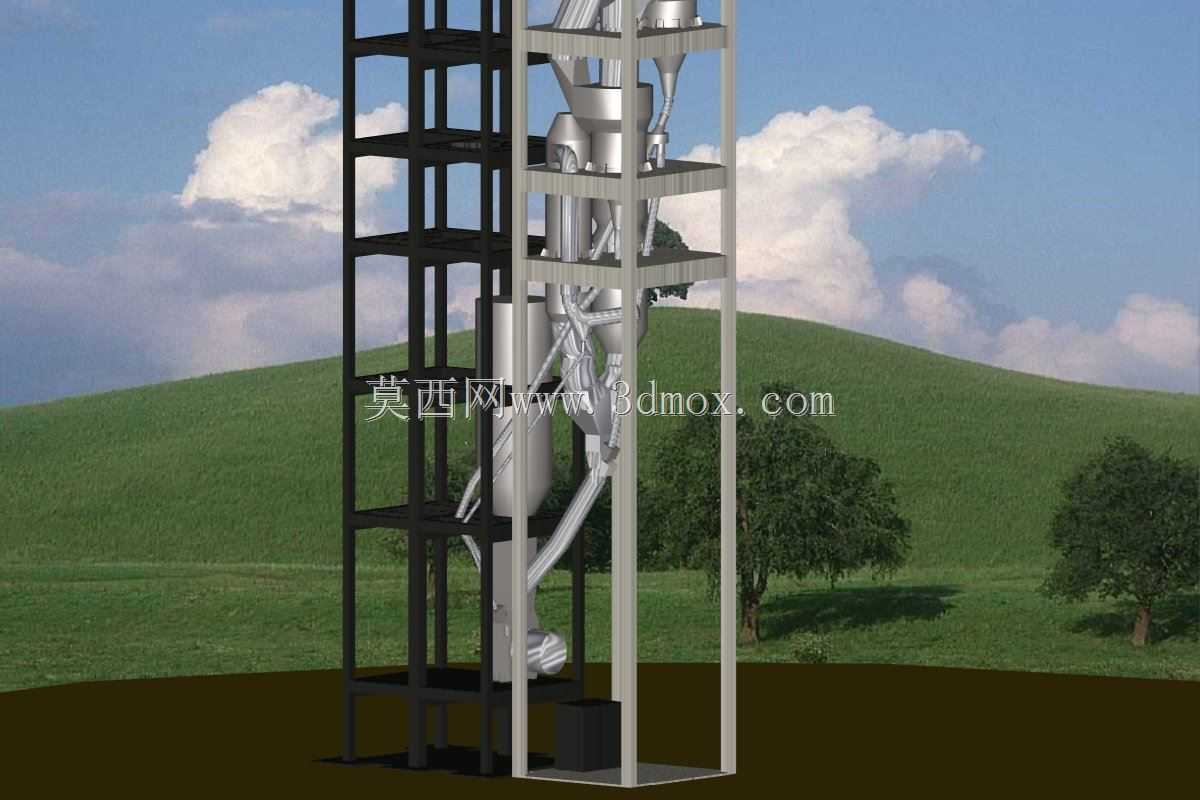

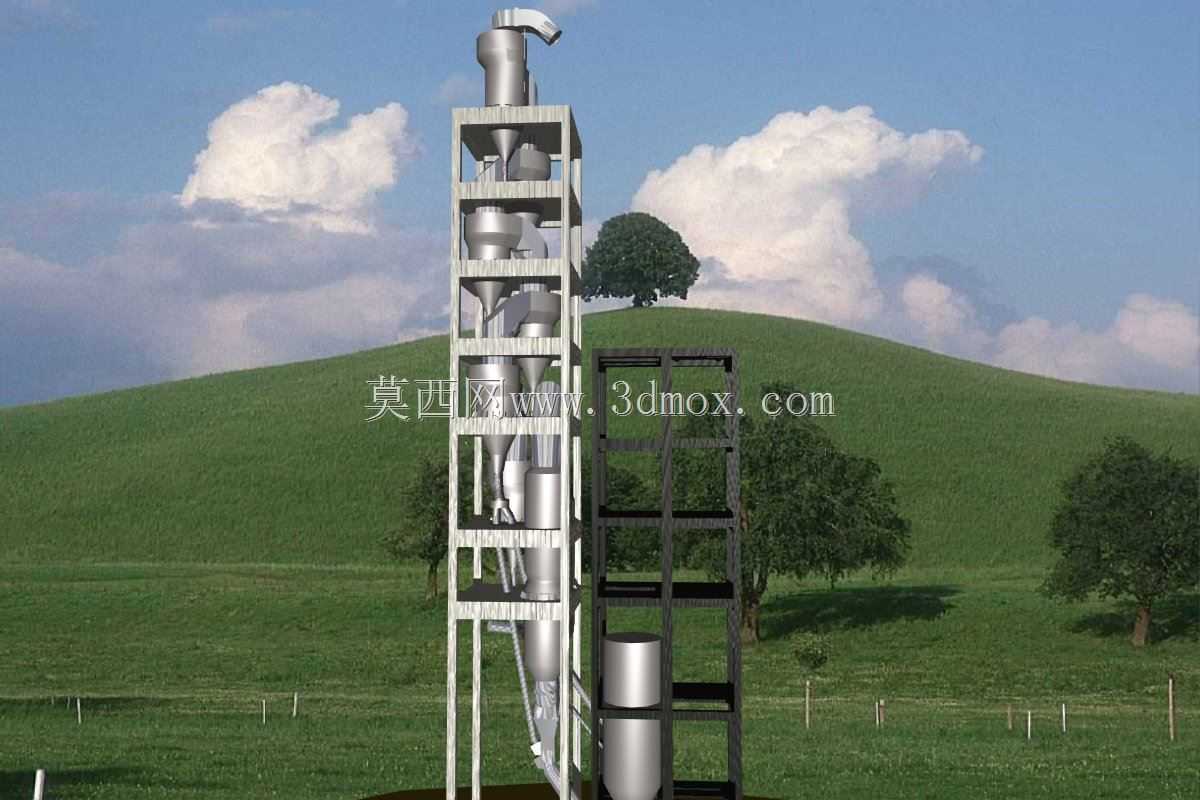

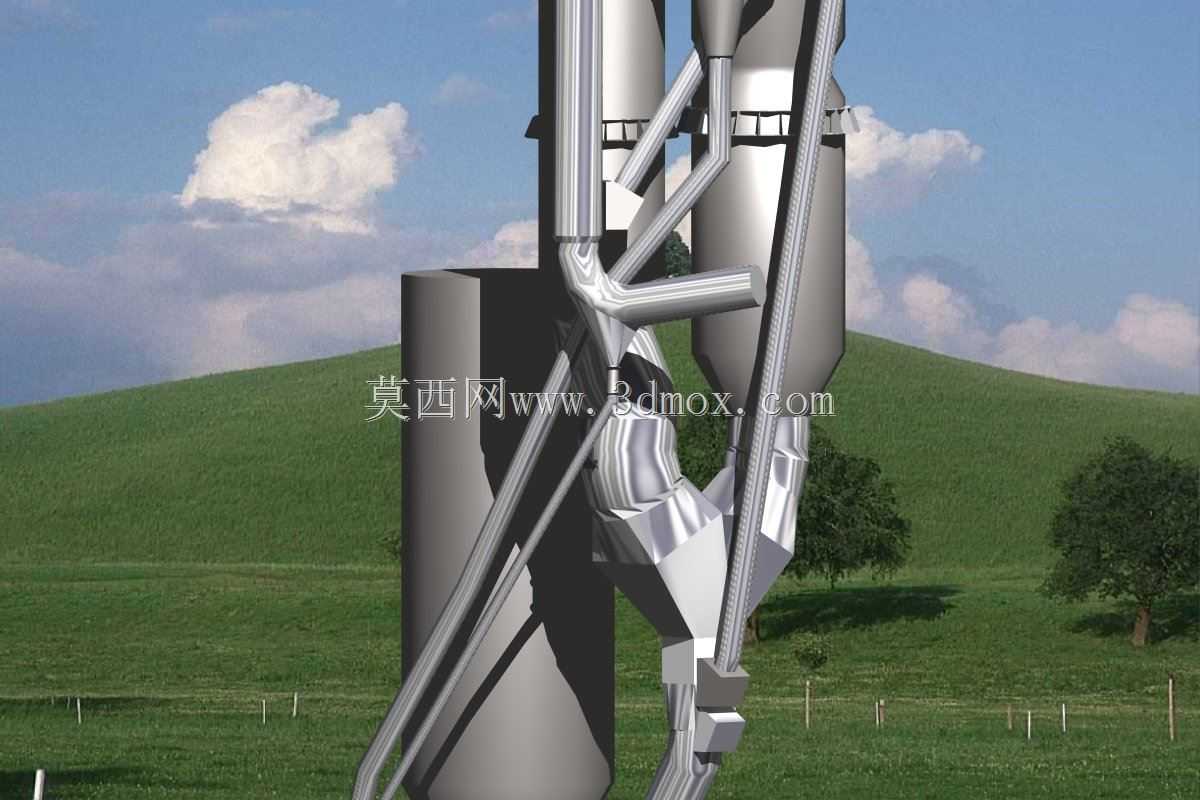

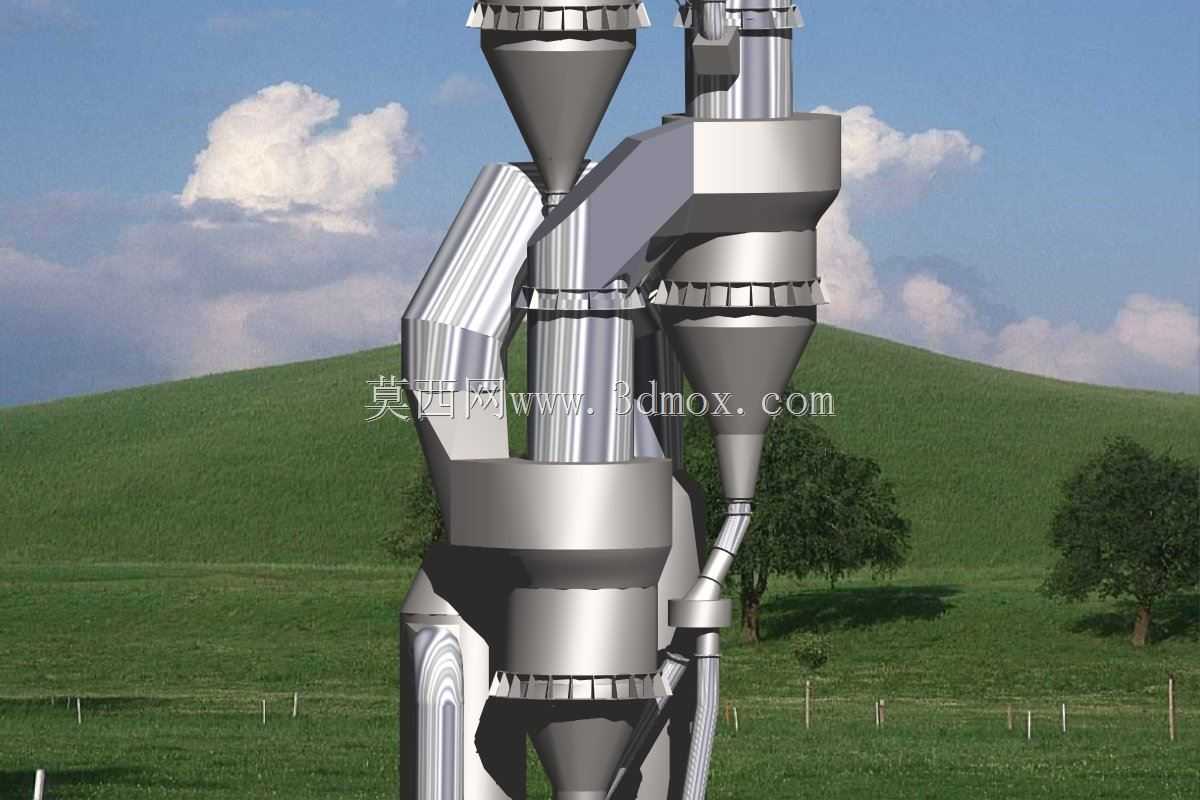

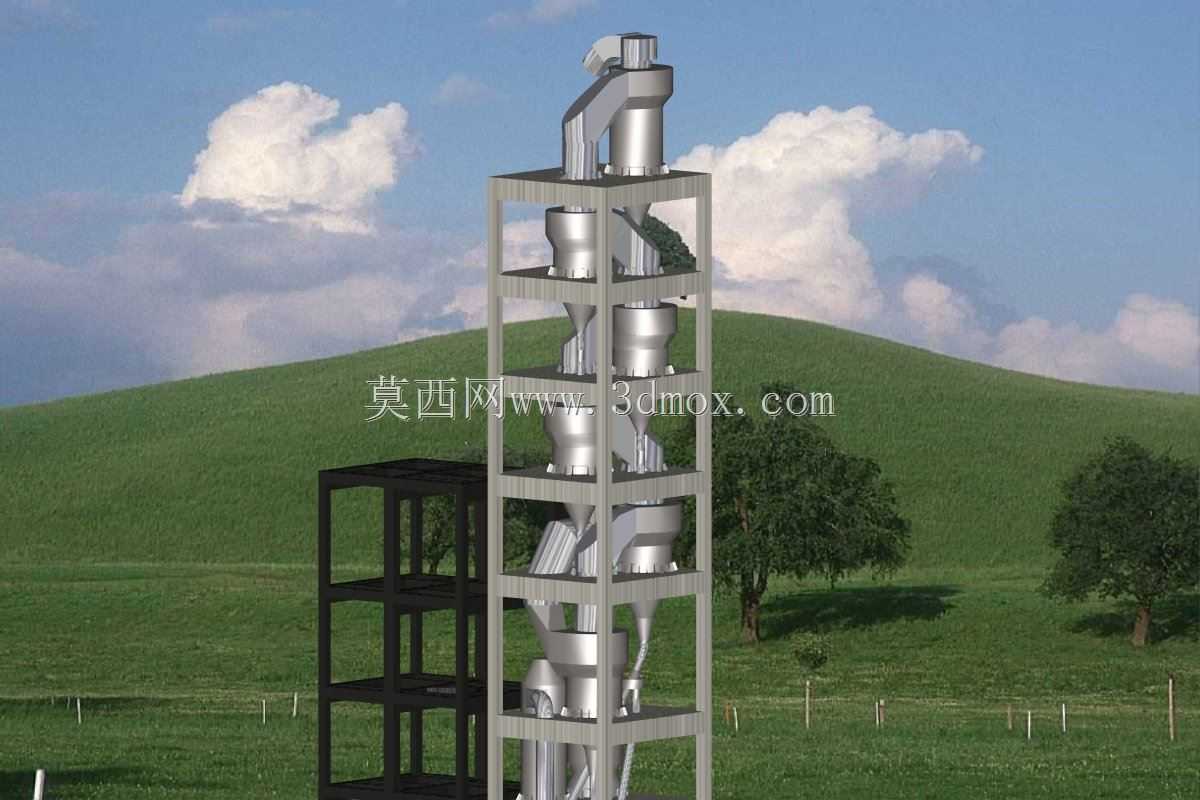

该结构面向建材、冶金等行业的煅烧生产线热工环节改造需求，针对原有厂房前配置的四级预热系统产能不足、热交换效率偏低的痛点，将原有四级预热架构升级为六级单线煅烧炉配套预热体系，核心应用场景为存量煅烧生产线的提效改造，可在不额外大幅拓展厂房占地的前提下，完成预热段级数升级，提升生料进入煅烧环节前的预分解效率，降低煅烧段的燃料消耗，同时压缩系统停机改造的施工周期，减少生产线停摆带来的产能损失。整套设备采用立式塔架分层承载结构，所有旋风筒沿垂直方向依次排布在钢制支撑框架内，依托重力作用实现物料在各级旋风筒之间的自然输送，无需额外配置大角度物料输送结构，最大化压缩设备的水平占地尺寸，适配原有厂房的预留安装空间。顶层结构优先完成施工安装的设计逻辑，可在改造过程中尽可能保留原有下部生产结构的完整性，实现新旧系统的快速衔接，大幅缩短改造停机时长。各级旋风筒采用适配不同物料流速的锥角设计，可实现气固两相的高效分离，让高温烟气与下落物料充分接触换热，逐级提升物料温度，完成物料的初步预热与部分分解，降低后续煅烧环节的热负荷。配套的分解炉结构可实现燃料的无焰燃烧与物料的充分混合，进一步提升生料的分解率。整套设备的核心尺寸边界清晰，窑体直径为4.35米，配套的各级旋风筒分别适配1.5米、5.0米、5.2米等不同直径规格，分解炉直径5.2米，整体垂直布置的结构让设备安装仅需匹配原有厂房的高度空间，水平方向无需额外拓展占地，燃烧室尺寸为直径4.3米、长度16米，配套的分隔门洞宽度为0.8米，可直接与原有生产线的物料输送、烟气排放通道对接，无需对原有厂房的土建结构做大规模调整。设备旁侧配套的钢制爬梯与操作平台，可满足日常运维过程中各级旋风筒的检查、维护需求，每层平台均对应旋风筒的检查口位置，运维人员可快速抵达各检修点位，完成易损件更换、结皮清理等日常操作。整套结构的风路设计采用密闭式管道连接，可减少系统漏风带来的热损失，提升整套热交换系统的运行效率，帮助生产线实现降耗提产的改造目标。
