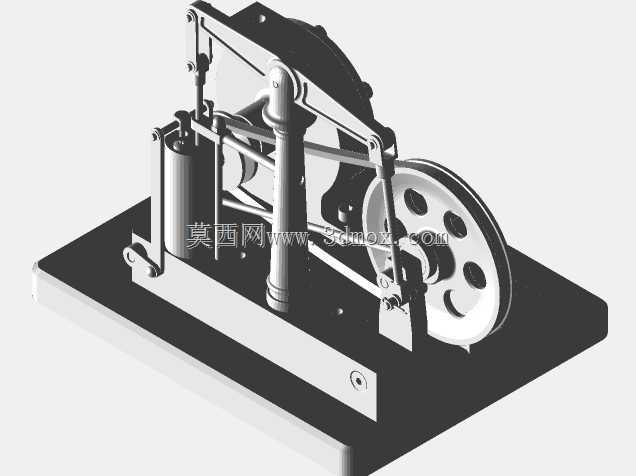

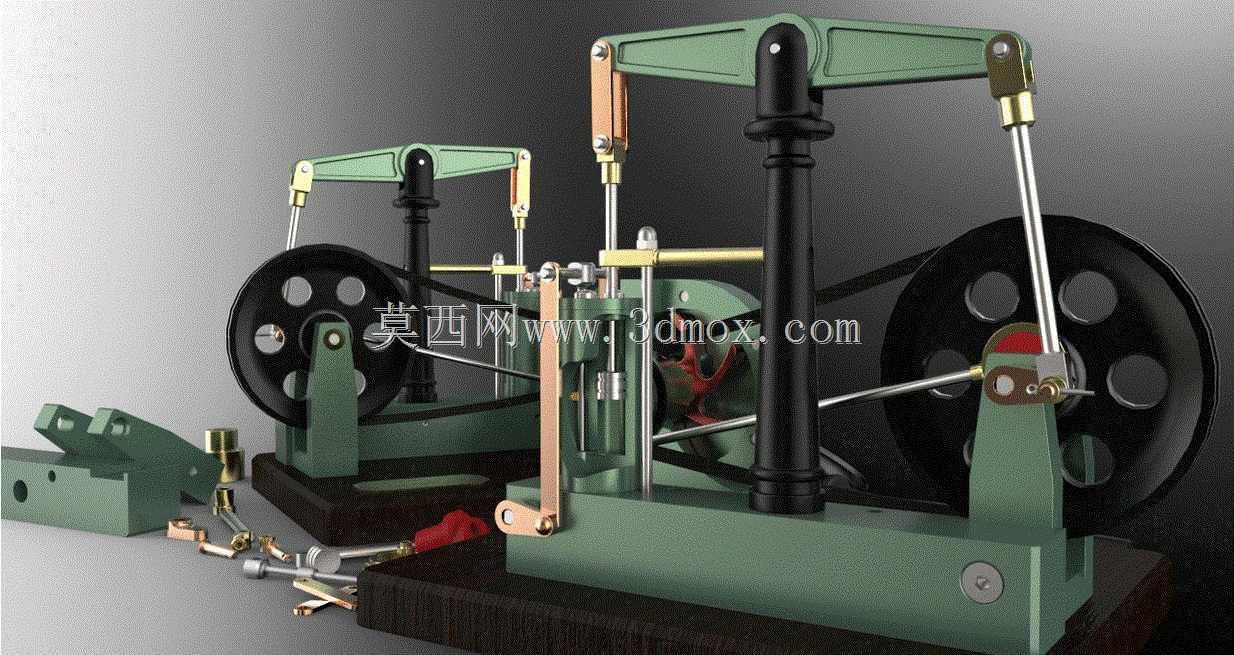

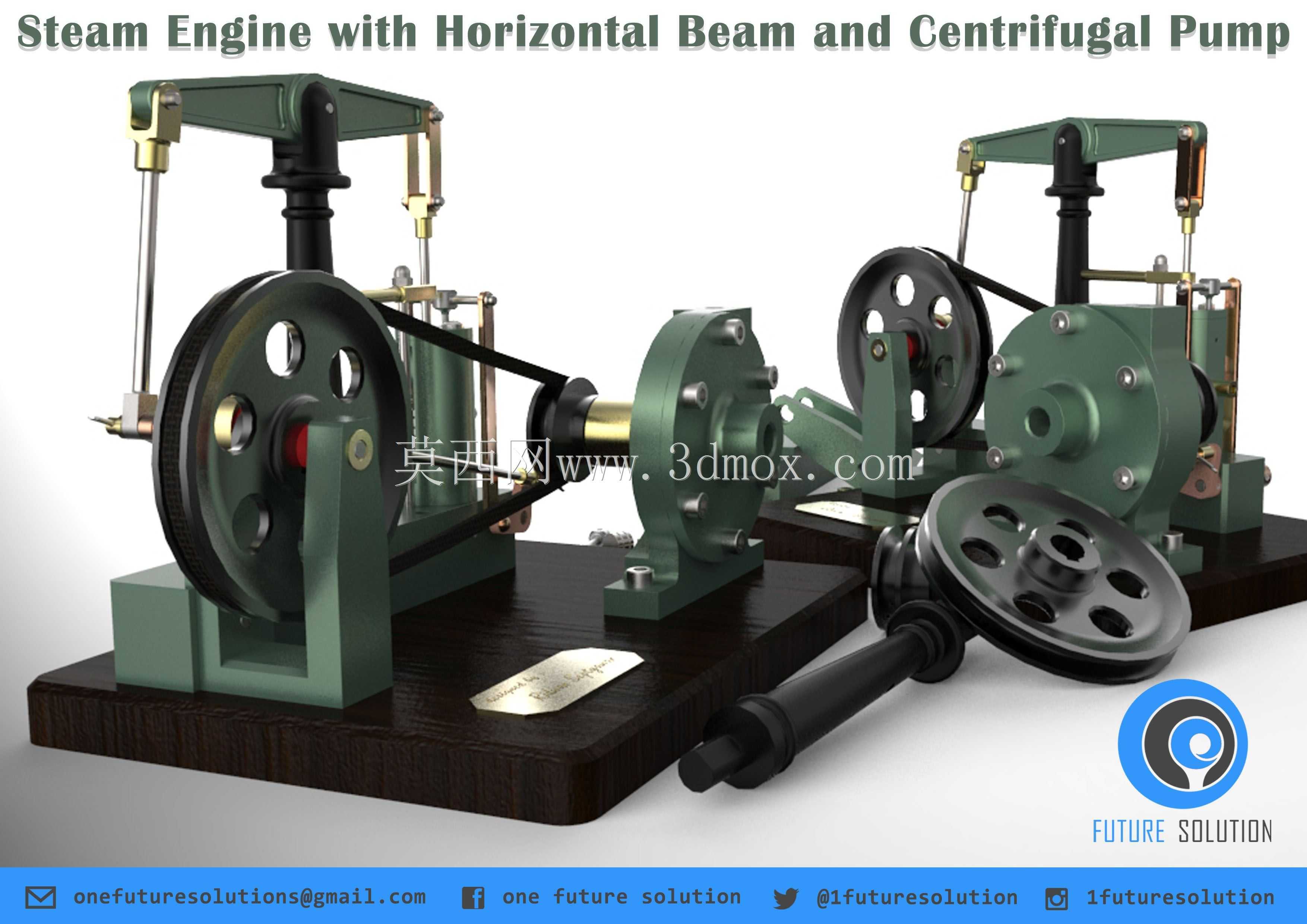

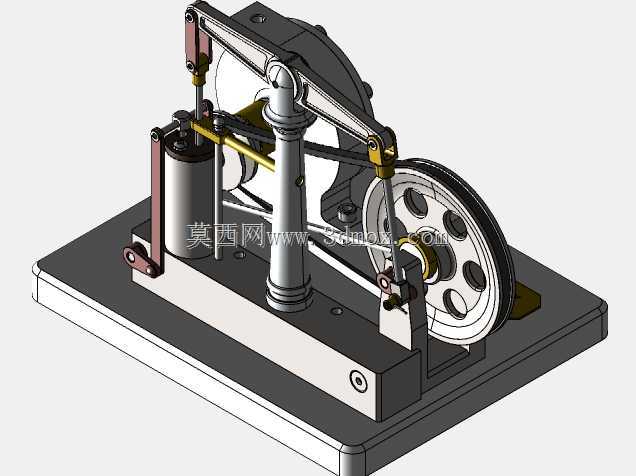

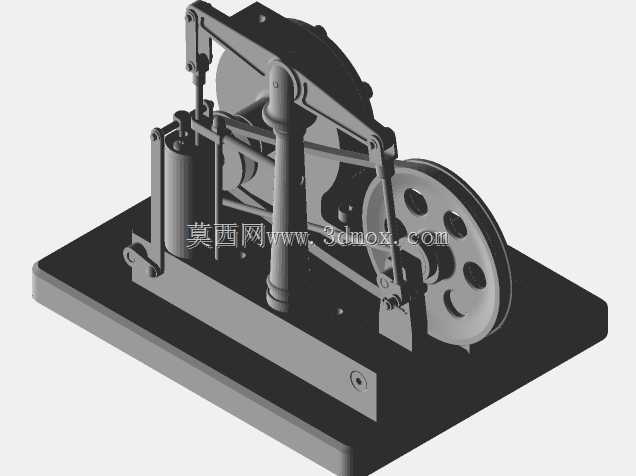

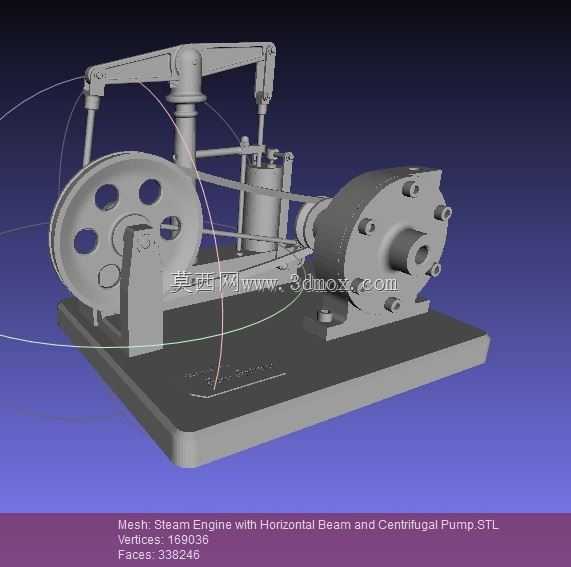

卧式横梁离心泵联动蒸汽机结构

该结构为卧式横梁结构的蒸汽机与离心泵联动装置，主要应用于早期工业生产场景中的流体输送作业，可在无电力供应的工矿厂区、小型水利作业站点、传统加工工坊中，依靠蒸汽动力驱动离心泵完成清水、低粘度工业流体的输送与增压作业，适配小型给排水循环、生产物料流体转运、设备冷却介质循环等实际工况，能够在缺乏外接电力的作业环境下提供稳定的流体输送动力。整套装置采用卧式对称横梁布局，双立柱支撑上部横梁传动结构，两侧对称布置带轮与曲柄连杆机构，将蒸汽缸的直线往复动力通过横梁摆臂转化为曲轴的旋转动力，曲轴输出端直接联动离心泵的叶轮轴，省去了额外的传动换向部件，动力传递路径短，机械损耗更低，运行过程中传动结构的受力分布更均匀，可有效降低长期运行的部件磨损速率。设计过程中充分考虑了现场安装与运维的便利性，整体底座采用一体式厚重铸铁结构，安装时仅需将底座水平固定在硬化混凝土地基上即可，无需额外搭建复杂的支撑框架，安装边界预留了充足的操作空间，侧面的传动部件、蒸汽阀组、连接管路都预留了徒手拆装的操作间隙，日常运维时无需拆解主体结构即可完成密封件更换、部件润滑、间隙调整等常规操作。装置的外形尺寸适配小型作业空间的布置需求，整体宽度控制在常规工业设备通道的通行宽度范围内，高度适配常规厂房的层高要求，不会出现超高超宽无法进场安装的问题。横梁传动结构采用铰接式连接设计，每个铰接点都配置了自润滑轴套，可承受长期往复摆动的磨损，两侧的飞轮采用大直径轮辐式结构，运转过程中可储存足够的转动惯量，抵消蒸汽动力往复输出的脉动冲击，让离心泵的转速更平稳，输出的流体压力波动更小，避免管路因压力频繁波动出现接口渗漏、管路震颤的问题。蒸汽缸体与离心泵体都采用分体式连接结构，可根据实际输送流体的性质、需要的扬程流量参数更换不同规格的缸体与叶轮组件，适配不同的作业需求，整套结构的连接紧固件都采用标准通用规格，现场更换配件时无需定制特殊零件，大幅降低了运维的配件成本与停机等待时间。
