复古黄铜壁挂式车站老钟三维设计作品

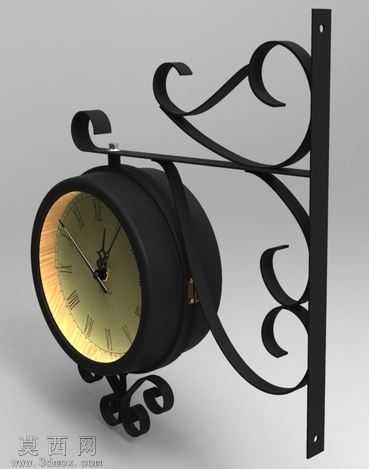

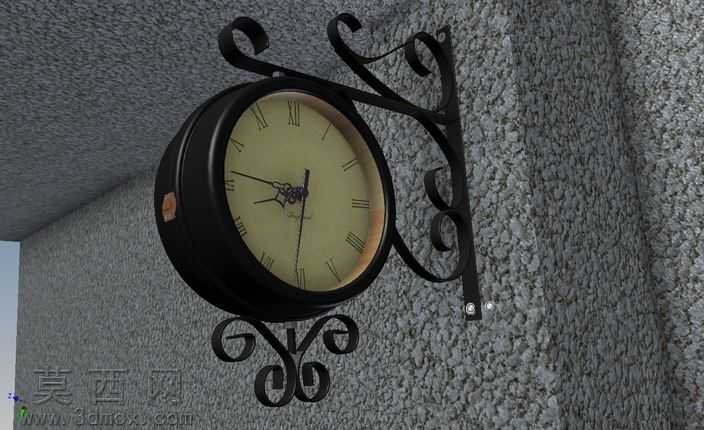

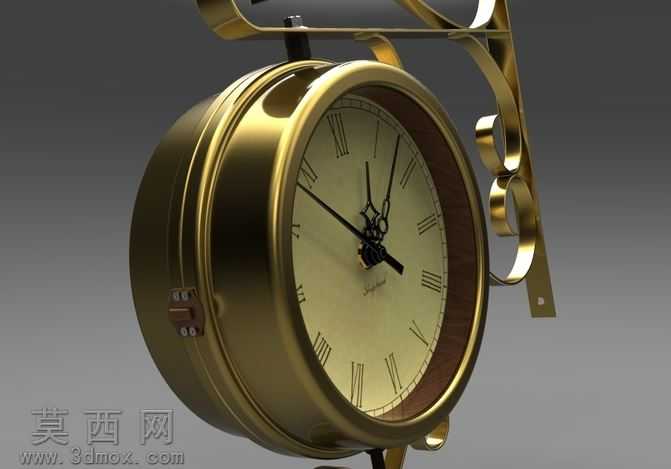

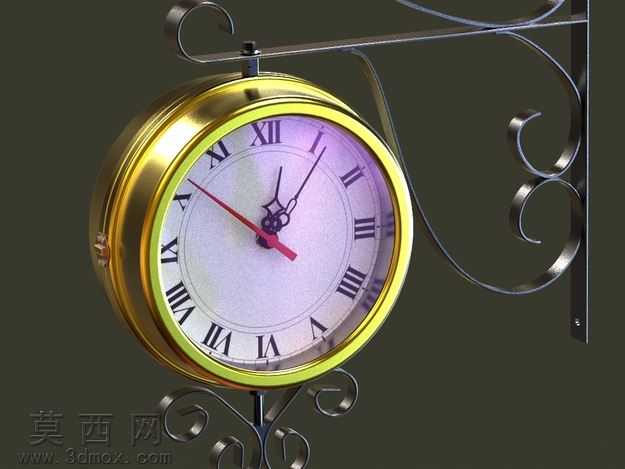

本作品为复古风格壁挂式车站老钟的三维建模设计成果，建模阶段采用Autodesk Inventor完成全参数化结构搭建，首先对老钟的整体轮廓进行拆分规划，将模型划分为壁挂支架、钟壳主体、钟面表盘、指针组件、玻璃蒙圈、侧边调节锁扣六大独立模块，每个模块单独绘制草图后通过拉伸、旋转、扫掠等基础特征命令生成实体，针对壁挂支架的卷曲雕花造型，采用三维草图引导扫掠的方式还原金属弯管的流畅弧度，同时对支架与墙体连接的固定片做了安装孔位的细节还原，保证结构的合理性。钟壳主体部分采用多层旋转凸台特征构建黄铜壳体的阶梯层次，对壳体边缘做了微小的圆角过渡处理，模拟真实金属冲压壳体的圆润边缘，侧边的调节锁扣单独建模，还原了锁扣的铰接结构与固定螺丝的细节特征。材质与渲染阶段，针对黄铜金属材质做了分层调整，基础材质设置为高反射度的黄铜金属，添加细微的划痕与氧化暗斑纹理，模拟老钟长期使用后的复古做旧质感，钟面表盘采用米黄色哑光纸质材质，添加轻微的泛黄做旧效果，罗马数字刻度采用凹陷浮雕后填充深色油墨的材质表现，指针组件采用烤蓝钢与黄铜搭配的材质设置，还原老式钟表指针的质感，玻璃蒙圈采用低粗糙度的透明玻璃材质，添加轻微的反射与折射效果，模拟老式玻璃的细微不平整观感。灯光设置上采用三点布光结合环境HDR贴图，突出黄铜金属的高光反射层次，同时在钟面区域设置补光，保证表盘刻度与指针的细节清晰可见，渲染输出时开启全局光照与环境光遮蔽，强化模型各部件之间的结构层次与阴影关系，让整体渲染效果更具真实质感。设计思路上以老式车站挂钟为原型，重点还原其厚重的金属质感与复古造型特征，在建模过程中兼顾外观还原与结构合理性，所有部件的装配关系都参照真实钟表的结构逻辑设置，既保证视觉上的复古氛围感，也让模型具备结构拆分展示的基础，可用于复古场景搭建、文创产品设计参考等用途。
