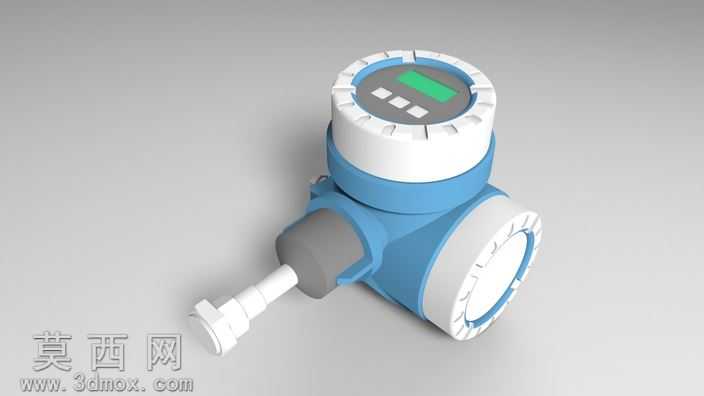

恩德斯豪斯热式质量流量计工业仪表模型

本模型为恩德斯豪斯品牌热式质量流量计的三维数字化模型，建模阶段依托Autodesk Inventor完成主体结构搭建，同时兼容CATIA、AutoCAD等主流工业设计软件的格式转换需求，可直接导入各类三维场景开展装配验证、方案演示等工作。建模过程严格遵循实物的尺寸比例与结构逻辑，首先从核心的测量传感接头部分开始构建，精准还原了接头处的螺纹连接结构、密封过渡段的锥面造型，确保接口部分的尺寸公差符合工业管道连接的通用标准，能够直观展示仪表与工艺管道的装配适配关系。中部的仪表壳体部分采用分体式建模思路，分别完成蓝色主壳体、侧方电气接线腔、前端显示端盖的独立建模后进行装配约束，还原了壳体上的加强筋结构、接线腔的密封盖卡扣结构、端盖处的旋转锁紧齿纹，每一处卡扣、齿槽的细节都与实物保持一致，充分体现工业仪表的防护设计逻辑。顶部的显示操作模块单独建模，还原了数显屏的嵌入式安装结构、三个操作按键的排布位置、端盖外圈的防滑滚花设计，显示区域的玻璃面板做了半透明材质处理，能够模拟真实仪表的数显视觉效果。渲染阶段采用工业产品写实渲染方案，为壳体部分赋予哑光工程塑料材质，调整材质的粗糙度与反光参数，还原工业仪表外壳的磨砂质感；金属接头部分赋予316L不锈钢材质，添加细微的拉丝纹理效果，还原金属加工件的真实质感；显示区域的玻璃材质添加轻微的反射与折射参数，模拟工业仪表视窗的透明防护效果；接线腔的密封盖部分赋予橡胶密封材质，调整材质的软质反光特性，区分不同部件的材质差异。整体模型结构完整，无破面、漏面等建模问题，各部件的装配关系清晰，既可以用于工业自动化课程的教学演示，帮助学员理解热式质量流量计的结构组成与工作原理，也可以用于化工、能源等行业的工艺管道三维布局设计，作为管道检测仪表的标准模型导入厂区三维数字化系统，辅助完成管道系统的可视化搭建与运维演示，还可用于工业仪表产品的宣传展示素材制作，通过多角度渲染输出高质量的产品展示图。
