园艺除草专用手动拔草工具结构设计

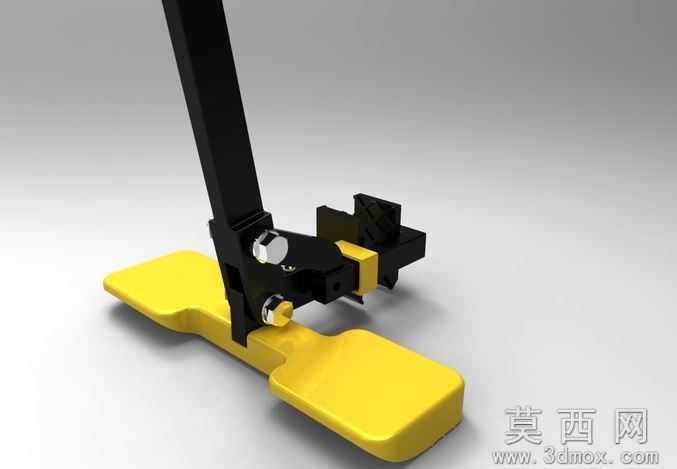

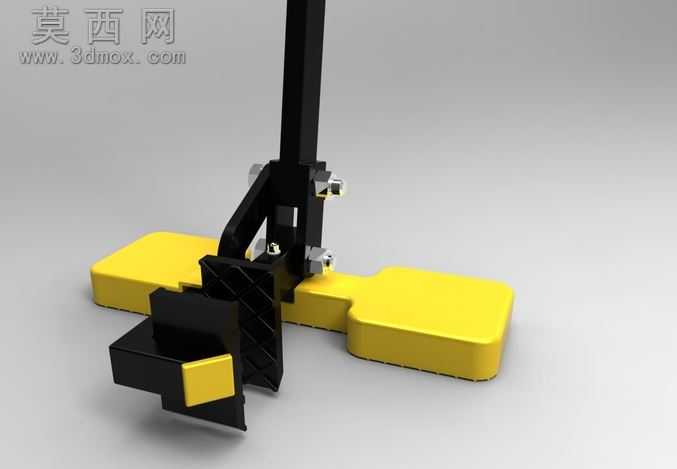

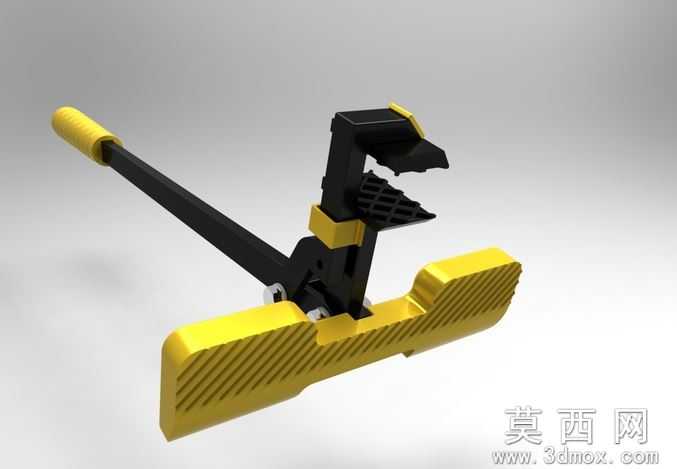

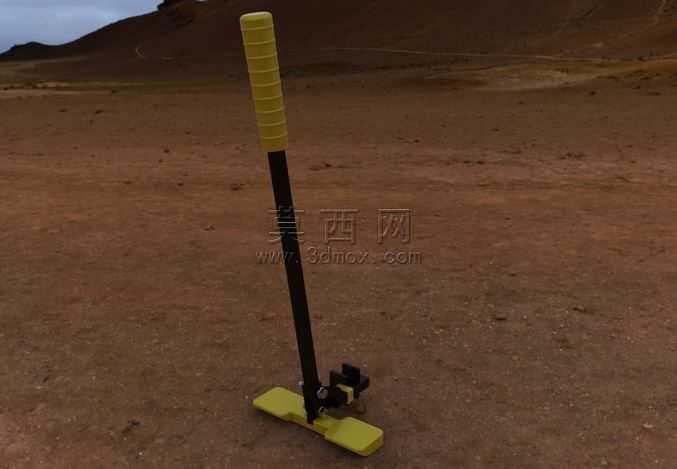

该三维模型为园艺作业场景下使用的手动拔草工具，整体采用SolidWorks完成全参数化建模，建模过程中对各部件的装配关系、运动干涉做了完整校验，确保结构可实现预期的拔草动作逻辑。模型整体分为脚踏支撑底座、操作长杆、夹紧联动机构、夹爪四个核心模块，脚踏底座采用亮黄色工程塑料材质，建模时做了圆角过渡处理，模拟实际注塑生产的工艺特征，表面做了哑光质感的材质渲染，还原PP塑料的真实触感；操作长杆采用黑色哑光金属材质，截面为矩形结构，建模时保留了杆身与联动机构的连接销轴孔位，销轴部分做了金属镀铬的高反光材质渲染，突出金属零件的质感。夹紧联动机构是该工具的核心结构，采用杠杆式传动设计，建模时完整还原了铰接点的转动副结构，通过脚踏施力带动夹爪闭合，夹紧杂草根茎后借助杠杆力将杂草连根拔出，无需弯腰作业，大幅降低园艺除草的劳动强度。夹爪部分做了锯齿状咬合结构建模，提升夹持摩擦力，避免杂草从夹爪中滑脱，夹爪与联动臂的连接部位做了加强筋结构设计，提升整体结构强度。渲染阶段采用影棚级三点布光，主光源从侧上方打亮模型主体，补光弱化暗部死黑，背景采用渐变灰色突出工具本身，同时添加了柔和的地面阴影，提升模型的真实感。设计过程中参考了手动扳手的杠杆施力逻辑，结合园艺除草的实际使用需求优化了结构比例，脚踏底座的宽度做了加宽处理，提升踩踏时的稳定性，操作杆的长度符合人体工程学设计，站立操作时无需过度弯腰，夹爪的开合角度经过反复调整，既可以夹持较粗的木本杂草茎干，也能适配细弱的草本杂草，整体结构无冗余零件，便于后续开模量产，各部件的连接结构均做了拆装可行性校验，方便后期维护更换易损零件。
