摩托车整流调节器三维结构设计

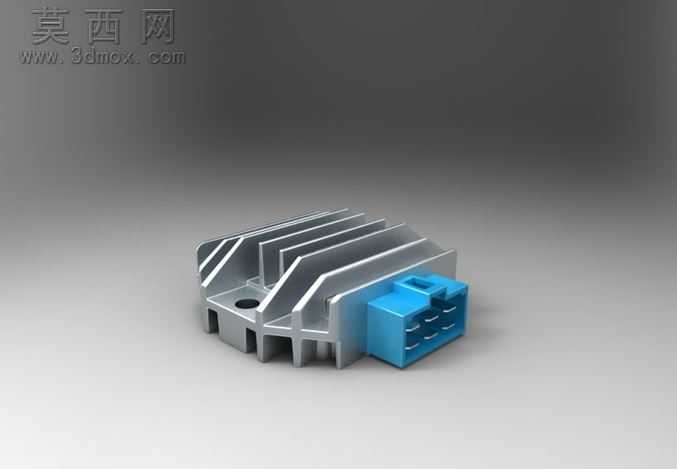

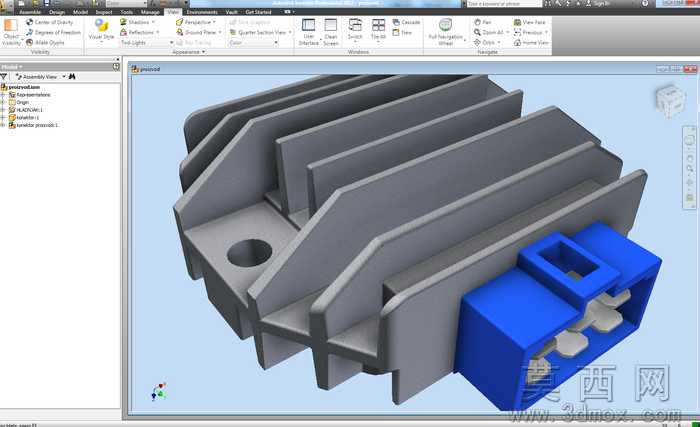

本作品为摩托车配套的整流调节器三维建模设计，建模过程依托三维参数化设计软件完成，整体采用自顶向下的设计思路，先梳理整流调节器的功能需求与安装约束，再逐步拆分各功能模块完成结构搭建。首先构建主体散热基座部分，该部分为铝合金材质，建模时精准还原了多道平行散热鳍片的结构，每道鳍片的厚度、间距、拔模斜度都严格参照实物参数设定，鳍片根部做了圆弧过渡处理，既保证散热面积最大化，也兼顾了压铸生产的工艺可行性，基座上预留的安装定位孔、接线端避让槽都做了精确的位置约束，确保和摩托车车架安装位的匹配精度。其次构建侧边的接线插座部分，该部分为耐温工程塑料材质，建模时还原了蓝色塑料壳体的卡扣结构、内部插针的排布槽位，插座和散热基座的衔接处做了嵌合定位结构，模拟实际生产中塑料件与铝基座的压装配合关系，插针槽位的尺寸公差按照接插件行业标准设定，保证公母插头对接的插拔力与接触可靠性。材质渲染阶段，铝制散热基座采用了磨砂铸铝材质，调整了金属粗糙度与环境反射参数，还原铝合金压铸件的哑光金属质感，鳍片边缘做了轻微的倒角高光处理，体现金属加工的细节；蓝色接线插座采用了耐温尼龙材质，调整了塑料的漫反射颜色与轻微的颗粒质感，还原工程塑料的哑光表面特性，不同材质的衔接处做了自然的光影过渡，避免渲染效果出现生硬的材质边界。结构设计上充分考虑了整流调节器的工作特性，散热鳍片的排布方向顺着摩托车行驶时的气流方向设计，能够在车辆行进时利用迎面气流带走整流工作产生的热量，避免元器件过热失效；接线插座的朝向做了优化，安装后接口朝向车身内侧，避免雨天行车时泥水直接溅入接插件引发短路故障，基座底部的安装孔位内嵌了减震衬套的安装位，能够缓冲发动机运转带来的振动，提升部件的使用寿命。建模过程中对所有配合面做了干涉检查，确保铝基座与塑料插座、内部隐藏的电路板安装位不存在结构干涉，各部分的壁厚均匀性也做了校验，避免压铸生产时出现缩孔、缺料等工艺缺陷，整体模型完整还原了摩托车整流调节器的外观结构与装配逻辑，可用于产品结构验证、安装适配模拟以及维修教学演示场景。
