三齿旋向线性传动机构结构设计

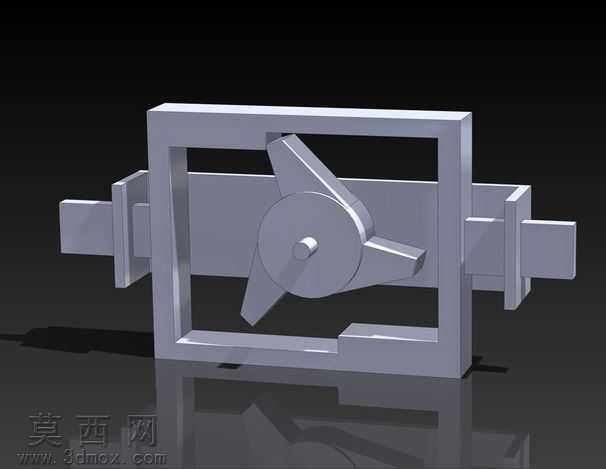

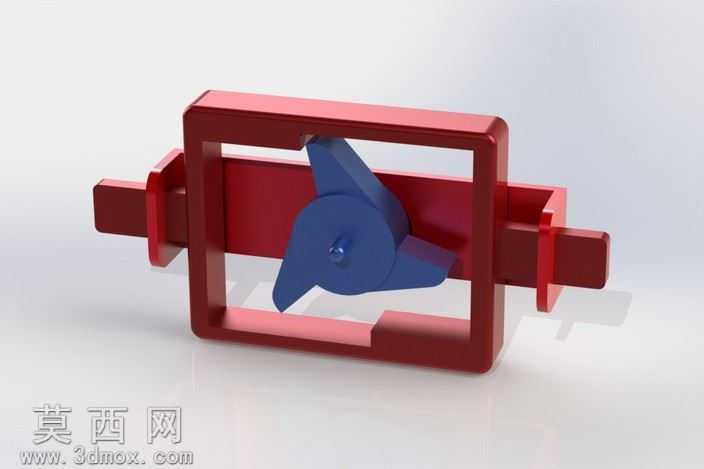

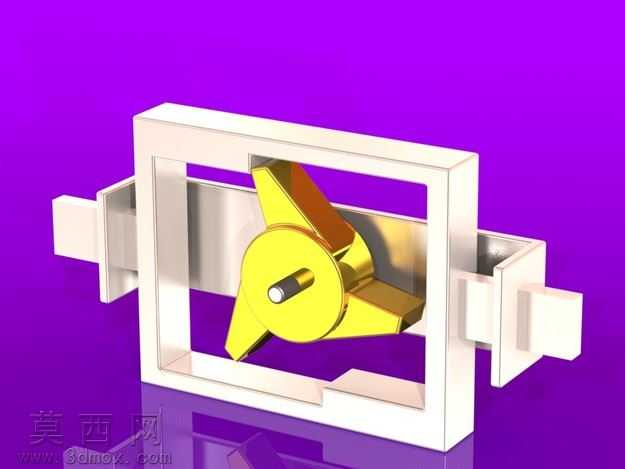

本作品为机械传动类三维结构设计，采用三维建模软件完成全参数化建模，整体建模过程遵循机械设计的公差配合规范，所有零件的尺寸参数均经过运动干涉校验，确保装配后可实现预设的运动逻辑。建模阶段首先搭建外部框架基体，框架采用对称式矩形框体结构，两侧伸出同轴的轴段作为运动输出端，框体内部预留足够的运动空间容纳三齿转子组件，框架的棱边均做了工艺倒角处理，既避免应力集中问题，也让模型渲染后的视觉效果更贴近真实机加工零件的质感。核心的三齿转子部件是整个机构的运动核心，转子基体为圆盘结构，沿圆周方向均匀分布三个旋向一致的楔形齿，每个齿的型面经过曲面放样、曲率连续校验，确保齿面与框架内壁、两侧输出端的接触过程顺滑无卡滞，转子中心设置定位轴孔，与框架中心的固定轴形成转动副，建模时对轴孔与固定轴的配合间隙做了合理设置，既保证转动灵活性，也避免间隙过大导致的运动窜动。渲染阶段采用哑光金属材质赋予所有零件，模拟普通碳钢机加工后的表面质感，场景设置柔和的漫反射主光源搭配底部补光，清晰呈现零件的结构轮廓与装配关系，阴影设置为软阴影，增强模型的空间立体感。该机构的核心设计思路是实现旋转运动到线性往复运动的转换，当三齿转子绕中心轴转动时，三个楔形齿会交替推动框架两侧的输出轴段做轴向线性移动，通过齿形的旋向设计可以控制线性运动的行程与往复频率，相比传统的曲柄滑块机构，该结构整体集成度更高，无需额外的连杆组件，在狭小安装空间内即可实现运动形式的转换，可应用于小型自动化设备的往复进给、工位切换等场景。建模过程中对所有运动副添加了配合约束，可直接在软件中进行运动仿真，验证转子转动角度与输出轴线性位移的对应关系，排查运动过程中是否存在干涉点，对齿形的接触应力区域做了结构加厚处理，提升机构的负载能力，整体结构无冗余零件，装配逻辑清晰，符合机械加工的工艺要求。
