高性能直驱数控铣削主轴结构设计

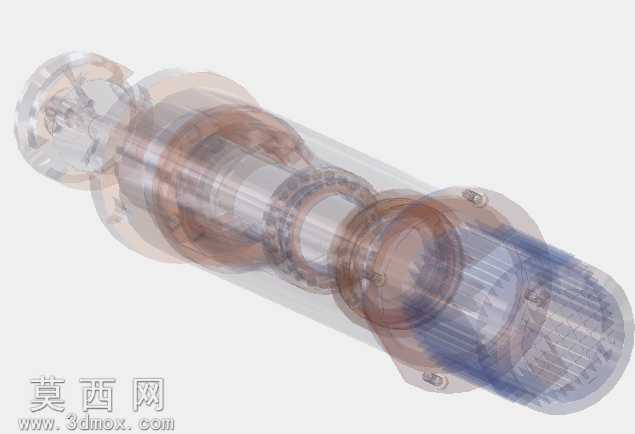

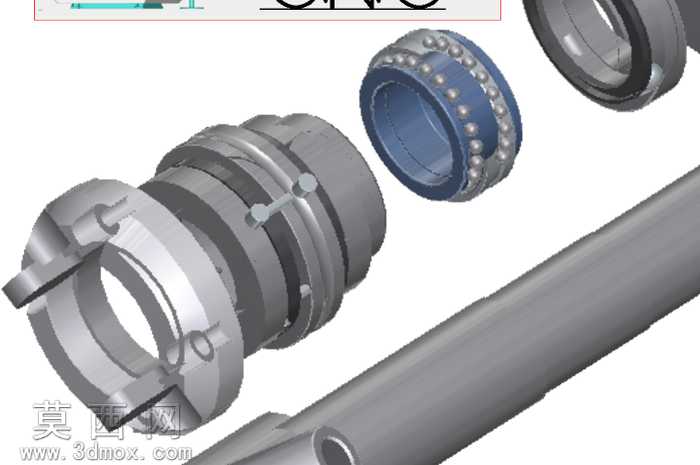

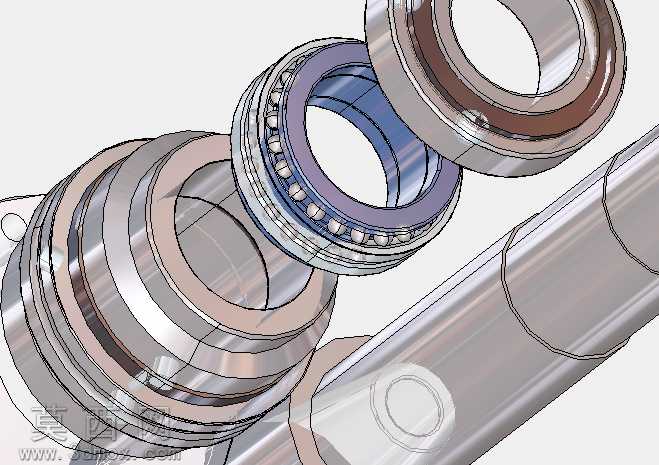

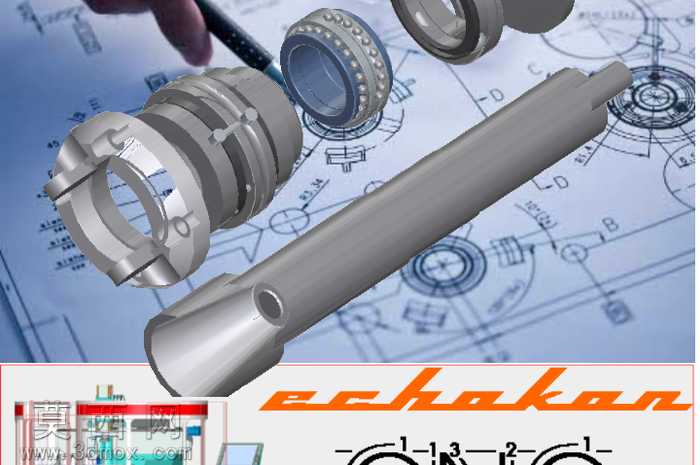

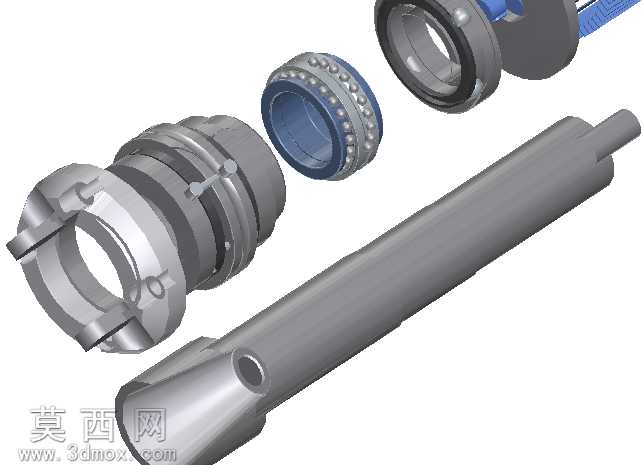

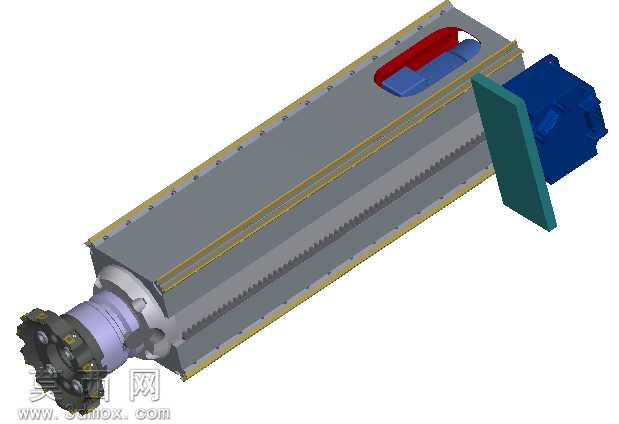

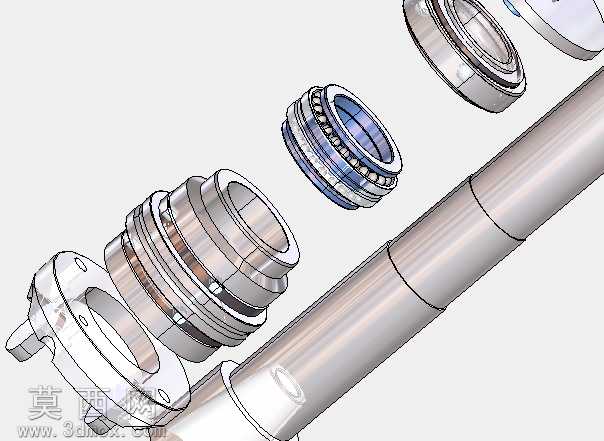

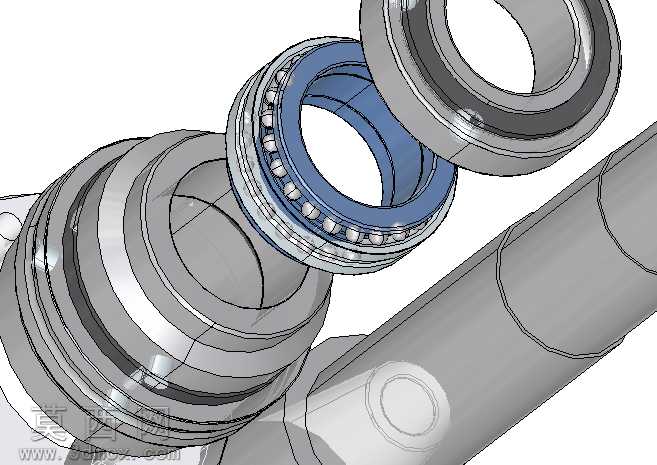

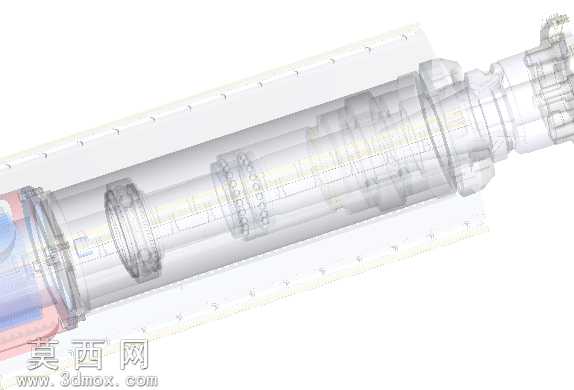

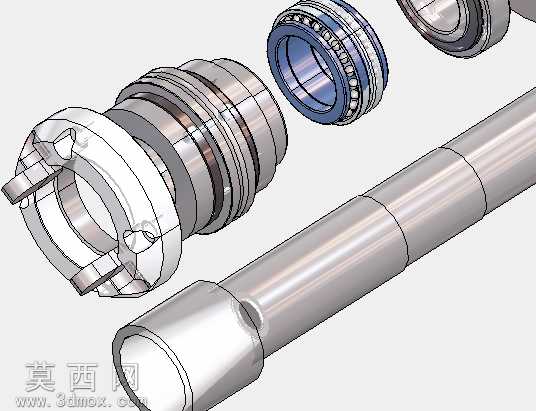

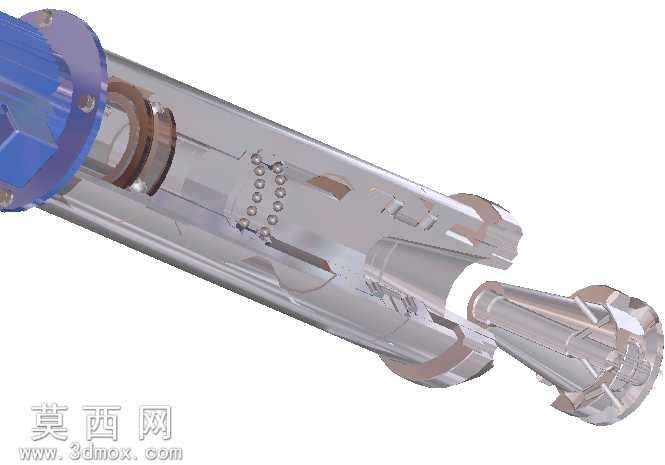

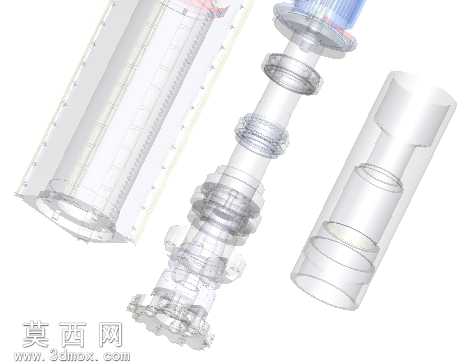

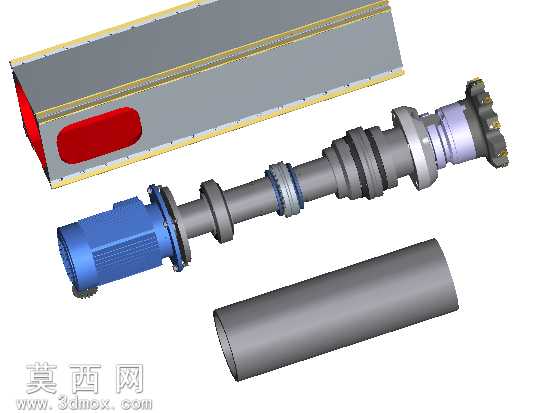

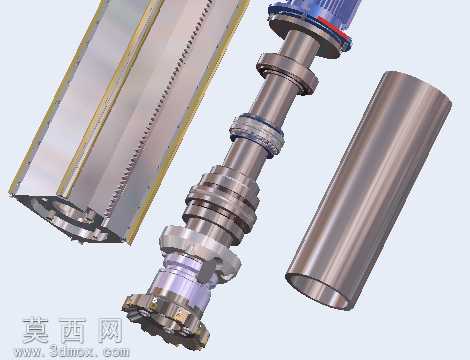

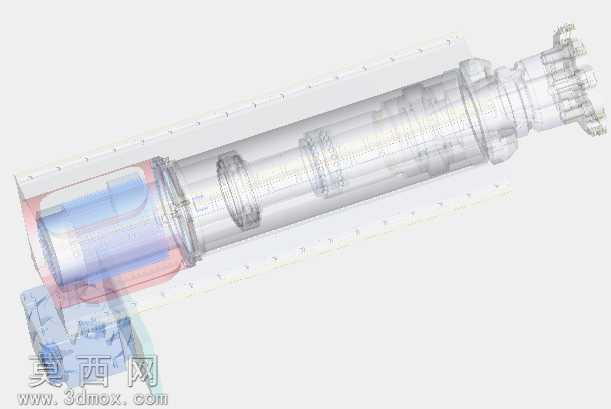

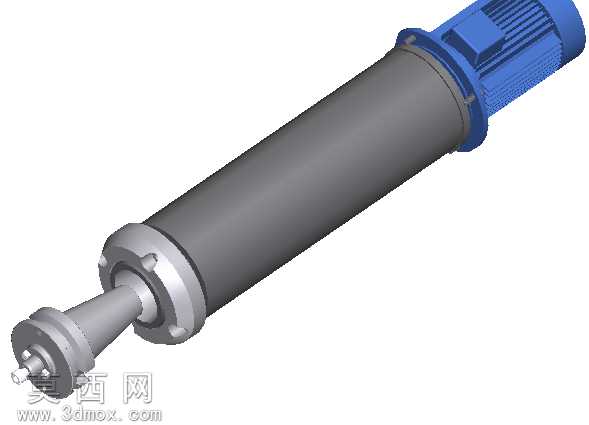

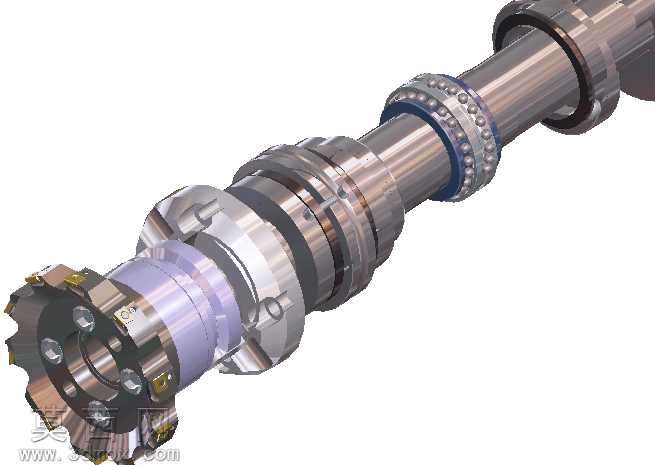

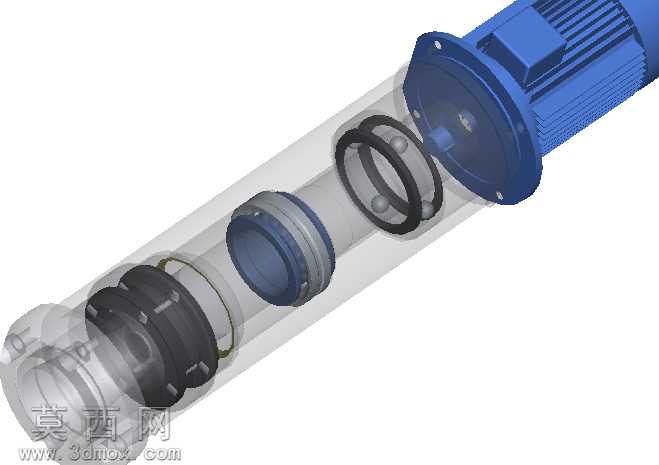

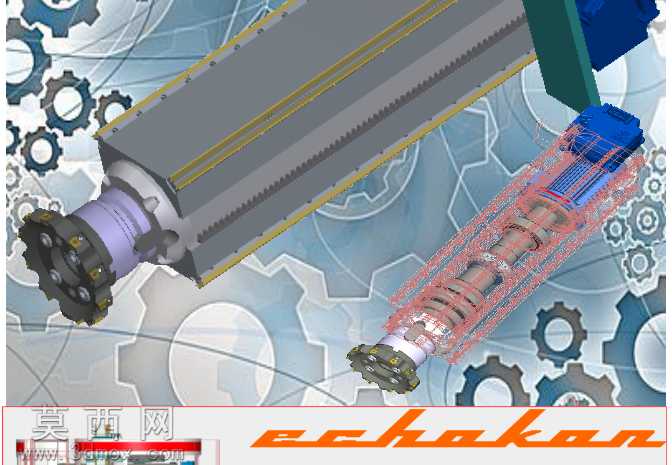

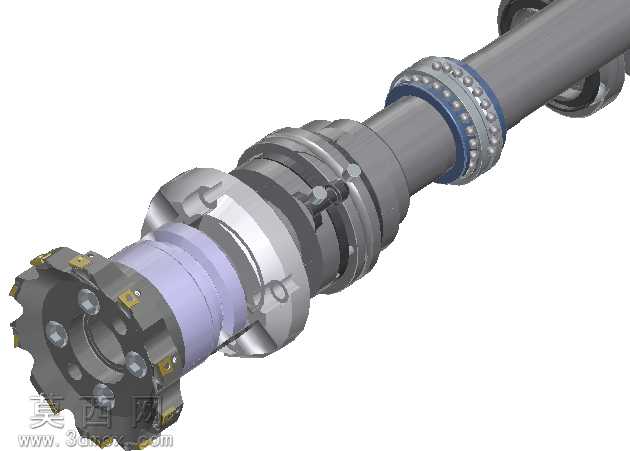

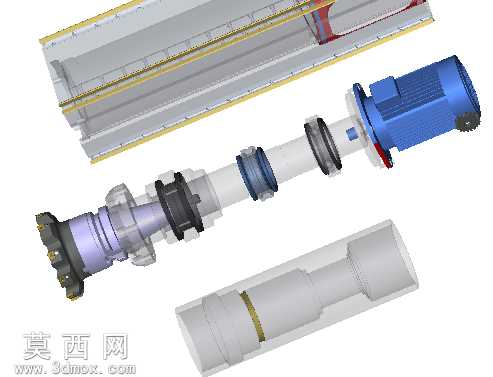

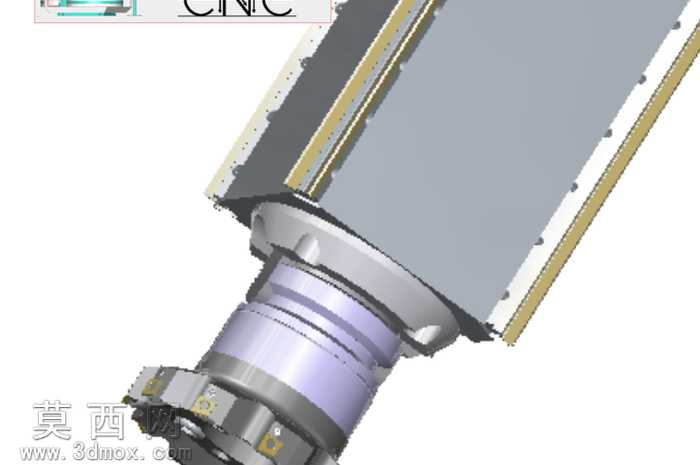

本模型为高性能数控铣削主轴的三维参数化建模成果，建模过程严格遵循精密机床主轴的设计规范，以实现高转速、无损失直驱、高精度金属切削为核心设计目标。建模阶段首先完成主轴核心轴体的参数化构建，依据三支承高精度主轴的刚度设计要求，确定轴段的阶梯尺寸、配合公差带，依次完成前端刀具安装接口、轴承配合轴颈、直驱电机转子安装位、后端密封定位结构的特征建模，保证各轴段同轴度、端面跳动的设计基准统一。装配建模阶段按照实际装配工艺顺序完成组件搭建：前端配置可转位面铣刀安装结构，建模时还原了刀盘定位端面、刀片压紧螺钉位、刀具锁紧锥面的细节特征，保证刀具装夹的刚性与定位精度；轴承组采用高精度角接触球轴承组合配置，还原了轴承内圈、外圈、滚动体、保持架的完整结构，同时完成轴承预紧调整垫片、密封环、锁紧螺母的配套建模，保证轴承组可实现预紧力精准调节，满足高转速下的回转精度与承载要求；直驱传动段还原了电机转子与主轴的过盈配合结构、定子冷却套的安装定位结构，取消传统皮带、齿轮传动的中间环节，实现动力无损失直接输出，降低传动振动与回程误差。渲染阶段针对不同部件赋予对应材质：主轴轴体采用调质合金钢材质，设置金属磨砂质感与表面氧化处理的色泽；轴承滚动体采用轴承钢高亮金属材质，保持架采用铜合金材质；前端刀盘采用硬质合金与结构钢组合材质，刀片部分设置硬质合金的高硬度金属质感；密封件采用丁腈橡胶的哑光深色材质，冷却套采用铝合金阳极氧化的银灰色质感，通过光影渲染突出各部件的装配层次与结构细节。整体设计围绕高速精密铣削的工况需求，优化了主轴的动平衡结构、散热路径与支承跨距，可适配高性能数控铣床的高精度金属切削加工场景，模型完整还原了主轴的全部装配关系与结构细节，可用于主轴结构验证、装配工艺演示、机床虚拟调试等场景。
