化油器多轴精密钻孔加工设备结构

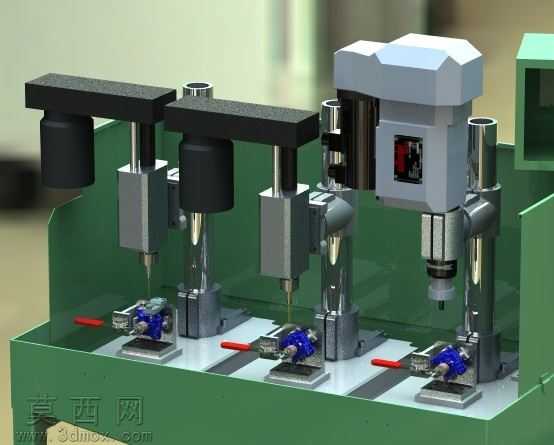

本模型为针对化油器零件精密孔加工设计的多工位钻孔加工设备，整体采用三维建模软件完成全参数化结构搭建，从整体机架布局到单个紧固件的装配关系均做了完整还原，渲染阶段采用贴近工业实物的材质表现，设备主体机架采用哑光墨绿色金属漆材质模拟焊接钣金机架的质感，加工动力头部分采用银灰色金属磨砂材质搭配亮面镀铬金属表现立柱与导杆的金属光泽，黑色的电机防护罩采用哑光工程塑料材质，夹具定位部分做了金属切削加工面的质感处理，操作手柄采用醒目的红色哑光塑胶材质，整体渲染光影柔和，清晰展现设备各部分的结构层次与装配关系。结构设计上采用一字排开的三工位并行加工布局，每个工位配置独立的钻孔动力头与专用化油器定位夹具，夹具采用仿形定位结构适配化油器壳体的复杂外形，保证装夹定位精度，每个工位旁设置红色操作手柄用于工件装夹后的锁紧与工位进给触发；动力头部分集成了驱动电机、进给导轨、钻夹头结构，可实现不同孔径的精密钻孔加工，设备的立柱采用高精度圆柱导轨搭配进给滑套，保证钻孔进给的直线度，避免钻孔偏斜。设计思路围绕化油器生产中精密孔加工的工序需求，采用多工位并行加工的方案替代传统单轴单工位钻孔模式，可同时完成多个化油器工件不同位置精密孔的加工作业，大幅提升加工效率，同时专用夹具的设计避免了多次装夹带来的定位误差，保证化油器零件孔位的位置精度与尺寸一致性，模型完整还原了设备的传动、装夹、支撑、防护各部分结构，可用于该类加工设备的结构参考、方案演示与加工工艺排布验证，清晰展现了专用钻孔设备针对特定零件加工的结构适配逻辑。
