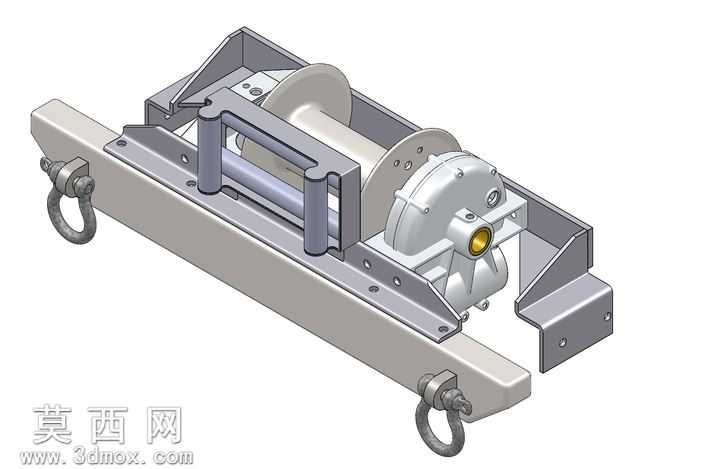

适配吉普车CJ2A的柯尼希绞车总成结构设计

本作品为适配经典越野车CJ2A的柯尼希C-100悬挂式PTO绞车总成三维建模成果，建模过程严格参照实装测绘尺寸与原厂装配逻辑完成，完整还原了该款经典车载牵引装置的全部结构细节。建模阶段首先搭建基准安装梁作为整体承载基体，按照实车安装点位确定两侧吊耳、牵引吊环的固定孔位，保证安装接口与原车大梁的匹配精度；随后依次构建绞盘卷筒组件、传动减速壳体、PTO动力连接端、导向压绳架、侧边防护支架等子部件，每一处螺栓孔位、铰接间隙、配合公差都参照实物装配关系设置，确保各部件在虚拟装配环境下无干涉、可模拟真实的运动行程。材质渲染阶段针对不同部件的实际材质做了区分处理：承载安装梁采用喷砂氧化钢材材质，还原金属哑光磨砂质感与边角的镀锌防锈层细节；减速壳体采用铸铝材质，还原铸造表面的细微颗粒感与加工面的金属光泽；卷筒部分做了镀锌钢丝绳缠绕的细节建模，每一圈绳体的排布都参照实际绞盘的绕绳逻辑制作，还原钢丝绳的金属编织纹理；牵引吊环采用锻造钢材材质，做了表面做旧的磨损质感处理，贴合越野装备长期使用的真实状态；导向架、固定螺栓等标准件分别做了发黑处理、镀锌钝化的材质区分，不同金属的反光度、粗糙度参数经过反复调试，渲染输出的效果图可以清晰呈现各部件的材质差异与结构层次。设计思路上完整保留了该款老式PTO绞车的经典结构逻辑：动力输入端适配原车取力器接口，通过减速壳体内部的齿轮组将动力传递至卷筒，侧边的离合拨杆结构可以实现卷筒的自由转动与动力锁止切换，前端的导向压辊可以避免钢丝绳乱绳，两侧的吊装吊环既可以作为自身安装的固定点，也可以作为牵引作业的辅助挂点。建模过程中对原实物存在的部分易损小部件做了结构优化标注，在不改变原有安装尺寸与功能逻辑的前提下，对壳体连接处的加强筋做了适度加厚处理，既保留经典老件的外观辨识度，也提升了模型用于改装参考时的结构实用性，整体模型可用于越野车辆改装参考、经典车配件复刻、机械结构教学演示等多个场景。
