绞车配套用起锚导缆器结构设计

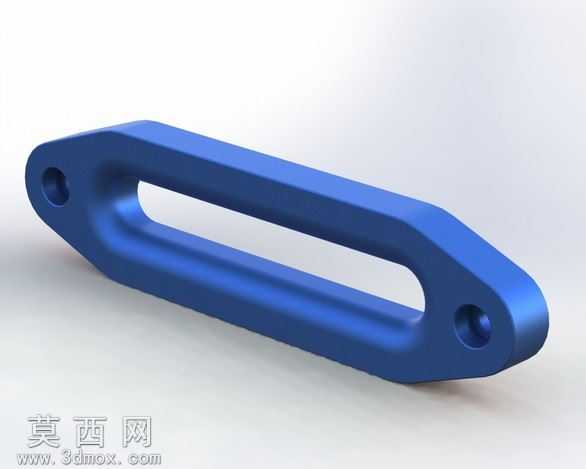

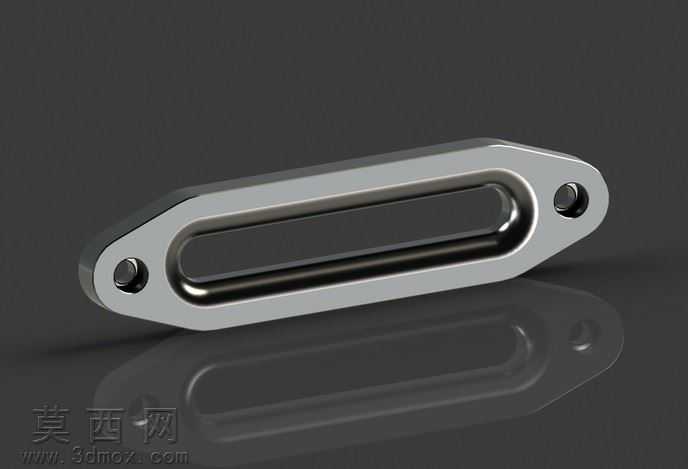

该起锚导缆器采用三维参数化建模方式完成整体结构设计，建模过程中首先绘制主体的对称轮廓草图，以两侧安装耳板的中心孔定位作为基准，保证整体结构的对称度与安装适配性。主体部分采用长条形闭环框式结构，中间开设贯通式长圆孔作为锚链或缆绳的通行通道，通道内壁做了等半径圆角过渡处理，能够有效避免缆绳或锚链在收放过程中与构件棱角发生剐蹭磨损，延长配套索具的使用寿命。两侧的安装耳板与主体框架采用一体化建模设计，耳板上开设同轴的沉头安装孔，既可以通过螺栓将导缆器牢固固定在绞车安装基座上，沉孔结构也能够隐藏螺栓头部，避免螺栓突出部位剐蹭经过的索具，提升使用过程中的安全性。模型整体做了均匀的壁厚处理，在保证结构强度满足绞车起锚、缆绳导向受力需求的前提下，尽可能控制构件整体重量，降低安装基座的承载负荷。渲染阶段采用哑光金属材质模拟铸钢件的表面质感，对边角处做了轻微的倒角光影处理，还原真实船用五金构件的加工特征，能够清晰展现结构的每一处细节。设计过程中充分考虑了绞车装载的实际使用场景，导缆器的整体轮廓做了圆弧收边处理，没有尖锐外凸结构，既可以在锚链收放过程中起到顺畅的导向限位作用，避免锚链偏移卡滞，也能够在系泊作业时对缆绳形成规整的导向约束，减少缆绳的偏磨损耗。整体结构简洁实用，没有冗余的装饰性结构，所有造型特征都服务于导缆、耐磨、易安装的实际功能需求，建模过程中对所有配合尺寸做了参数化关联，后续可根据不同型号绞车的安装尺寸、适配缆绳的直径规格快速调整模型参数，快速生成适配不同工况的导缆器模型，大幅提升同系列构件的设计效率。
