AR15 R-DIAS自动下降结构件

　　在轻武器结构设计领域，这类自动下降结构件是击发循环系统中承担动作衔接的核心受力部件，主要应用于民用射击运动器材的结构验证、机械原理教学演示场景，严禁用于任何违规改装或非法用途，仅作为机械结构原理的具象化建模参考，帮助结构设计从业者理解往复式自动机构的动作逻辑。从实际功能来看，该部件在整套自动循环流程中，承担击发完成后机构复位阶段的位置锁定与释放衔接作用，当套筒后坐完成抛壳、复进推弹入膛的动作行程后，该结构会配合阻铁组件完成击锤的待发定位，同时在特定触发条件下实现机构的可控下降释放，保障整套动作循环的连贯性，避免出现卡滞、滑机等影响动作可靠性的问题。

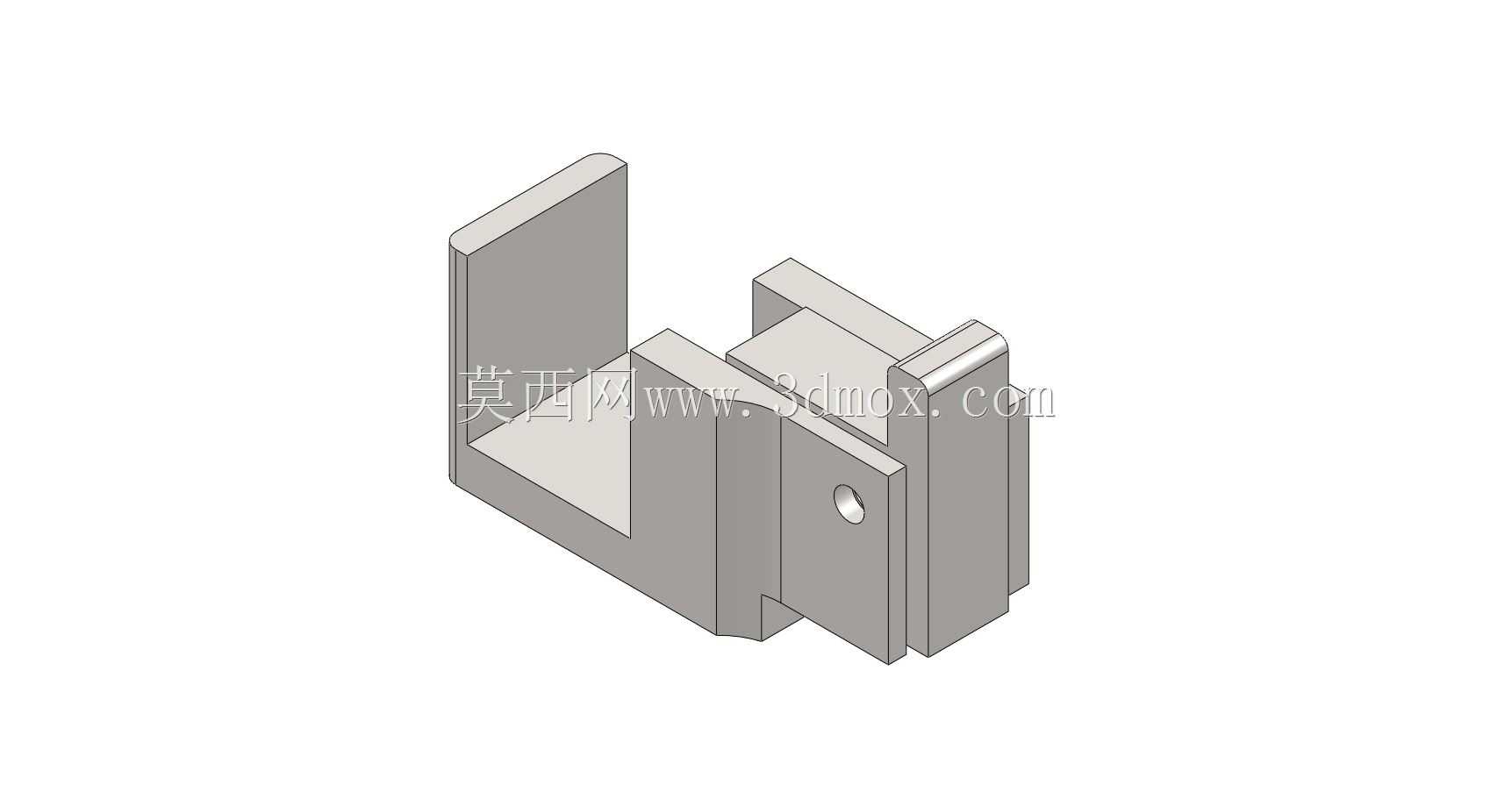

　　设计阶段首先围绕动作行程的匹配性展开，建模时优先还原了部件与周边配合件的安装边界：整体采用L型主体加侧置定位凸台的结构形式，主体立板的厚度匹配机匣内部的安装槽宽度公差，侧方伸出的带孔凸台用于穿设定位销轴，销轴孔的同轴度公差控制在0.02mm以内，保障部件摆动过程中无旷量，不会因长期往复动作出现磨损偏移。部件底部的承托平面与阻铁的接触面做了等厚处理，接触面的粗糙度要求控制在Ra1.6以内，减少反复撞击接触带来的磨损，延长部件的使用寿命。

　　从结构设计思路来看，建模过程中没有做多余的减重镂空处理，因为该部件属于高频受力的冲击类零件，每次动作循环都会承受击锤传递的瞬时冲击力，所以整体采用等强度的块状结构，在转角位置全部做了R0.5的圆角过渡，避免应力集中导致的部件断裂，侧方的定位凸台与主体连接处做了加强筋过渡，抵消销轴传递的侧向剪切力。安装边界上，部件的整体高度适配机匣内部的安装腔深度，立板的外侧平面与机匣内壁的间隙控制在0.1mm以内，既保证部件摆动时无卡滞，又不会因间隙过大出现晃动影响定位精度，前端的卡槽结构与复进簧导杆的位置做了避让处理，避免复进过程中导杆与部件发生运动干涉。

　　在实际的原理验证场景中，这类结构件的建模精度直接影响整套自动机构的动作流畅度，如果销轴孔的位置偏差超过0.1mm，就会导致阻铁挂接位置偏移，出现无法可靠待击或者意外滑落的问题；如果接触面的角度偏差超过0.5度，就会增大接触阻力，导致复进过程中出现卡滞。建模时严格按照配合公差要求还原了各个特征的尺寸：承托面的倾斜角度匹配击锤待发位置的接触角度，保证挂接时受力方向沿部件的摆动切线方向，减少额外的力矩损耗；立板后侧的限位平面与机匣内的限位凸台配合，限制部件的最大下摆行程，避免下摆过度导致阻铁无法复位挂接击锤。

　　对于从事机械结构设计，尤其是往复式运动机构设计的从业者来说，这类小尺寸受力结构件的建模逻辑具备很高的参考价值：不需要追求复杂的外观造型，所有的结构特征都服务于功能实现，每一个平面、每一个孔位、每一处圆角都有对应的功能需求，安装边界的尺寸公差需要结合配合件的运动行程反复校核，既要保证运动过程无干涉，又要控制配合间隙避免出现旷量，同时还要兼顾部件的结构强度，应对高频次的冲击载荷。这类结构的建模过程，本质上是对机械动作逻辑的具象化还原，每一处尺寸的设定都对应着实际动作中的受力与行程要求，没有多余的装饰性特征，完全以功能实现为核心导向。
