吉普车制动系统主缸转换固定支架

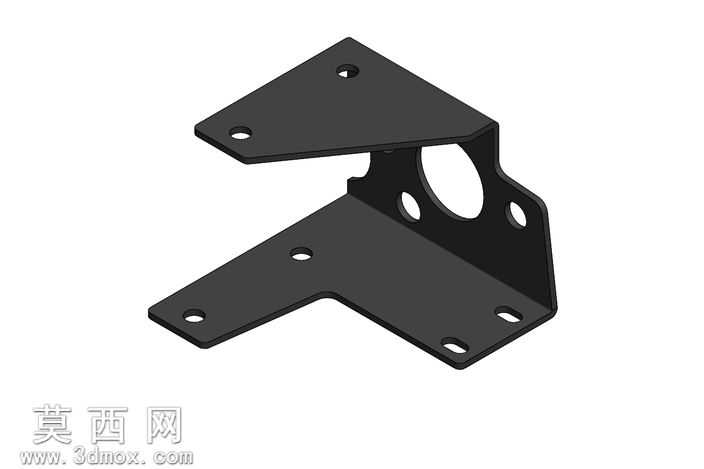

本模型为吉普车制动系统升级配套的主缸转换固定支架，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循钣金加工工艺规范，对每一处折弯角度、安装孔位、避让结构都做了精准的尺寸约束。模型整体采用弯折式钣金结构设计，分为上下两层安装基面，上层基面用于适配改装后的双水库主缸安装定位，设置有对应主缸固定点位的安装孔与中心避让大孔，可完美容纳主缸连接结构避免装配干涉；下层基面为车辆底盘侧安装面，设置有多组不同规格的固定孔位，可适配早期吉普车型的原有底盘安装点位，无需对原车结构做破坏性改装即可完成装配。建模时对钣金的折弯圆角、板材厚度都做了符合实际加工的参数设置，所有安装孔位均做了沉头或通孔的工艺区分，边缘处做了去毛刺的圆角处理，避免实际使用中出现应力集中或割伤管线的问题。材质设置为哑光黑色金属钣金材质，渲染时还原了金属板材冲压后的细腻质感，对安装孔的内壁、折弯处的形变纹理都做了细节呈现，可直观展示成品的实际外观效果。该支架的设计核心是解决早期单水库主缸车型升级双水库制动系统的适配问题，通过一体化的弯折结构实现新旧部件的位置转换，既保证了主缸安装的结构强度，又通过合理的镂空设计实现了轻量化，同时预留的多组孔位可兼容不同年款吉普车型的安装需求，结构设计兼顾了改装实用性与加工可行性，无需复杂的机加工工序，通过常规钣金冲压、折弯工艺即可完成批量生产，也适合改装爱好者自行通过金属板材加工制作。
