M228手榴弹引信主体结构三维建模

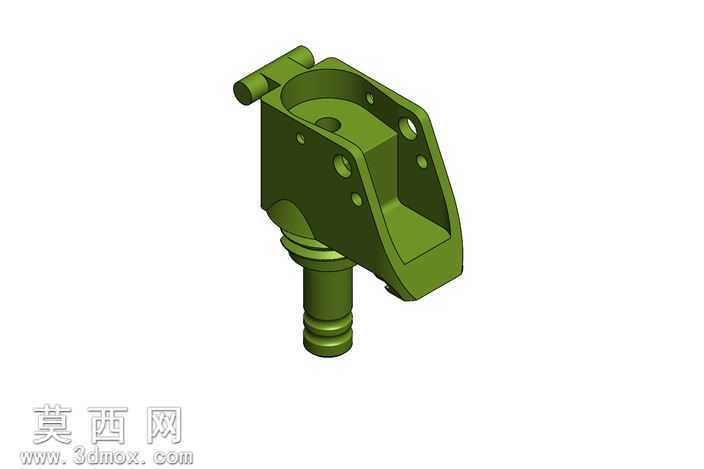

本模型为M228手榴弹引信的主体结构三维建模成果，建模过程以还原实装结构特征为核心目标，依托SolidWorks平台完成全参数化特征构建，整体建模逻辑遵循机械零件设计的基准优先原则，首先以引信轴向安装方向为核心基准建立全局坐标系，依次完成下部螺纹连接段、中部腔体、上部触发机构安装位的分层特征搭建。下部连接段采用回转特征建模，精准还原多道环形密封槽、外螺纹牙型的尺寸细节，螺纹段与中部腔体的过渡位置做了符合机加工工艺的圆角处理，避免应力集中的结构缺陷；中部腔体为引信的核心容纳空间，采用抽壳特征构建内部空腔，腔体侧壁均匀布置多组安装孔位，包含销钉固定孔、触发部件定位孔，所有孔位均做了沉头结构处理，匹配实装的紧固件安装需求，腔体外侧的加强筋结构采用拉伸加圆角过渡完成，还原实装的结构强化设计；上部触发机构安装位包含保险销铰接座、触发拨杆卡位结构，铰接座的同轴孔位采用同轴度约束完成装配基准对齐，卡位槽的倾斜角度、深度尺寸均参照实装测绘参数设定，保证后续虚拟装配时各运动部件的运动行程符合实际工作逻辑。材质渲染阶段采用军绿色哑光金属材质，调整材质粗糙度参数模拟实装表面的阳极氧化处理质感，对腔体边缘、铰接座等易磨损位置做轻微的光泽度提升处理，还原零件使用过程中的磨损痕迹，渲染时采用三点布光方案，主光源从斜上方45度投射，突出零件的结构轮廓与孔位细节，辅光源补光消除腔体内部的暗部死黑，环境光采用低强度冷色调光，提升整体渲染的金属质感层次。设计过程中针对引信主体的装配兼容性做了结构校验，所有安装孔位的中心距、配合面的平面度均设定了公差参数，下部螺纹段的尺寸符合通用弹药连接螺纹的标准规范，腔体内部的空间尺寸预留了火工元件、触发机构的装配余量，虽然底座区域的粗糙度细节做了简化处理，但整体结构尺寸、装配关系均与实装保持一致，可用于引信结构原理演示、虚拟装配教学、军工类科普内容的三维素材使用，模型同时导出了STEP、IGES等通用中间格式，可适配多款主流三维软件的编辑、装配需求，为后续的结构改进、运动仿真提供基础模型支撑。
