电吉他木质琴身定制结构三维设计

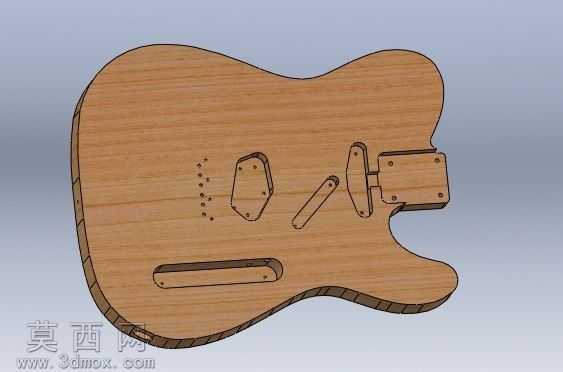

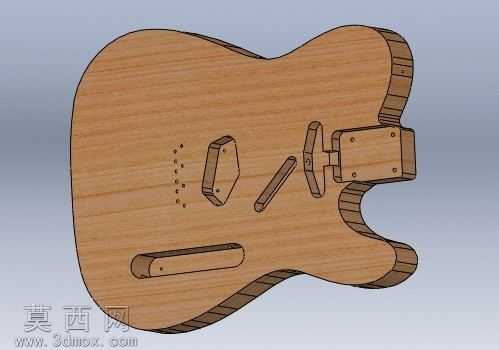

本作品为电吉他木质琴身的定制化三维结构设计，整体采用经典Tele型电吉他的琴身轮廓作为基础造型，在建模阶段首先通过草图绘制精准勾勒琴身的外轮廓曲线，对琴身的腰身弧度、肩部切角、琴颈衔接位的尺寸进行反复校准，确保整体造型符合电吉他的人体工学握持需求。建模过程中对琴身的分层木质结构进行了还原，通过拉伸、切除等特征命令完成琴身主体的实体构建，同时精准预留了各个功能部件的安装位：包括琴颈衔接的榫接槽位、拾音器的安装沉孔、控制电路的走线槽、琴桥的固定孔位、档位器与旋钮的安装孔，以及背带钉的安装点位，所有孔位的尺寸、深度、相对位置都严格参照实体电吉他的装配标准进行设定，保证后续加工后可直接适配标准电吉他配件。材质渲染阶段采用仿真木纹材质，还原实木琴身的纹理质感，对不同安装位的金属配件、塑料配件分别赋予对应材质，通过环境光调整凸显木质琴身的温润质感与结构层次感。设计过程中重点考量了定制化挡泥板结构的适配性，对琴身下部的挡泥板安装位进行了特殊的尺寸规2:54:1的比例调整，在不破坏琴身整体结构强度的前提下，优化了挡泥板的贴合弧度与固定点位，避免使用过程中出现松动、移位的问题。同时对琴身的边角进行了圆角处理，还原真实木质琴身的打磨倒角效果，避免尖锐边角带来的使用不适感。整个建模过程严格遵循装配逻辑，各个部件的衔接位都预留了合理的安装公差，既保证了结构的整体性，也为后续的CNC加工、实物组装提供了精准的三维数据参考，可直接用于实木电吉他琴身的定制生产，也可作为电吉他结构设计的参考案例使用。
