内燃机动力输出用曲轴结构三维设计

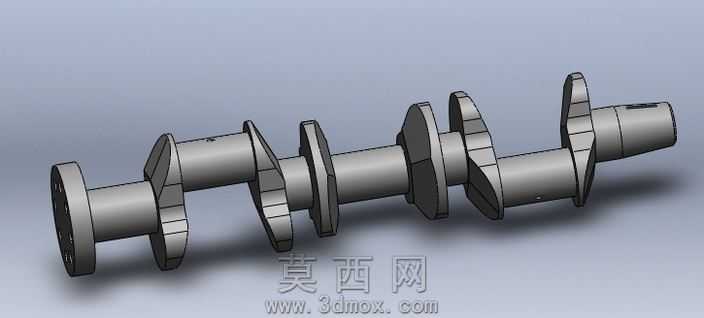

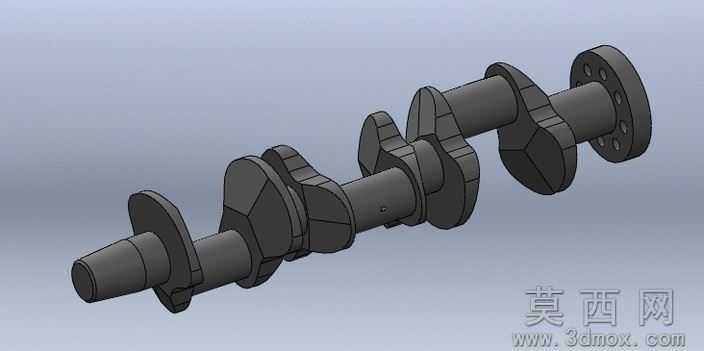

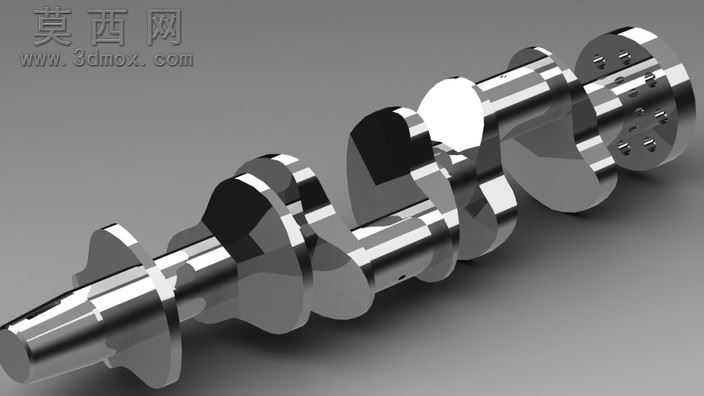

本曲轴三维模型采用SolidWorks软件完成全参数化建模，整体设计严格遵循内燃机曲柄连杆机构的运动学原理，建模过程中先以旋转凸台命令生成主轴颈与连杆轴颈的基础回转体结构，再通过拉伸切除、多截面放样等命令完成曲柄臂的异形轮廓构建，保证各轴颈同轴度、曲柄销偏心距的尺寸精度完全匹配四缸内燃机的做功间隔角要求。模型材质选用42CrMo合金结构钢的仿真材质，渲染阶段调整了金属粗糙度、环境反射参数，还原了锻钢曲轴经调质处理后的哑光金属质感，同时对轴颈表面的油孔、圆角过渡区域做了细节刻画，避免应力集中的结构设计在模型中得到完整呈现。整体结构采用全平衡设计思路，每段曲柄臂对应配置平衡重块，通过精确的质量分配抵消曲轴高速旋转时产生的往复惯性力与离心力，建模时对各平衡重的形心位置做了参数化约束，可根据不同排量发动机的动力需求快速调整偏心质量参数。模型的装配关系完全还原实际曲轴的装配逻辑，主轴颈的支撑段、连杆轴颈的配合段、前端动力输出端、后端飞轮连接端的尺寸公差均参考行业通用设计标准设定，各圆角过渡、卸载槽的结构设计均经过结构强度校核，可直接用于后续的有限元分析、运动仿真以及工程图纸的生成。渲染输出的效果图采用工业产品常用的渐变蓝灰色背景，搭配定向光源突出曲轴的结构层次，各轴颈的圆柱面、曲柄臂的加工面与非加工面的质感差异在渲染中做了区分，清晰展现了曲轴从前端法兰到输出端的完整结构形态，模型的参数化特征保留完整，可根据不同缸数、不同排量的内燃机设计需求快速修改尺寸参数，适配不同的动力输出场景。
