小型五轴联动加工回转工作台结构

这款五轴联动结构主要面向小型精密加工场景，可适配桌面级加工设备、小型雕刻切削机床的升级改造，常见于小型五金零件加工、精密塑胶件修边、教学实验加工平台等场景，能够在原有三轴加工的基础上，拓展两个方向的回转自由度，让刀具可以从更多角度接触工件，完成传统三轴设备无法实现的复杂曲面、斜孔、倒扣结构的一次性加工，减少工件多次装夹带来的定位误差，提升小尺寸复杂零件的加工精度与加工效率。

从实际用途来看，该结构核心是承载待加工工件，通过两个正交方向的回转运动，配合设备原有XYZ轴的直线进给，实现五轴联动的加工姿态调整，可完成小型叶轮、精密首饰、小型模具型腔、医疗精密零件的加工作业，也可用于高校机械专业的五轴加工原理教学演示，直观展示双回转轴的传动逻辑与运动姿态。

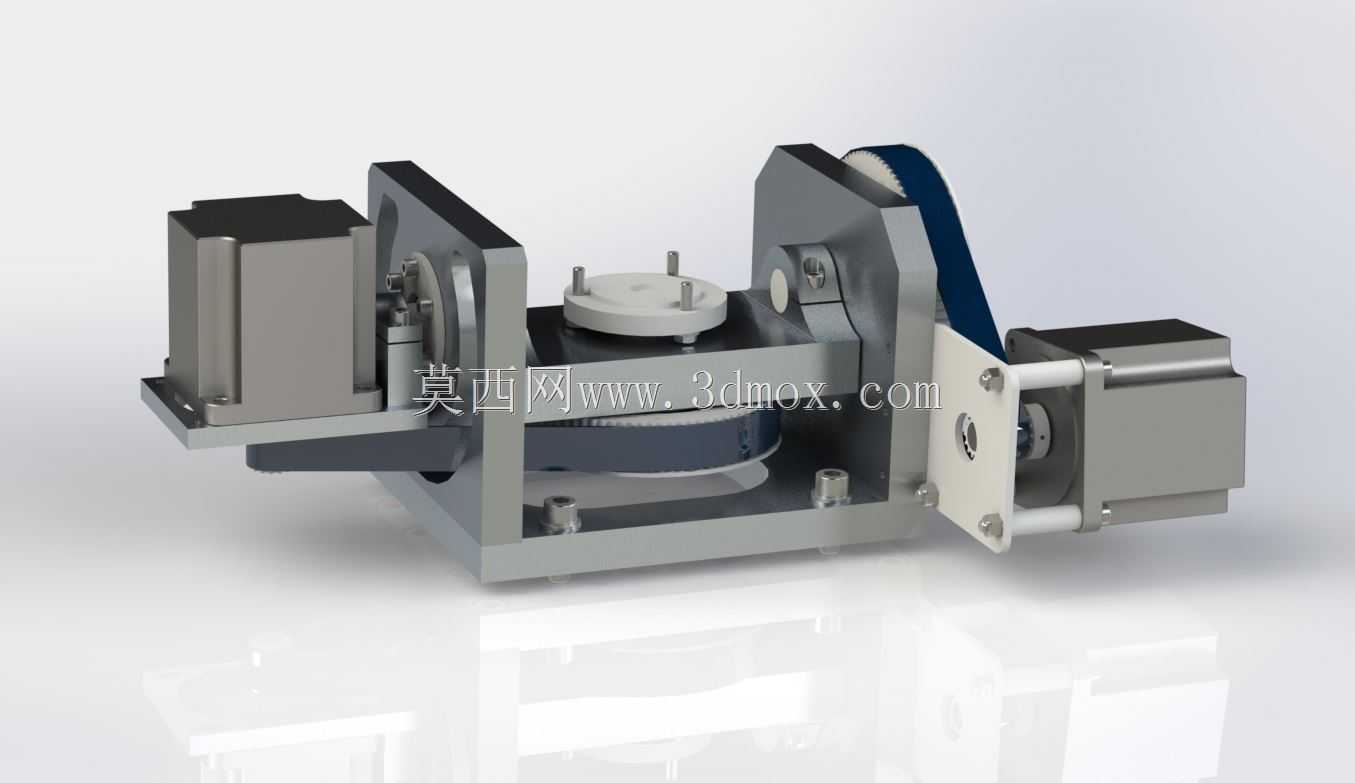

功能特性上，该结构采用双伺服电机分别驱动两个回转轴，其中水平方向的回转轴通过同步带轮传递动力，传动平稳噪音低，可实现大减速比的动力输出，保证回转过程的扭矩充足，避免加工过程中因切削力导致的轴体偏转；倾斜方向的回转轴采用直连配合精密轴承支撑，回转间隙小，重复定位精度高，两个轴体都可实现360度范围内的连续回转，也可根据加工需求锁定在指定角度完成定轴加工。结构整体采用铝合金与钢材组合的机架设计，在保证整体结构刚性的同时控制了自身重量，不会给配套设备的Z轴带来过大负载。

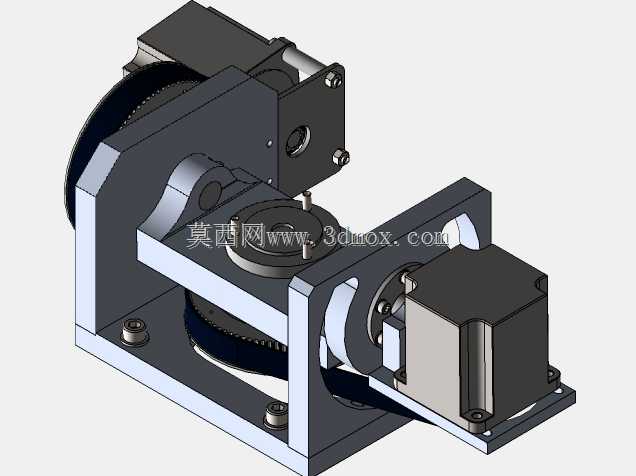

设计思路上，该结构优先考虑小型化场景的安装适配性，将驱动电机、传动部件、支撑机架做了集成化布局，两个驱动电机分别布置在结构的侧方与端部，没有额外突出的冗余结构，整体轮廓方正，便于和各类小型加工设备的工作台面连接固定；传动部分选用同步带传动搭配精密轴承组，既控制了制造成本，又能保证回转精度满足小型精密加工的需求，同时同步带结构具备一定的缓冲能力，可吸收加工过程中的小幅振动，提升加工表面的光洁度。

外形尺寸与安装边界方面，该结构整体为紧凑型布局，底座采用平整的安装平面，预留有标准的螺栓安装孔位，可直接固定在常规小型机床的T型槽工作台面上，不需要额外制作过渡连接板；整体高度控制在较低范围，安装后不会过多占用Z轴的有效加工行程，工件装夹平台位于结构中心位置，可适配直径100mm以内的小型工件装夹，两个回转轴的运动范围内没有结构干涉，可保证全角度回转过程中工件与机架、刀具之间不会发生碰撞，适配的加工刀具长度范围覆盖常规小型加工所用的铣刀、雕刻刀规格，不需要额外定制加长刀具即可完成全姿态加工。
