剪式车载汽车千斤顶三维结构设计

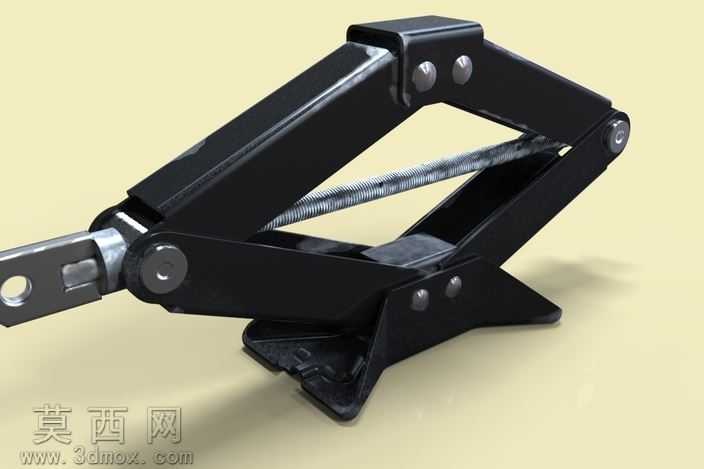

本作品为剪式车载千斤顶的三维建模设计，整体采用经典剪式连杆支撑结构，建模过程中严格遵循车载千斤顶的实际尺寸比例与工程规范，在三维建模软件中先完成各基础零件的参数化绘制，逐一构建上下支撑底座、交叉连杆臂、传动丝杆、端部摇柄连接头、铰接销轴、固定铆钉等独立零件，每个零件的尺寸公差、装配间隙都参考实体产品的工业标准设定，确保后续装配环节无干涉错位问题。装配阶段通过同轴约束、面贴合约束、运动副约束完成整体组装，还原剪式千斤顶的真实运动逻辑，转动丝杆时两组交叉连杆可同步收拢或展开，实现支撑高度的线性调节，完全复现实物的升降传动逻辑。材质与渲染环节，针对不同零件的实际材质做了区分设置：主体连杆与支撑底座采用高强度冷轧钢材质，赋予哑光黑色喷塑的表面质感，还原工业五金件的耐磨涂层外观，表面添加细微的颗粒质感与使用磨损痕迹，避免塑料感；传动丝杆采用镀锌钢材材质，呈现银灰色金属光泽，表面添加螺旋螺纹的精细纹理与细微的加工刀痕，还原金属加工件的真实质感；铰接销轴、固定铆钉采用不锈钢材质，突出金属高光与边缘的倒角反光；端部摇柄连接头做了金属切削的亮面处理，区分于主体的哑光涂层。渲染阶段采用柔和的影棚布光，主光源从侧上方打亮主体结构，勾勒出连杆的棱角与铰接部位的结构层次，辅助光源补亮底部支撑与丝杆的暗部细节，背景选用浅米黄色纯色背景突出产品主体，添加柔和的地面投影增强模型的立体感与真实感。设计思路上，本模型聚焦剪式千斤顶的核心结构还原，重点突出连杆铰接的受力结构、丝杆传动的升降原理，所有结构细节都服务于功能表达，既保留了车载千斤顶小巧便携、承重稳定的结构特点，也通过精细的建模与材质渲染还原了工业产品的质感，可用于汽修工具结构演示、机械原理教学、产品展示等场景，模型结构完整，装配关系清晰，能够直观展现剪式千斤顶的工作原理与结构组成。
