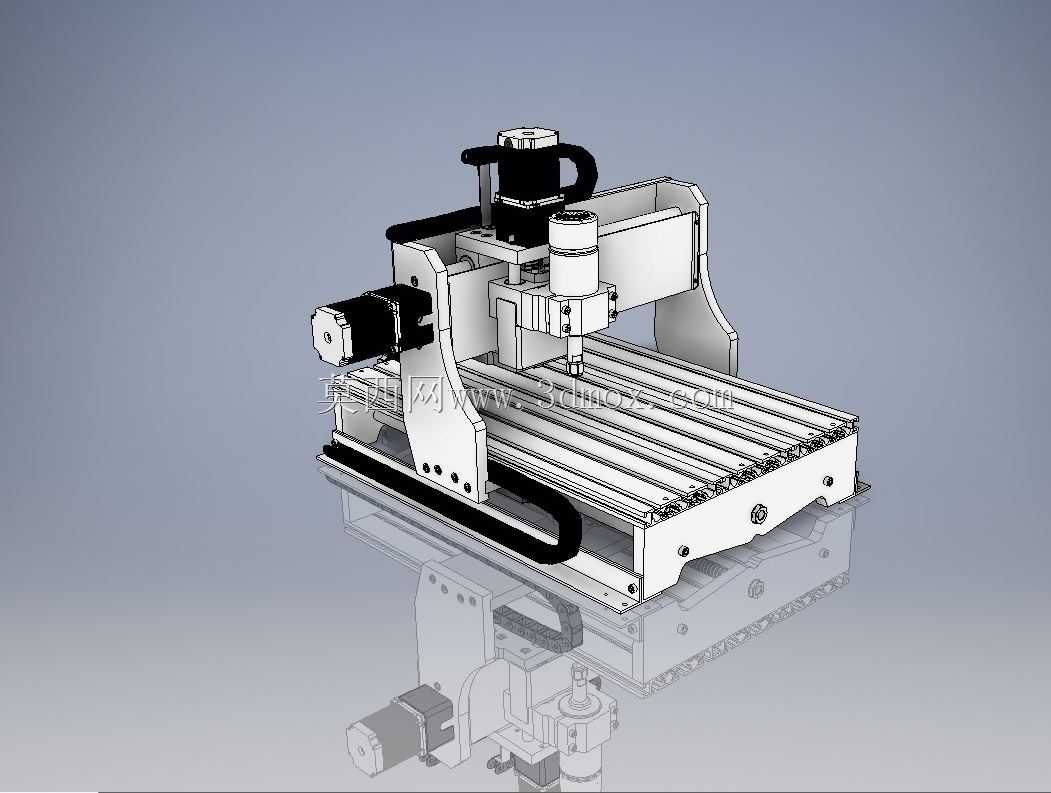

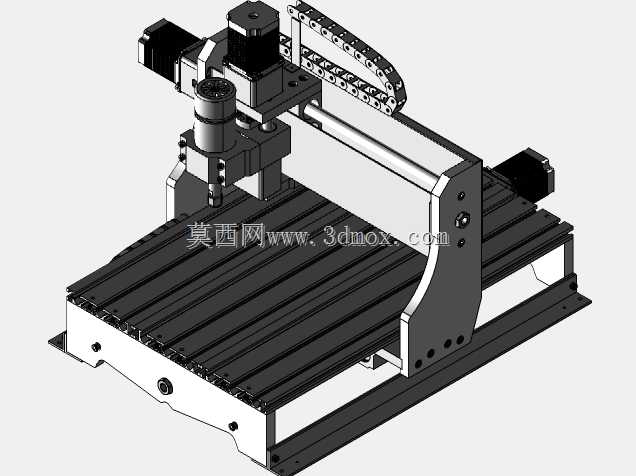

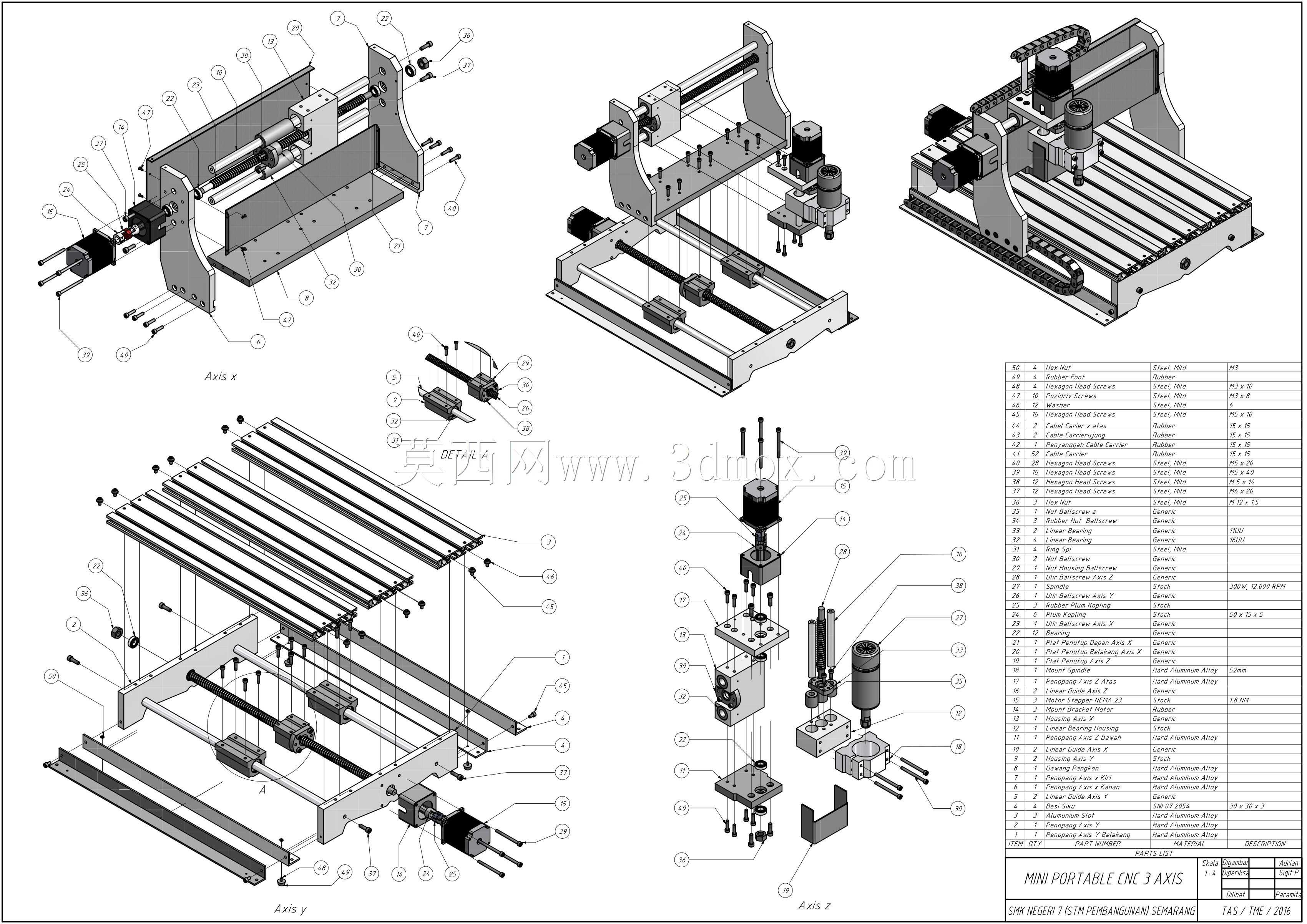

小型台式木工数控雕刻加工设备结构

该设备属于小型台式数控加工类装备，核心应用场景覆盖小型木工工坊、个人DIY创作、教学实训场景，可针对软质木材、亚克力、薄型软金属等材质完成平面雕刻、轮廓切割、浅槽铣削、简单浮雕加工等作业，能够适配小尺寸工件的定制化加工需求，填补了大型工业数控设备无法覆盖的小批量、个性化加工场景空白，既可以满足手工爱好者的创作加工需求，也可作为机电一体化教学场景中，讲解数控传动、运动控制逻辑的实体实训载体。从功能特性来看，设备采用龙门式移动结构设计，整体机架以铝型材搭配板材拼接构成，在保证结构刚性满足小型加工切削力需求的前提下，尽可能压缩了设备整体自重，方便桌面放置与移位；三轴传动分别采用丝杠配合直线导轨的传动方案，X轴负责带动龙门架沿工作台长度方向移动，Y轴负责带动主轴安装座沿横梁方向横向移动，Z轴负责带动主轴完成垂直方向的进给动作，各轴端配套对应的驱动部件，可实现三轴联动的运动控制，能够按照预设的加工路径完成连续切削作业；主轴部件采用高速电主轴结构，可适配不同直径的铣削刀具，满足不同加工工序的切削需求，工作台采用带定位槽的型材台面，可配合压块完成待加工工件的快速装夹固定，避免加工过程中工件移位影响加工精度。在设计思路上，整套结构优先考虑桌面级设备的安装边界，整体外形尺寸控制在常规工作台可容纳的范围内，无需额外做地面基础固定，放置在平稳的水平工作台面即可完成安装调试；结构拆分上采用模块化设计思路，将机架组件、三轴传动组件、主轴安装组件、驱动组件、工作台组件做独立拆分，各部件之间通过标准紧固件连接，既方便生产过程中的零件加工与装配，也便于后期使用过程中的部件维护与更换；传动部件的选型充分匹配小型加工的负载需求，在保证运动精度满足小型工件加工要求的前提下，尽可能降低整体制造成本，让设备具备更高的性价比。从安装边界来看，设备预留了驱动部件、主轴部件的接线走线空间，各运动部件的行程范围做了限位设计，避免超程运行造成结构碰撞损坏，整体安装无需复杂的外部配套设施，连接对应控制与供电系统即可完成调试投入使用，能够很好适配小型加工场景的使用条件。
