桌面级三轴数控铣刨加工设备结构设计

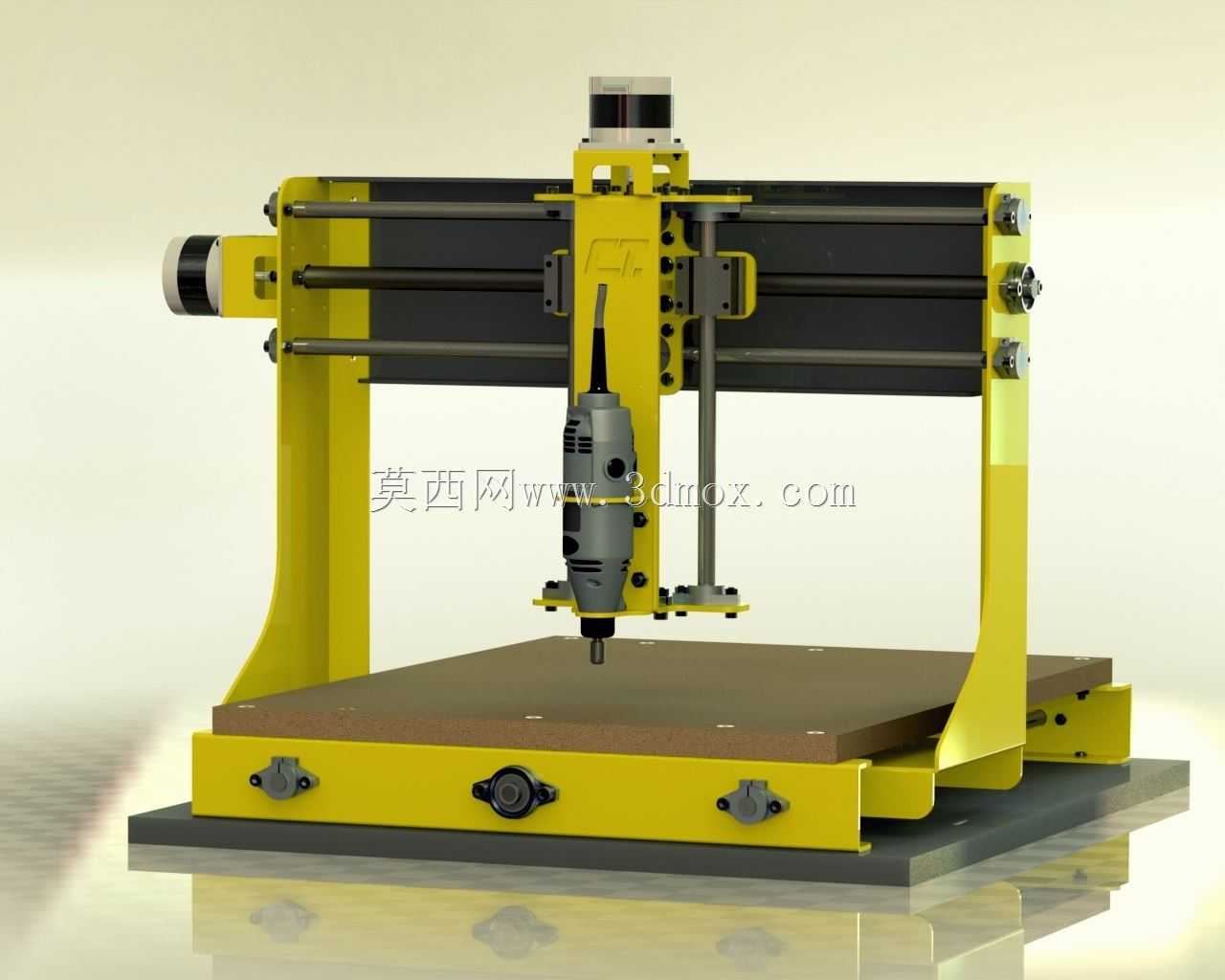

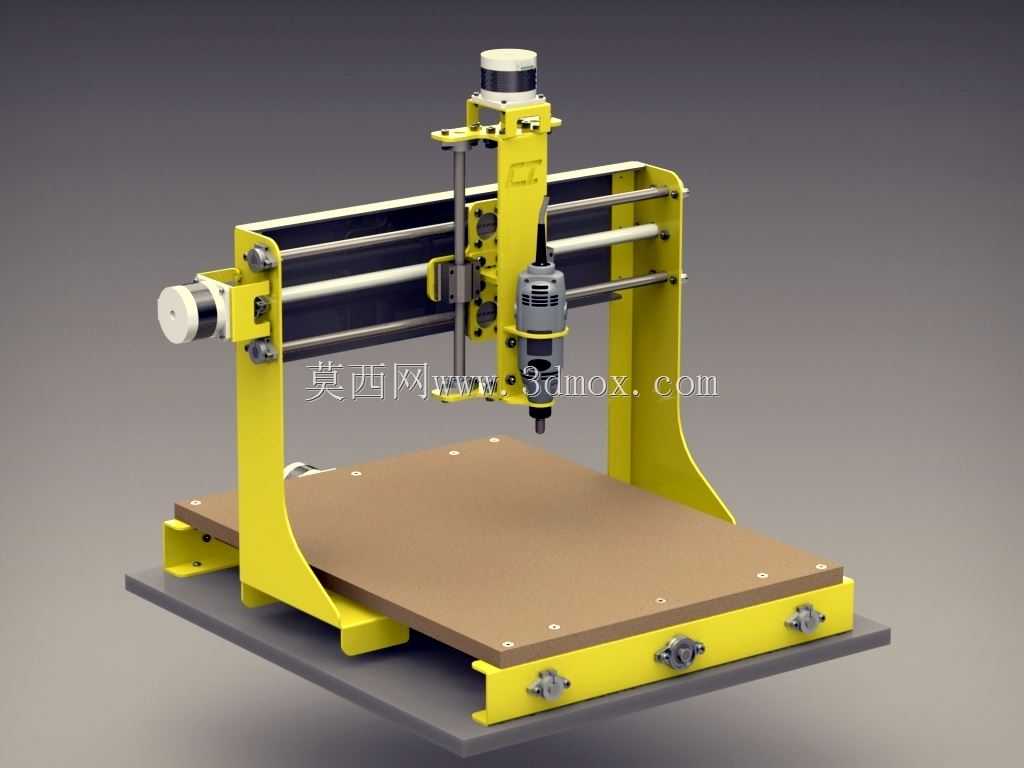

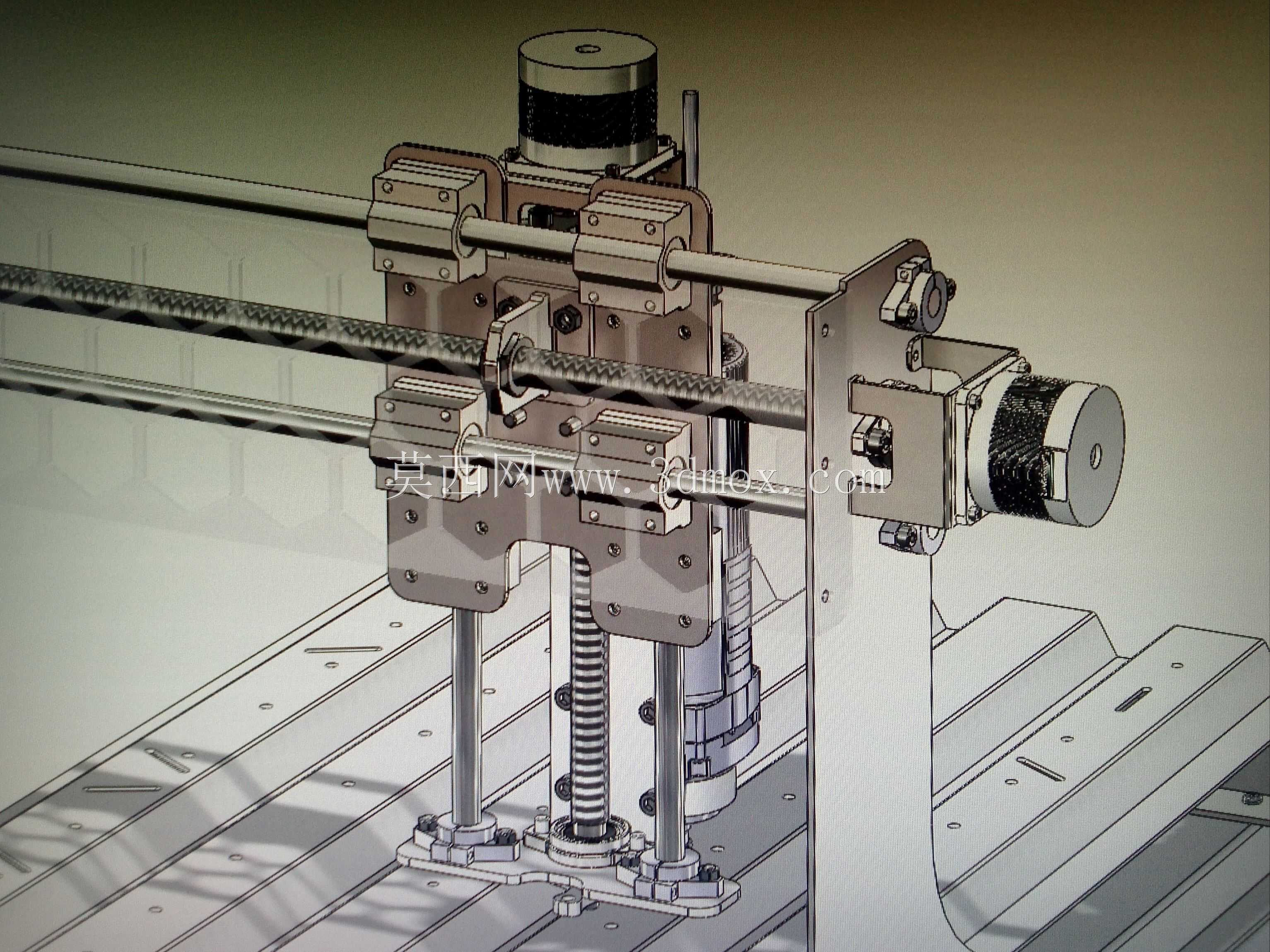

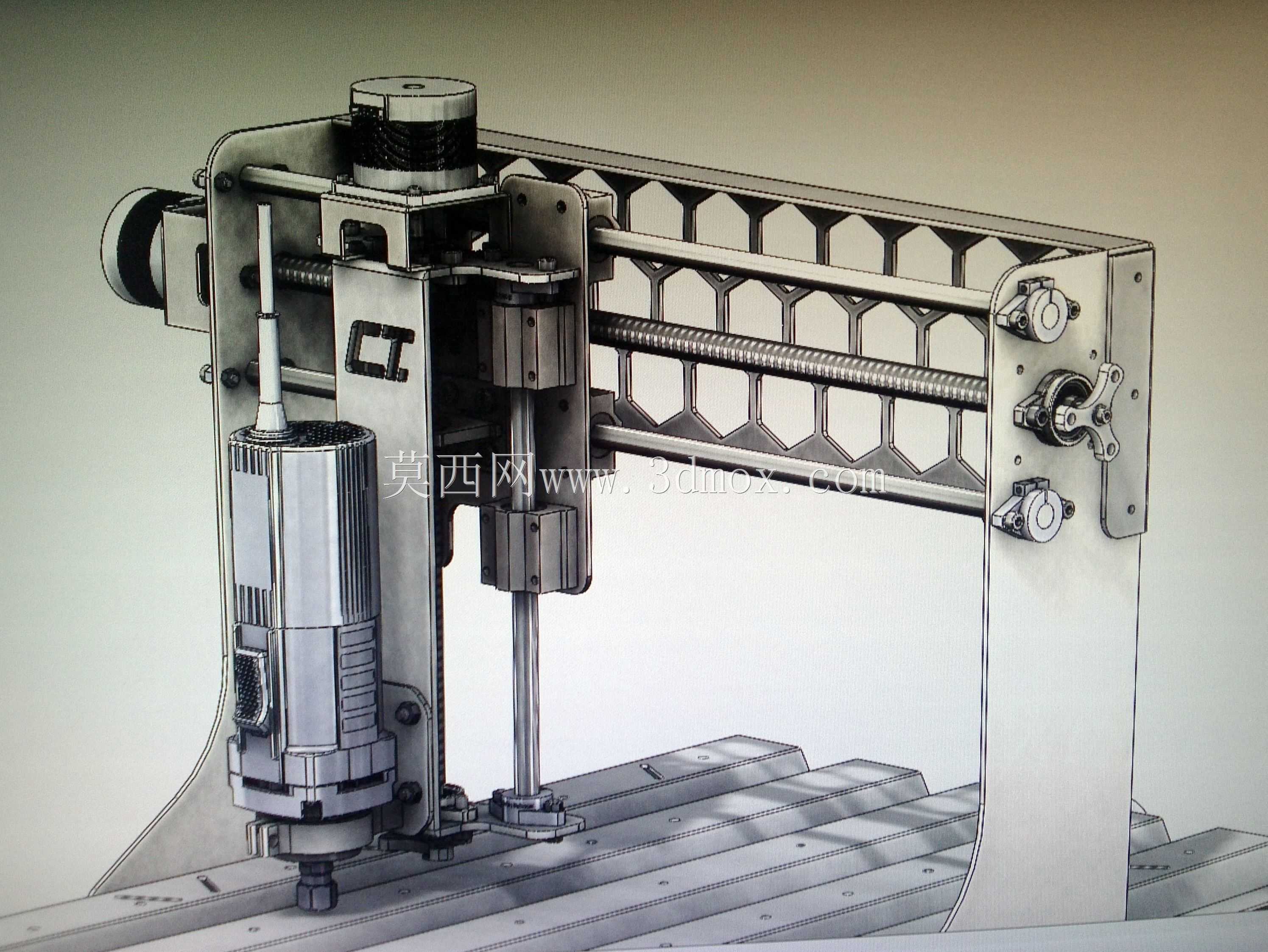

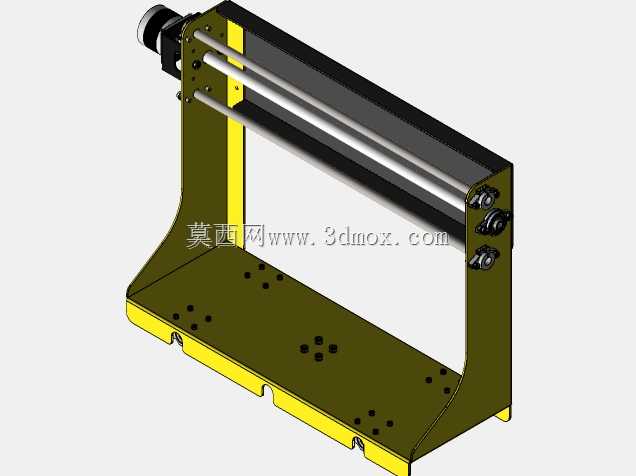

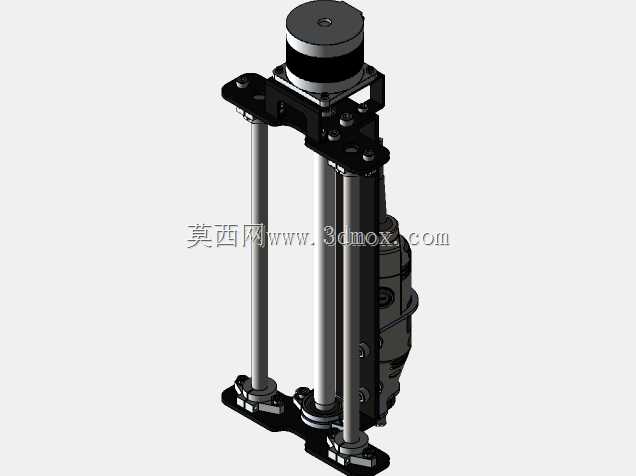

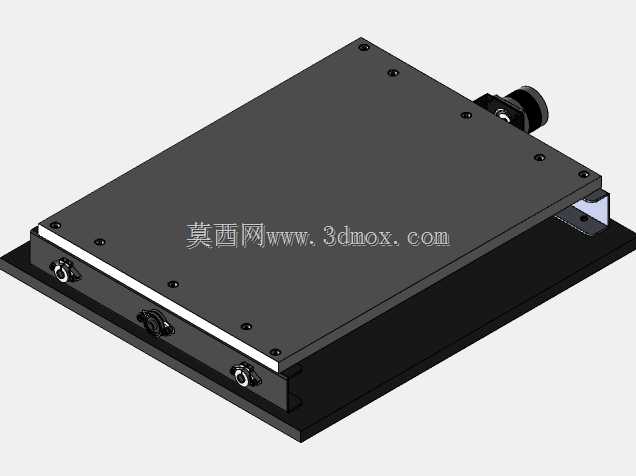

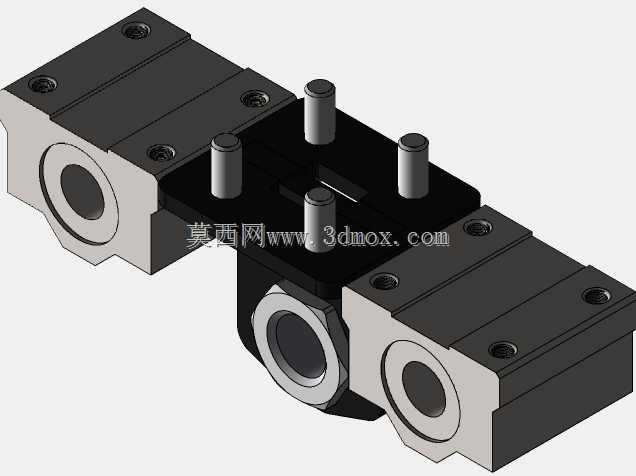

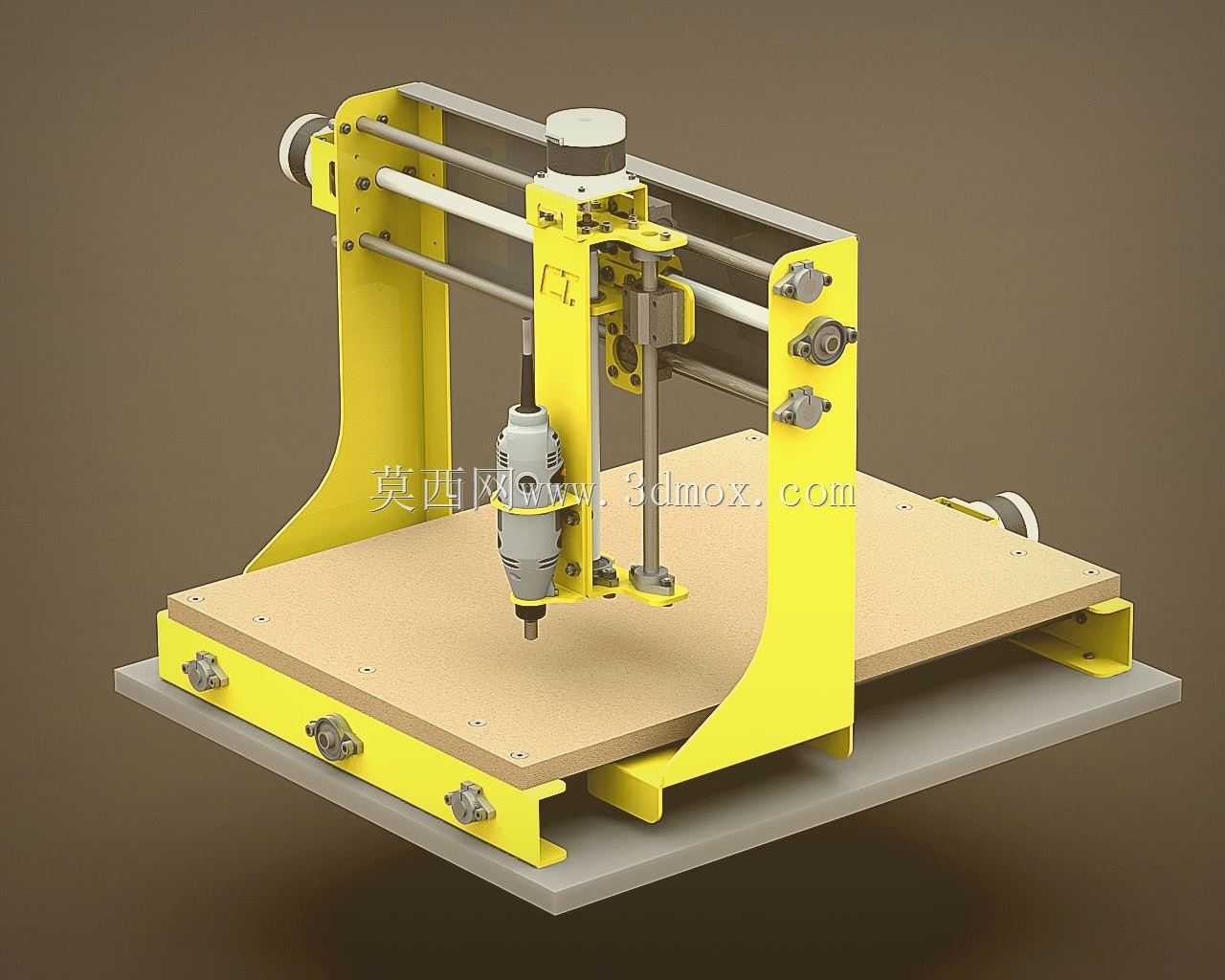

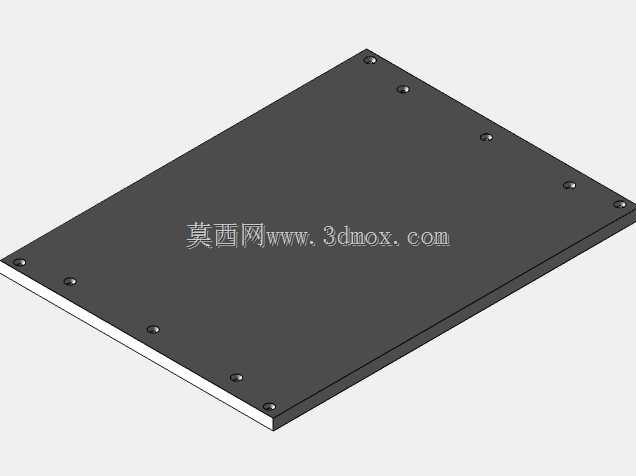

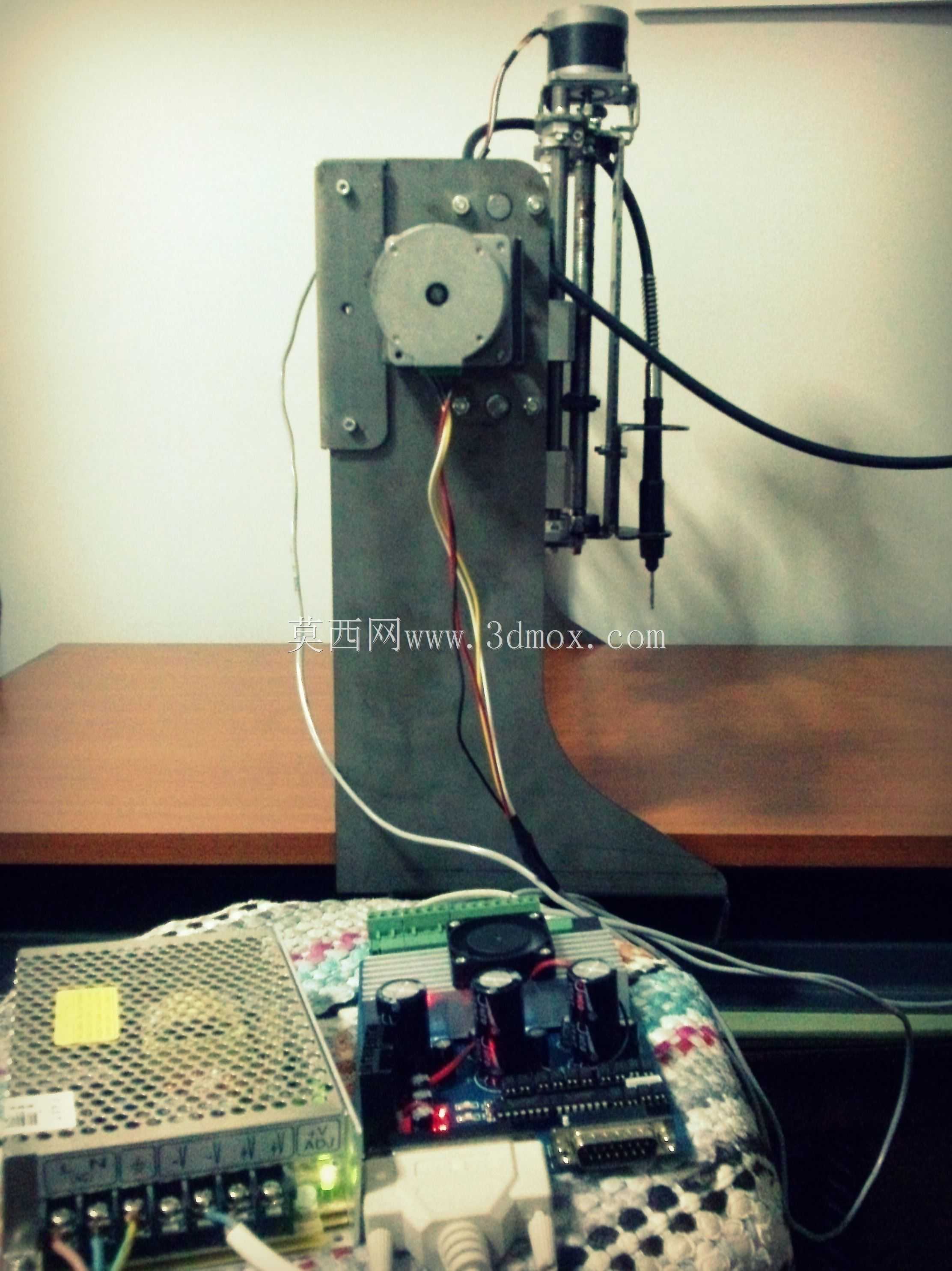

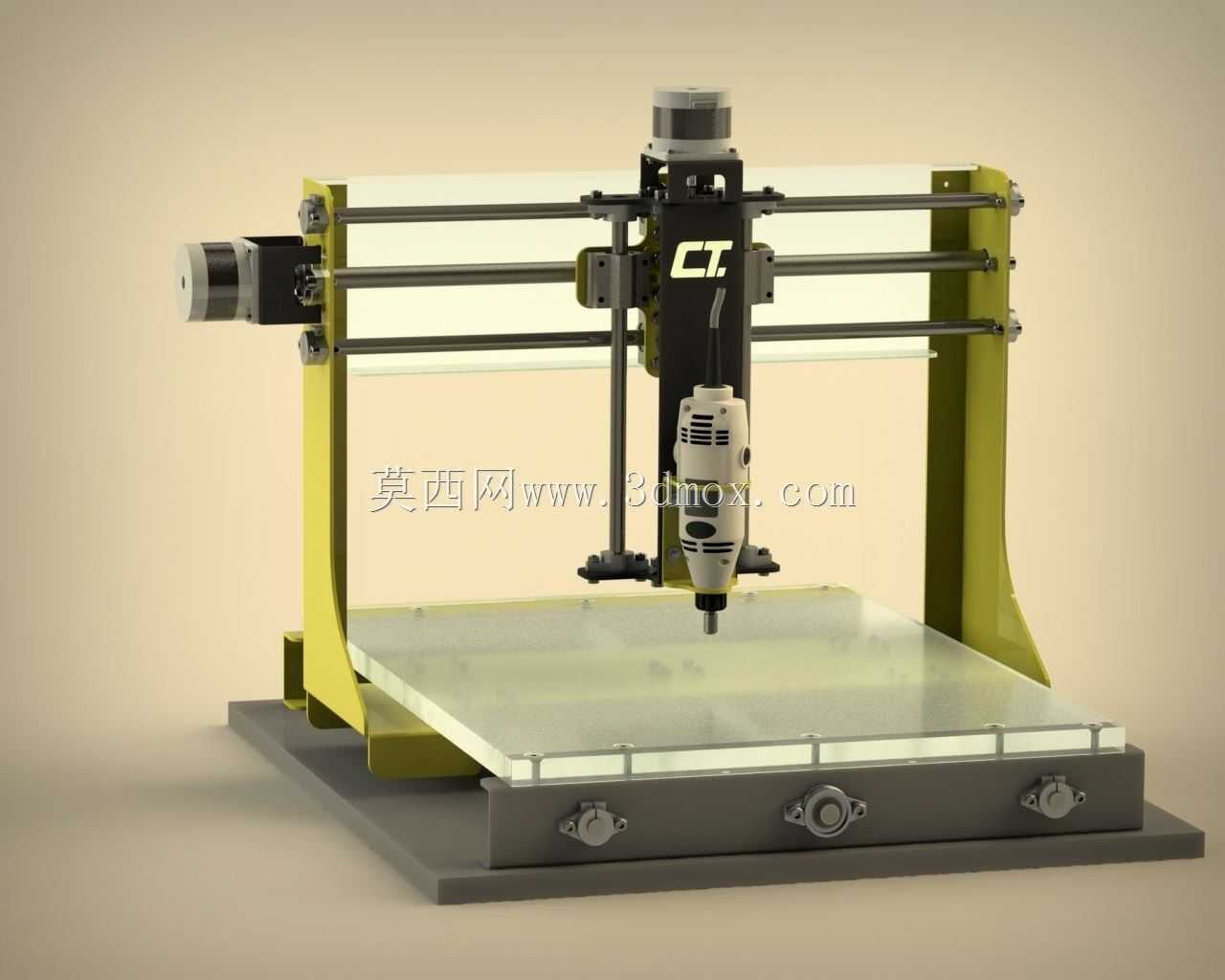

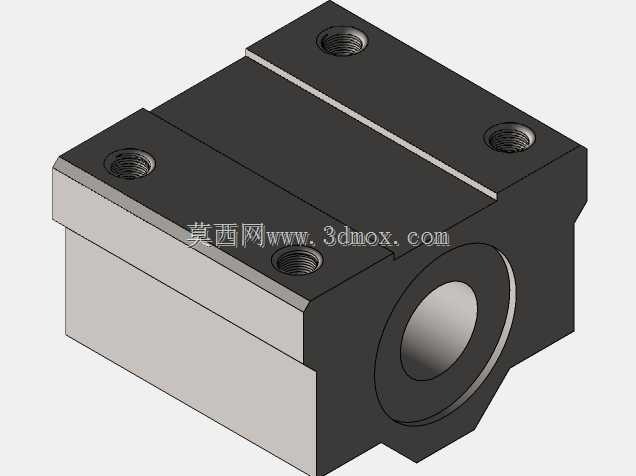

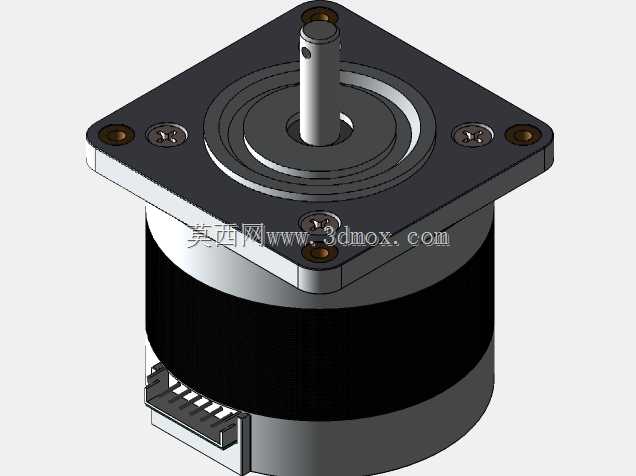

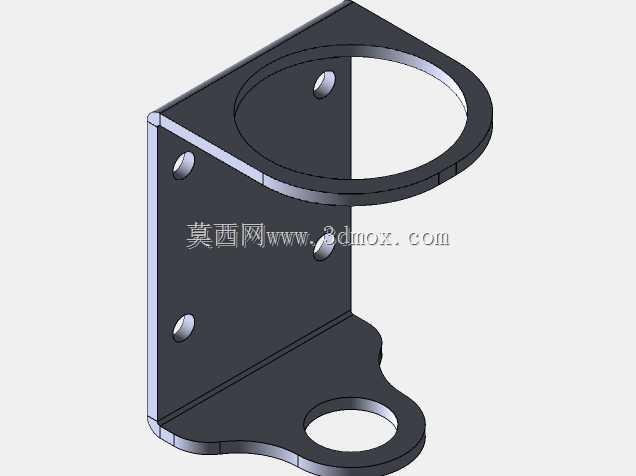

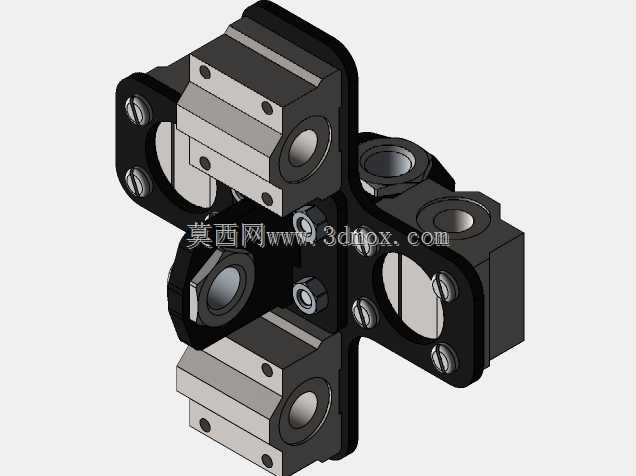

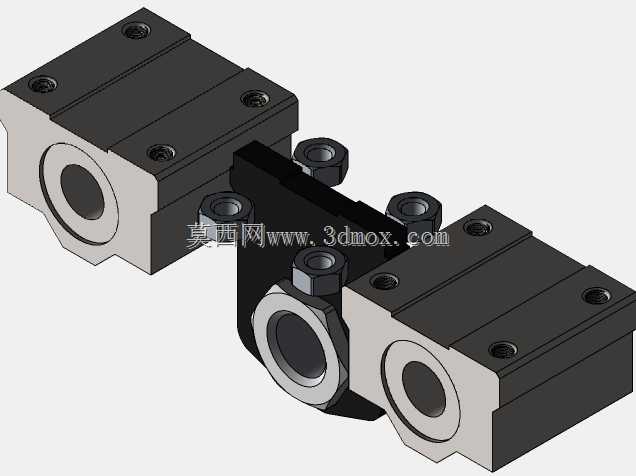

这款小型三轴数控铣刨设备，主要面向小型加工工坊、个人DIY创作、教学实训场景设计，可覆盖软金属、亚克力、密度板、PCB板材等多种材质的平面铣削、轮廓切割、浅槽雕刻、钻孔倒角等加工作业，能够满足小批量定制零件加工、创意手板制作、电子线路板试制等多元加工需求，填补了大型工业机床无法适配的小空间、小批量、低成本加工场景的空白。设备采用龙门式跨坐结构布局，Y轴传动组件集成在底部工作台基座两侧，X轴传动模组搭载在龙门横梁之上，Z轴进给滑台垂直安装在X轴滑座前端，加工主轴固定在Z轴滑台的安装位上，三个运动轴相互垂直，严格遵循笛卡尔坐标系运动逻辑，可实现加工范围内任意点位的三轴联动走刀，保障复杂轮廓加工的走刀精度。传动部分采用光轴配合直线轴承作为运动导向部件，搭配丝杆传动副传递进给动力，导向结构摩擦阻力小、运行顺滑，传动副背隙控制合理，能够保障进给运动的平稳性与重复定位精度，避免加工过程中出现爬动、振纹等问题。驱动系统搭配适配的步进动力单元，可实现精准的转角控制，配合运动控制逻辑可完成不同进给速度、不同走刀路径的加工任务，针对不同材质的切削特性可灵活调整进给参数，兼顾加工效率与加工表面质量。设备底部采用双层台板结构，下层为金属承重基座，承担整机的重量与加工过程中的切削载荷，保障整机运行的稳定性，上层为可更换的工件装夹平台，平台表面预留密集的装夹定位点位，可配合夹具快速固定不同尺寸、不同形状的待加工工件，平台的有效加工覆盖范围可满足绝大多数小型零件的加工尺寸需求，无需频繁调整工件装夹位置。两侧立式支撑臂采用高强度钣金弯折成型，通过紧固件与底部基座、顶部横梁牢固连接，形成稳定的龙门框架结构，可承受加工过程中产生的切削反力，减少结构形变对加工精度的影响。主轴采用高转速电动加工主轴，夹持范围适配常规的铣刀、钻头、雕刻刀等切削刀具，可根据加工需求更换不同类型、不同直径的刀具，完成不同工艺的加工作业。整机的安装边界紧凑，可直接放置在常规工作台面上使用，不需要额外的专用安装地基，接入常规民用供电即可运行，大幅降低了设备的使用门槛，同时整机的维护保养便捷，日常仅需定期对导向光轴、传动丝杆进行润滑清洁，检查紧固件的锁紧状态即可维持设备的稳定运行，非常适合非工业量产场景下的小型加工作业使用。
