SK40DIN标准ER40弹性夹头刀柄结构

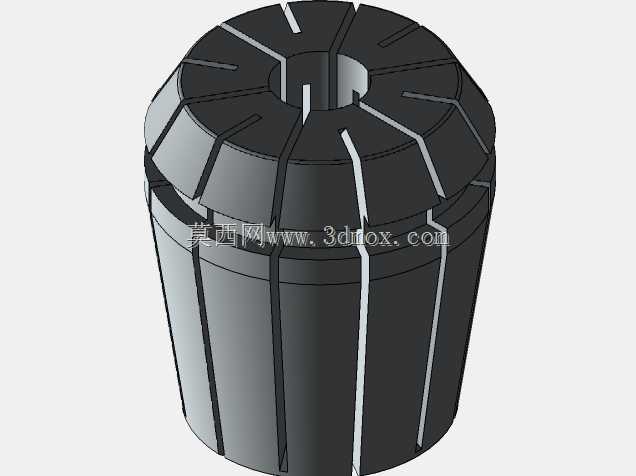

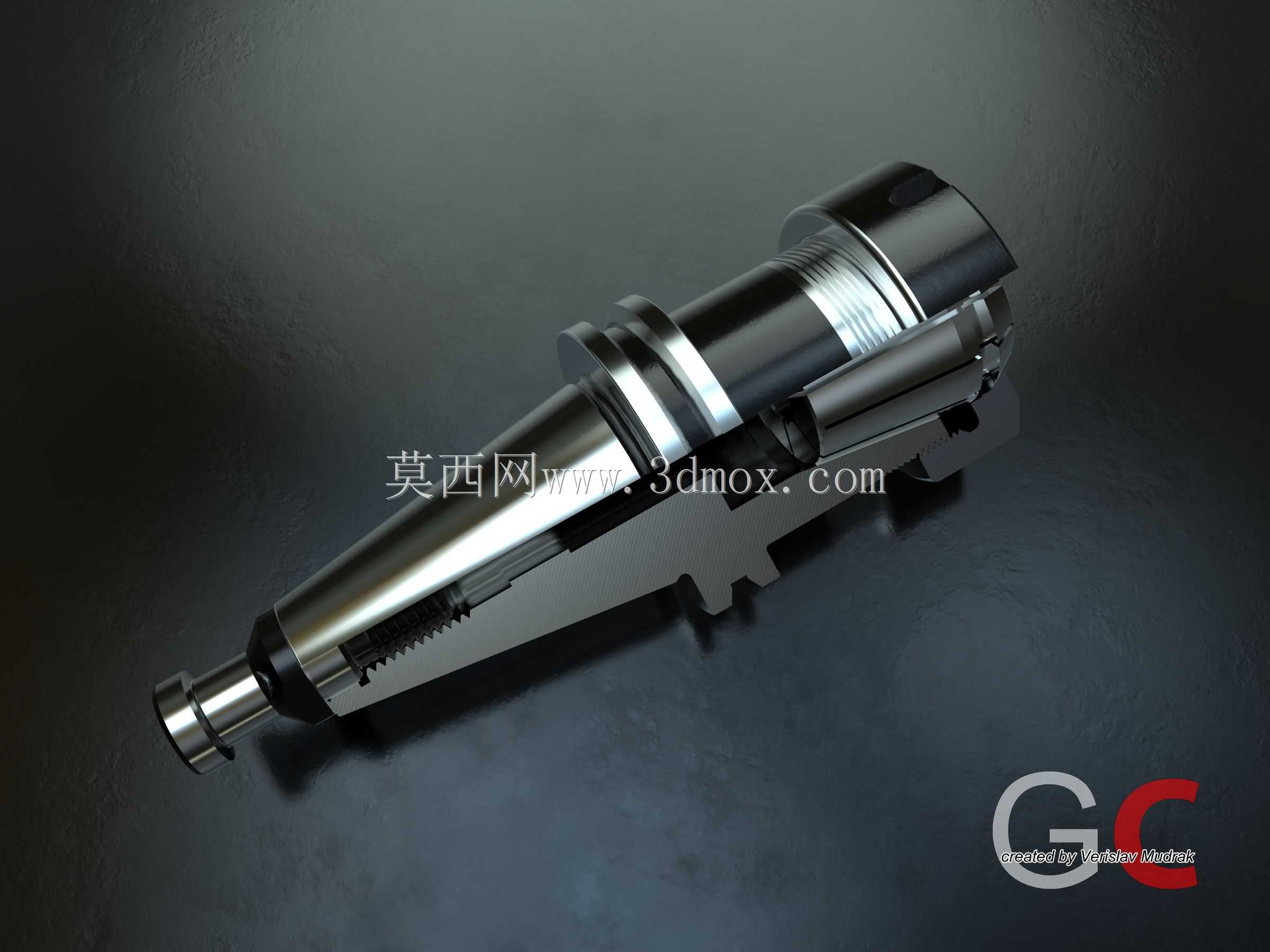

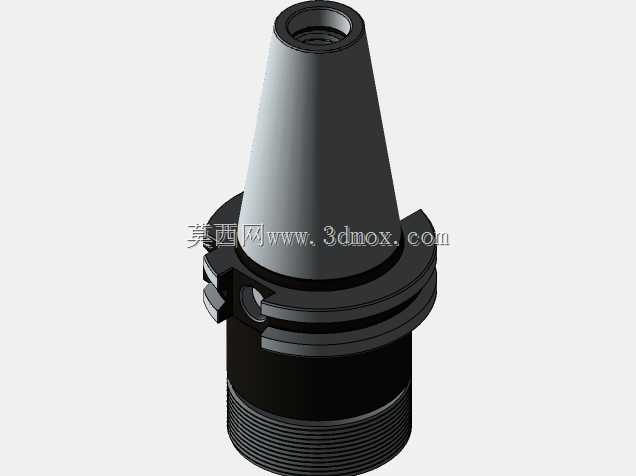

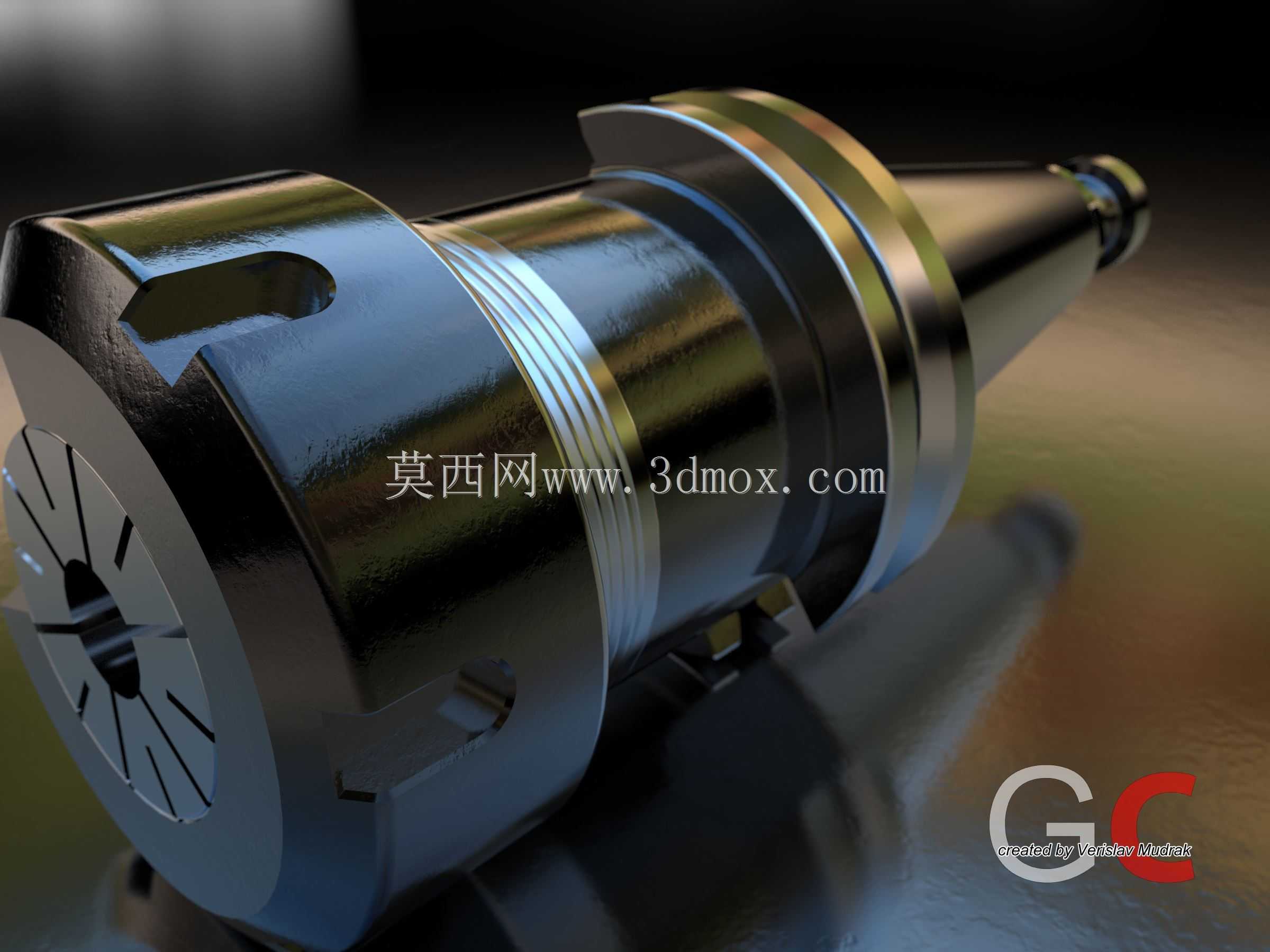

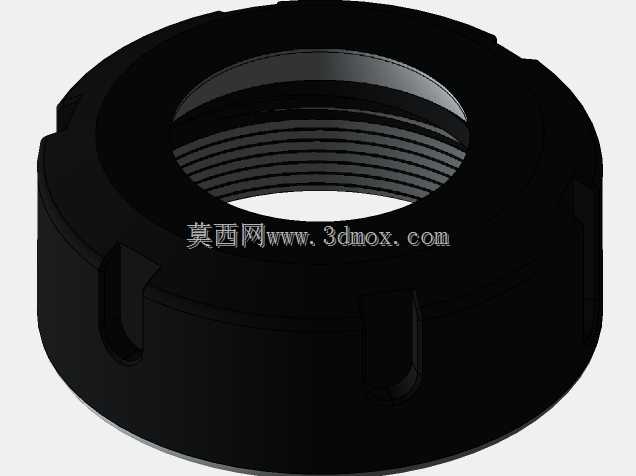

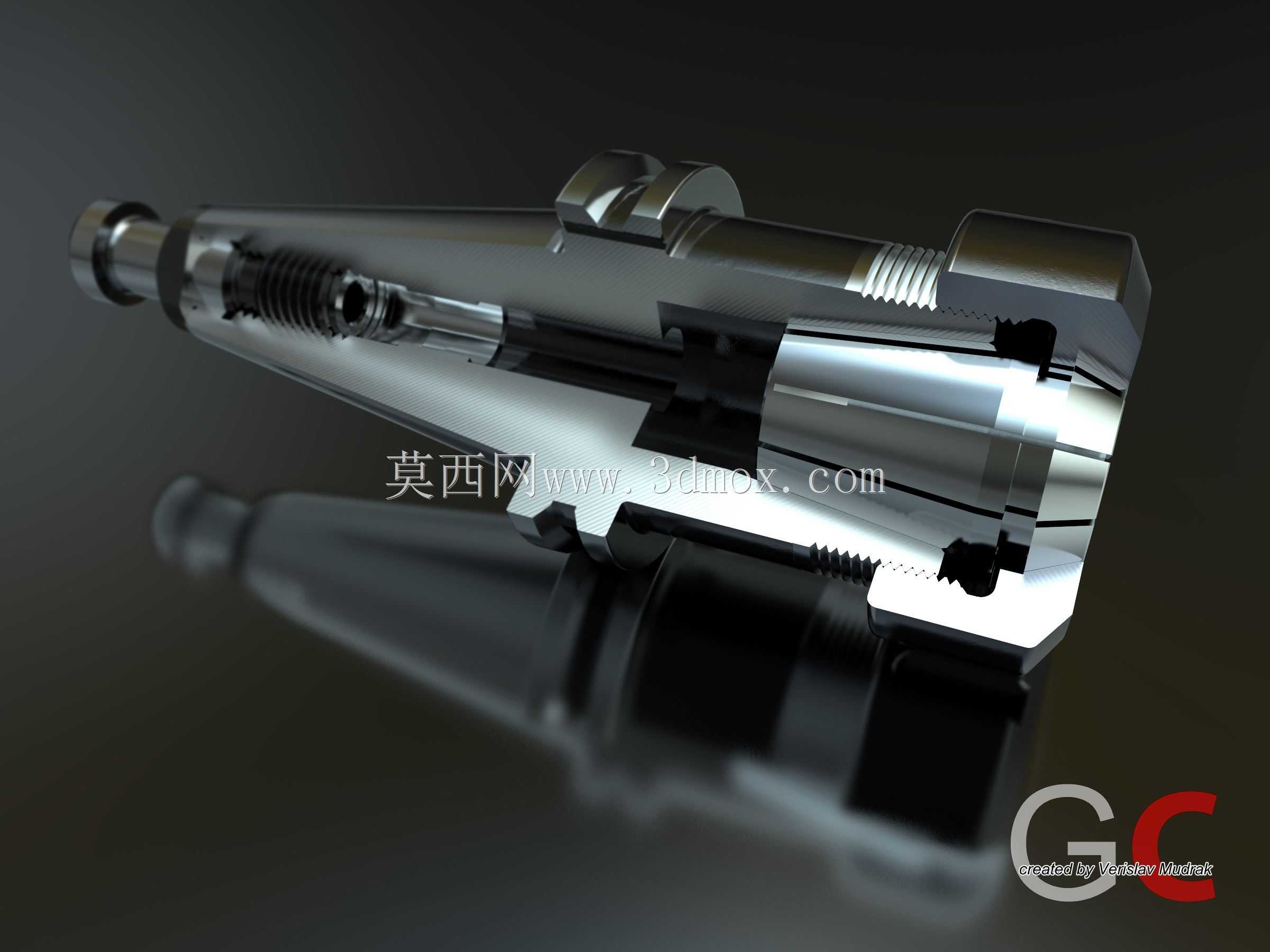

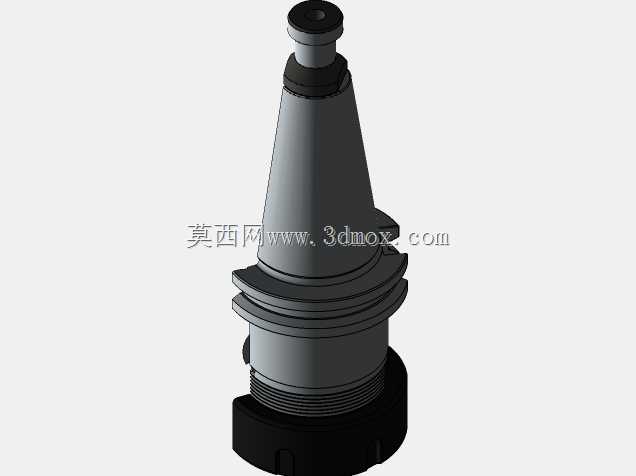

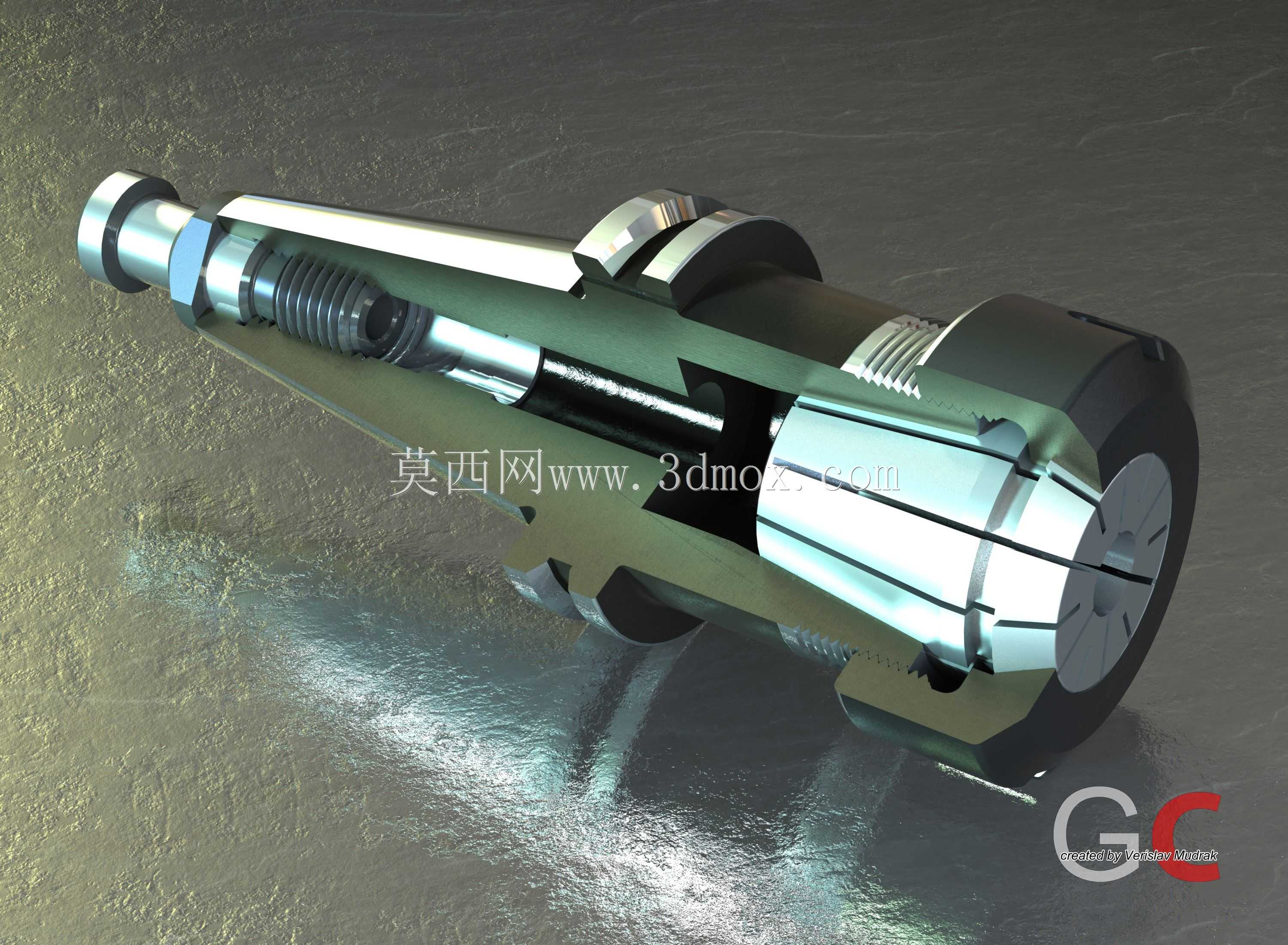

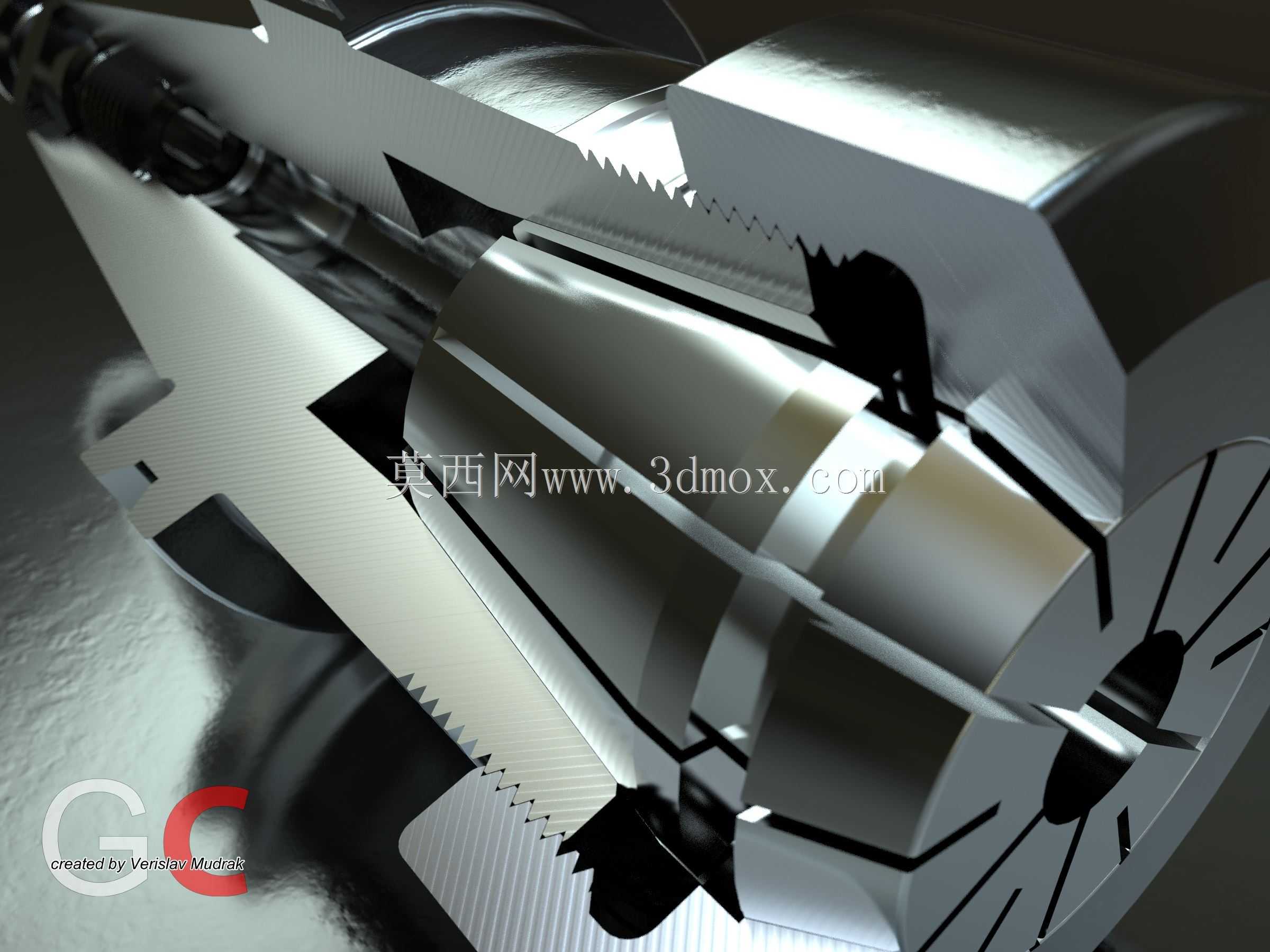

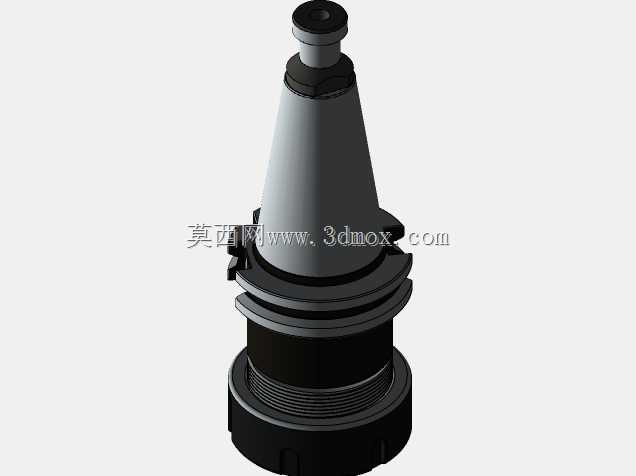

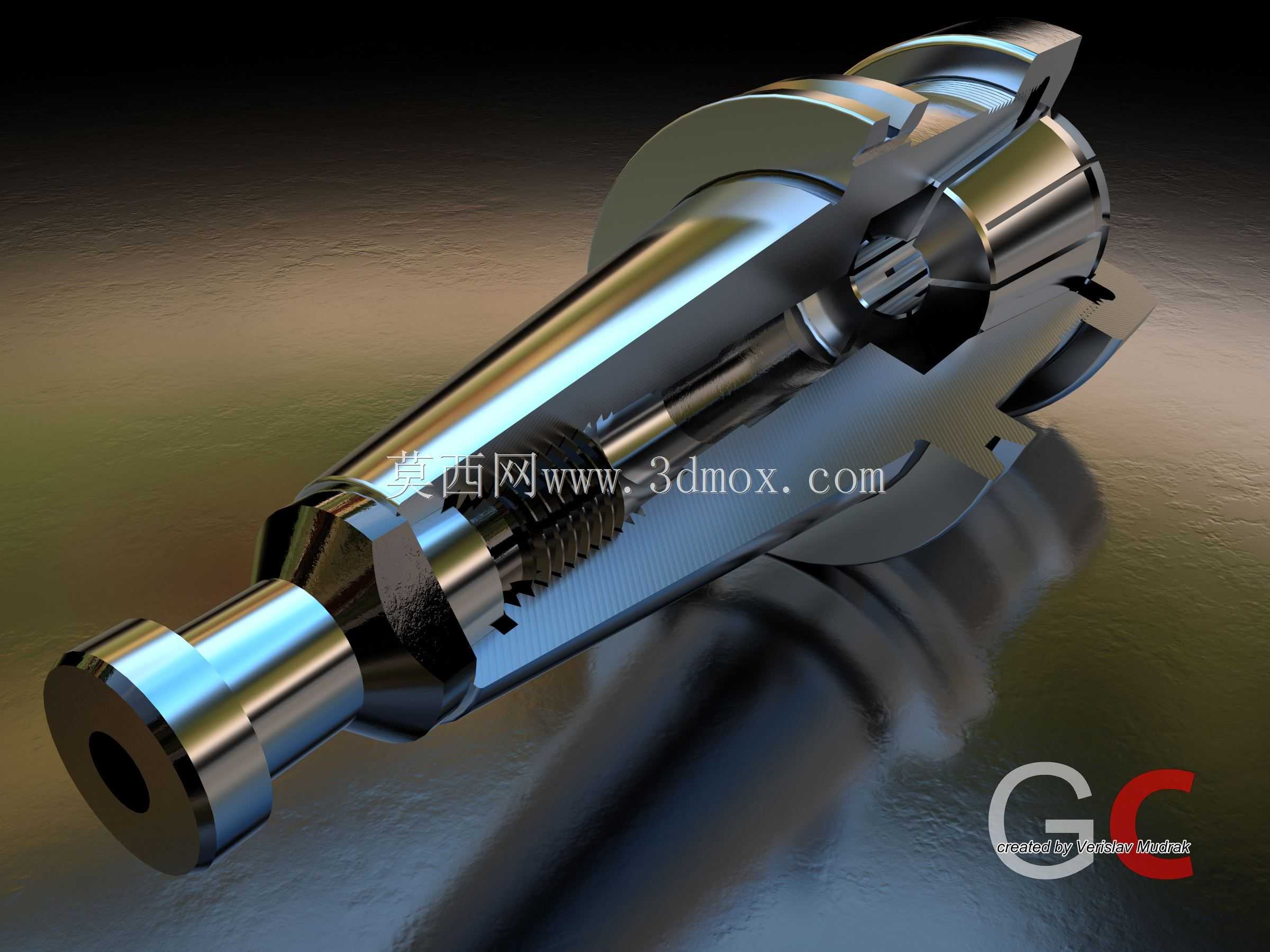

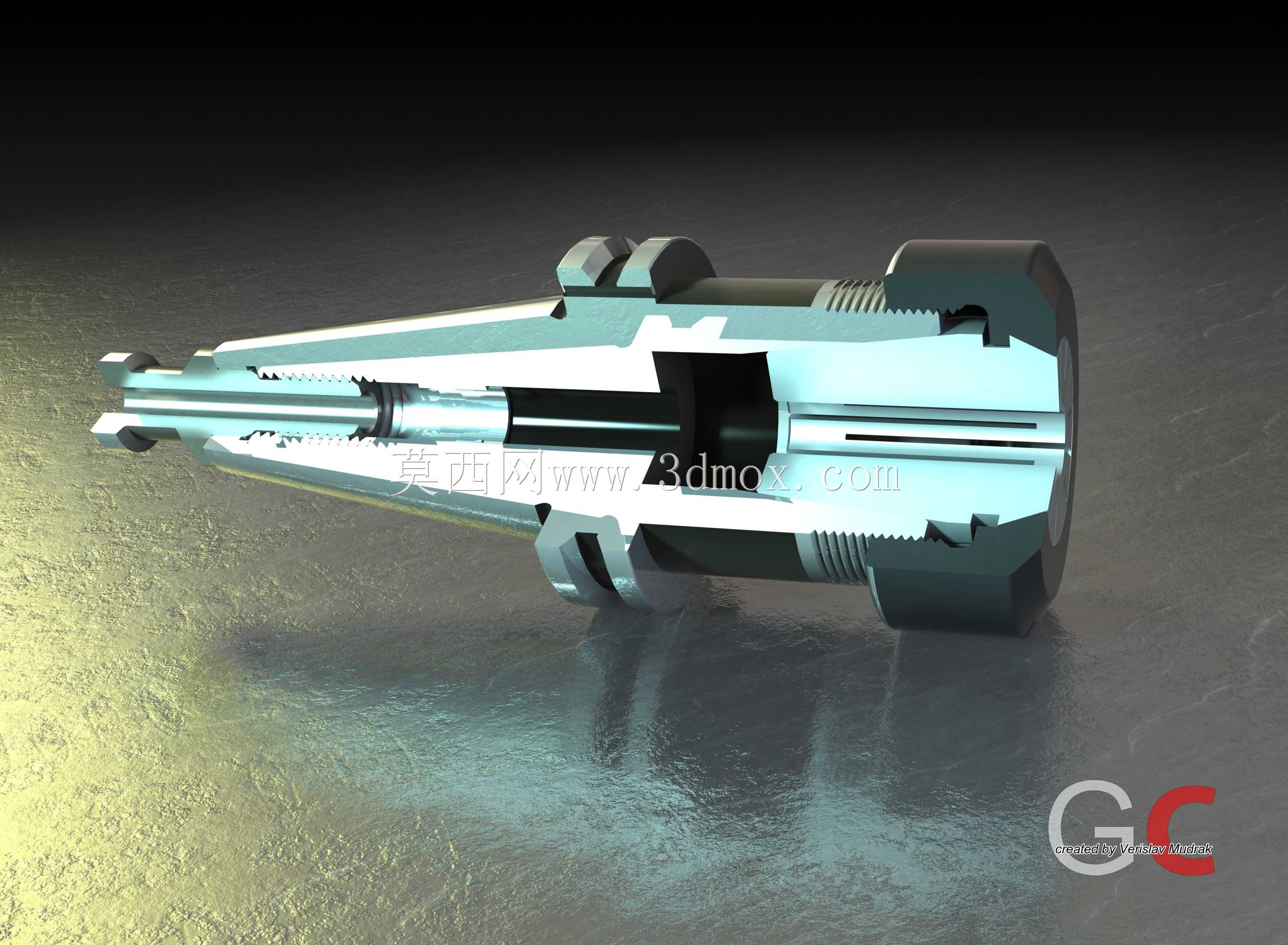

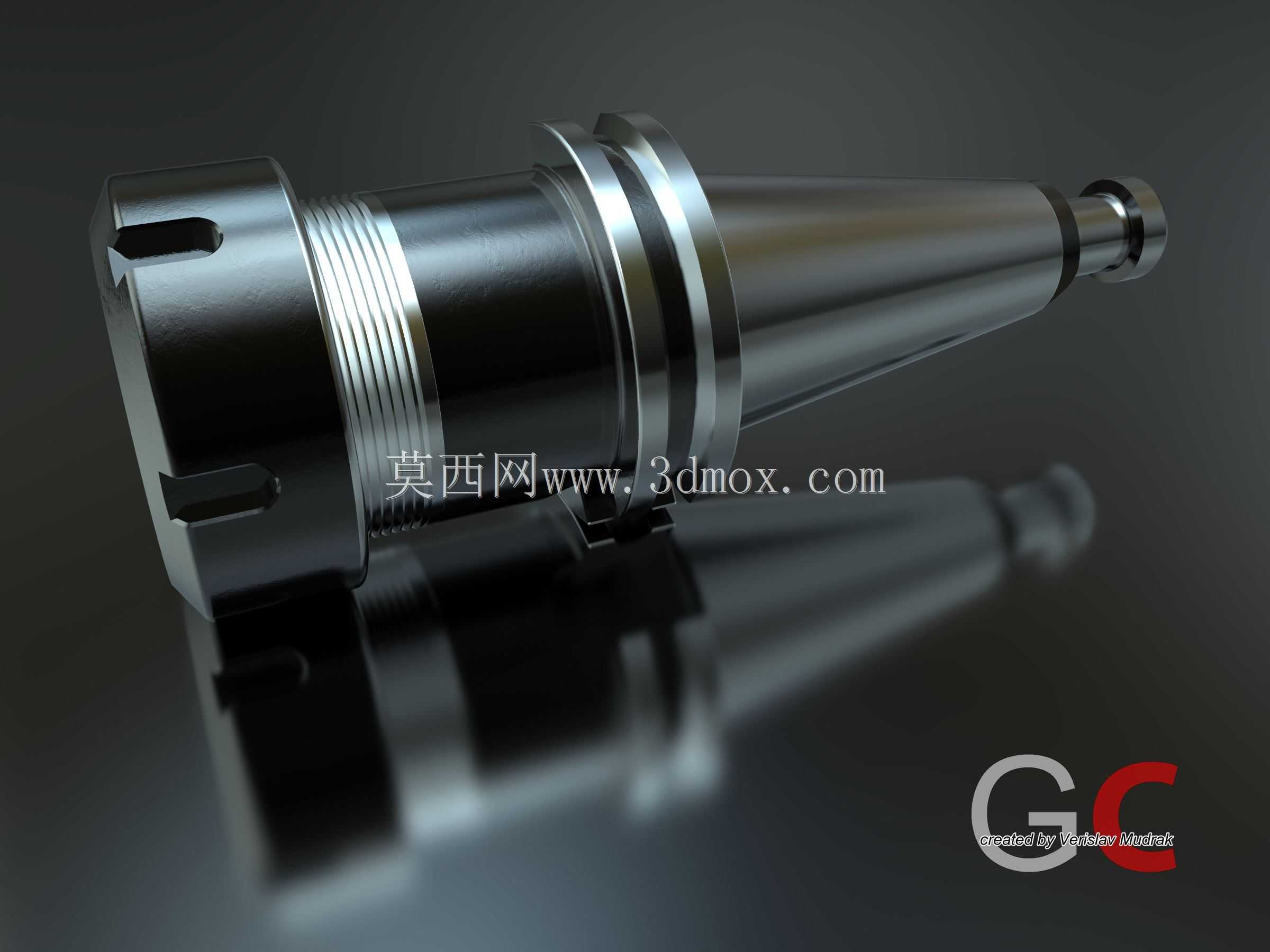

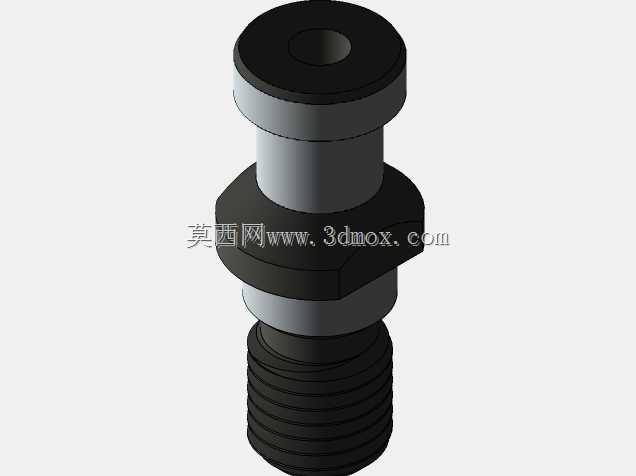

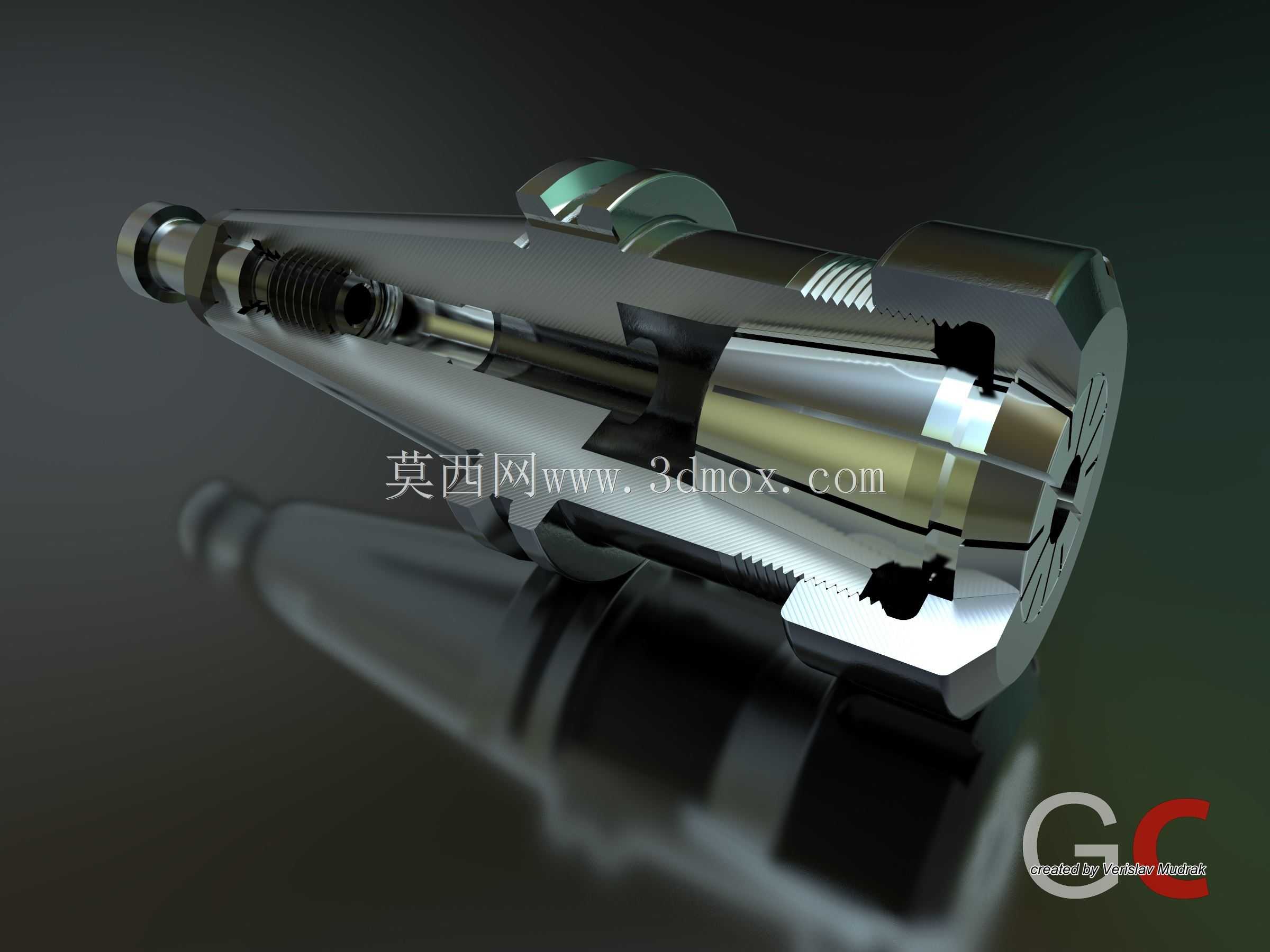

在数控铣削、加工中心作业的生产场景中，刀具夹持系统的精度与刚性直接决定了工件加工的表面质量与尺寸公差，ER系列弹性夹头刀柄是当前离散制造领域应用覆盖面最广的刀具装夹组件，这款适配SK40主轴接口的ER40夹头刀柄，主要承担主轴与切削刀具之间的动力传递、同轴度保持功能，可装夹直柄铣刀、钻头、铰刀、丝锥等多类切削刀具，覆盖从粗加工开料到半精加工、精加工的全工序装夹需求，在通用机械加工、模具制造、汽车零部件生产、航空航天结构件加工等场景中都能稳定适配。从功能特性来看，这款夹头刀柄采用ER40规格的弹性夹套配合结构，依靠夹套的均匀径向变形实现对刀具柄部的周向抱紧，夹持范围覆盖3mm至26mm直径的直柄刀具，夹持状态下的径向跳动可控制在0.005mm以内，能有效降低高速切削过程中的刀具振颤，延长刀具使用寿命，提升加工面的光洁度。刀柄主体采用合金结构钢整体锻造成型，经过渗碳淬火处理后表面硬度达到HRC58-62，芯部保持足够的韧性，既可以承受大切深粗加工时的切削扭矩，也能抵抗频繁换刀带来的接触磨损，延长刀柄的整体服役周期。从设计思路层面，这款刀柄严格遵循DIN 69871标准的SK40主轴接口规范，锥面采用7:24的标准锥度，与主轴锥孔的接触面积不低于90%，保证主轴动力传递的刚性与定位精度；刀柄与夹头配合的内锥面与主轴锥面的同轴度经过精密磨削，确保装夹刀具后刀具回转中心与主轴回转中心的重合度；刀柄尾部的拉钉适配标准主轴拉爪结构，换刀时可实现稳定的自动抓取与锁紧，满足加工中心自动换刀的作业需求。螺母采用带滚珠的锁紧结构，降低锁紧过程中的摩擦阻力，操作人员使用标准扳手即可达到要求的锁紧扭矩，避免因锁紧力不足导致的刀具打滑、飞脱风险，同时也能减少夹套的不均匀受力，延长弹性夹头的使用寿命。从安装边界与尺寸来看，这款SK40-ER40刀柄的锥柄大端直径为44.45mm，与主轴端面贴合的法兰端面经过精密磨削，保证轴向定位精度；刀柄的总长度适配常规加工中心的换刀空间，不会在换刀过程中与刀库、机床护罩发生干涉；夹头安装位置的外径尺寸经过优化，在保证足够结构刚性的前提下，尽可能缩小避让空间，可实现工件侧壁、深腔位置的近距离加工，拓展刀具的加工可达范围。日常使用中，只需根据待装夹刀具的柄径选择对应规格的ER40弹性夹套，将夹套嵌入锁紧螺母后装入刀具，再将螺母旋紧在刀柄本体上即可完成装夹，操作便捷，夹持稳定，是数控加工环节不可或缺的核心配套组件。
