双轴摆角数控铣削加工动力头结构

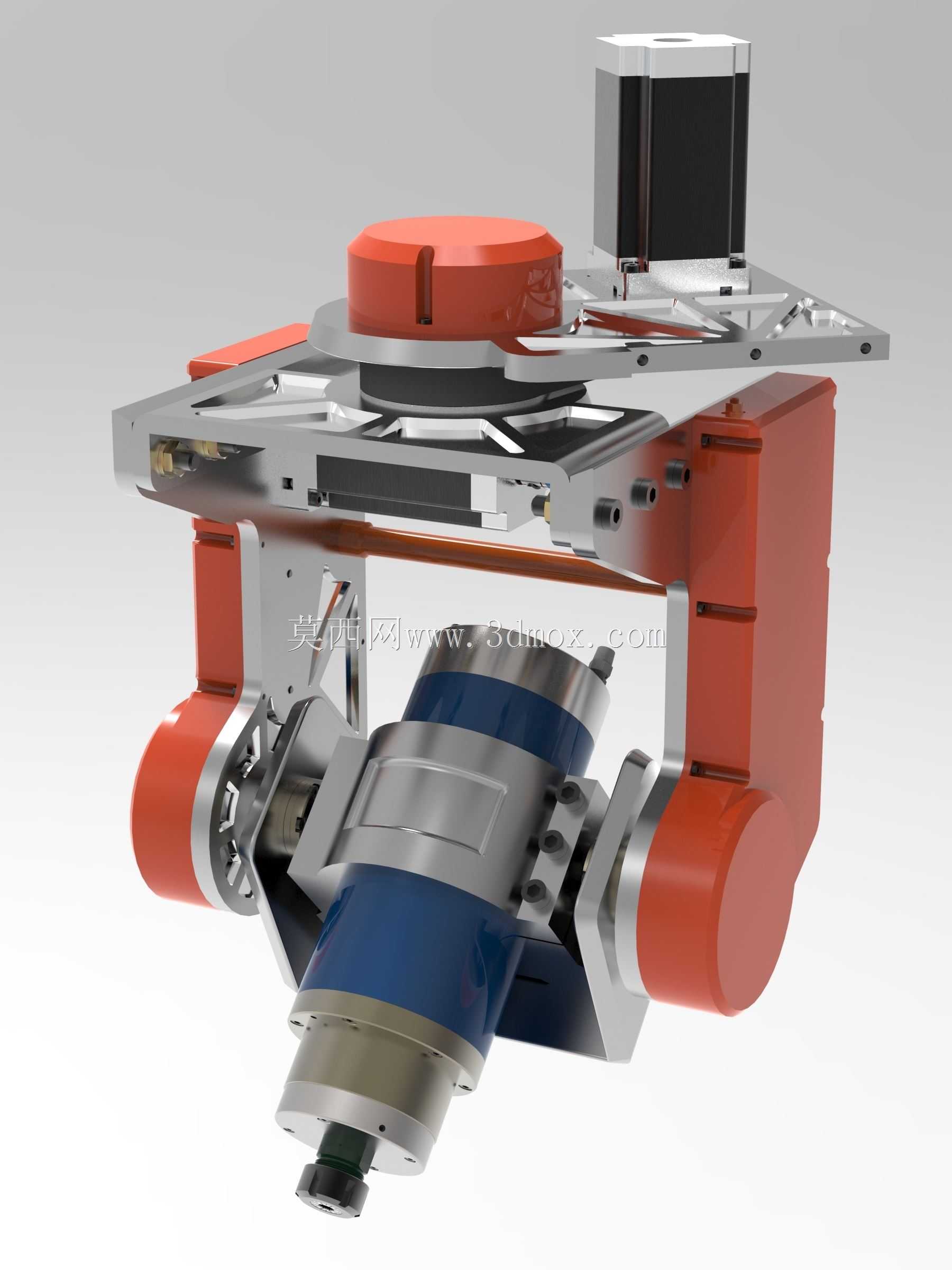

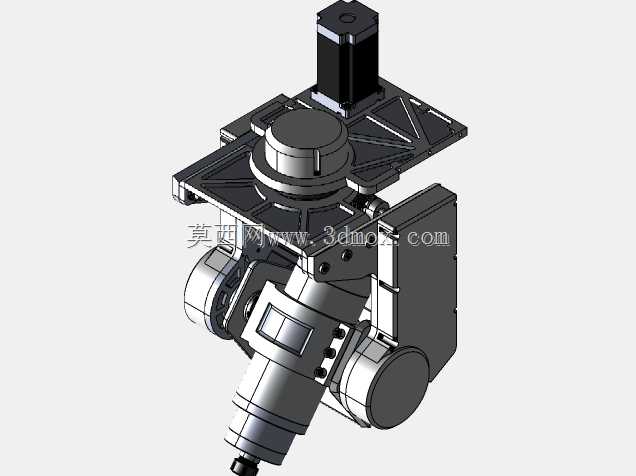

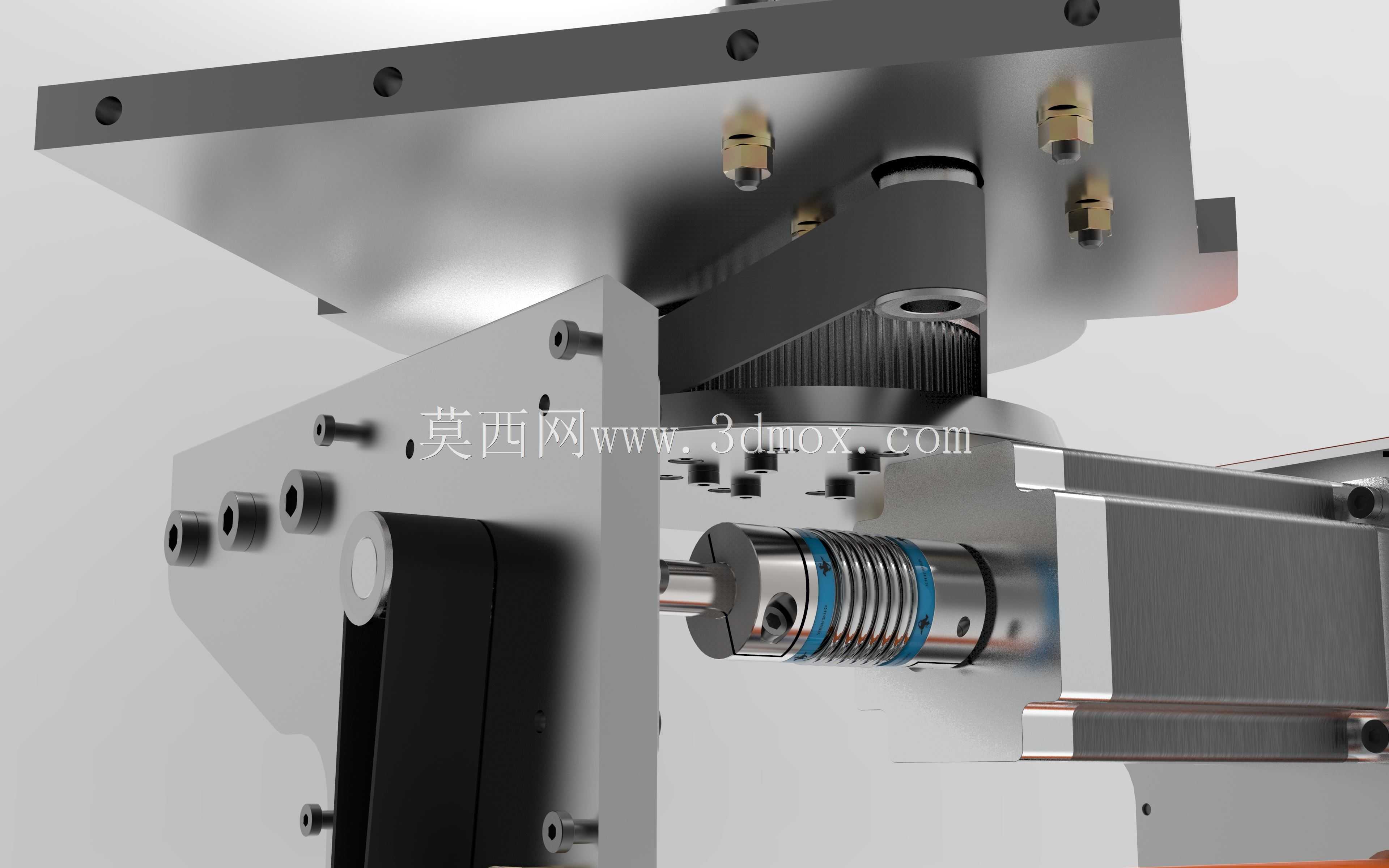

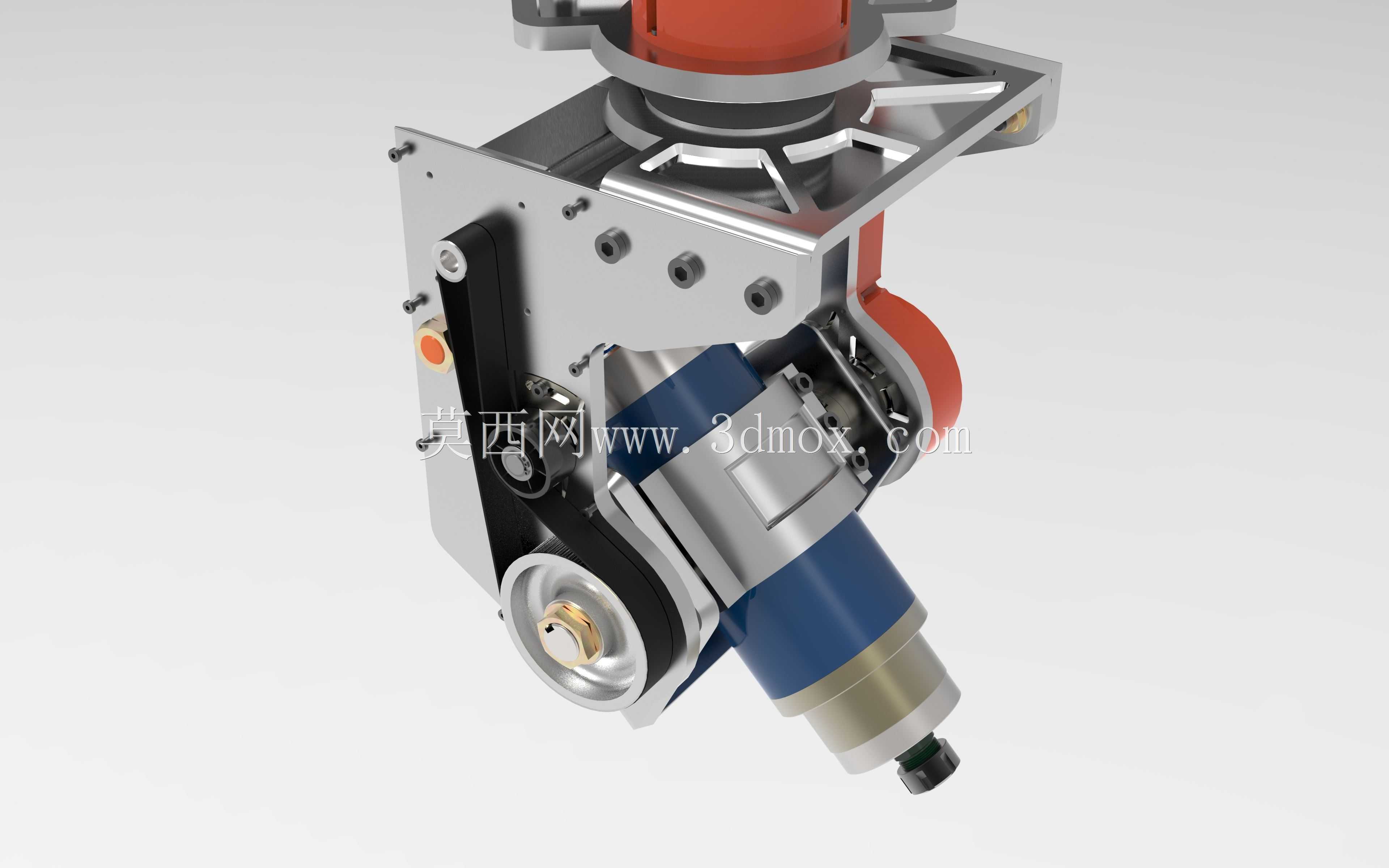

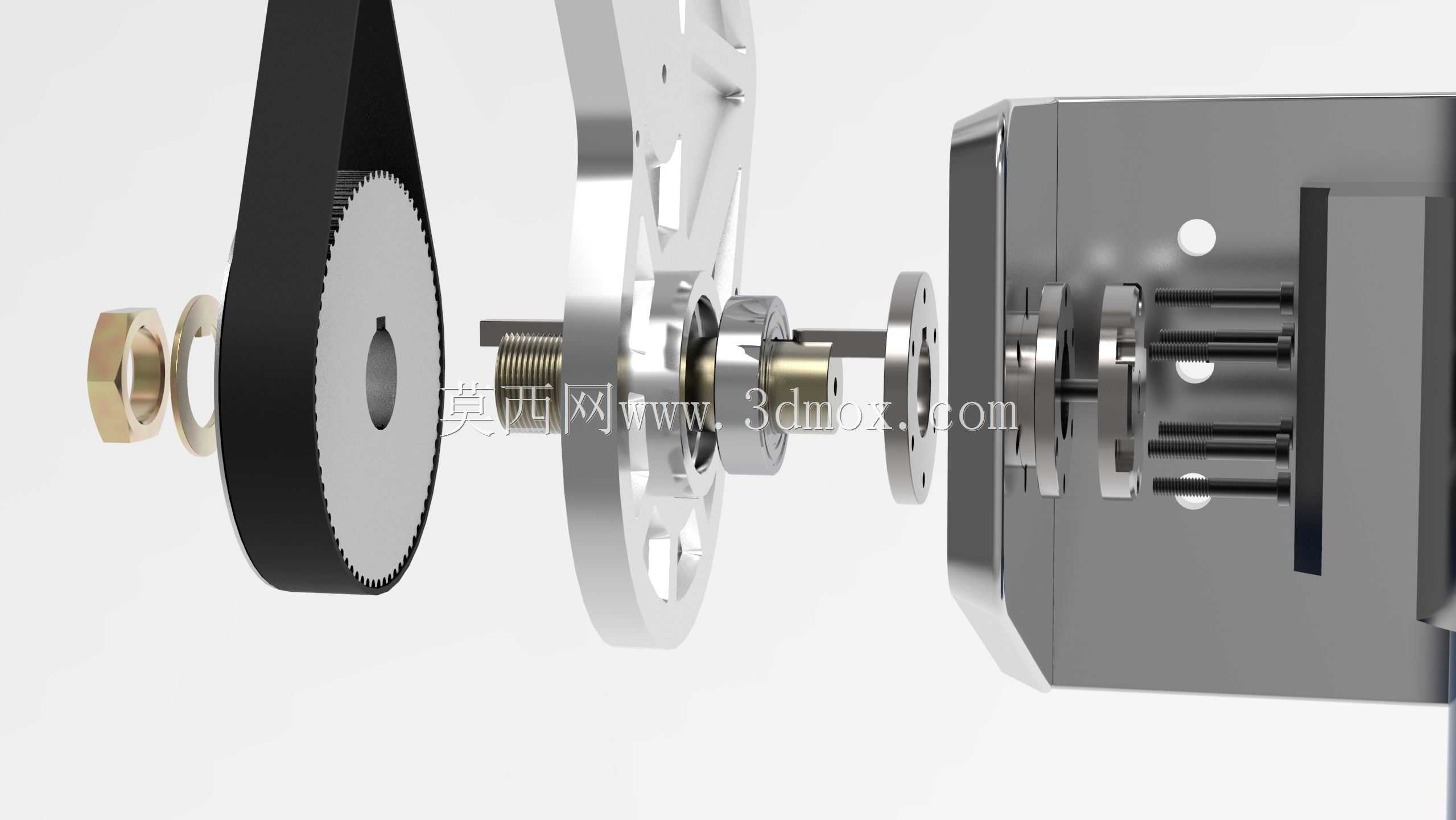

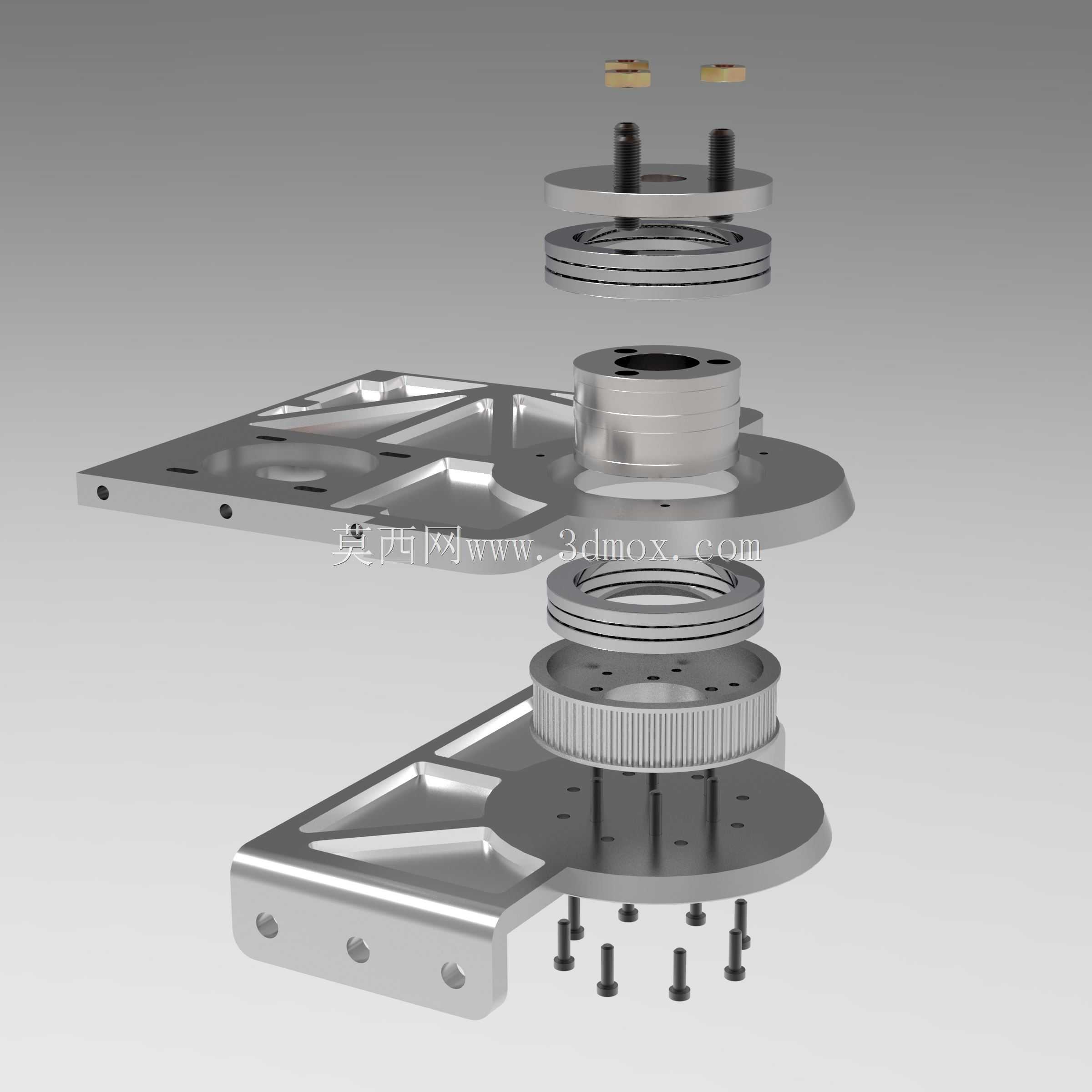

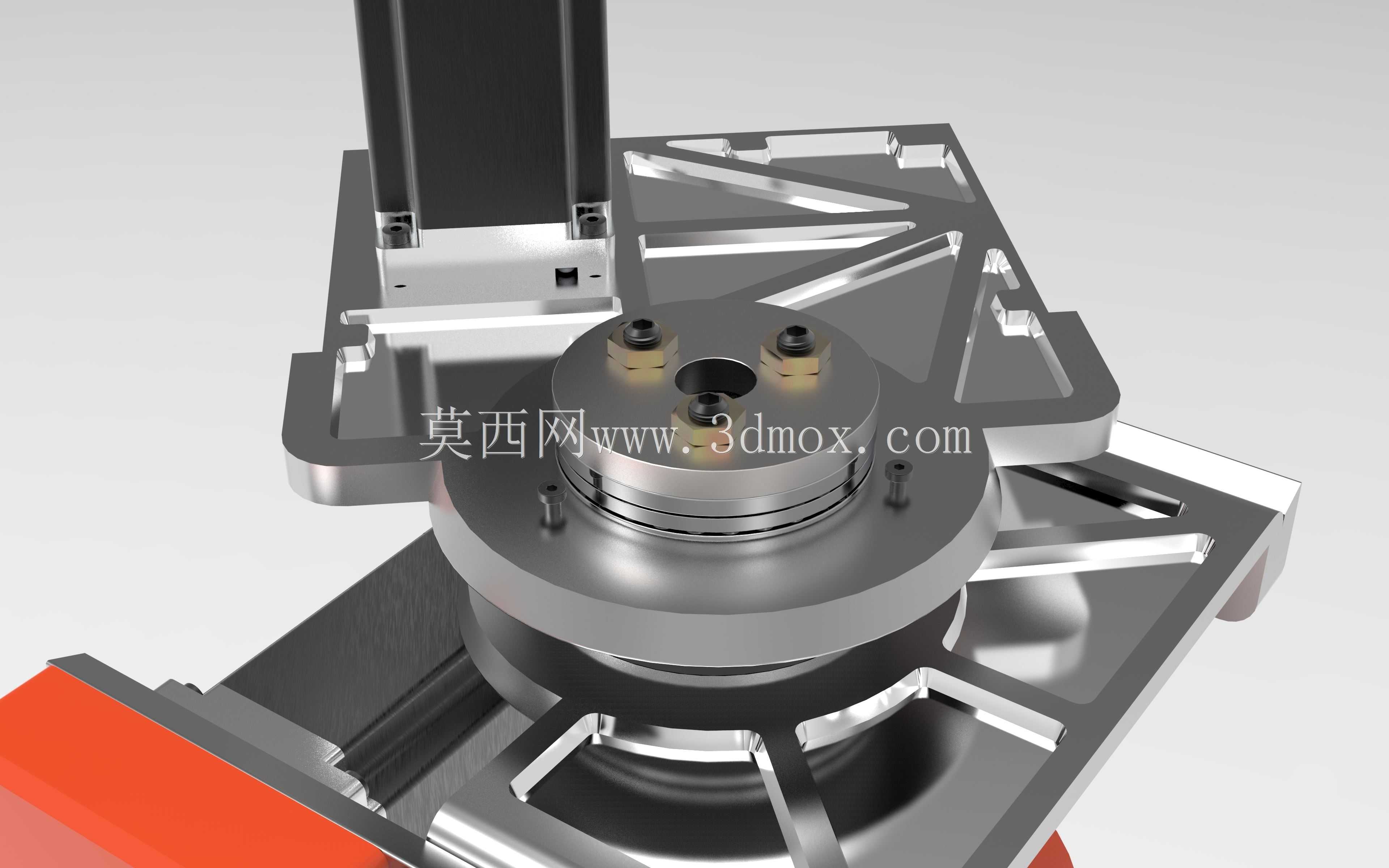

这款双轴摆角铣头是多轴数控加工设备的核心执行部件，主要适配龙门加工中心、五轴联动铣削设备，广泛应用于航空航天复杂结构件加工、汽车模具型腔精加工、大型工程机械结构件多面铣削场景，能够在一次装夹工件的前提下完成倾斜面、空间曲面、斜孔等多特征的连续加工，有效减少工件重复装夹带来的定位误差，大幅提升复杂零件的加工精度与生产效率。从实际加工用途来看，该部件可搭载不同规格的铣削刀具，完成平面铣削、轮廓铣削、倒角、钻孔等多类加工工序，双轴联动的摆角结构可实现主轴在空间范围内的角度调整，覆盖传统直连主轴无法触及的加工区域，尤其适合带倒扣结构、复杂拔模角度的模具零件，以及航空领域带空间角度安装位的结构件加工。在功能特性设计上，该结构采用对称式双摆轴布局，两侧的回转驱动单元可实现两个旋转轴的独立或联动运转，主轴单元采用高刚性筒夹式装夹结构，搭配大扭矩传动结构，可在重切削工况下保持足够的切削刚性，减少加工振刀问题；上部的安装基板预留了标准化的安装定位孔位，可与不同规格的机床滑枕端面匹配，基板上集成的走线与管路排布结构，可将驱动线缆、冷却管路规整收纳，避免摆角运转过程中出现管线拉扯、干涉问题。设计思路上，整体采用高刚性框架式承载结构，两侧回转支承部位做了加厚加强处理，平衡摆角切削时的侧向切削力，主轴单元做了动平衡优化设计，可适配高转速精加工工况，同时兼顾重切削的刚性需求；外露的旋转部位做了防护结构设计，可阻挡加工过程中产生的切屑、切削液进入传动腔体，延长内部传动部件的使用寿命。从安装边界来看，上部安装基板采用方形法兰式安装面，安装孔位呈对称排布，可适配主流中型龙门加工中心的滑枕安装尺寸，整体摆角运转过程中，两侧回转单元的外轮廓不会超出安装基板的边界范围，不会与机床工作台、工件夹具产生运动干涉；主轴端面到安装基准面的距离经过优化设计，既保证了足够的加工行程范围，也避免了悬伸过长带来的刚性衰减问题，可在有效加工行程内保持稳定的切削精度。
