桌面级铝型材框架数控钻床结构设计

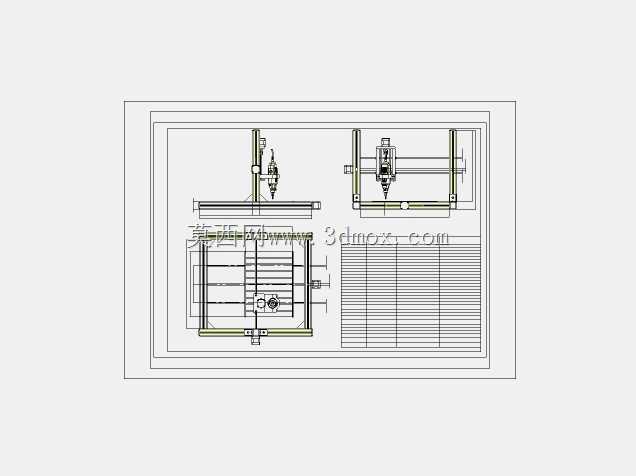

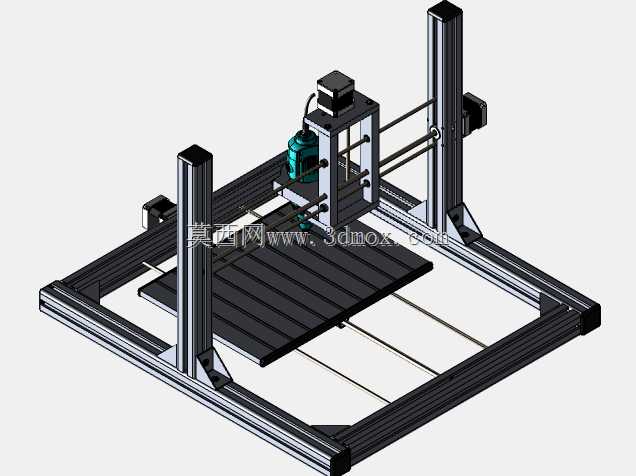

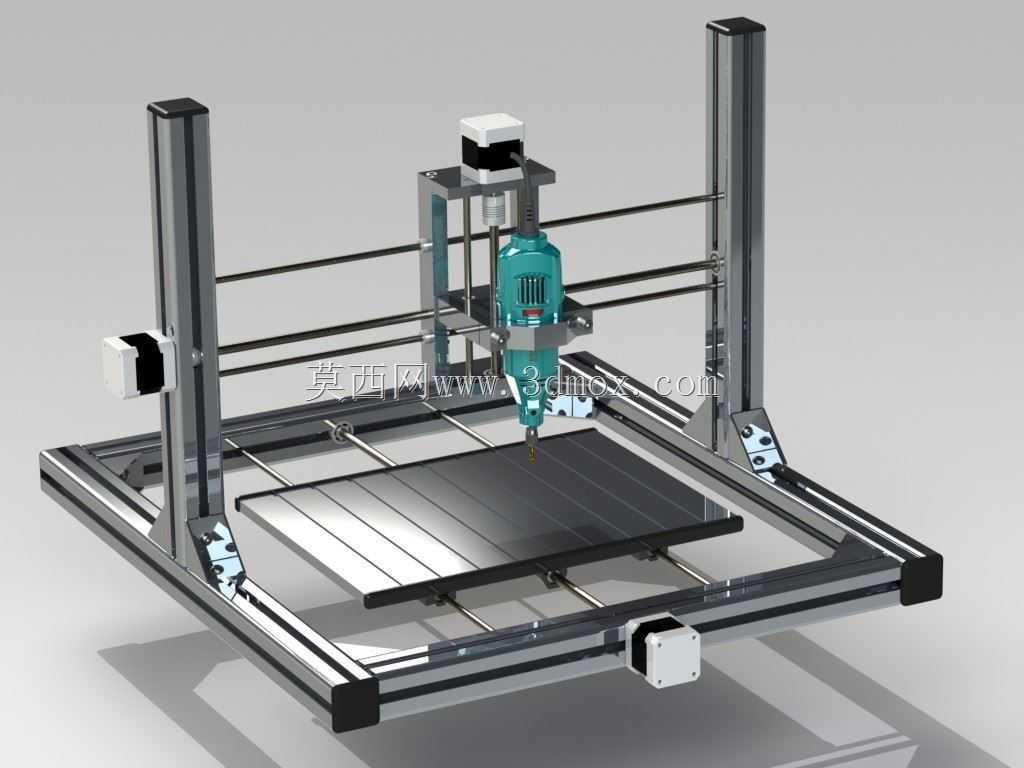

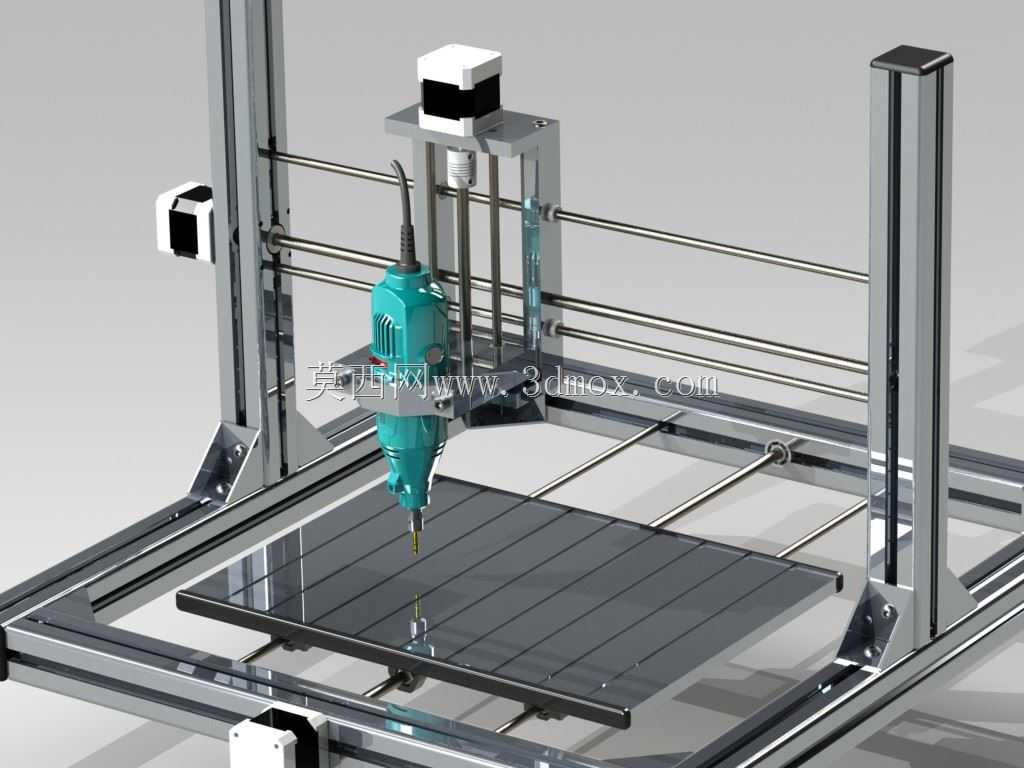

这款数控钻床主要面向小型加工工坊、创客空间、职业院校实训教学以及小批量定制化零件加工场景，可针对亚克力、薄铝板、PVC板、软金属、复合板材等多种材质完成精准的钻孔、浅铣削加工工序，能够替代传统人工台钻完成重复定位精度要求高、孔位排布复杂的加工任务，有效降低人工操作的误差率，提升小批量零件加工的一致性。设备整体采用工业铝型材搭建主体框架，这种设计思路既保证了机架的结构刚性，又兼顾了组装调试的便捷性，铝型材自带的T型槽结构可以灵活调整各部件的安装位置，方便后期根据加工需求拓展夹具、辅助定位装置或者更换不同功率的钻削主轴。从结构布局来看，设备采用经典的笛卡尔三轴传动方案，X轴负责带动加工平台做前后方向的进给运动，Y轴负责带动主轴安装横梁做左右方向的横向移动，Z轴负责带动钻削主轴完成上下方向的进给与钻削动作，三轴均采用光轴搭配直线轴承的导向结构，配合丝杆传动实现精准的位移控制，传动阻力小、运行平稳，能够保证钻孔过程中主轴不会出现偏移晃量。设备的核心加工部件采用通用款高速电钻作为钻削动力头，夹持范围覆盖常规的小型麻花钻头，既可以满足常规的钻孔加工需求，也方便使用者根据加工材质更换不同规格的钻头，降低了后期的耗材更换成本。主轴两侧预留了限位开关安装位，能够在Z轴下行到极限位置时触发停机保护，避免钻头击穿工作台面或者撞坏传动结构。加工平台采用平整的金属面板设计，表面预留了T型槽安装位，可以快速固定台虎钳、工件定位块、定制夹具等工装，适配不同外形尺寸的工件装夹需求。从安装边界来看，这款设备属于桌面级加工设备，整体占地面积小，不需要专门的大型设备安装地基，放置在常规的承重工作台面上即可完成安装调试，设备的走线全部沿铝型材槽内布置，既避免了加工过程中切屑、冷却液刮擦线路造成的安全隐患，也让整体外观更加整洁规整。设备的控制组件安装在机架侧方，预留了控制板、驱动器的安装空间，使用者可以根据自身需求搭配对应的数控控制系统，实现G代码导入自动加工、手动对刀、钻孔深度预设等功能，既可以满足入门爱好者的DIY组装需求，也可以作为小型加工场景的量产加工设备使用，在加工小尺寸塑料外壳、模型零件、教学实训工件时，能够兼顾加工精度与使用成本，相比大型工业钻床更加灵活轻便，相比手动台钻又能大幅提升加工精度与加工效率。
