带弹簧结构的金属弹性联轴器结构设计

这款弹性联轴器主要应用于各类需要补偿两轴相对偏移、缓冲减振的机械传动场景中，常见于中小型电机输出端与工作机输入端的动力连接环节，也可适配泵类、风机、轻工输送设备等对传动平稳性有一定要求的设备轴系对接场景，能够在轴系存在少量安装同轴度误差、运行中出现轴向窜动或径向偏移时，维持稳定的动力传输，避免刚性连接带来的轴系额外载荷，有效延长轴系配套轴承、密封件等易损件的使用寿命。

从功能特性来看，这款联轴器依靠内置的弹簧结构实现弹性补偿能力，相比刚性凸缘联轴器，它可以吸收传动过程中产生的小幅振动，降低冲击载荷对上下游设备的影响；相比梅花弹性联轴器，它的轴向补偿量更大，对安装时的轴向尺寸公差容忍度更高，适合安装空间紧凑、轴系对中难度较大的装配场景。联轴器两端的轴孔可根据配套轴径做适配加工，键槽结构采用标准平键连接形式，能够传递稳定的额定扭矩，金属材质的主体结构具备较好的耐磨性能与抗疲劳强度，可在常规工业环境下长期稳定运行，无需频繁维护更换弹性元件。

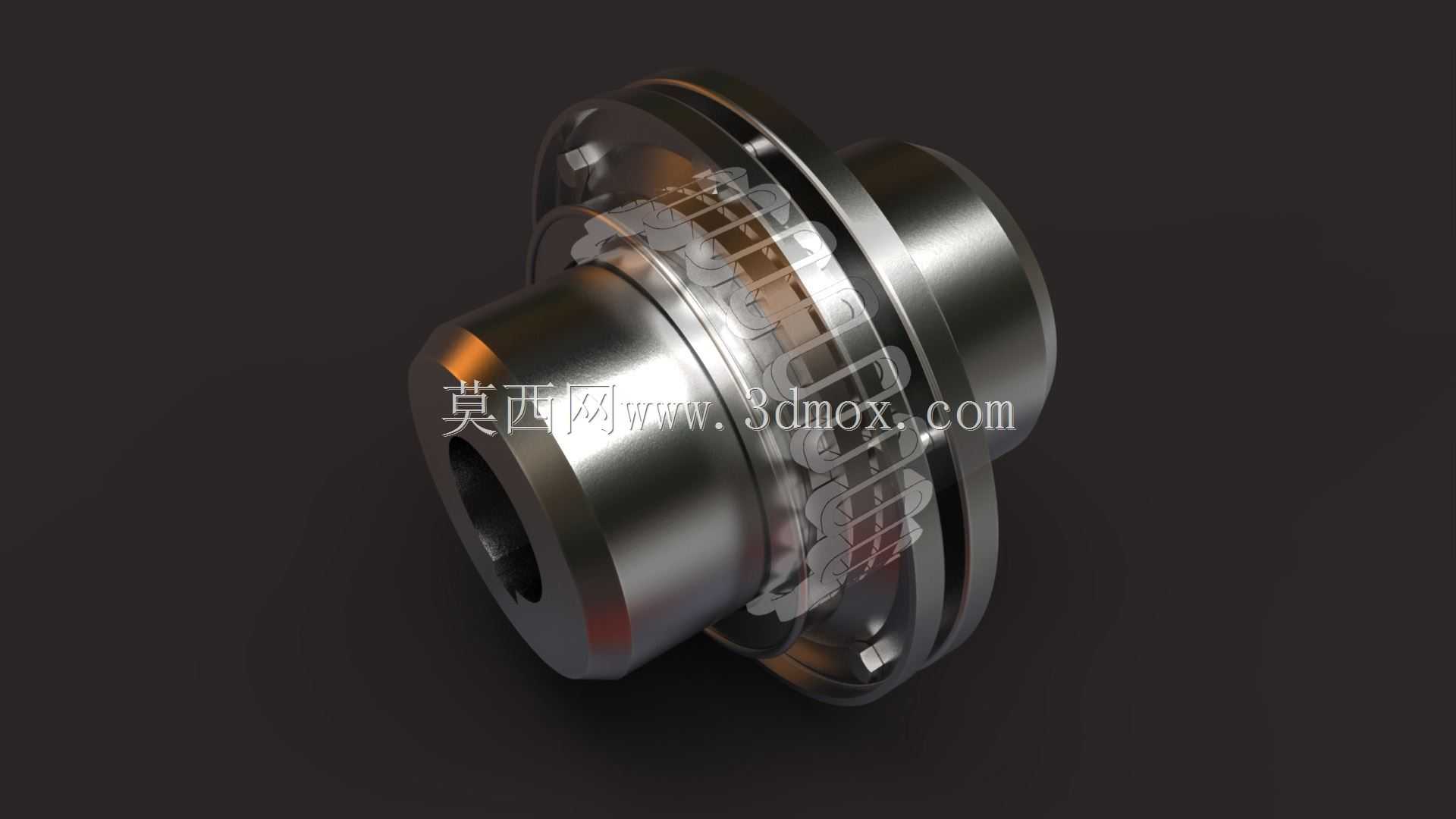

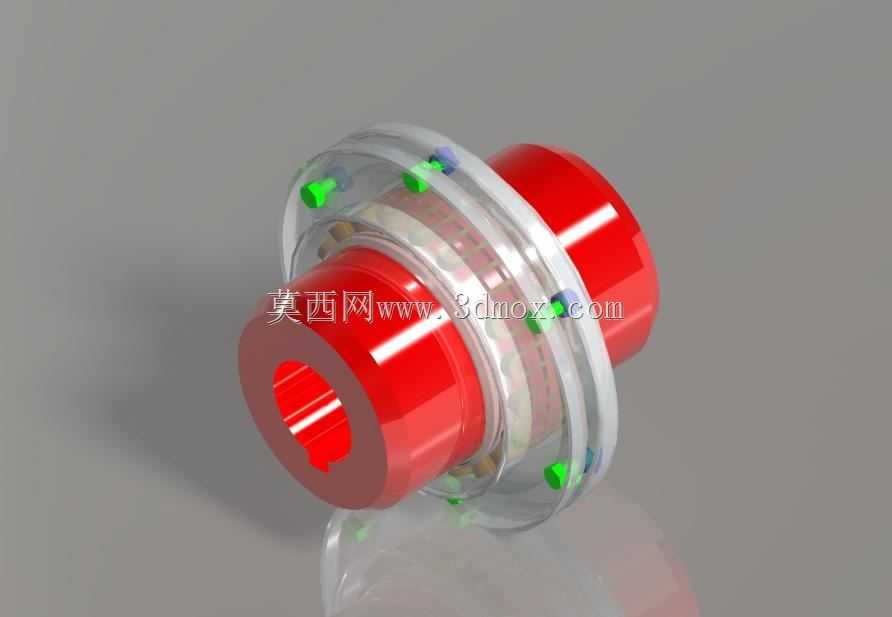

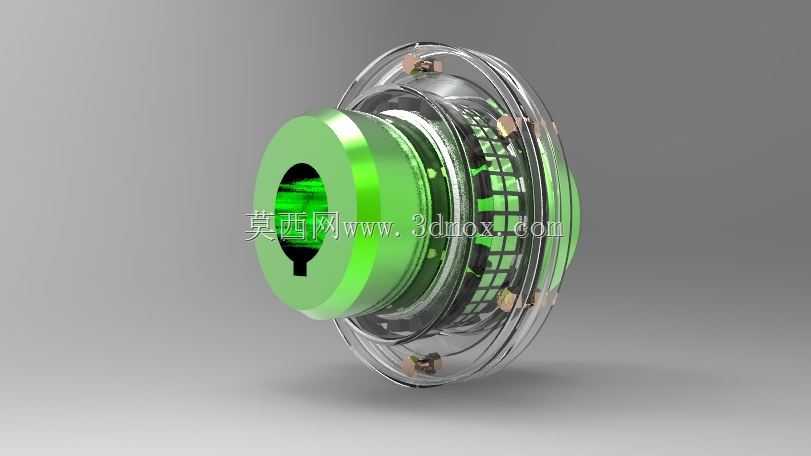

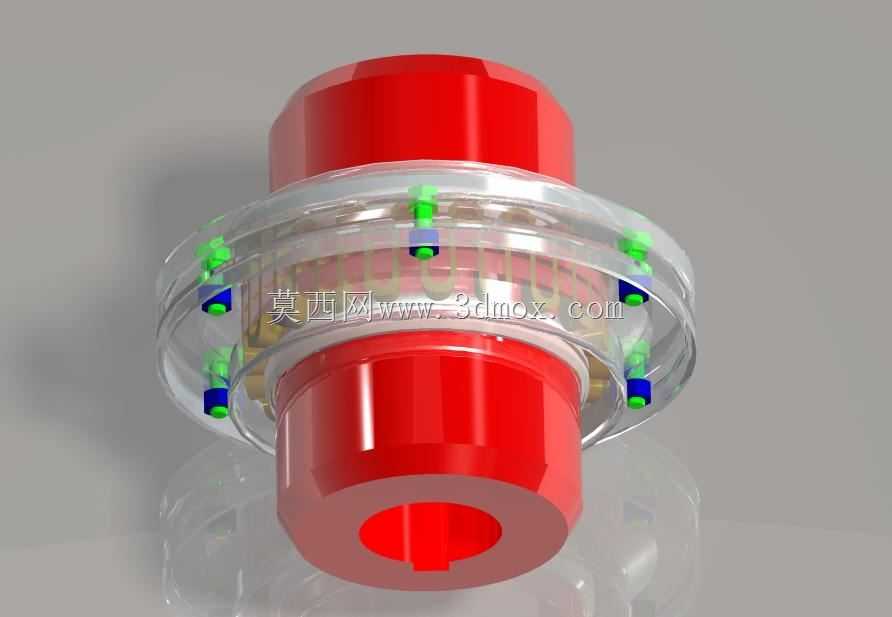

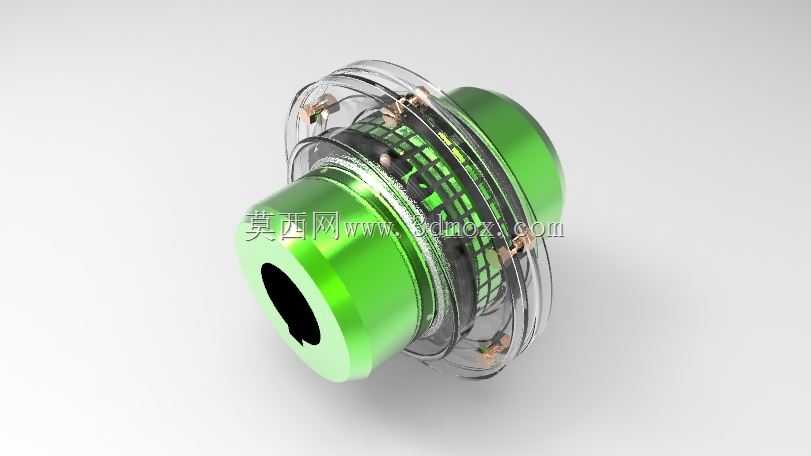

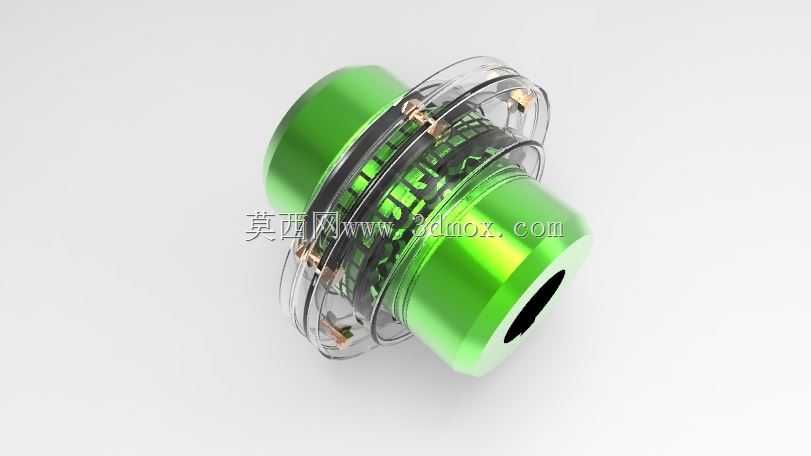

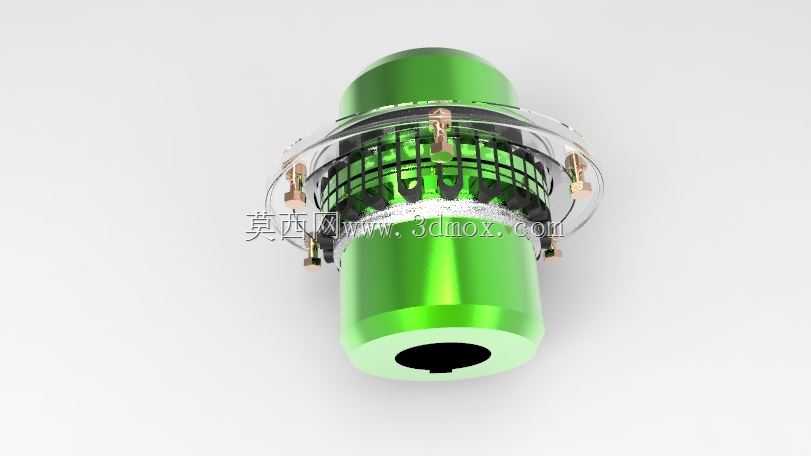

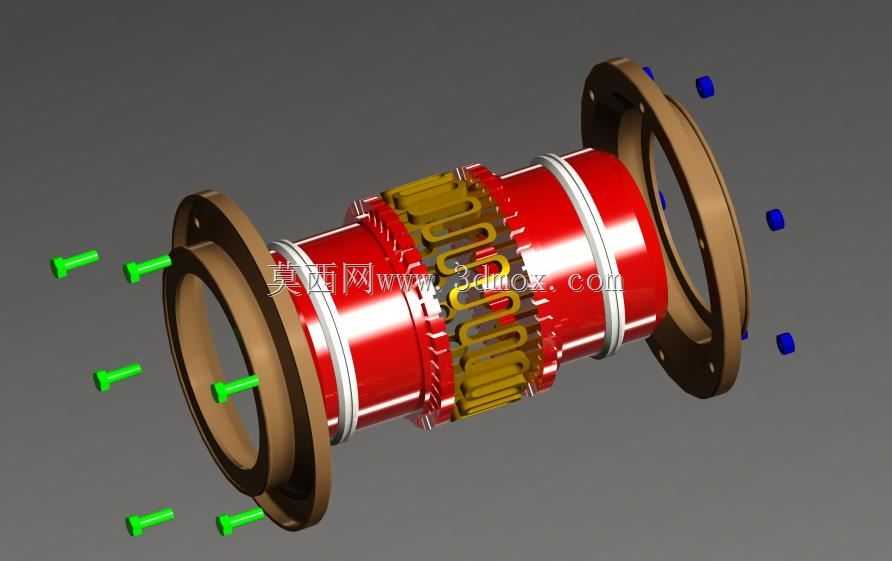

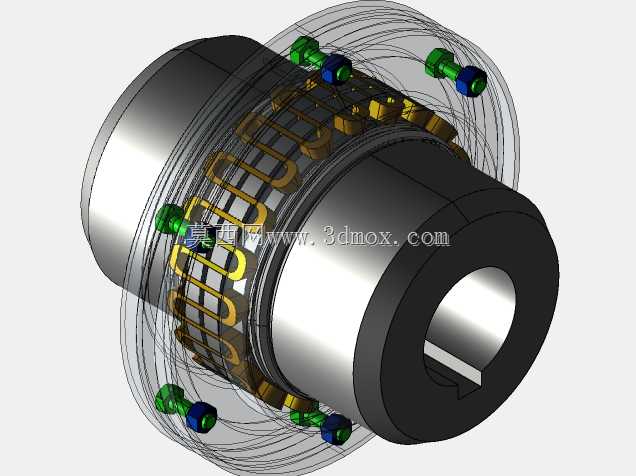

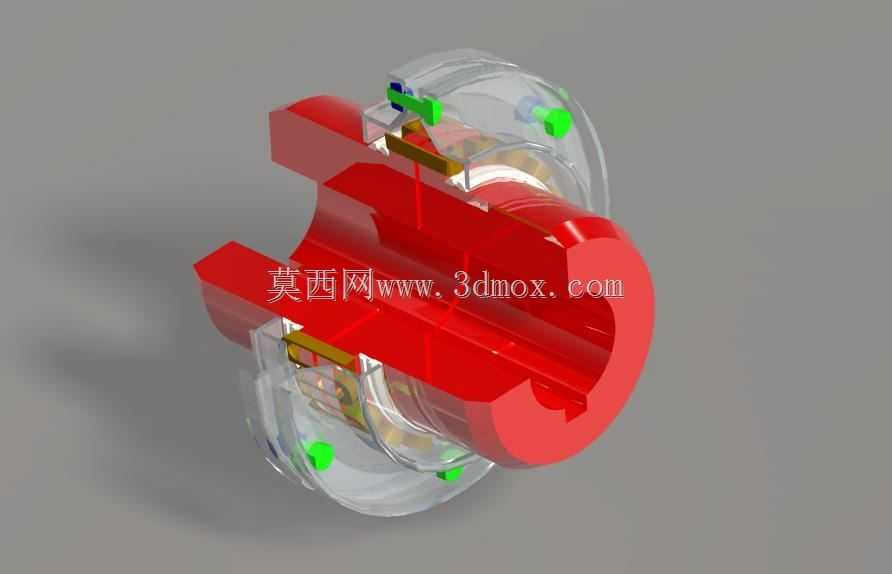

在设计思路上，这款联轴器采用对称式回转结构，主体分为左右两个带法兰边的半联轴器，中间通过弹簧结构实现弹性连接，法兰边的止口结构保证两半联轴器装配时的同轴度基准，外圆的光滑过渡设计避免运行过程中出现应力集中，轴孔与法兰端面的垂直度公差严格控制在机械传动通用公差范围内，保证装配后轴系不会出现偏摆。弹簧的刚度参数经过匹配计算，既能够满足额定扭矩下的传动需求，不会出现打滑或弹性变形过大导致的传动滞后，又能保留足够的弹性变形量来补偿轴系偏移。

从安装边界来看，这款联轴器整体为回转类结构，最大外圆直径适配常规中小型传动设备的安装空间，轴向总长度紧凑，不会占用过多轴系方向的装配尺寸，安装时仅需要将两半联轴器分别固定在主动轴与从动轴端，对齐止口后完成连接即可，不需要额外的复杂安装工装，适配的轴径范围覆盖常用的中小型电机输出轴尺寸，可直接替换同规格的刚性联轴器，不需要对原有设备的安装结构做额外改动。联轴器的金属表面做了防锈处理，可在常规湿度的工业车间环境下使用，不会轻易出现锈蚀卡滞的问题，后期拆卸维护也较为便捷。
