ER40弹性夹头成套收纳工装设计

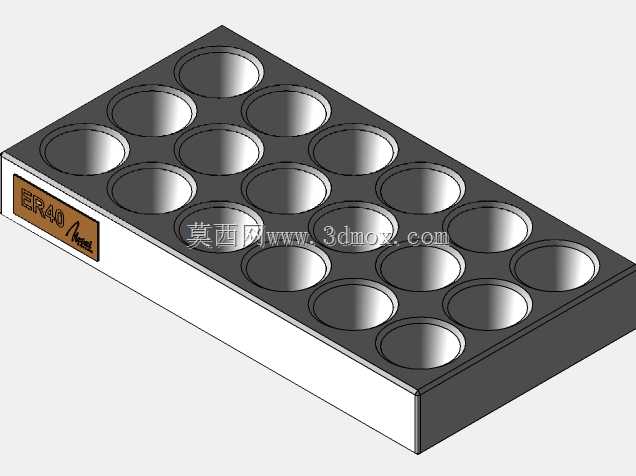

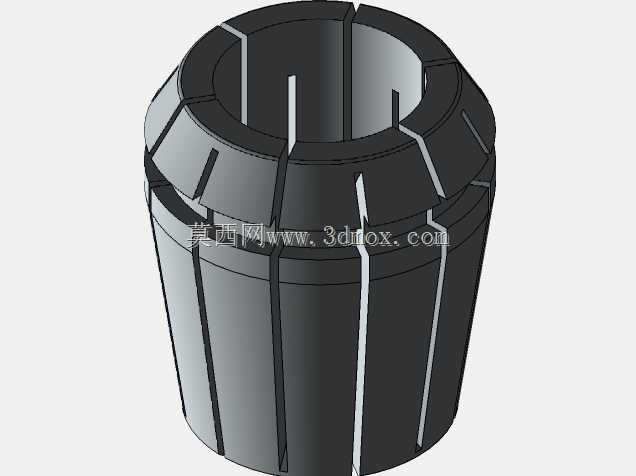

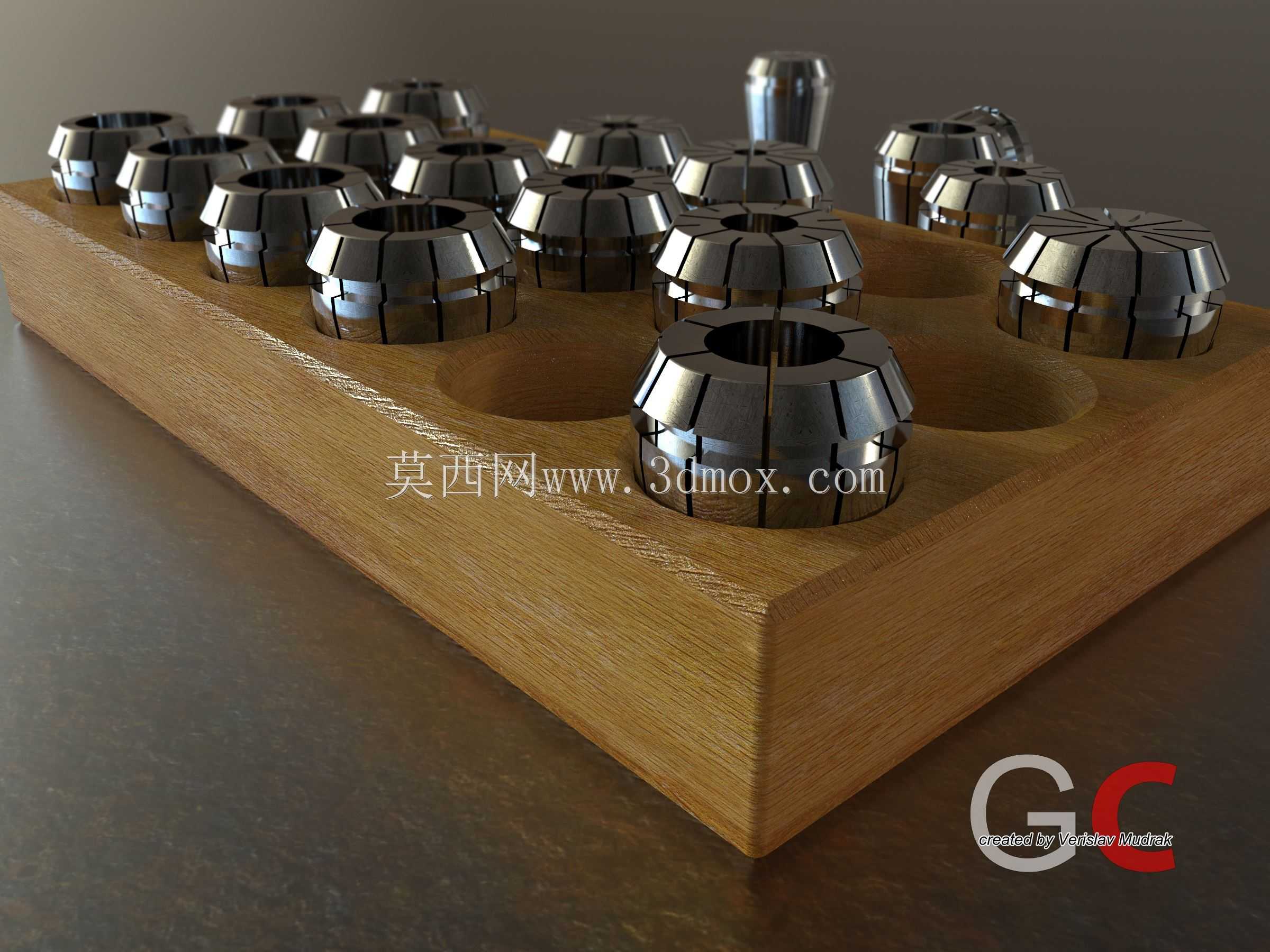

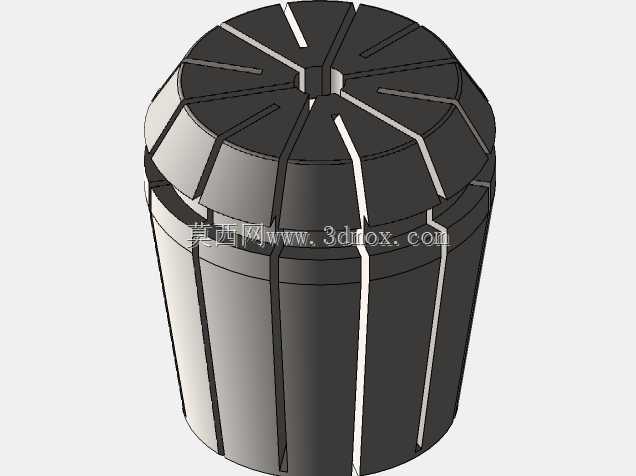

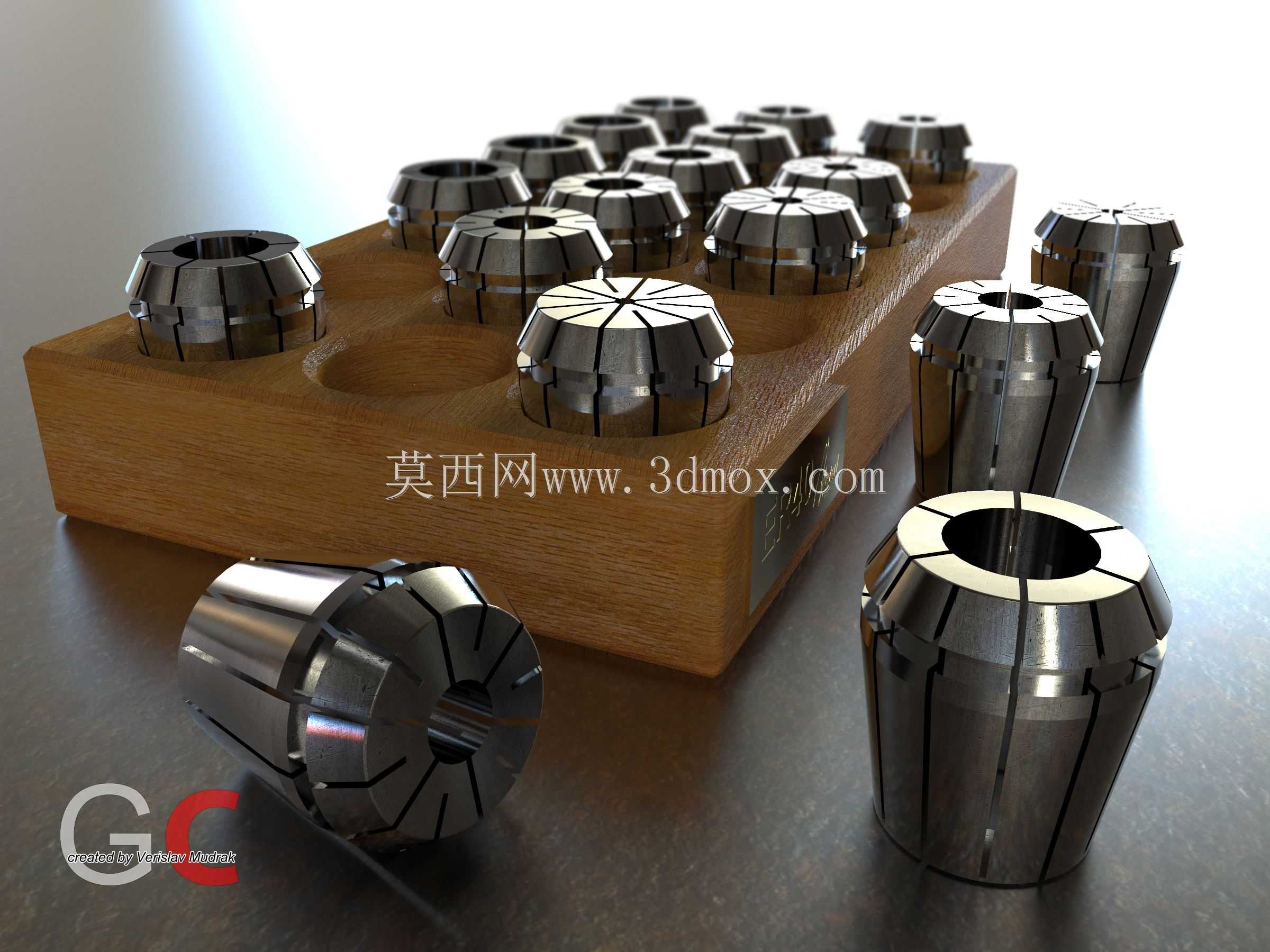

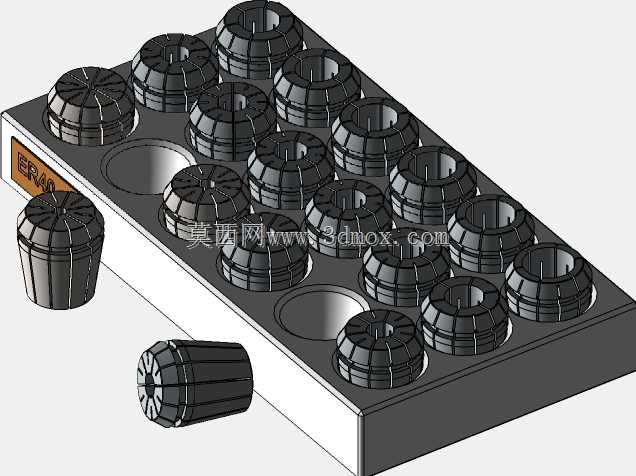

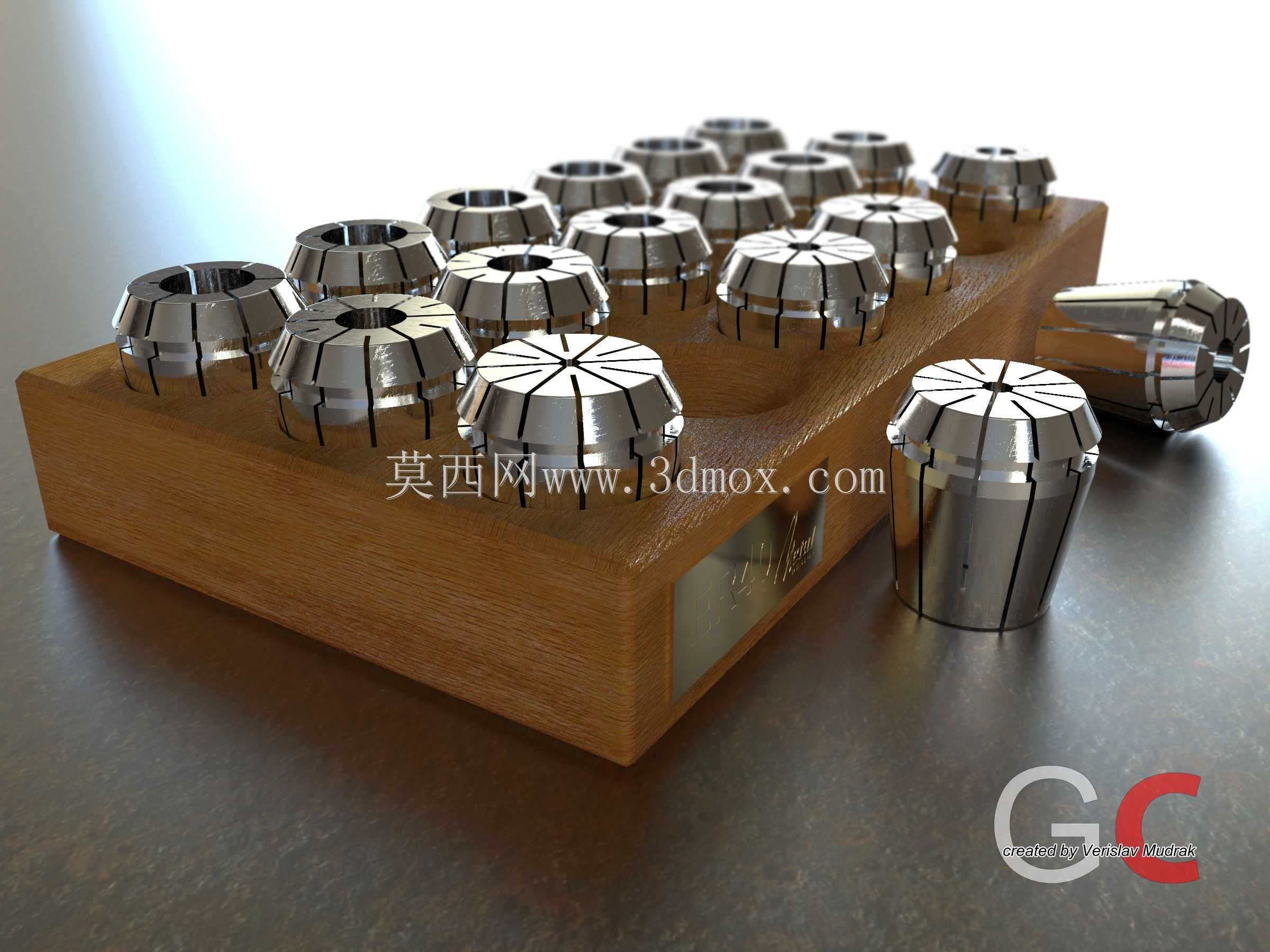

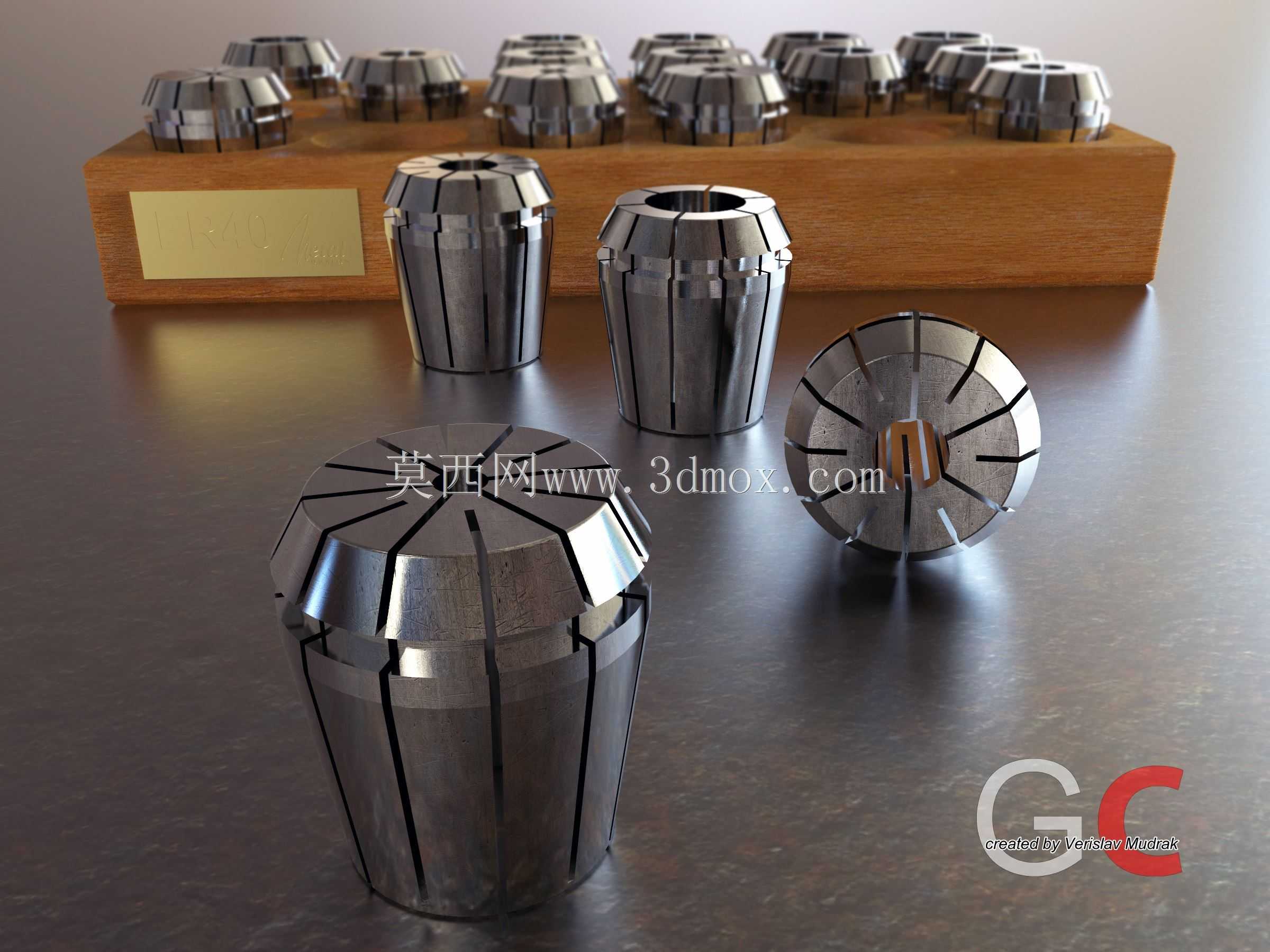

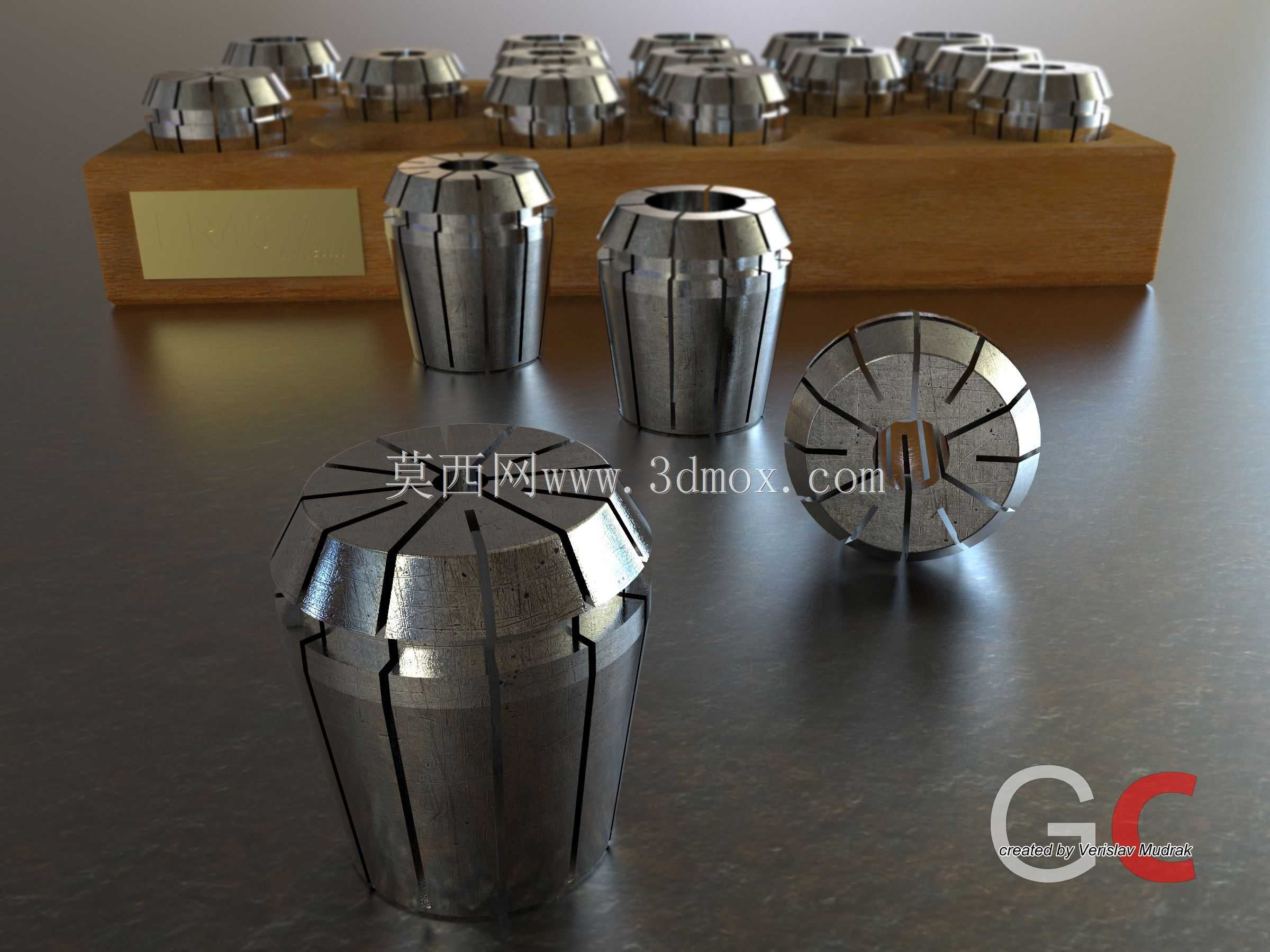

这套ER40夹头套件是面向数控铣削、加工中心、雕刻机等金属切削设备打造的刀具夹持配套组件，整套产品包含多规格ER40型弹性筒夹与专用木质收纳底座，覆盖常规加工场景下的刀柄夹持尺寸范围，可满足不同直径铣刀、钻头、丝锥等切削刀具的装夹需求。在实际机加工生产场景中，ER系列弹性夹头是刀柄系统中应用最广泛的夹持元件，相比一体式刀套，弹性夹头通过自身的均匀收缩变形实现对刀具柄部的抱紧，具备夹持精度高、适用范围广、换刀效率高的优势，广泛应用于普通铣床、CNC加工中心、精雕机、木工雕刻设备等需要回转刀具夹持的加工工位。这套夹头在设计上严格遵循ER40夹头的标准外形参数，单个夹头的外锥面与ER40刀柄的内锥孔完全匹配，安装时配合锁紧螺母的轴向压紧力，可推动夹头沿锥面轴向移动，迫使夹头周向均匀收缩，从而实现对刀具柄部的高精度定心与牢固夹持，夹持状态下的径向跳动可控制在极小范围内，能有效保障高速切削过程中的刀具稳定性，减少加工振纹，提升工件表面加工质量与刀具使用寿命。夹头本体采用优质弹簧钢材质加工，经热处理后具备优异的弹性与耐磨性，反复松紧后仍能保持稳定的夹持力与形变恢复能力，夹头周向均匀分布的收缩缝经过精密线切割加工，缝宽均匀一致，收缩过程中各瓣夹爪受力均匀，不会出现偏摆或局部应力集中的问题，可适配公制、英制等不同标准的直柄刀具。配套的木质收纳底座按照整套夹头的数量与外形尺寸设计了对应位置的定位孔，每个孔位与单个夹头的外径精准匹配，夹头放置后不会出现晃动倾倒，日常使用时可将不同夹持规格的夹头按顺序放置在对应孔位，既能够避免夹头磕碰损伤外锥面与夹持内孔，也能方便操作人员快速选取对应规格的夹头，减少换刀时的找件时间，提升车间生产的作业效率。在安装边界上，这套ER40夹头可适配所有标准ER40规格的刀柄与锁紧螺母，安装时只需将夹头压入锁紧螺母的卡槽内，再装入对应直径的刀具，随后将螺母拧入刀柄并按规定扭矩锁紧即可完成装夹，无需额外调整配件，适配性强，可直接替换同规格的常规ER40夹头投入生产使用。整套夹头覆盖的夹持范围广，从最小直径的小径钻头到大直径的面铣刀均可适配，能够满足模具加工、五金零件加工、木工雕刻等多行业的加工装夹需求，收纳底座的设计也兼顾了车间现场的5S管理要求，让工装刀具的存放更加规整有序。
