弹丸10HP球团磨制粒设备结构设计

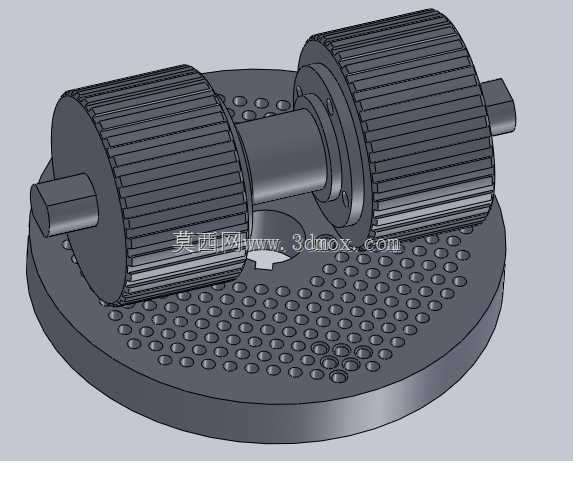

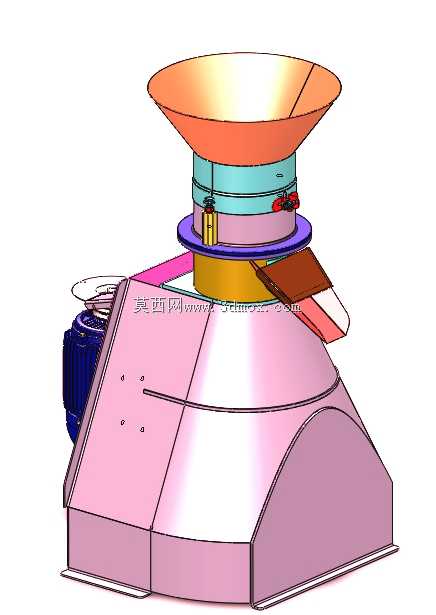

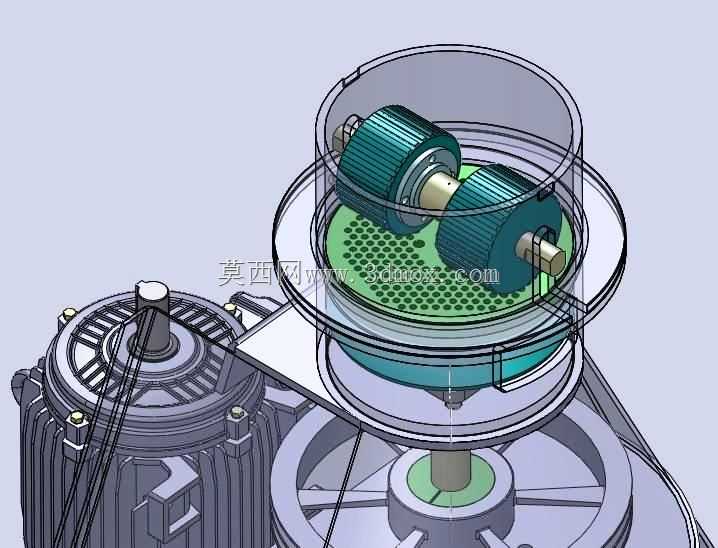

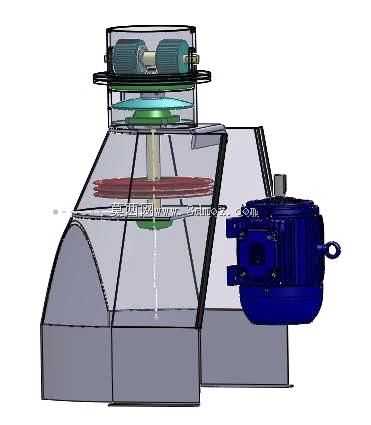

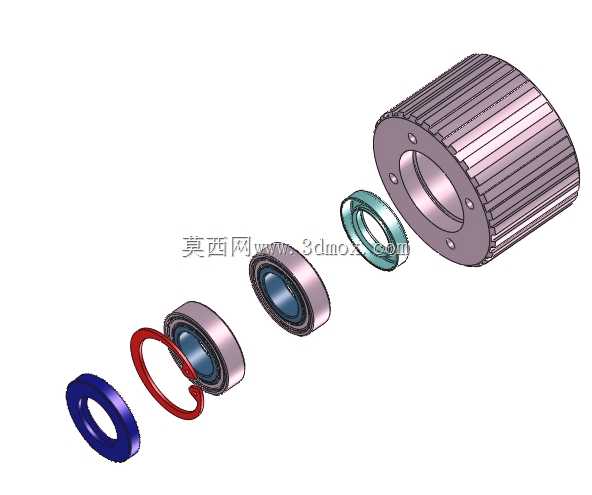

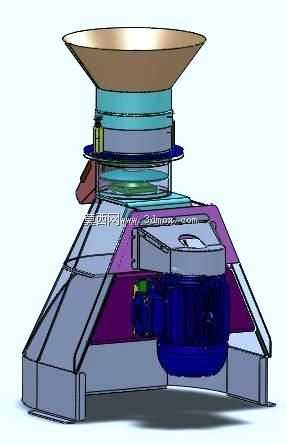

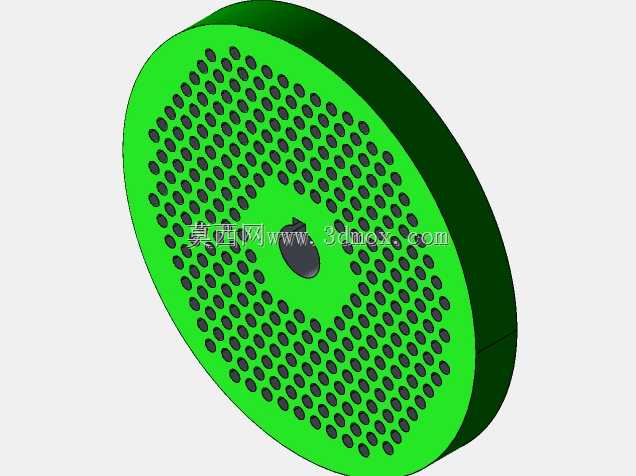

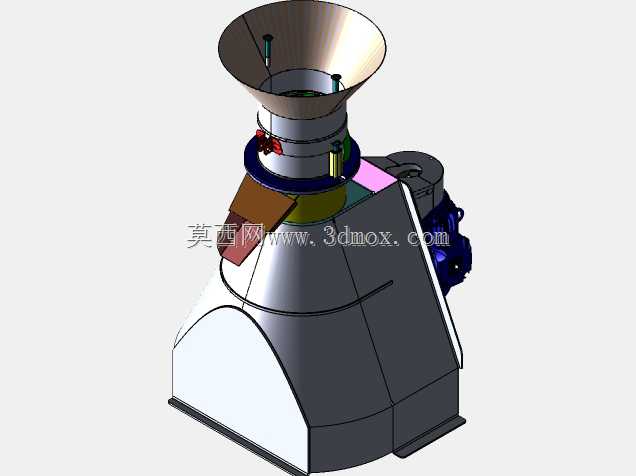

这款球团磨设备主要面向磨料加工、粉体造粒、矿粉预处理等工业生产场景，可将粉状原料通过滚搓、挤压作用制备成粒度均匀的球形颗粒，广泛应用于磨料生产、冶金球团制备、化工颗粒成型、建材原料加工等领域，能够替代传统人工制粒、平模挤压造粒的部分工序，产出的颗粒圆整度高、粒度一致性好，可满足后续烧结、研磨、筛分等工序的进料要求。设备采用立式同轴布局，底部配置驱动电机提供旋转动力，中部设置带孔筛板作为成粒工作区，上方布置两组平行的滚压辊组件，工作时底部转盘带动筛板低速旋转，送入腔体内的粉状原料在离心力作用下向筛板边缘移动，滚压辊随物料摩擦被动转动，将粉料挤压穿过筛板孔眼形成短柱状料段，料段在转盘与腔壁的环形间隙内持续滚搓，逐渐磨去棱角形成球形颗粒，最终达到目标粒度后从腔体下部的出料口排出。设计过程中重点优化了滚压辊与筛板的间隙参数，间隙可根据目标颗粒粒度在0.5-3mm范围内调整，适配不同粒径的球团生产需求；滚压辊表面采用耐磨材质包覆，可降低长期挤压粉料带来的磨损，延长易损件更换周期；腔体上部设置透明防护外罩，既可以实时观察内部成粒状态，调整进料速度匹配成粒效率，也能防止粉料运转过程中向外飞溅，改善生产现场的作业环境。设备整体安装边界紧凑，立式结构占地面积小，底部电机与主机座采用法兰直连设计，无需额外配置传动联轴器，安装时只需将主机座固定在水平混凝土地基上，接通主电源与进料输送装置即可投入使用，设备总高度适配常规工业厂房的层高要求，进料口位于腔体顶部中心位置，可直接对接上方的储料仓或螺旋喂料器，出料口位于主机座侧下方，可对接后续的筛分、烘干输送线，无需额外改造转接结构。设备的核心成粒组件采用快拆结构设计，筛板与滚压辊无需专用工具即可快速拆卸更换，切换生产不同粒度的产品时，可在短时间内完成配件更换，减少设备停机等待时间，适配多规格小批量的球团生产需求；设备运转过程中滚压辊为被动转动，无需额外配置驱动电机，整体能耗更低，运转噪音控制在工业生产允许的范围内，适合在常规生产车间内布置使用。
