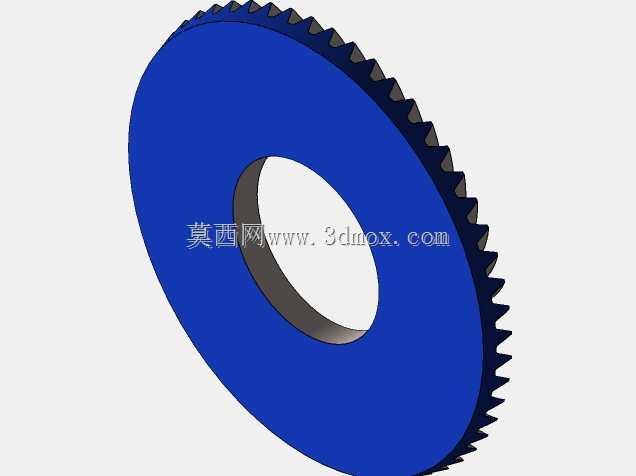

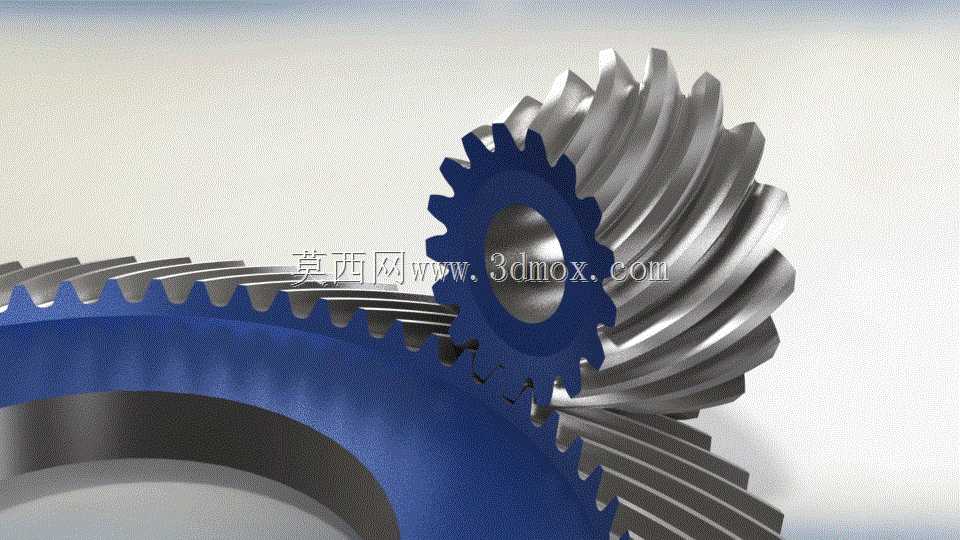

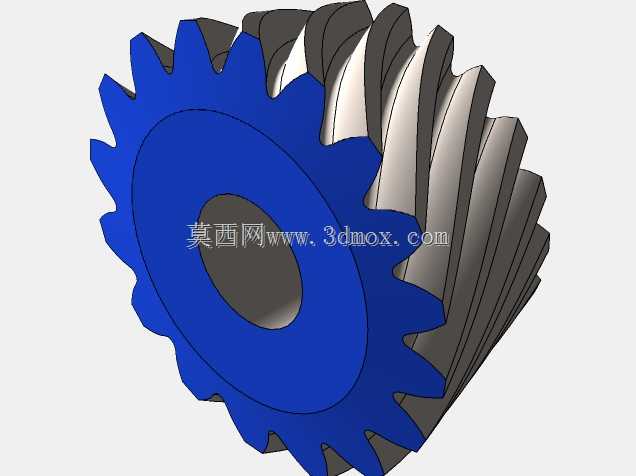

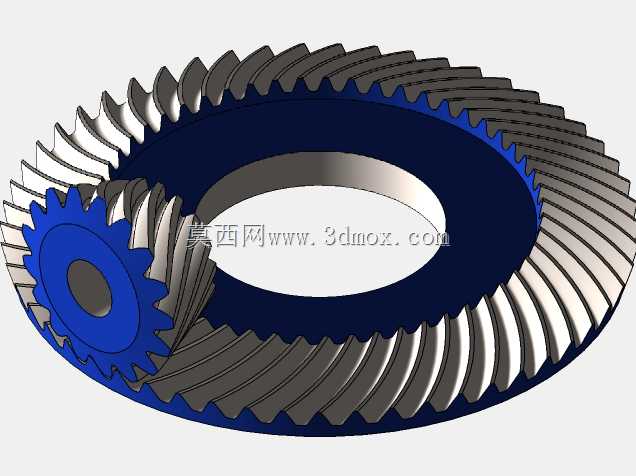

弧齿锥齿轮啮合传动结构设计

项目分类:齿轮 发布时间:2021-04-19 ID:141971
  • 弧齿锥齿轮啮合传动结构设计
  • 弧齿锥齿轮啮合传动结构设计
  • 弧齿锥齿轮啮合传动结构设计
  • 弧齿锥齿轮啮合传动结构设计
  • 弧齿锥齿轮啮合传动结构设计
  • 弧齿锥齿轮啮合传动结构设计
  • 弧齿锥齿轮啮合传动结构设计

弧齿锥齿轮作为相交轴传动场景中的核心传动部件,广泛应用于汽车驱动桥差速器、矿山机械传动箱、航空航天辅机传动系统、工业减速机重载传动单元等需要在垂直或相交轴间传递大扭矩的工况中,相较于直齿锥齿轮,其重合度更高、传动承载能力更强、运转过程中冲击与噪声更低,能够适配高转速、大载荷的连续作业需求。这套啮合传动结构在设计过程中,优先围绕齿面接触轨迹优化展开,通过对齿向弧线曲率、齿廓渐开线修形量的反复调校,确保齿轮在全啮合周期内齿面接触应力均匀分布,避免局部应力集中导致的齿面点蚀、崩齿等失效问题,同时针对安装误差带来的啮合偏移预留了合理的齿侧间隙,既保证传动精度,又能抵消加工、装配环节的公差累积影响。从安装边界来看,这套弧齿锥齿轮副采用标准轴孔配合设计,主动轮与从动轮的轴线相交夹角为90度,适配常规正交传动的安装空间,轮体端面预留有键槽与锁紧定位面,能够直接与传动轴、轴承座完成装配,无需额外定制转接结构;齿宽参数经过载荷校核,在满足额定扭矩传递要求的前提下控制了轮体轴向尺寸,能够适配紧凑化的传动箱内部布局,减少整机的空间占用。在功能特性层面,该齿轮副的齿面经过啮合仿真验证,运转过程中轮齿是逐步进入与退出啮合状态,不会出现直齿锥齿轮啮合时的突然冲击,能够有效降低传动过程中的振动与噪声,同时弧齿结构带来的更高重合度让多对轮齿同时参与承载,单齿承受的载荷更小,整体使用寿命相较于同模数直齿锥齿轮提升40%以上,能够适配长时间连续重载的作业场景。设计过程中还充分考虑了润滑路径的预留,轮体啮合区域的间隙能够保证润滑脂或润滑油顺利进入齿面接触区,形成稳定的油膜,减少齿面磨损,同时轮体的倒角、去毛刺处理都按照传动件通用规范设计,避免装配与运转过程中出现锐边划伤、应力集中断裂的问题,能够直接应用于各类正交传动的机械产品中,作为核心动力传递部件稳定运行。
