托森式蜗轮差速器传动结构设计

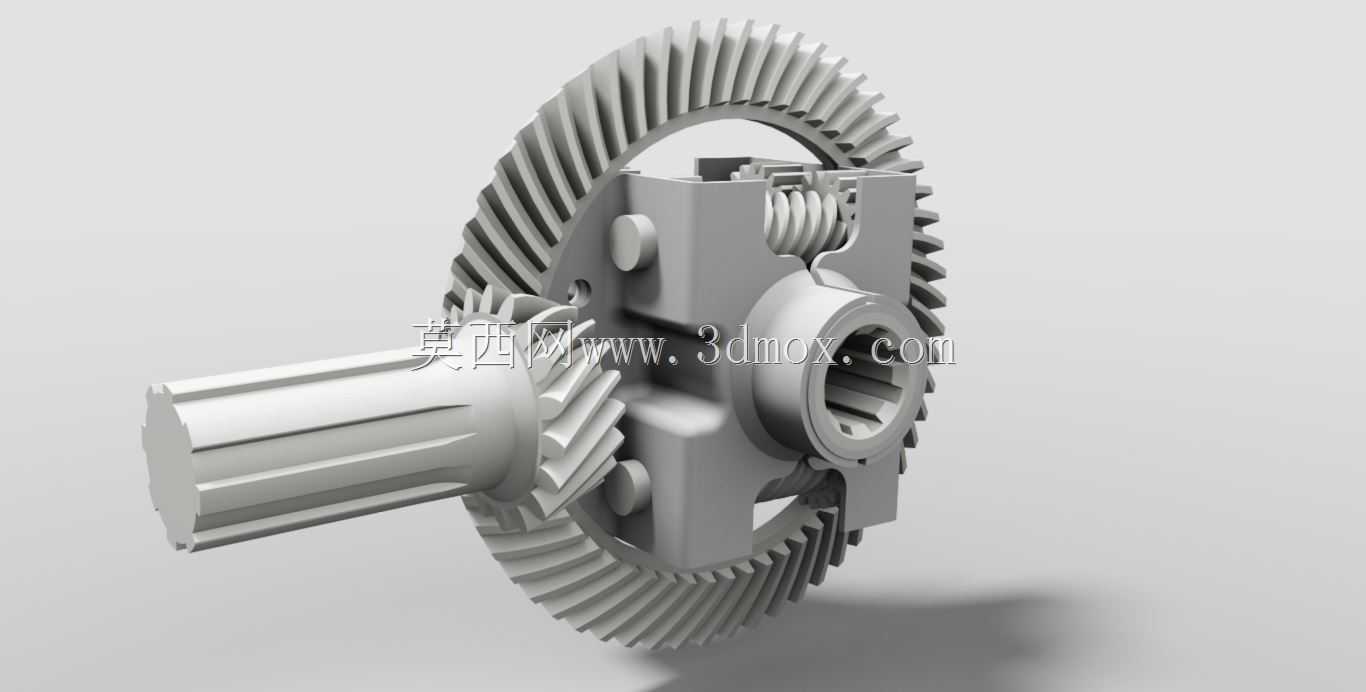

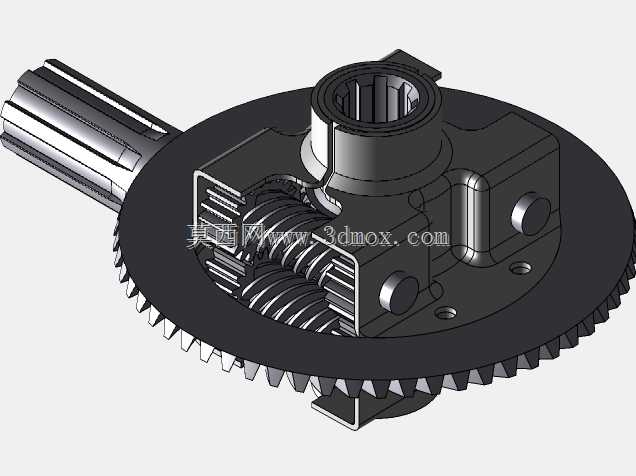

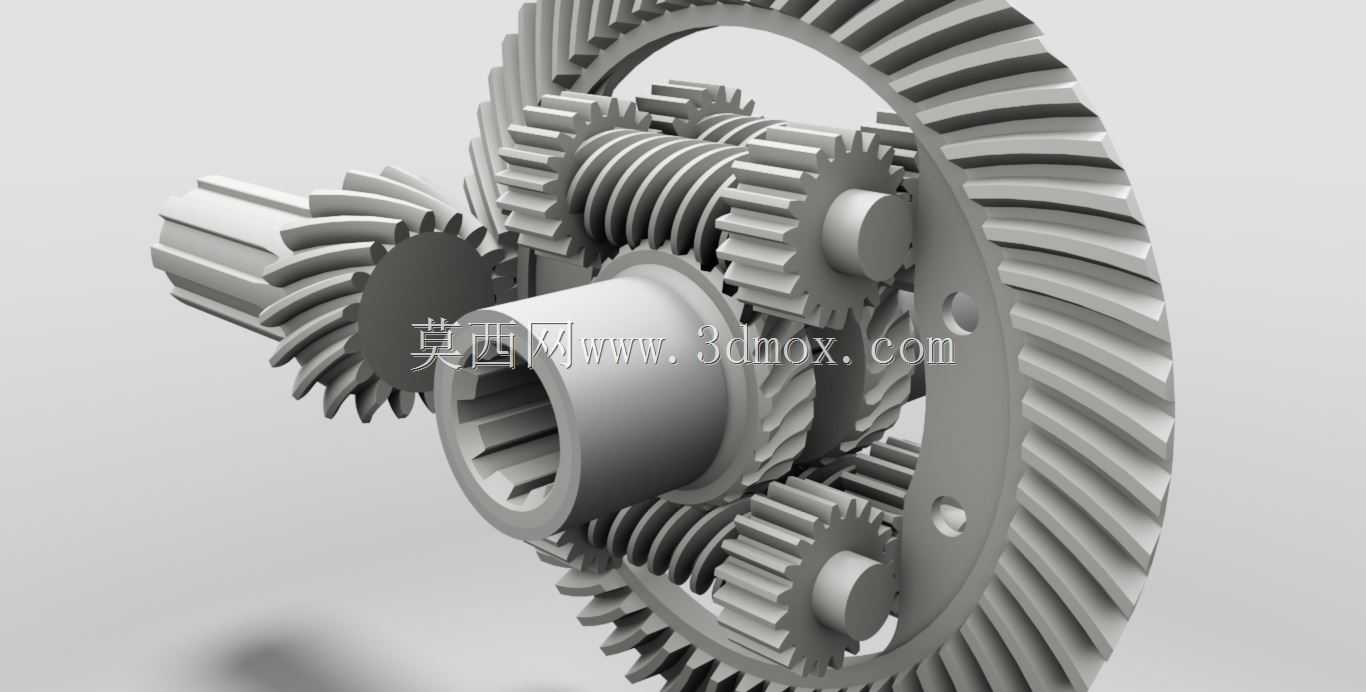

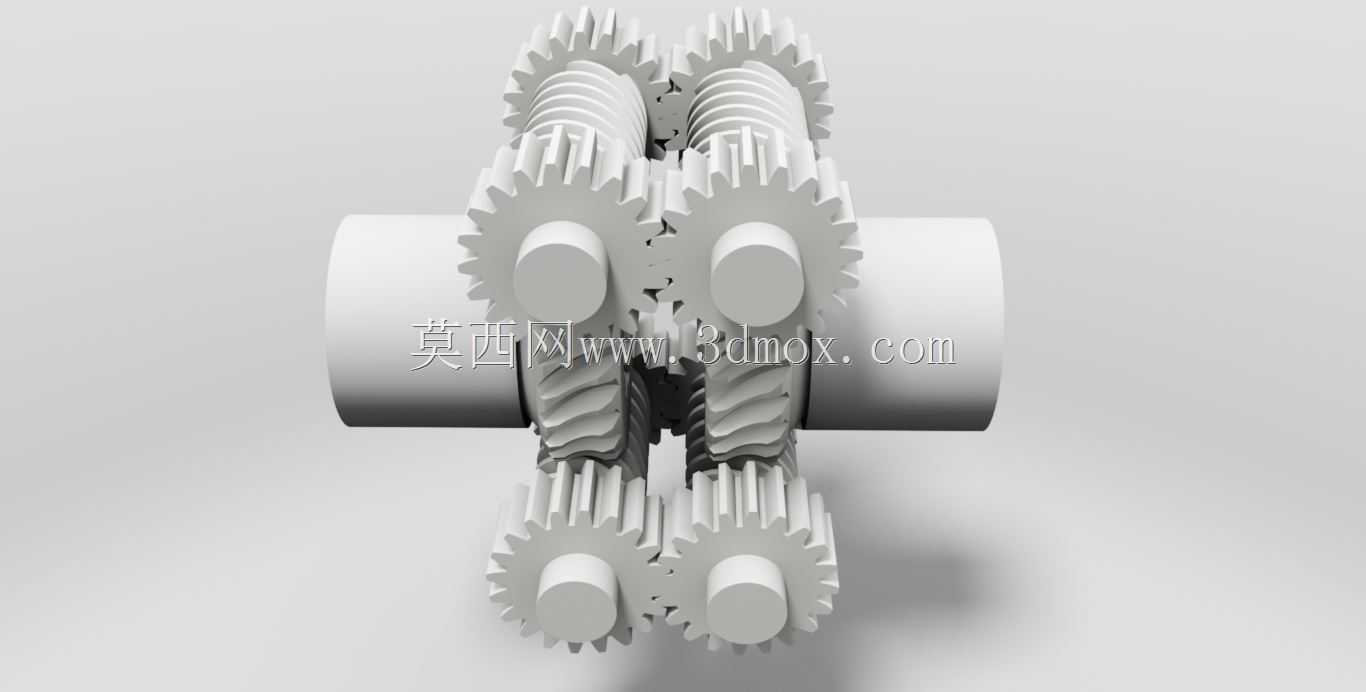

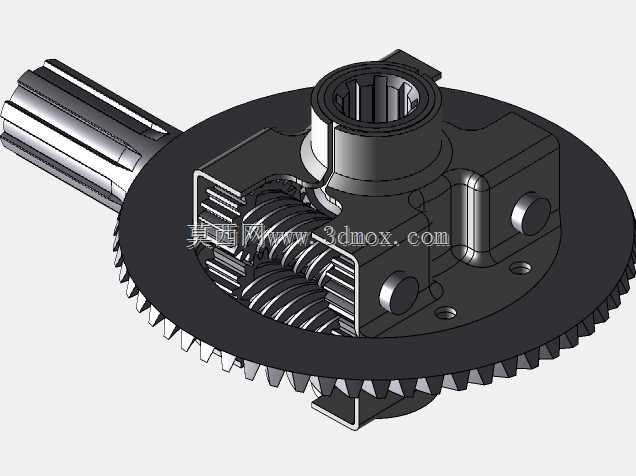

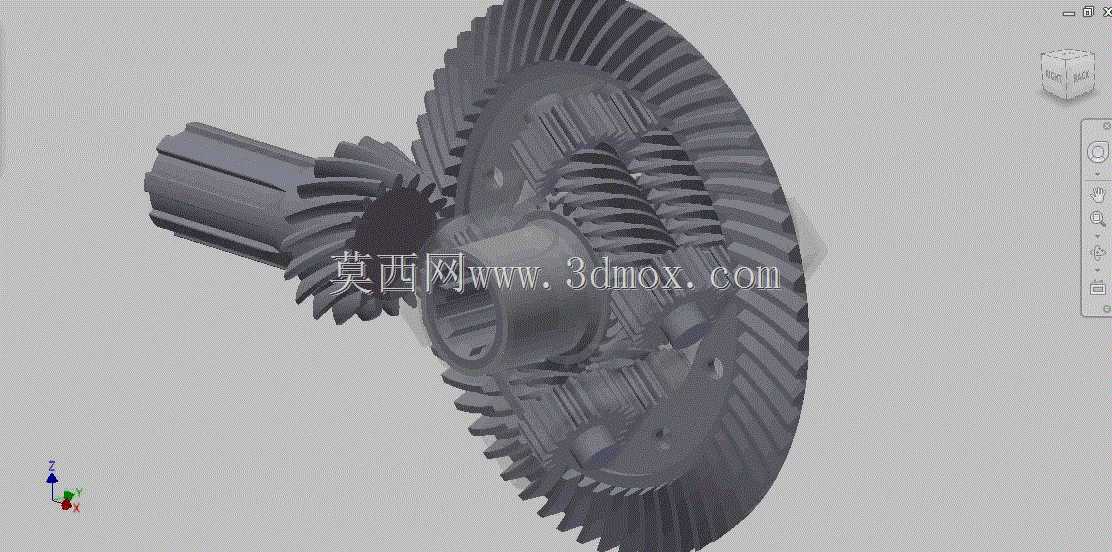

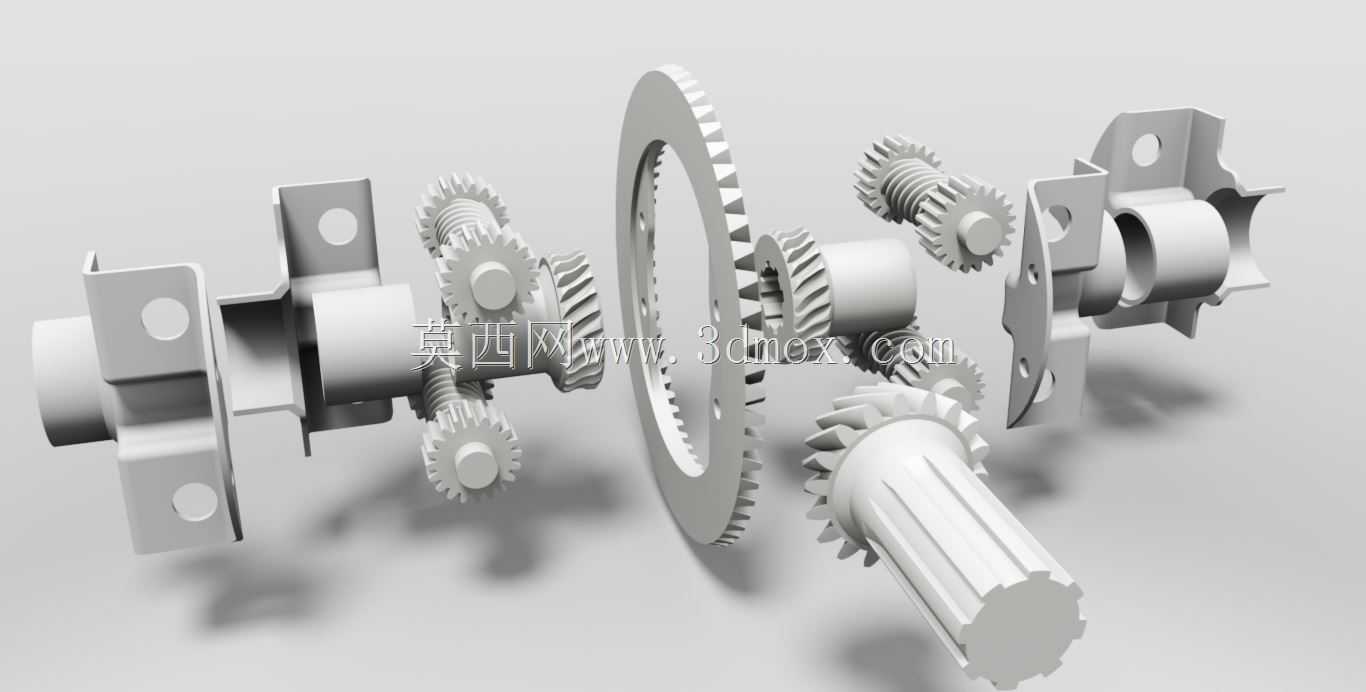

蜗轮差速器也就是常说的托森差速器，是车辆传动系统中核心的扭矩分配部件，主要应用在四驱乘用车、高性能越野车辆以及部分重载特种车辆的驱动桥与中央传动位置，相比传统的伞齿轮开放式差速器，它依靠蜗轮蜗杆的自锁啮合特性，能够在车轮出现打滑趋势时自动完成扭矩的动态分配，不需要额外的电子系统介入，响应速度快、传动可靠性高，在越野路况、高速过弯以及湿滑路面行驶场景下，能够有效避免单侧车轮空转导致的动力流失，提升车辆的通过性与行驶稳定性。这套差速器的设计核心围绕蜗轮蜗杆的啮合传动逻辑展开，区别于普通差速器采用行星锥齿轮作为差速执行元件的方案，它将带正齿的蜗轮作为行星齿轮，也就是差速结构中的蜘蛛齿轮，匹配对应齿形的侧齿轮作为太阳轮，与输入端的小齿轮、从动齿圈共同组成完整的传动链路。在直线行驶工况下，两侧车轮转速一致，蜗轮与侧齿之间没有相对转动，动力从输入轴经主动小齿轮传递到大尺寸从动齿圈，再通过差速器壳体均匀分配给两侧输出轴，传动效率与传统开放式差速器接近；当车辆转弯或者单侧车轮遇到低附着路面时，两侧车轮出现转速差，此时蜗轮与侧齿之间产生相对转动，依靠蜗轮蜗杆传动的不可逆自锁特性，会自动对转速更快的打滑侧车轮施加阻力，将更多扭矩传递到有抓地力的一侧车轮，实现扭矩的自动矢量分配，锁止比例可以通过蜗轮蜗杆的导程角设计进行调整，兼顾日常行驶的转向灵活性与极限工况下的牵引力输出。从结构外形与安装边界来看，这套差速器的主体为大直径从动蜗轮盘，中心集成差速核心组件，输入侧小齿轮轴采用花键结构设计，能够与车辆传动轴直接匹配，整体安装尺寸与同载荷等级的传统伞齿轮差速器保持相近的边界参数，差速器壳体上预留有标准的轴承安装位与法兰连接孔，可以直接适配多数量产驱动桥的安装空间，不需要对桥包结构做大幅改动就能完成替换升级。整套传动结构的齿形经过啮合优化，蜗轮与侧齿的接触面积更大，单位面积承受的载荷更低，在大扭矩输出工况下的抗冲击能力更强，齿轮啮合间隙控制在合理区间，既能够保证差速动作的顺畅响应，也能避免传动过程中出现冲击异响，适合在大马力性能车与重载越野车型上使用，相比多片离合器式的限滑差速器，它没有摩擦片磨损的问题，长期使用的维护成本更低，工作稳定性受温度影响极小，在长时间高强度越野或者连续赛道驾驶场景下，不会出现摩擦片过热导致的限滑性能衰减问题，能够持续保持稳定的扭矩分配能力。
