农业机械用带过载保护的链传动驱动轴结构

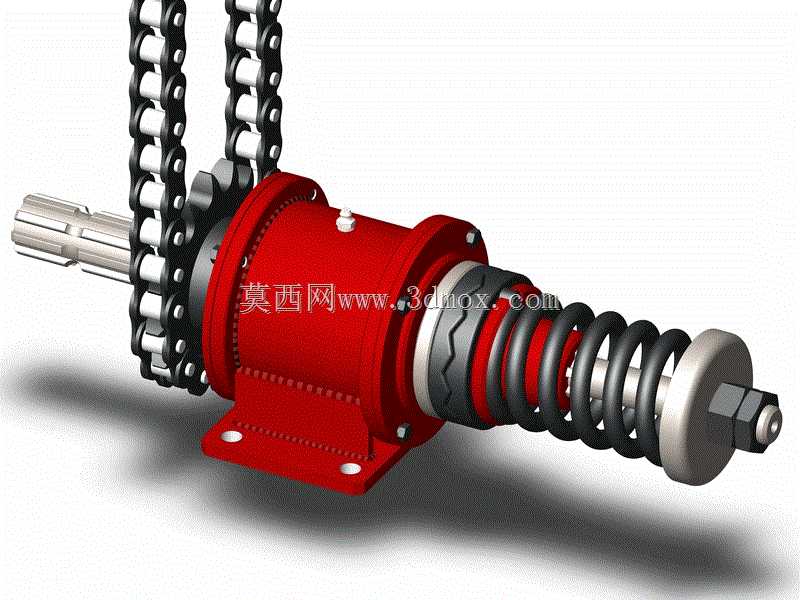

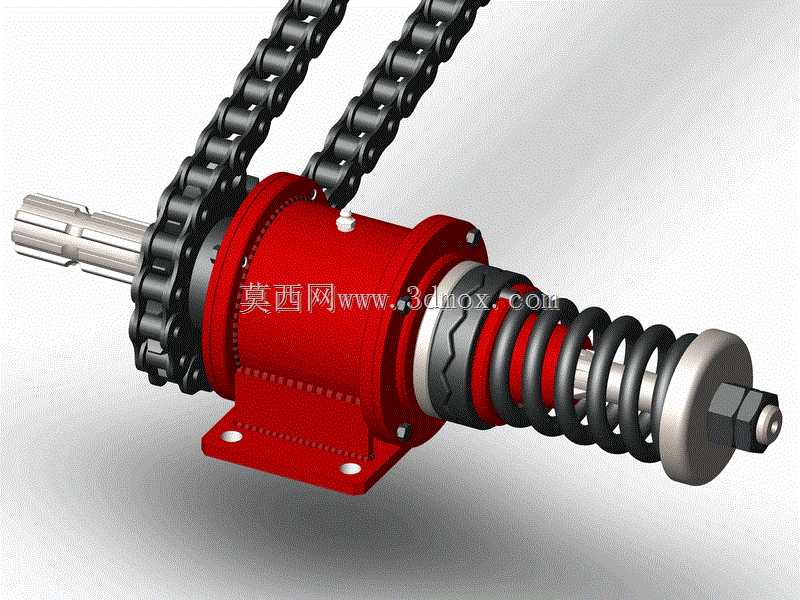

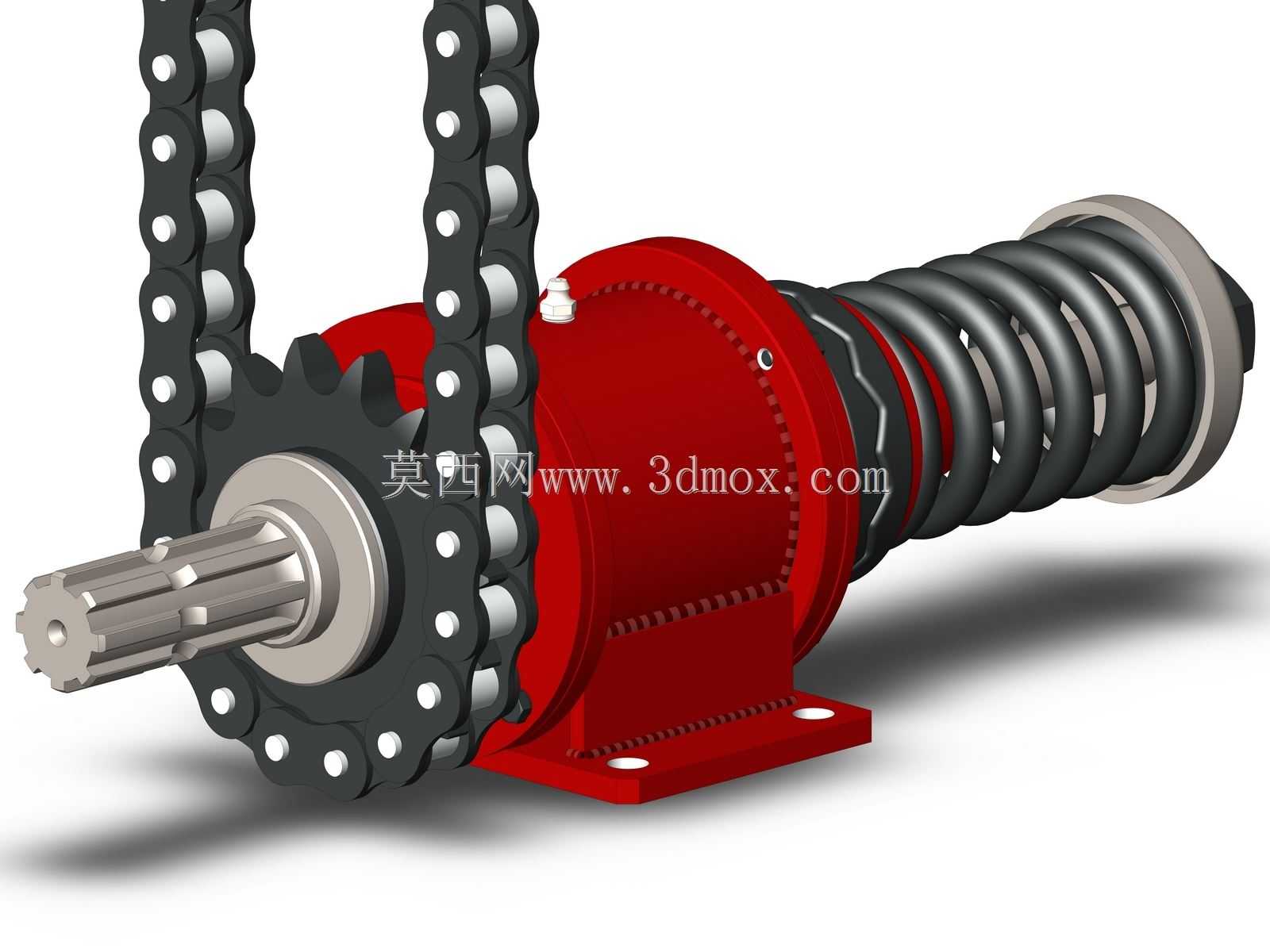

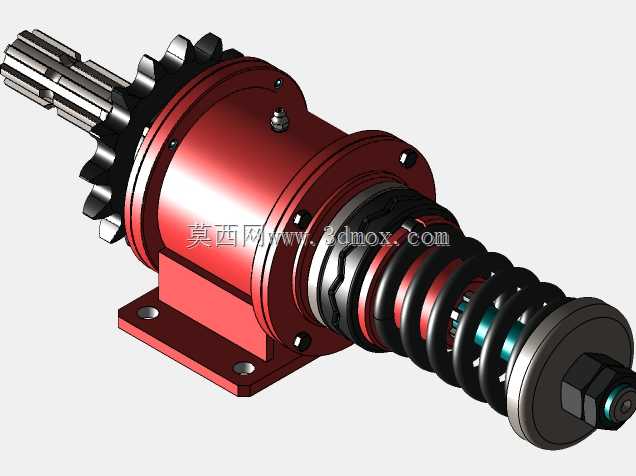

该驱动轴结构主要面向农业耕作类设备的动力传输场景，适配拖拉机配套的旋耕、播种等作业机具的动力输入需求，可在田间复杂作业工况下完成动力的稳定传递，同时应对作业过程中突发的载荷冲击与过载风险。在实际田间作业时，机具很容易碰到石块、作物根茬等硬障碍物，瞬间的载荷激增会直接打坏传动齿轮、扭断传动轴，甚至损伤主机的动力输出端，这款带安全联轴器的驱动轴就是针对这类痛点设计的动力传输部件。它的输入端采用花键轴结构，可直接与主机动力输出端对接，输入端配套双排链轮结构，能够匹配标准传动滚子链，将动力稳定传递至后续作业部件，相比单排链轮传动，双排结构的承载能力更强，更适配农业机械大扭矩、多冲击的作业工况。核心的安全联轴器部分集成了摩擦式过载保护与弹簧缓冲结构，正常作业时，摩擦副在弹簧预紧力的作用下紧密贴合，可稳定传递额定范围内的扭矩，当作业端遇到突发卡滞、载荷超过设定阈值时，摩擦副会产生相对打滑，切断动力的硬连接传递，避免冲击载荷反向传导损伤上游传动部件与动力源，同时外侧的圆柱螺旋弹簧可吸收作业过程中的持续振动，降低传动链的交变载荷冲击，延长整套传动系统的使用寿命。整体结构采用法兰底座安装形式，底座预留两个对称的安装螺栓孔，可直接固定在机具的安装机架上，安装时需保证链轮的共面度，避免链条偏磨，轴向尺寸从花键输入端到末端锁紧螺母位置预留了足够的调节空间，可通过末端的锁紧螺母调整弹簧的预紧压力，以此适配不同作业场景下的过载保护扭矩阈值，无需拆解主体结构即可完成保护参数的调整。壳体采用密封式结构设计，内部可存储润滑脂，对内部的摩擦副、传动接触面进行持续润滑，减少户外多尘、潮湿环境下的部件磨损，日常维护仅需定期补充润滑脂、检查摩擦片磨损量即可，维护成本较低，非常适合田间作业的复杂使用环境。
