可3D打印三级行星齿轮减速箱结构

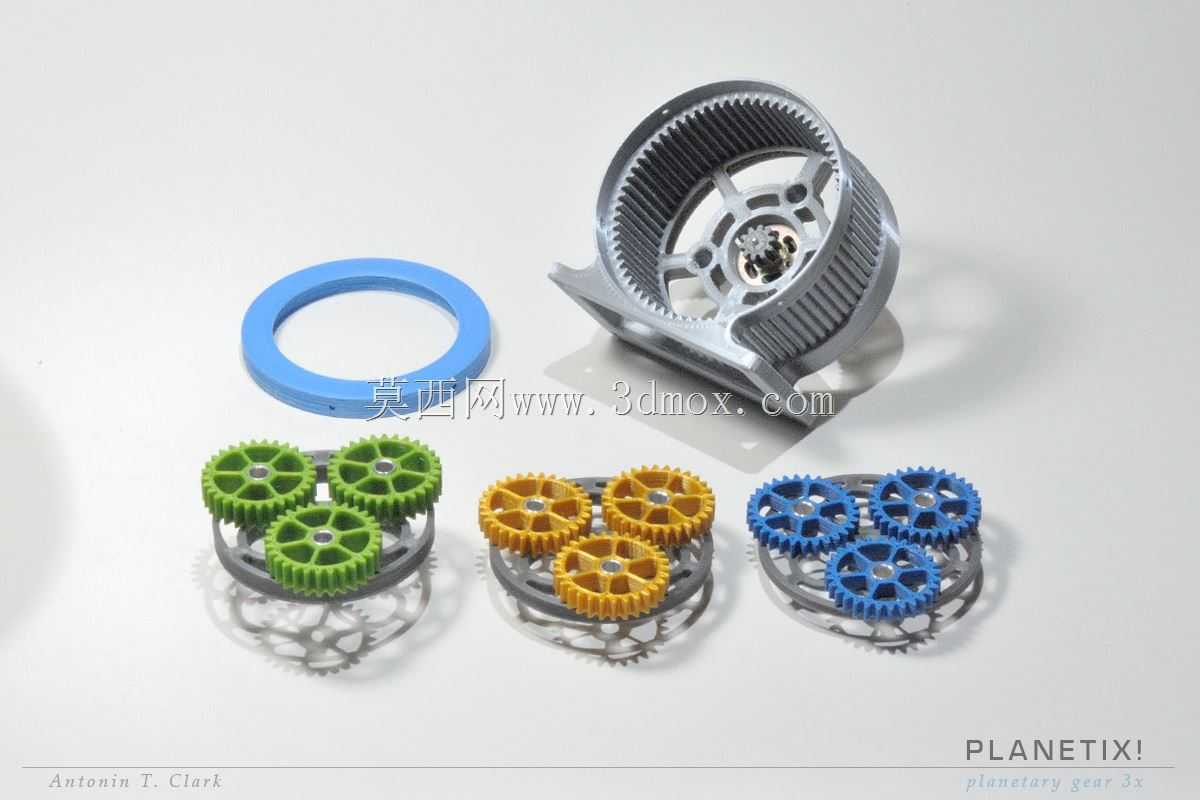

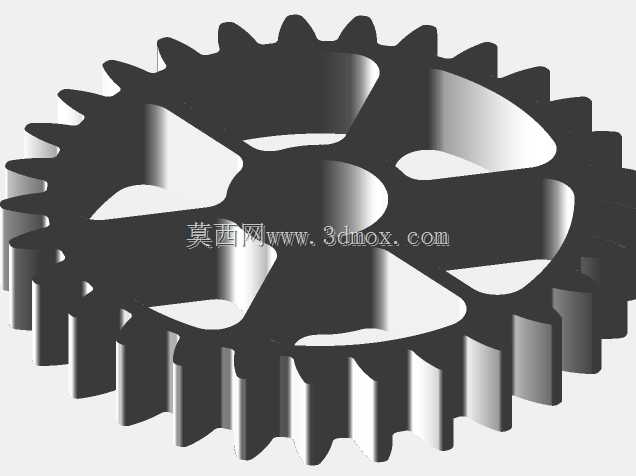

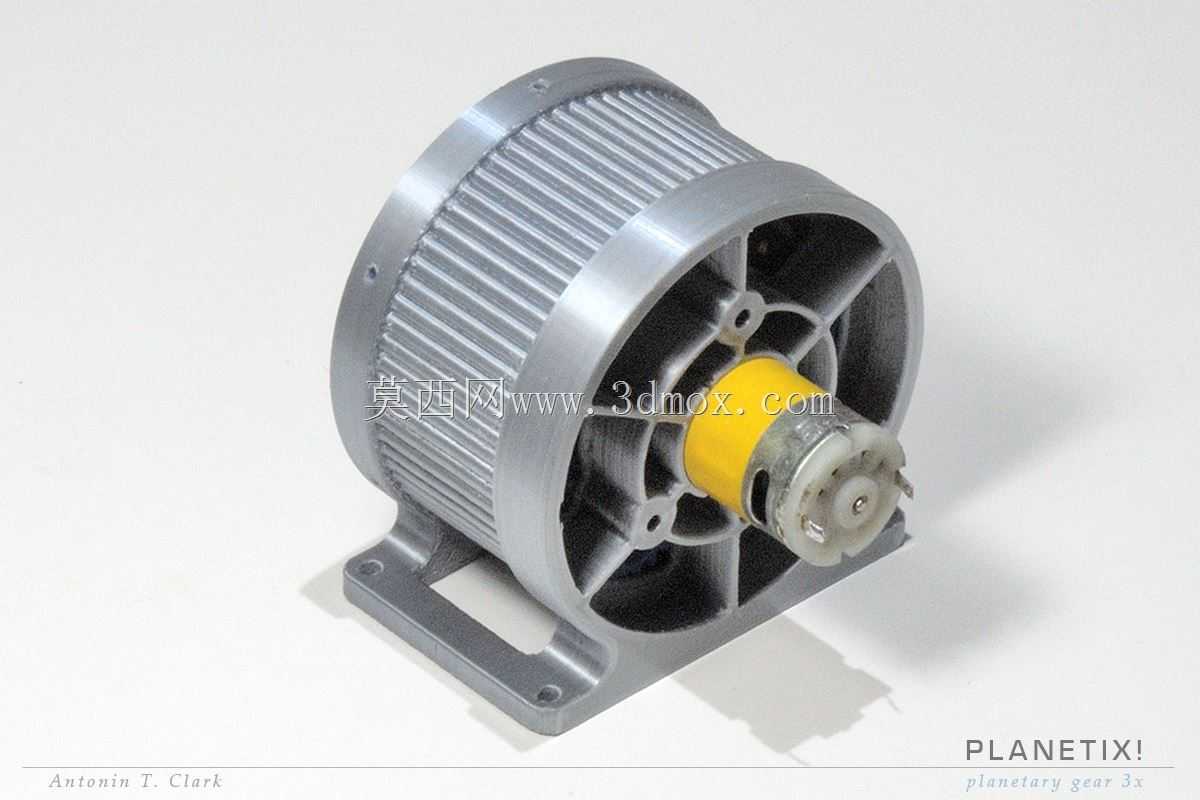

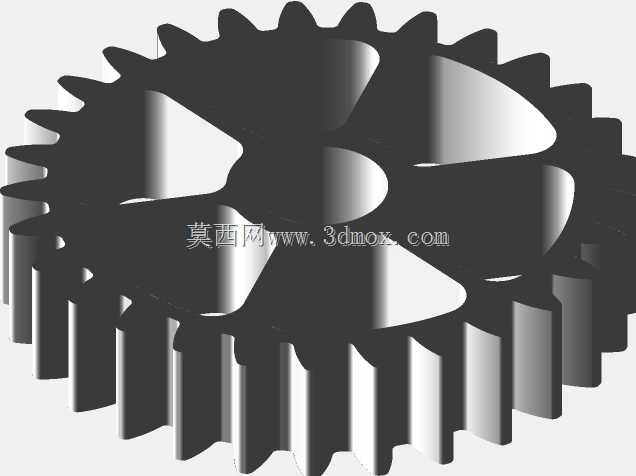

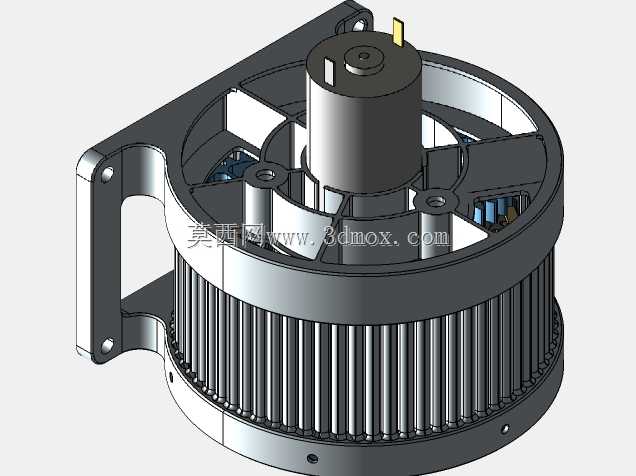

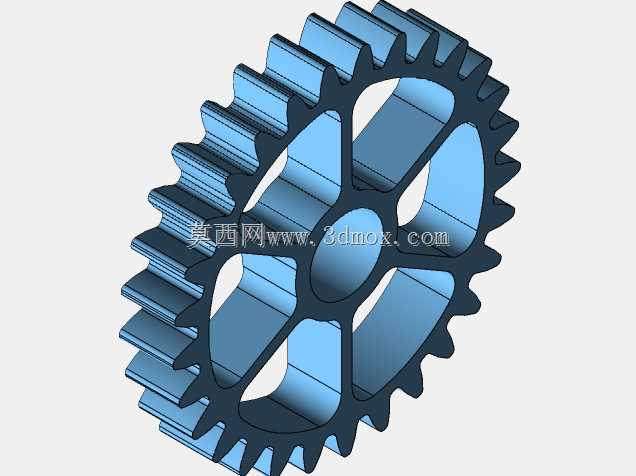

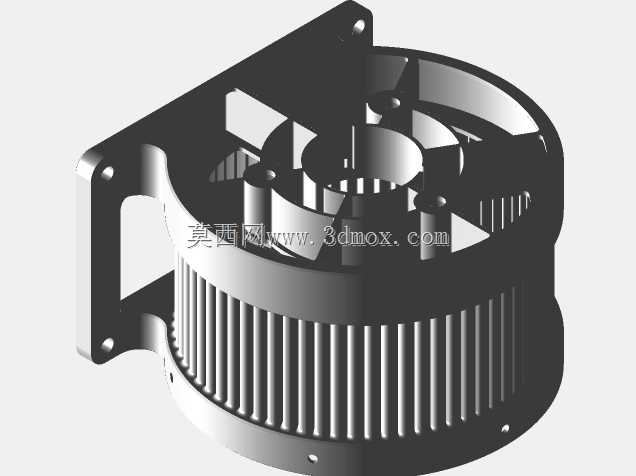

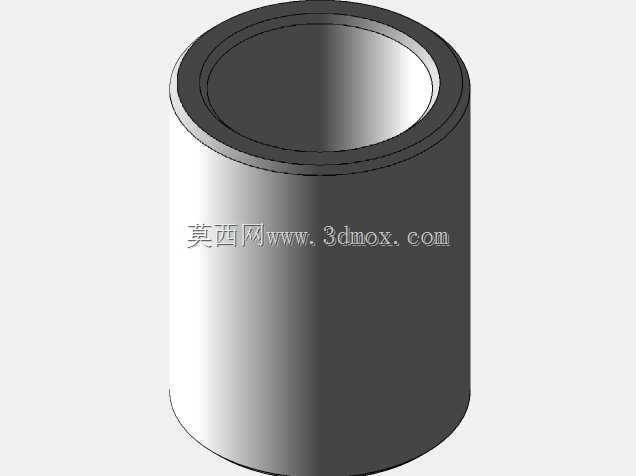

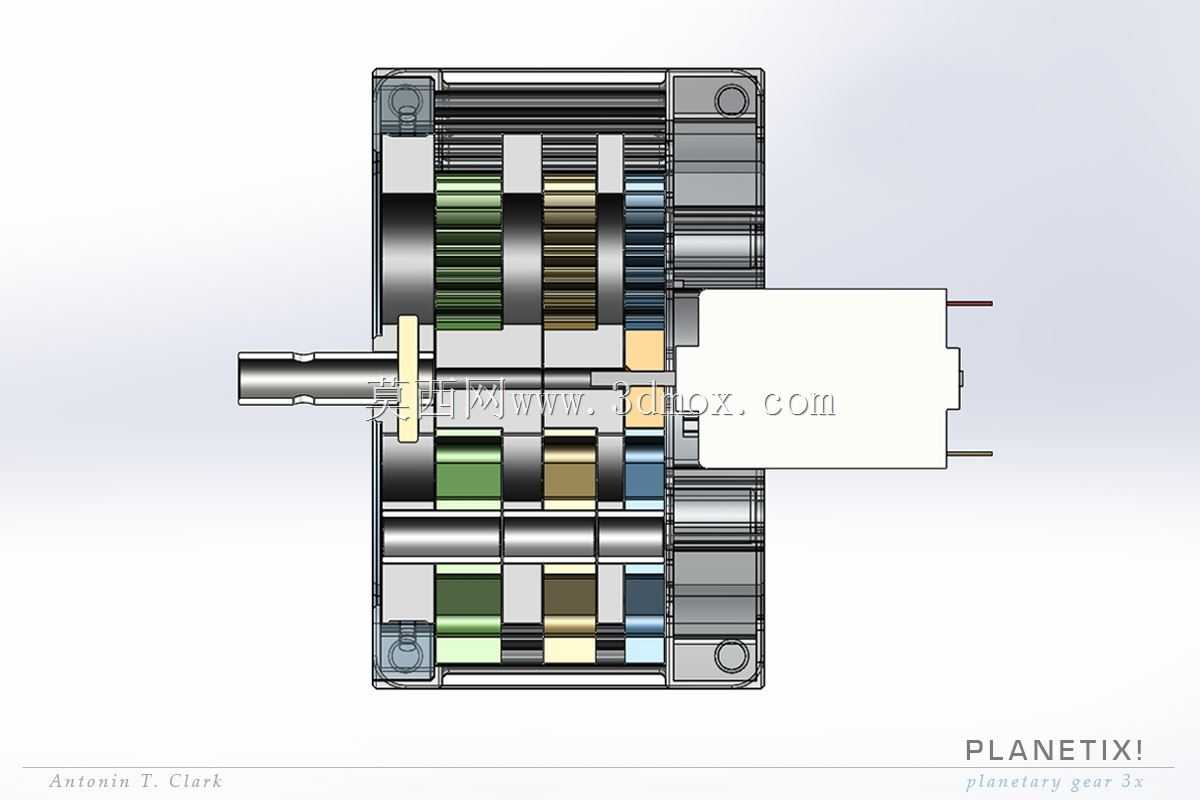

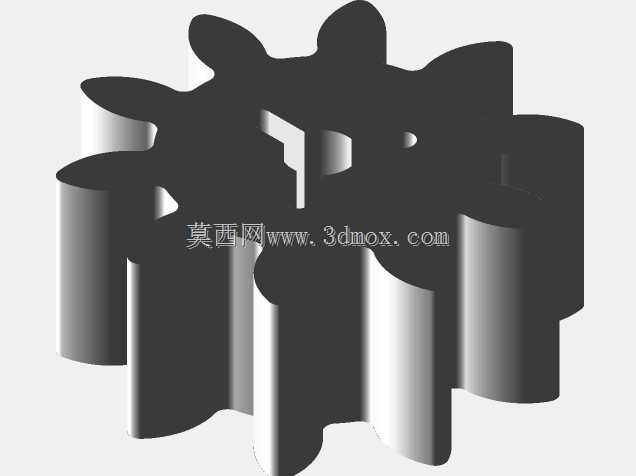

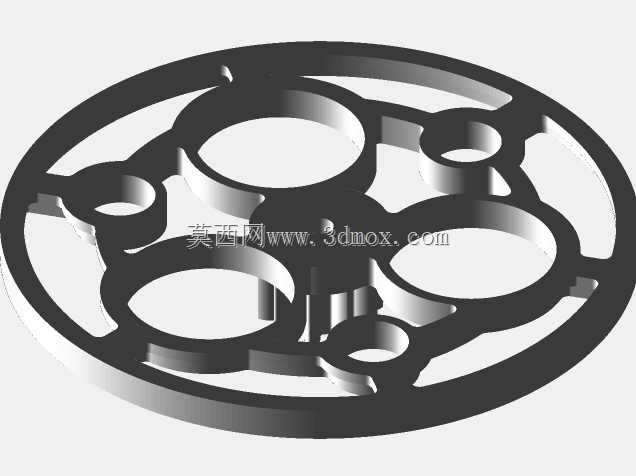

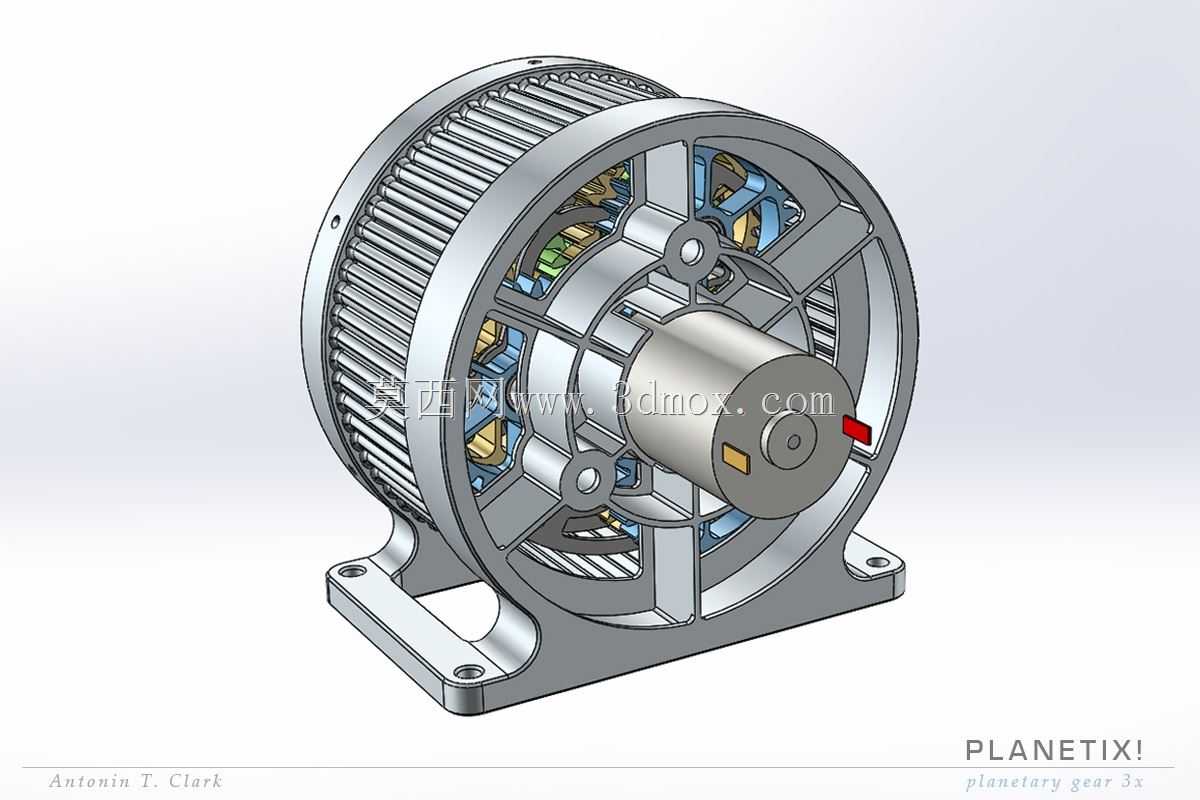

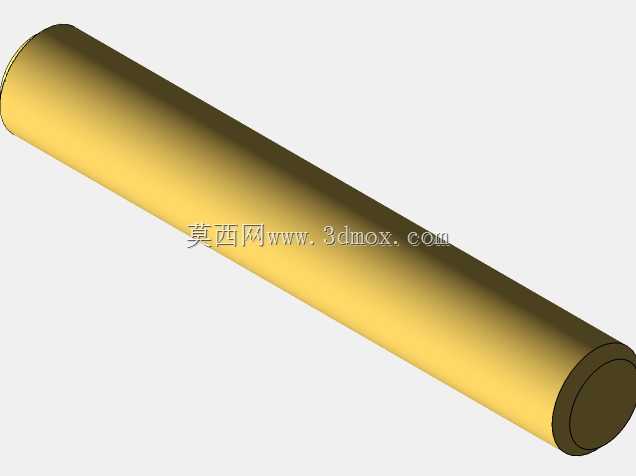

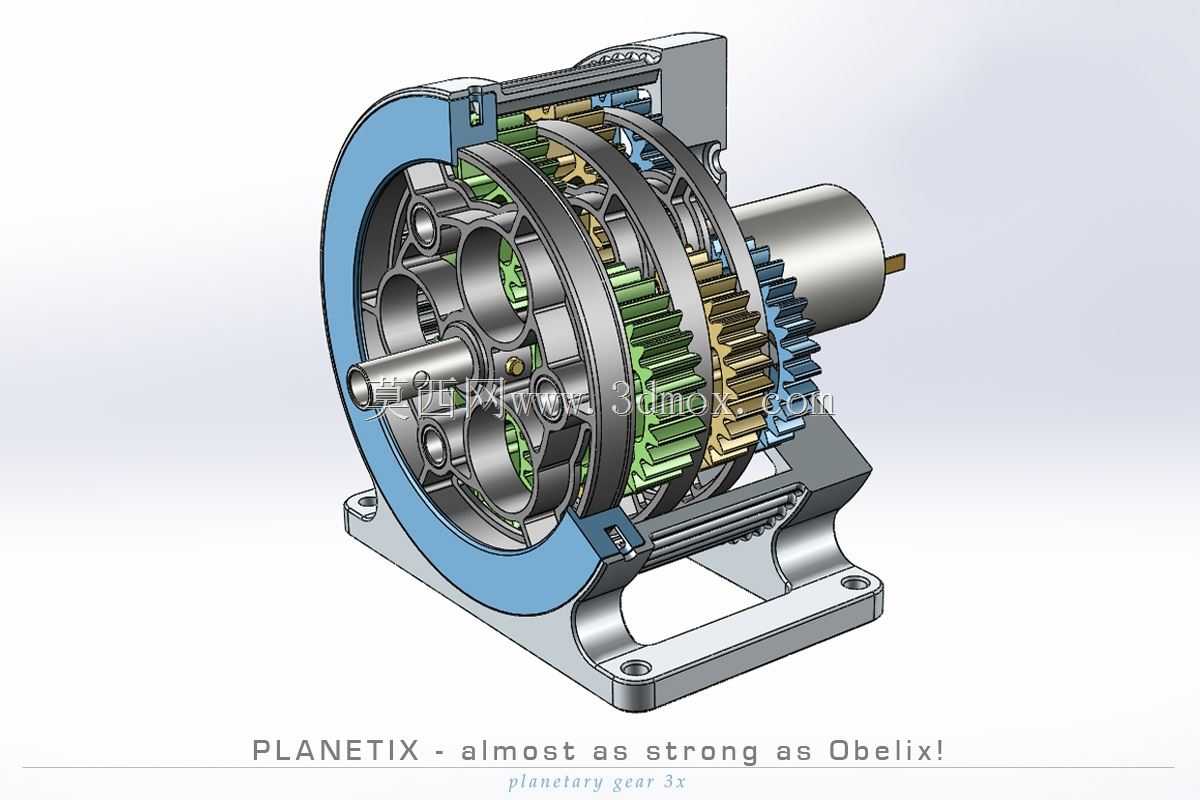

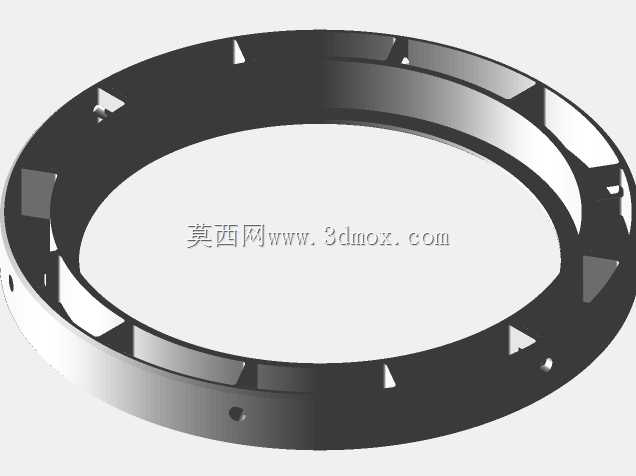

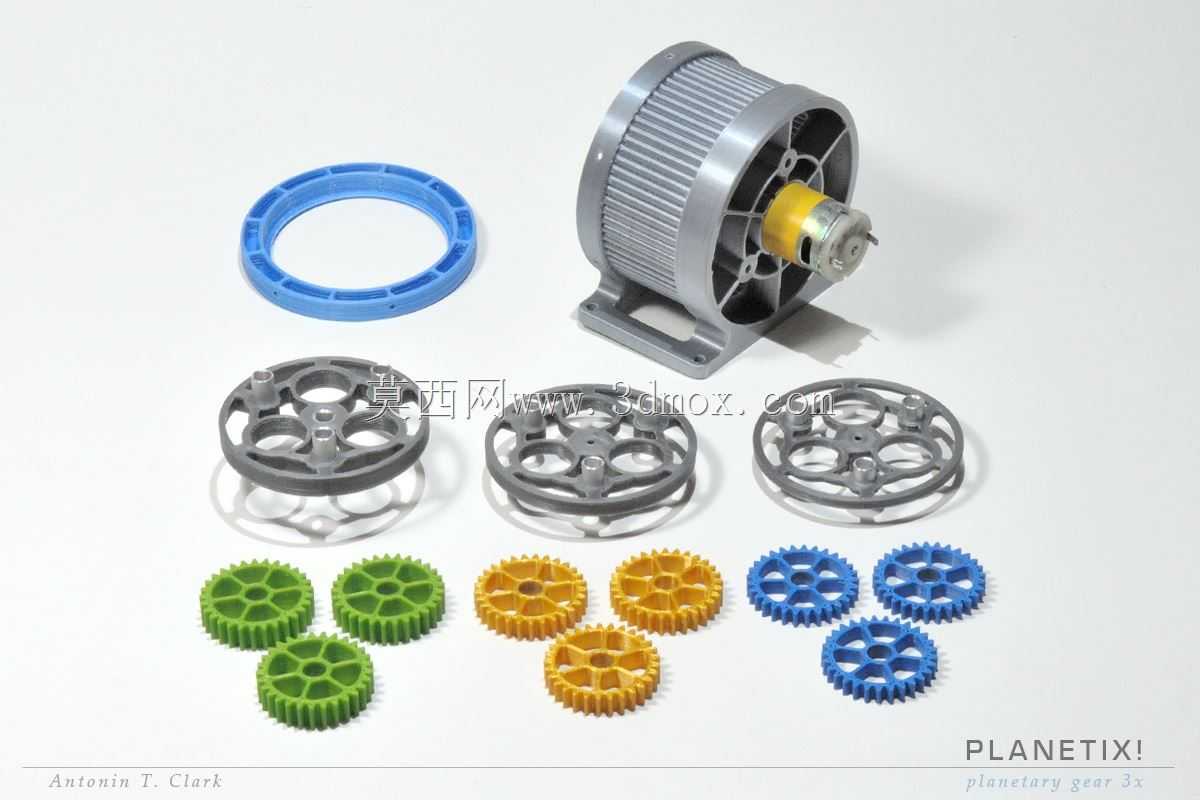

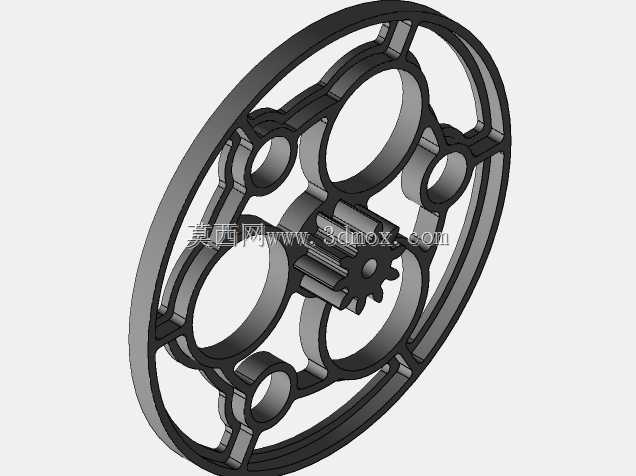

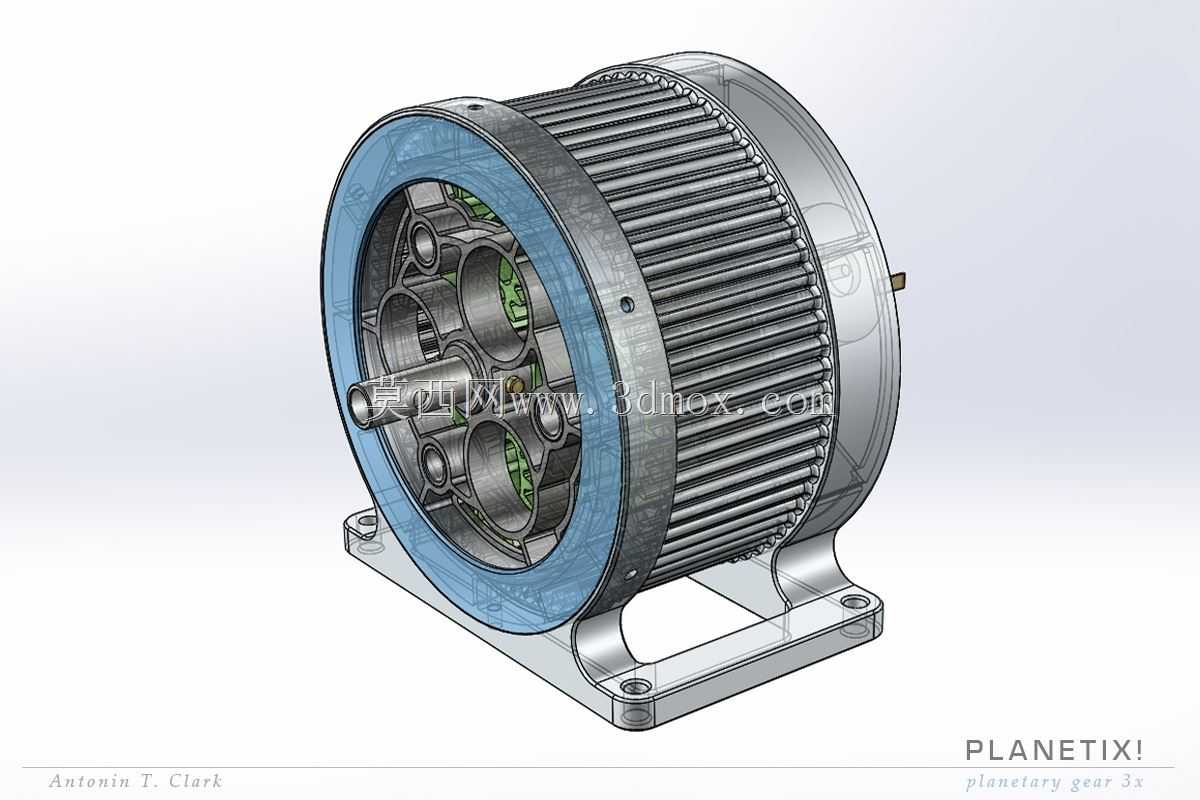

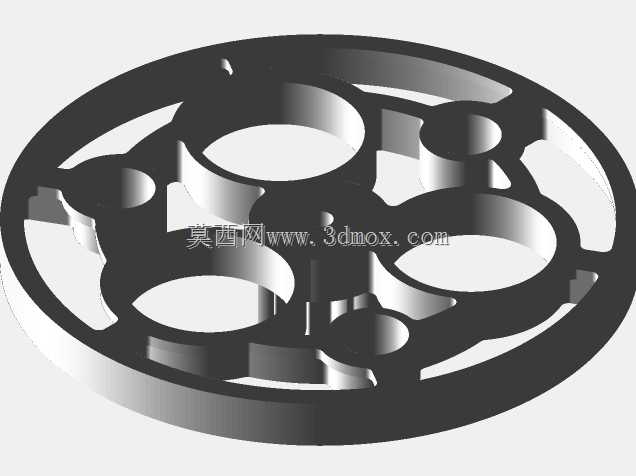

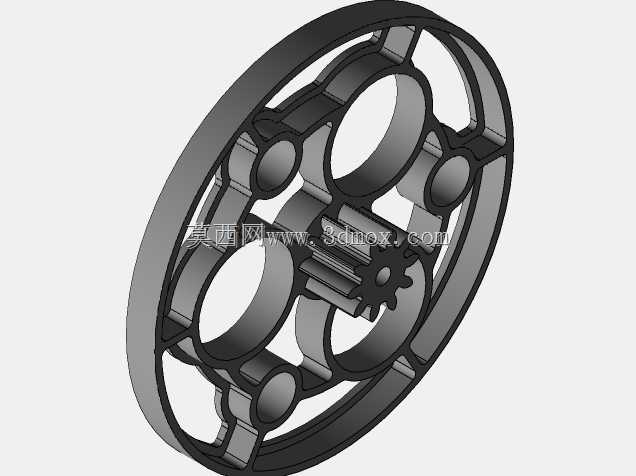

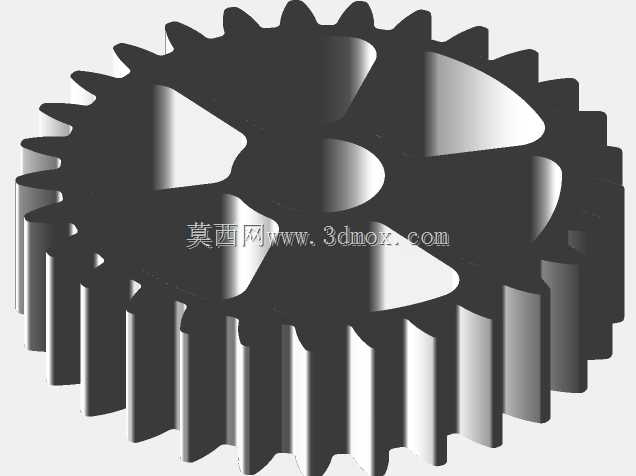

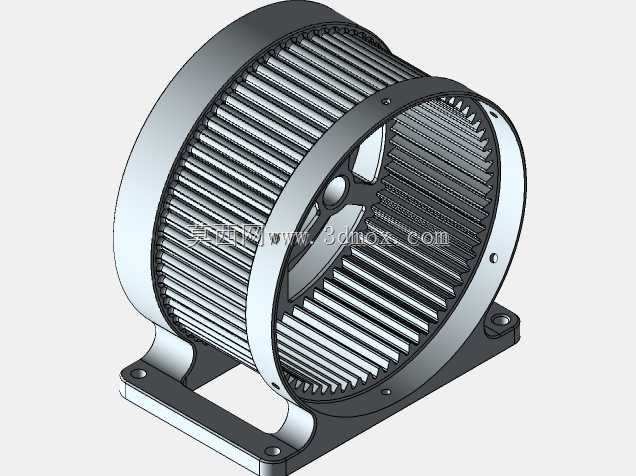

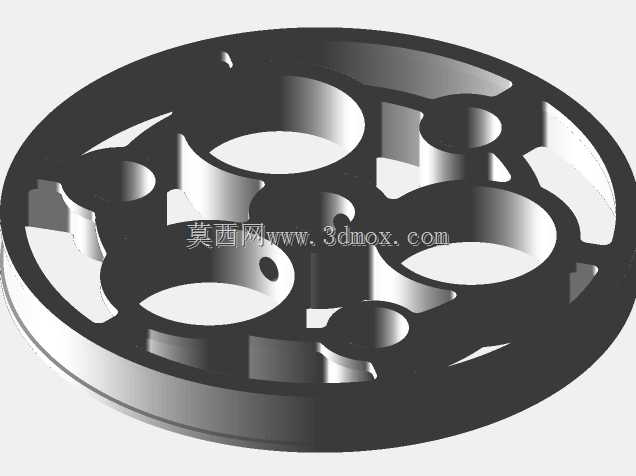

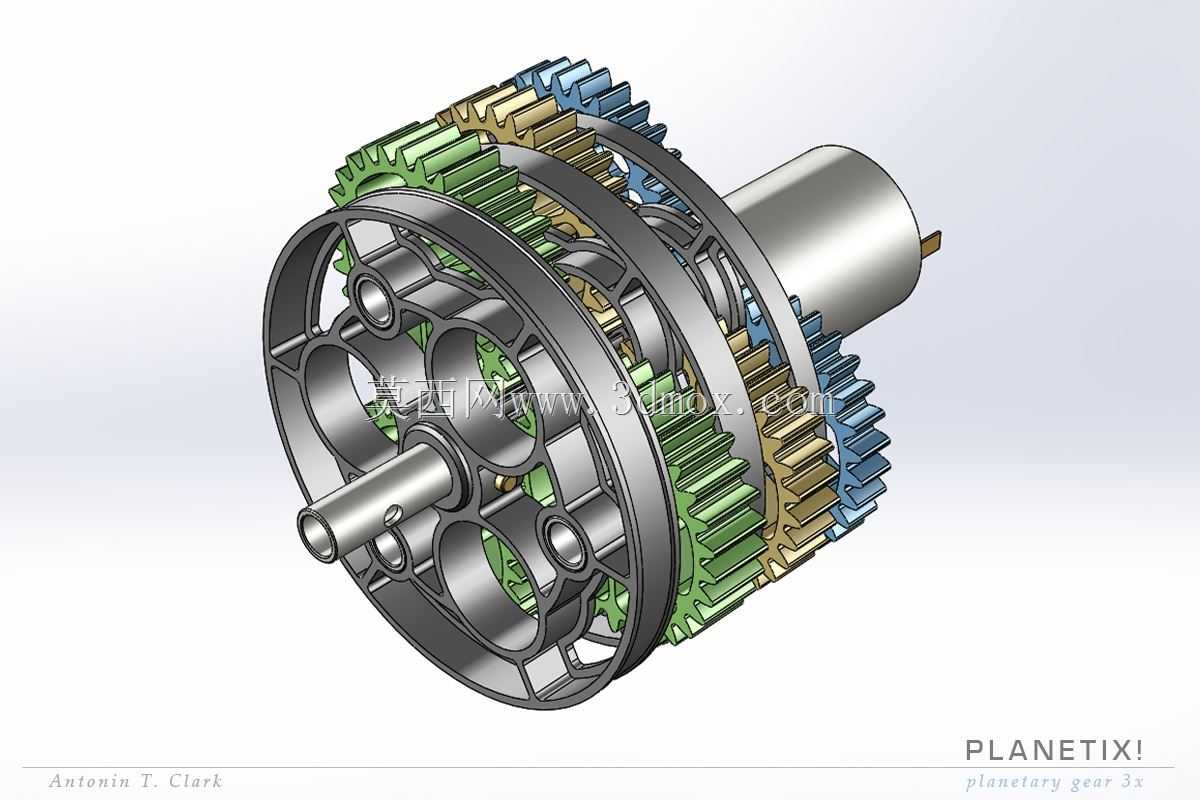

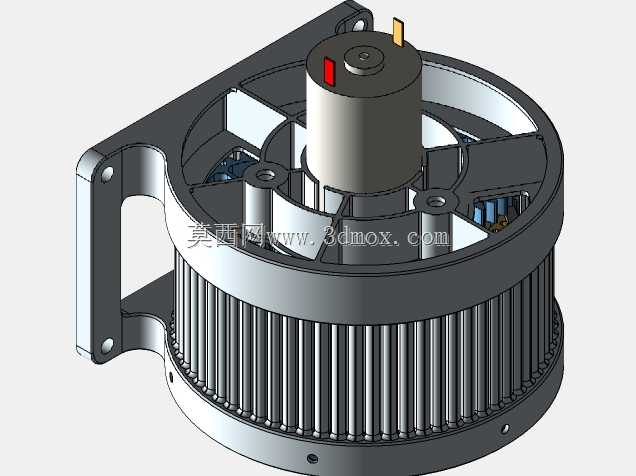

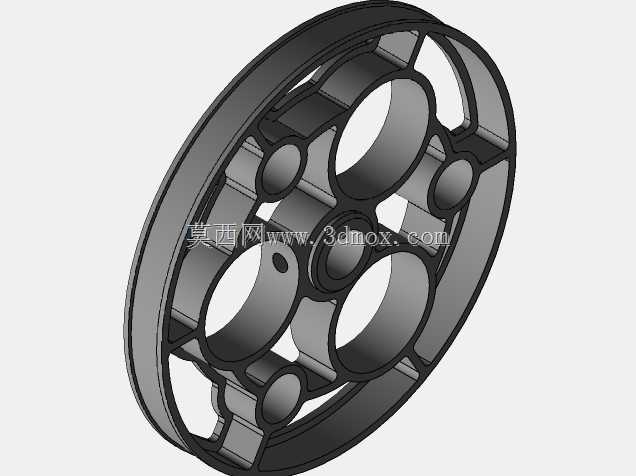

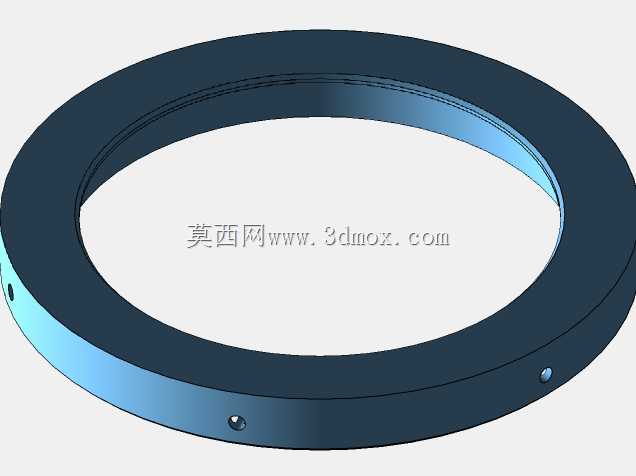

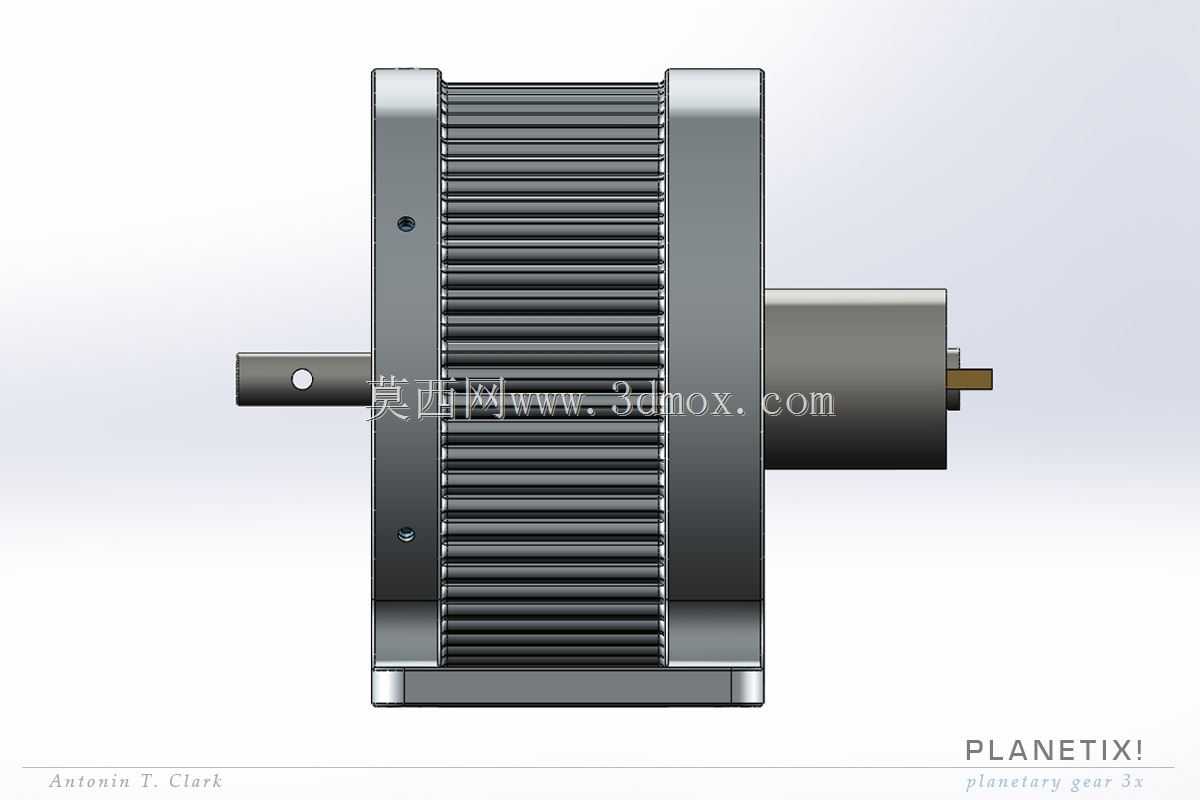

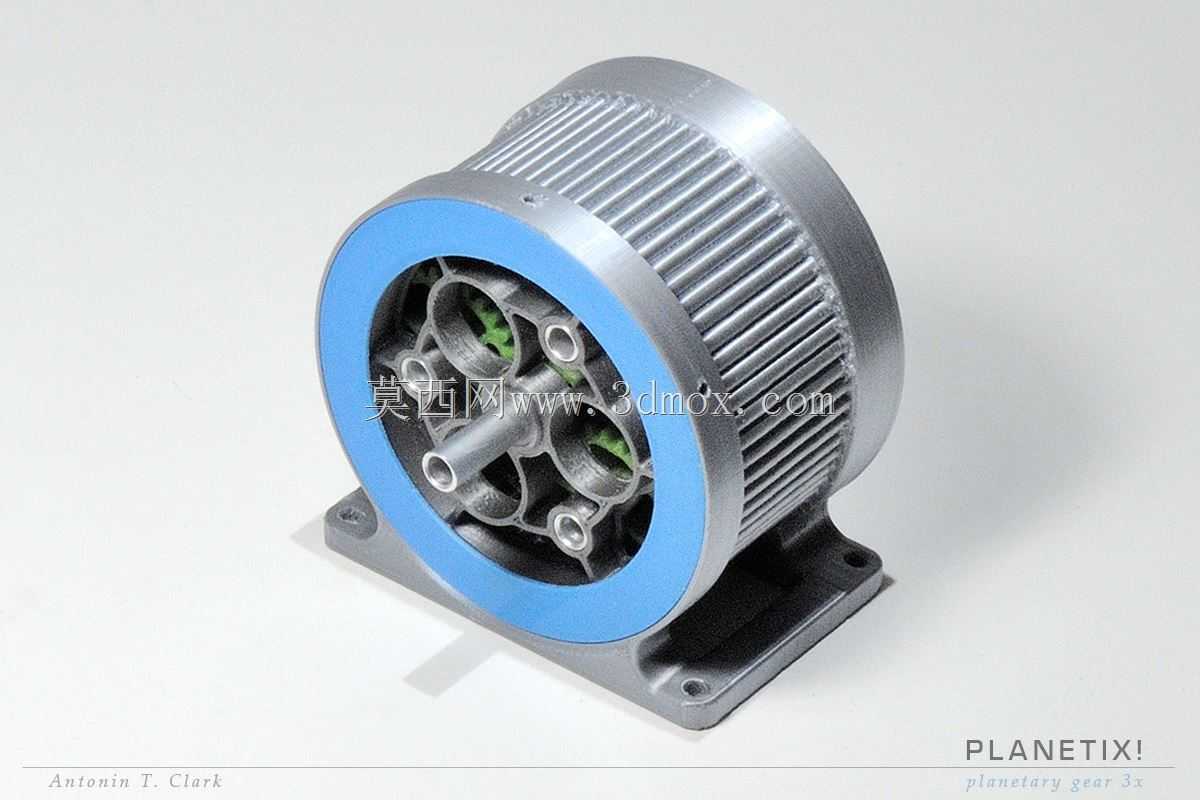

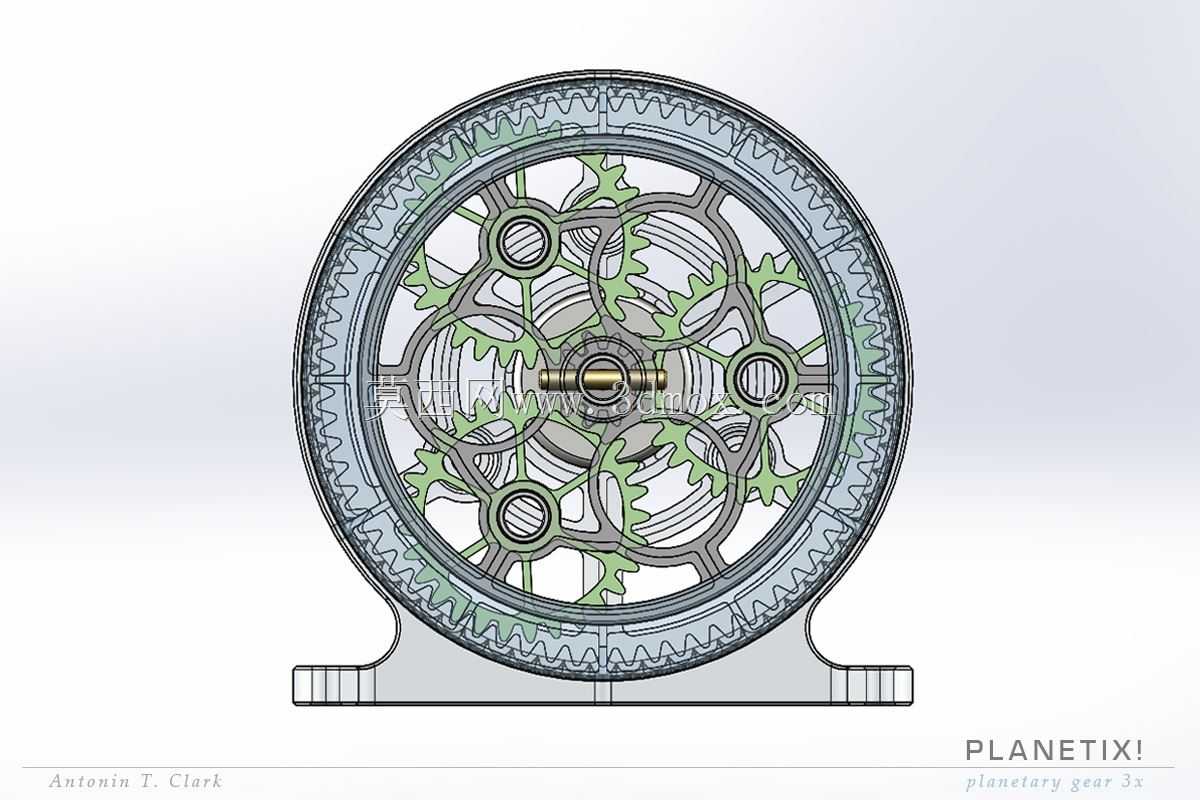

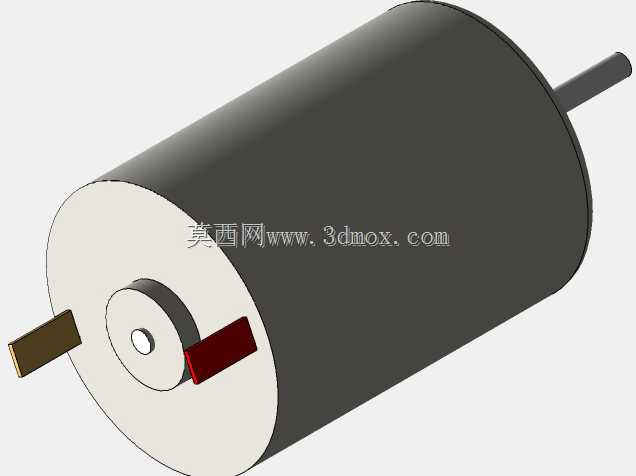

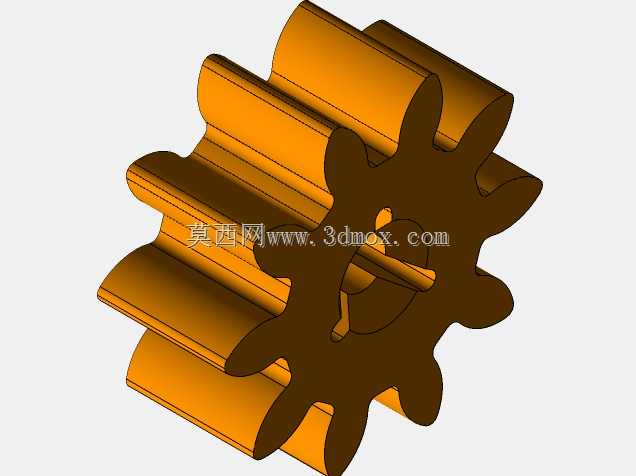

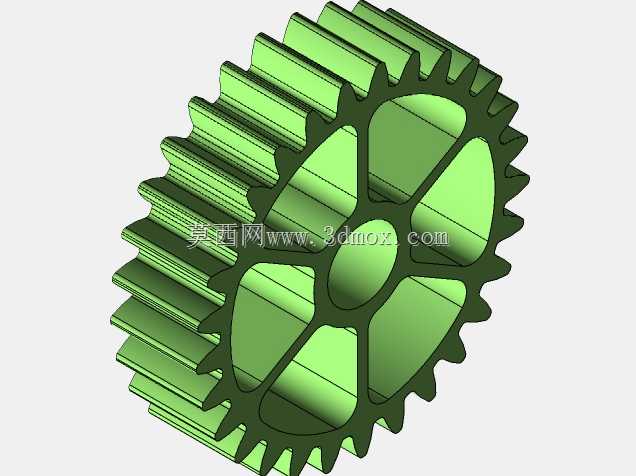

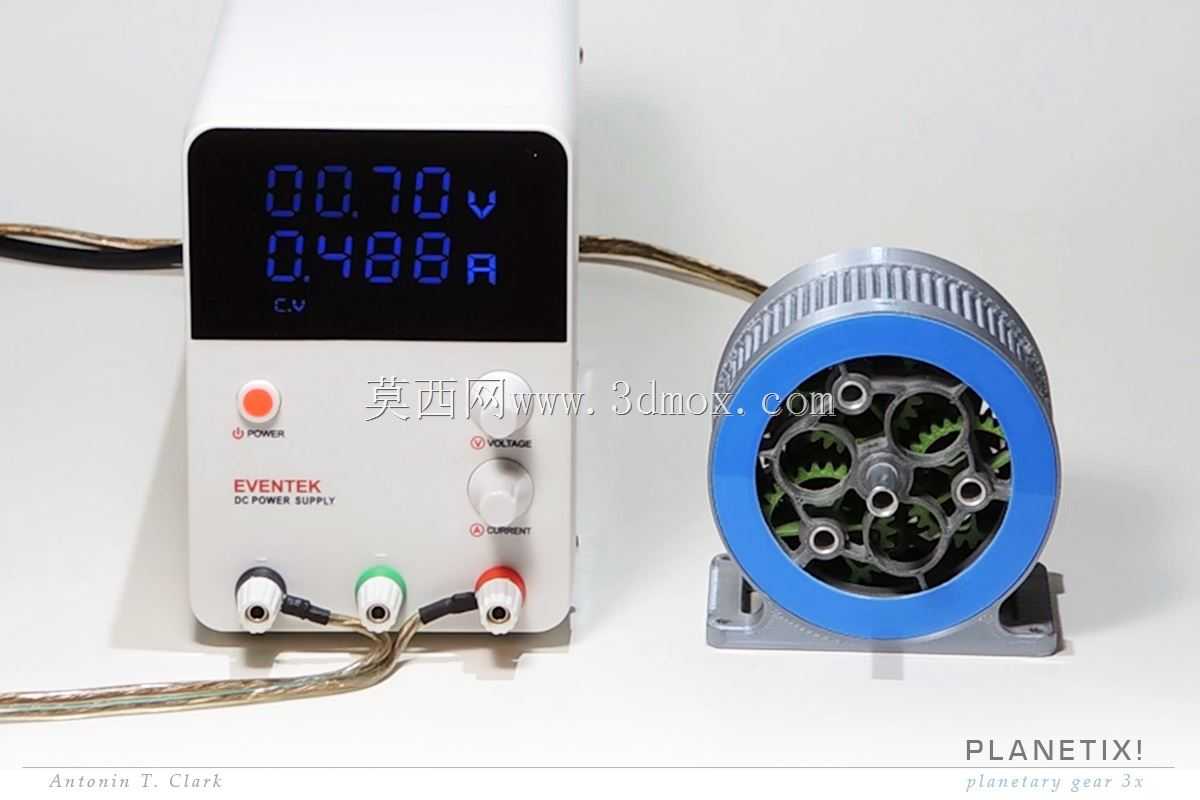

这款行星齿轮减速结构主要适配小型驱动电机的动力传输场景，常见于桌面小型自动化装置、DIY动力模组、小型教学演示传动台、低电压驱动的便携动力设备中，核心作用是在低电压输入的工况下，将电机端的高转速低扭矩输出，转换为从动轴端的低转速高扭矩动力，满足小空间内大传动比的动力传递需求。该减速结构采用三级行星传动架构，整体为参数化模块化设计思路，使用者可根据实际输出转速、扭矩的需求，灵活调整行星传动的级数，既可以保留当前的三级传动配置，也可调整为两级实现更高输出转速，或是扩展为六级获得更大减速比，适配不同负载的传动需求。结构设计阶段充分考虑了3D打印的工艺适配性，输出轴位置预留了两个滚珠轴承的安装位，用于吸收轴端径向与轴向载荷，避免运转过程中轴体出现窜动，提升传动稳定性；壳体上预留了六个安装孔位，可直接通过紧固件将减速箱固定在安装基座上，端盖采用环扣式结构，无需额外复杂连接件即可完成壳体封装，降低装配难度。设计过程中针对3D打印的工艺特性做了专项优化，考虑到普通FDM打印的成型公差，所有齿轮部件的啮合面预留了合理间隙，避免打印后因材料膨胀出现卡滞；输入轴侧设计有平面安装基准，可直接与市面常规小型电机的输出端对接，无需额外制作转接法兰。整体结构采用带安装脚的圆柱壳体外形，散热鳍片集成在壳体外表面，既可以提升长时间运转的散热效率，也能增强壳体的结构强度；底部安装脚为对称式设计，带有两个沉头安装孔，可适配M3-M4规格的紧固件完成固定，安装边界规整，可直接嵌入各类小型设备的动力舱内，不会与周边结构产生干涉。轴类部件采用通用8mm直径规格设计，使用者可根据自身采购的铝管、铜管实际外径，对轴孔尺寸做0.2-0.5mm的适配调整，保证转动顺畅无卡滞，整体传动比经过精确计算，可实现稳定的大减速比动力输出，运转过程噪音可控，适合桌面级设备的动力传输使用。
