垂直式快速压紧切换夹三维结构设计

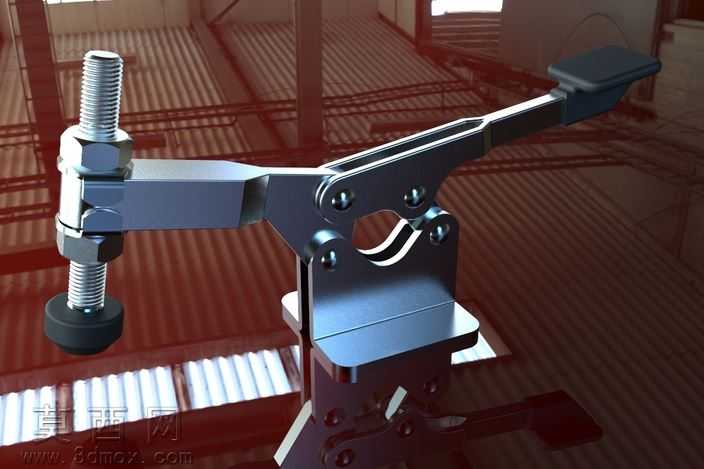

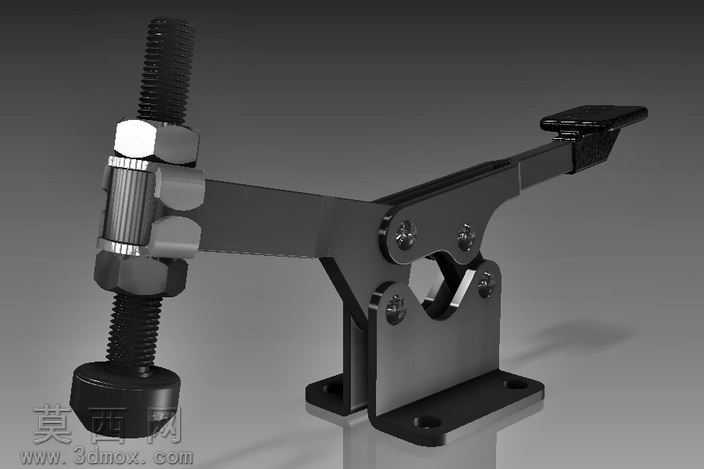

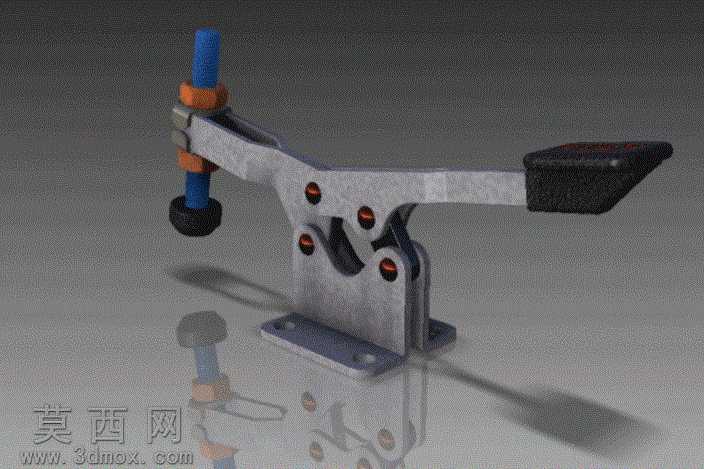

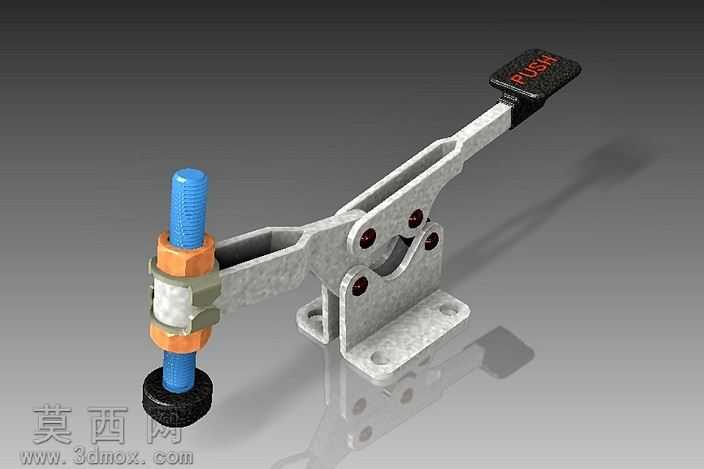

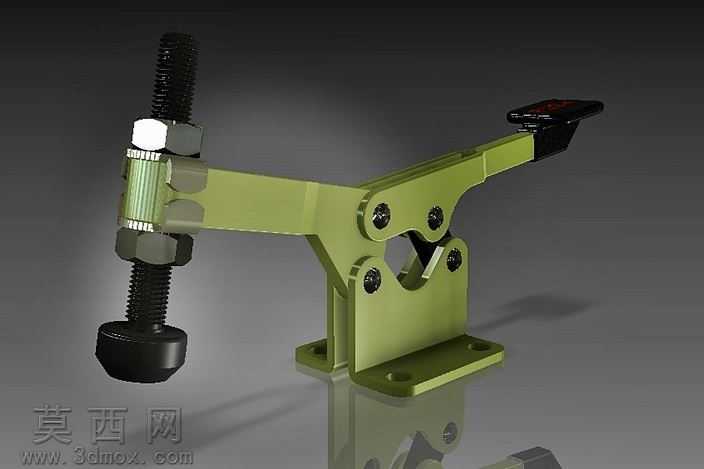

本作品为垂直切换式手动快速夹的三维参数化模型，建模过程严格遵循机械加工件的实际生产尺寸规范，对所有零件进行全参数化定义，确保各装配部件的配合公差符合工装夹具的通用设计标准。建模阶段首先完成底座的结构绘制，底座采用带安装孔的平板式结构，预留四个沉头安装孔位，可直接通过螺栓固定在工装台面或工件基准面上，底座上部的铰接支座采用一体化建模，保证铰接部位的结构强度。随后完成连杆机构的各零件建模，包含主压臂、传动连杆、铰接销轴、操作手柄等核心部件，所有铰接孔位与销轴的配合采用间隙配合参数，模拟实际装配后的灵活转动特性，避免运动干涉。压头部位采用可调式结构设计，通过带螺纹的压杆搭配锁紧螺母，可根据被压紧工件的实际厚度调整压头的伸出长度，压头端部采用橡胶缓冲垫结构，建模时还原橡胶垫的圆弧接触面，避免压紧过程中刮伤工件表面。材质与渲染阶段，对不同部件赋予对应真实材质：金属结构件采用哑光镀锌钢材材质，调整金属粗糙度参数模拟实际工装夹具的磨砂金属质感，操作手柄采用黑色防滑橡塑材质，还原橡塑表面的细微颗粒纹理，压杆顶部的操作套采用蓝色工程塑料材质，锁紧螺母采用橙色氧化处理金属材质，通过材质区分清晰展现各部件的功能分区。渲染阶段采用工作室柔光环境，添加地面反射效果，清晰呈现夹具的整体结构轮廓与各部件的装配关系，同时通过爆炸视图可直观展示所有零件的装配顺序与配合关系。结构设计上采用多连杆死点锁紧原理，当操作手柄下压至水平锁紧位置时，传动连杆越过机构死点，可实现稳定的自锁压紧，即使承受加工过程中的振动载荷也不会出现松脱，向上扳动手柄即可快速解锁，完成工件的快速装夹与切换，整体结构紧凑，操作力小，压紧力充足，可广泛应用于工装焊接、工件装配、机加工定位等需要快速压紧固定的作业场景，模型的所有结构均可直接导出工程图用于实际生产加工。
