带操作平台爬梯的振动筛钢结构架

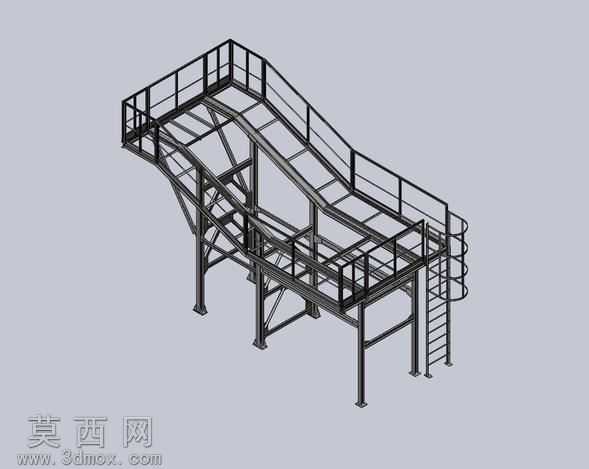

本作品为振动筛配套钢结构支撑作业平台的三维建模成果，建模过程严格遵循机械结构设计规范，先以基准轴、基准面搭建整体定位体系，按照1:1真实比例完成所有构件的参数化绘制。整体结构采用型钢作为核心承载构件，建模时逐一还原立柱、斜撑、横梁、平台边框的截面尺寸与连接节点，所有焊接位置均做贴合处理，还原真实钢结构的装配逻辑。两侧倾斜布置的操作平台沿振动筛筛体走向延伸，平台边缘设置标准化安全护栏，护栏由竖杆、横杆、顶部扶手依次拼接，间隙符合工业安全防护要求；平台一端设置直爬梯，爬梯带有环形护笼，爬梯踏步间距均匀，护笼弧度贴合人员攀爬的安全防护范围，与平台护栏做一体化衔接设计。材质渲染阶段，为所有钢结构构件赋予哑光黑色金属材质，还原工业钢材经防锈喷涂后的表面质感，调整材质粗糙度与反光度，让构件边缘的棱角、焊接拼接处的细节清晰呈现，整体场景采用浅灰色纯色背景，搭配均匀的环境光照，避免多余光影干扰结构展示，可360度旋转查看各部分连接关系。设计过程中充分考虑振动筛的作业特性，底部支撑立柱做加粗处理，斜向支撑梁沿受力方向布置，形成稳定的桁架受力体系，可承载振动筛作业时的动载荷与平台上操作人员、检修工具的静载荷；两侧平台预留足够的检修操作空间，方便作业人员对振动筛进行日常巡检、部件更换与维护作业，爬梯的位置设置兼顾上下通行的便利性与设备整体布局的合理性，护栏高度符合工业操作平台的安全标准，避免作业过程中发生坠落风险。整体模型结构完整，所有构件无缺失、无干涉，各连接部位的装配关系清晰，可直接用于结构受力校核、生产下料参考、作业场景布局模拟等用途，完整还原了振动筛配套钢结构平台的真实形态与功能设计。
