无人机挂载球形摄像云台万向节结构

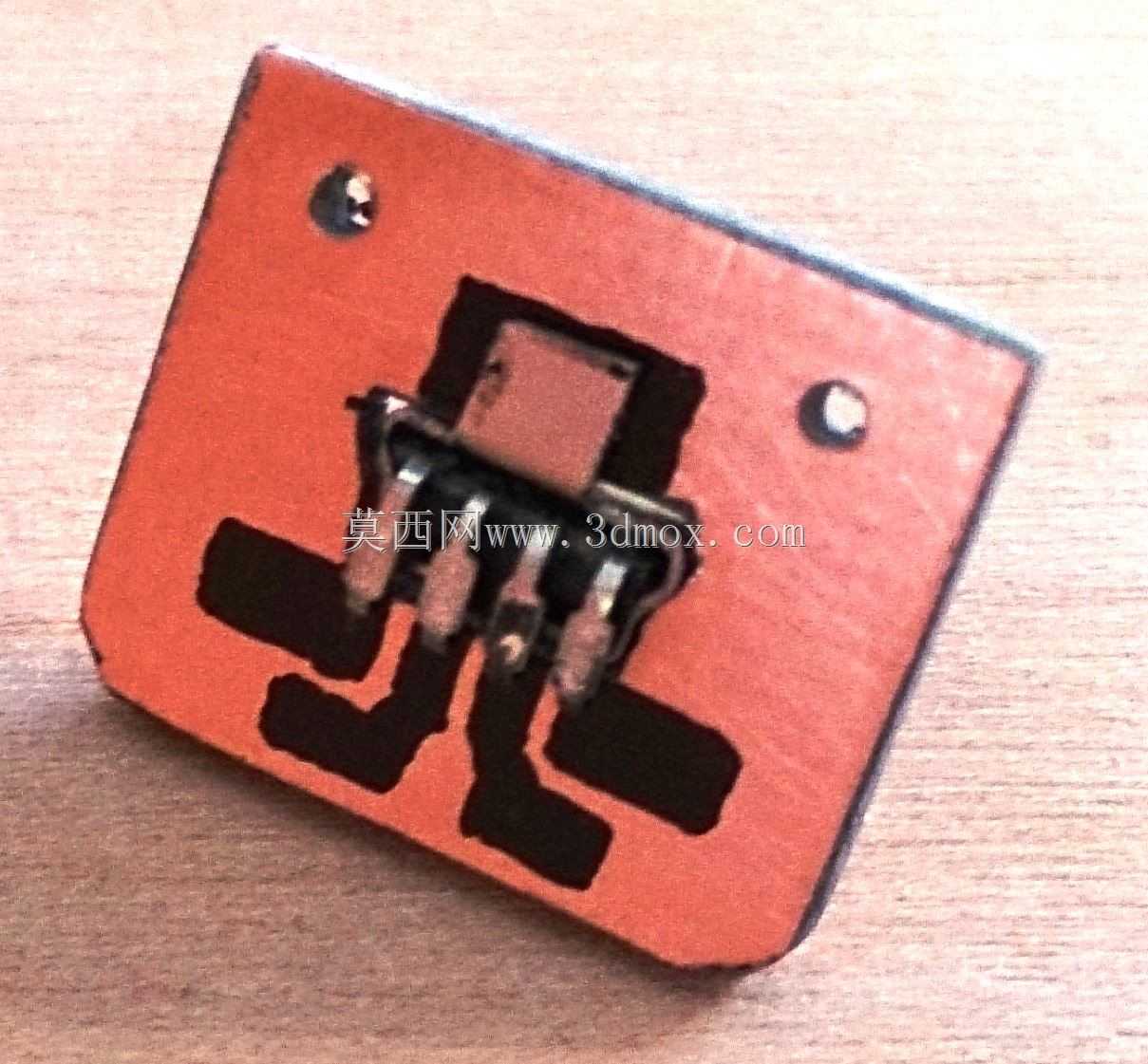

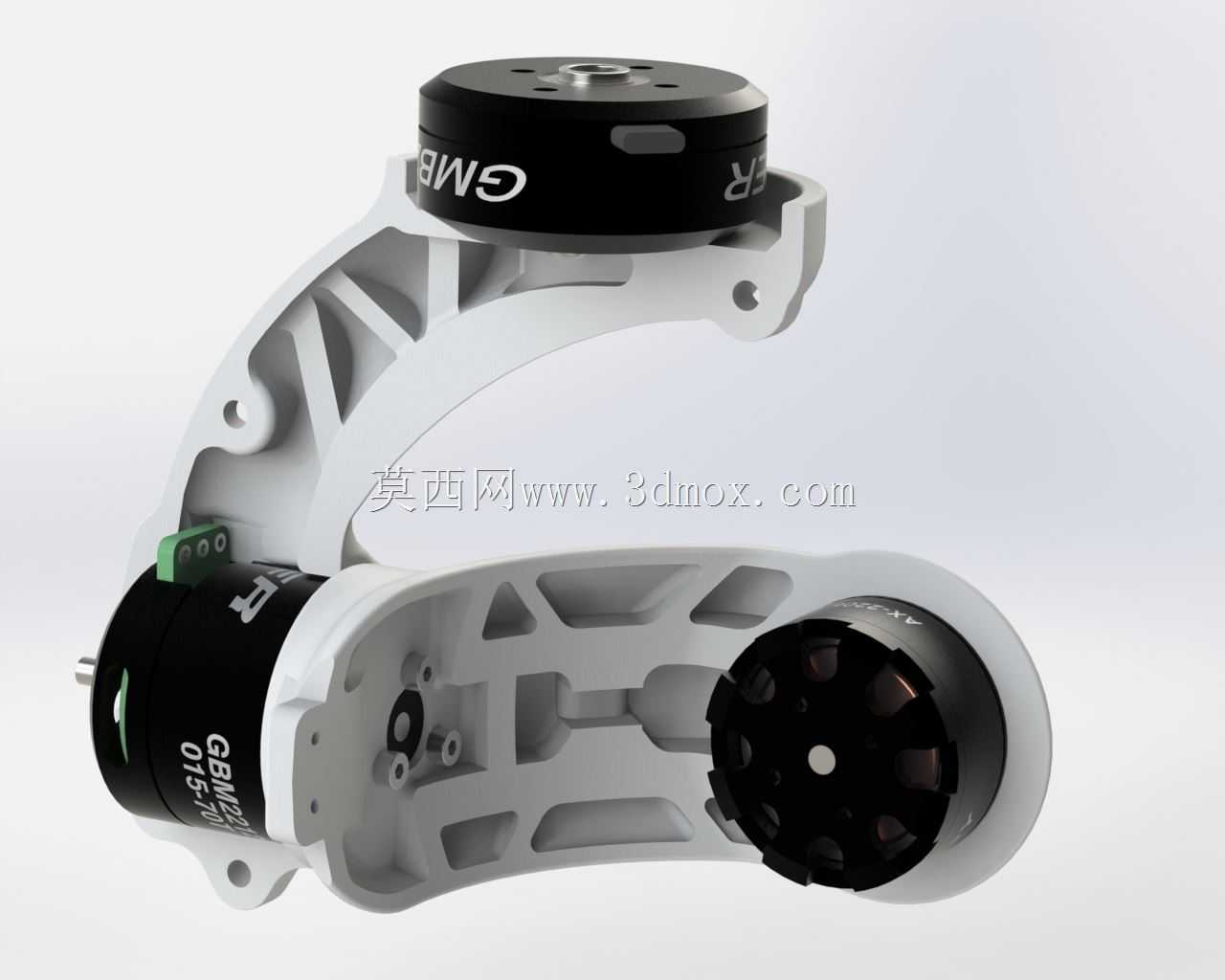

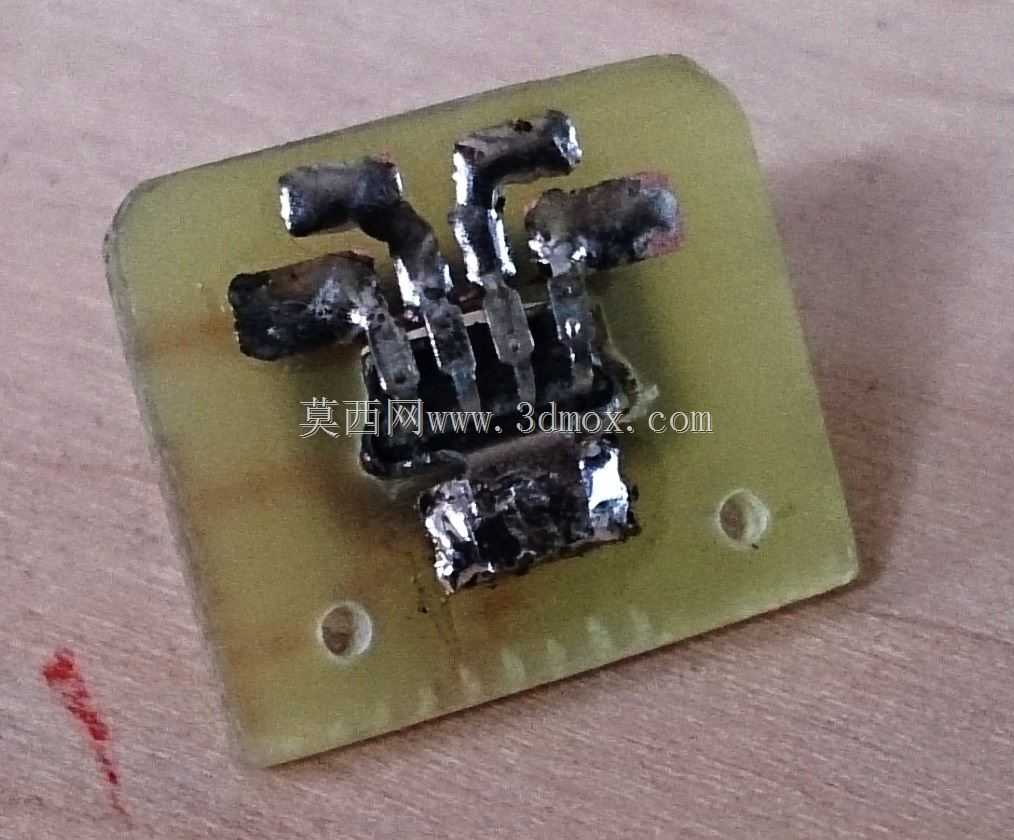

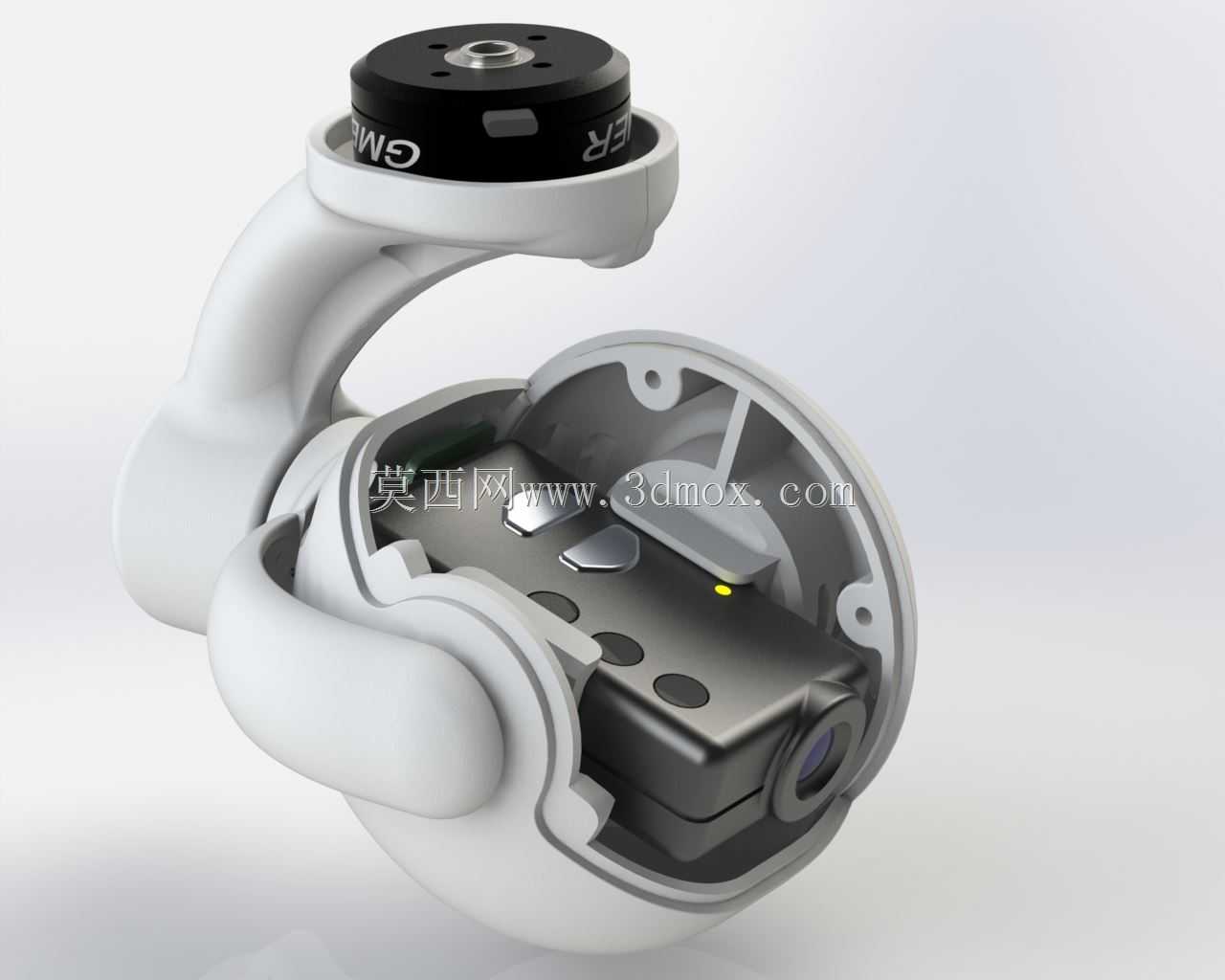

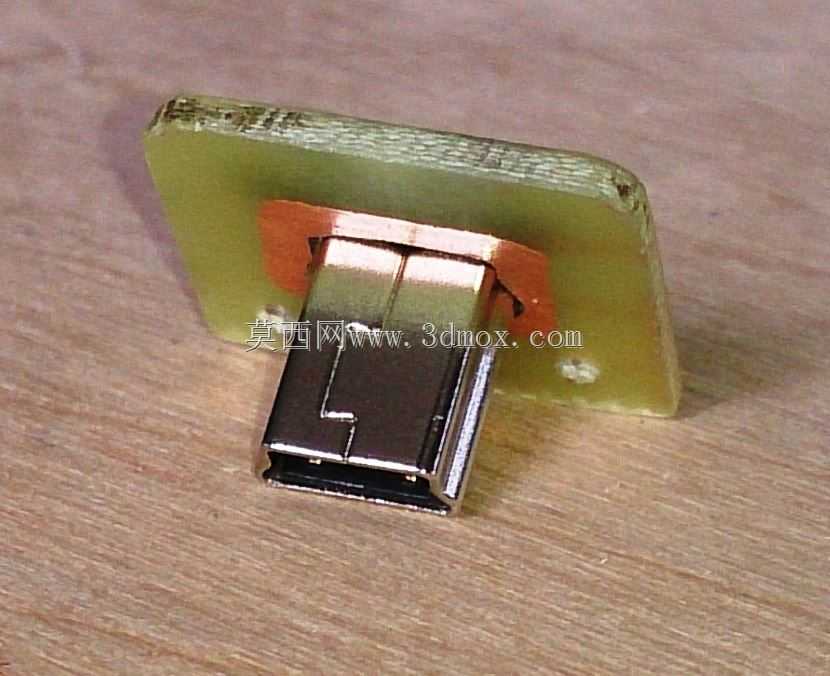

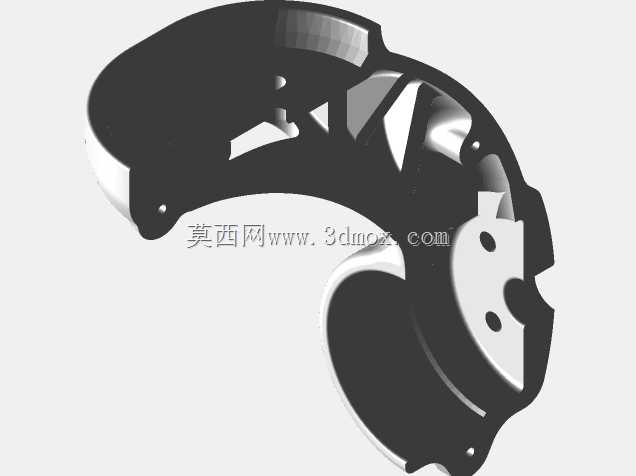

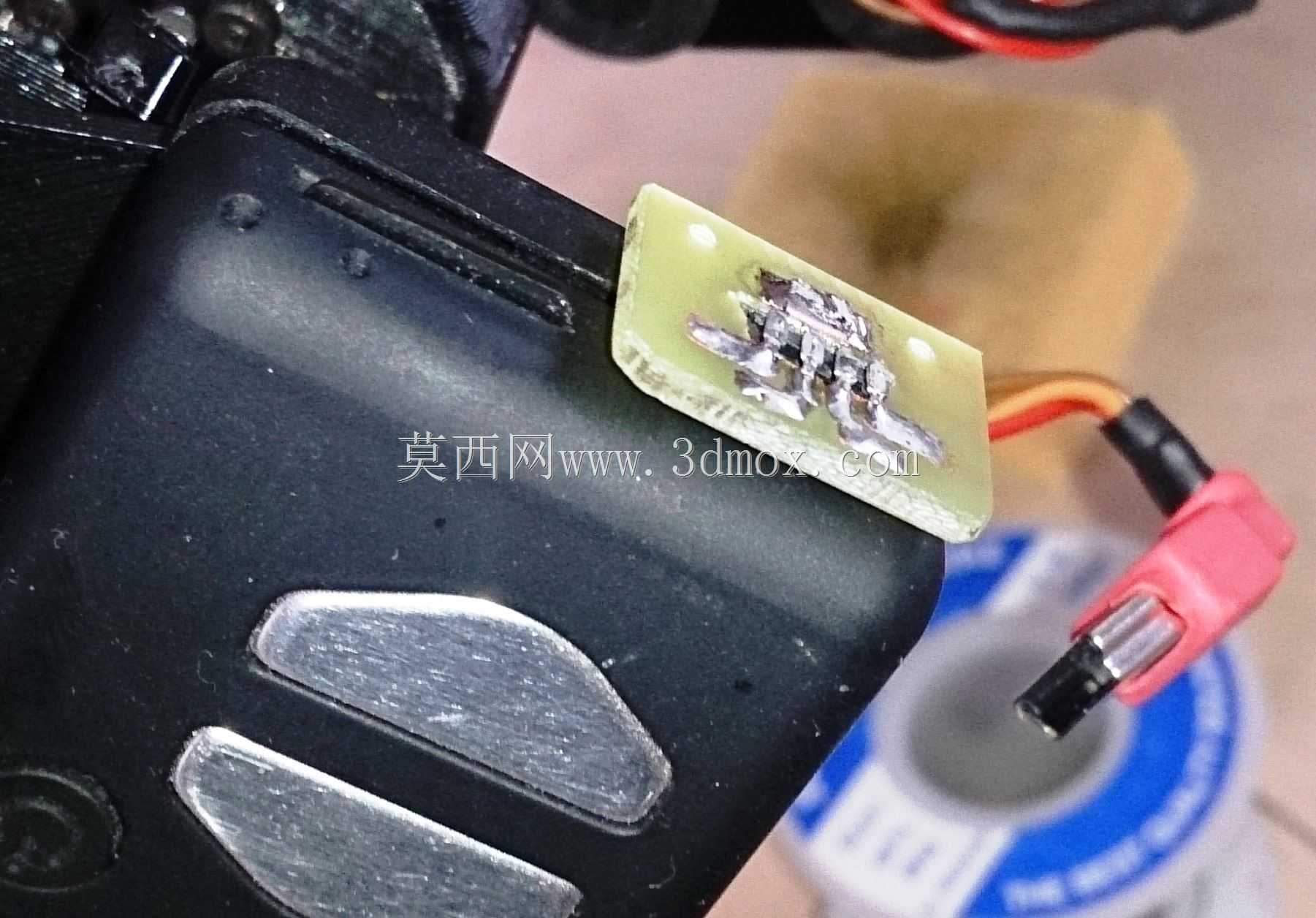

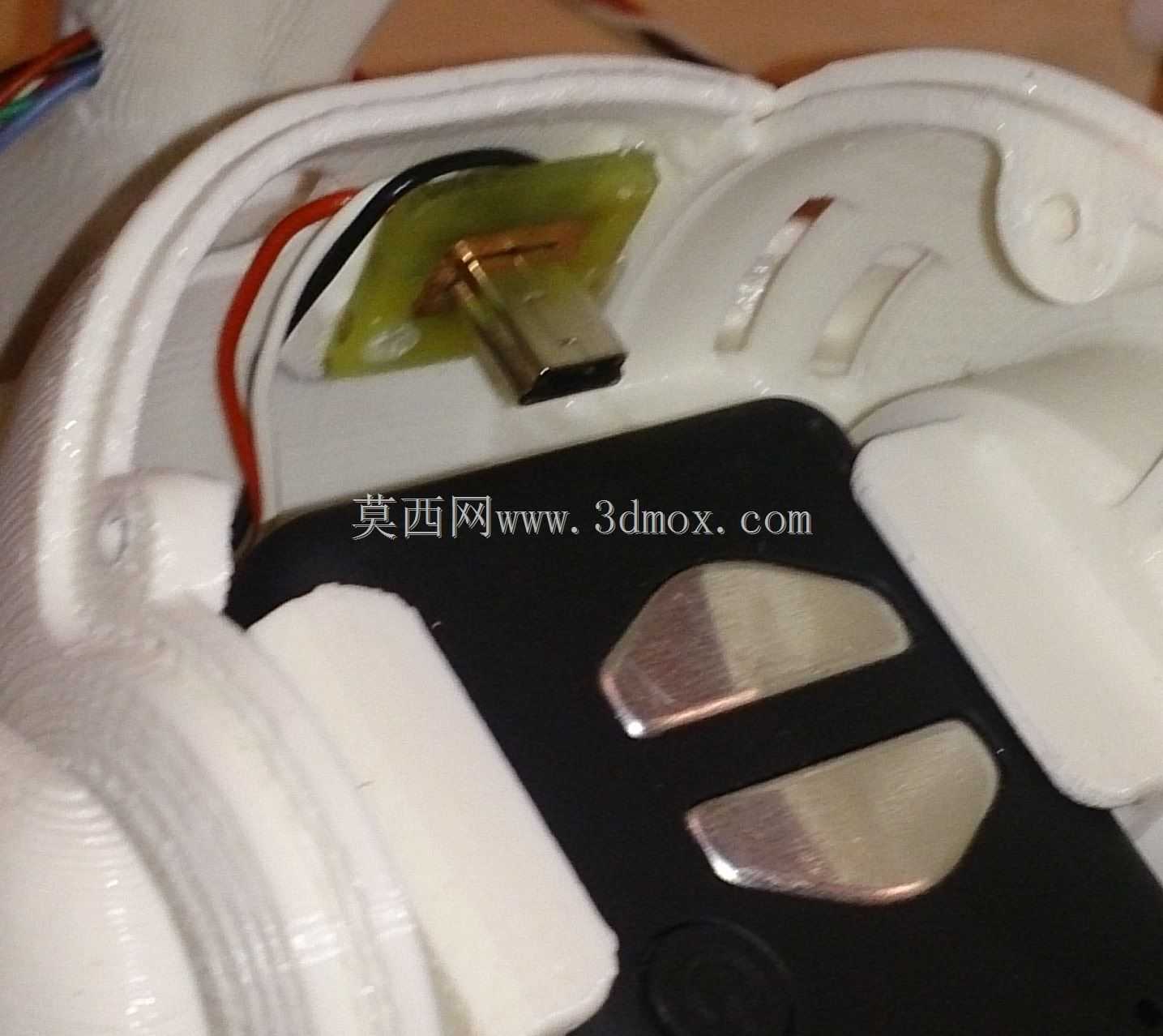

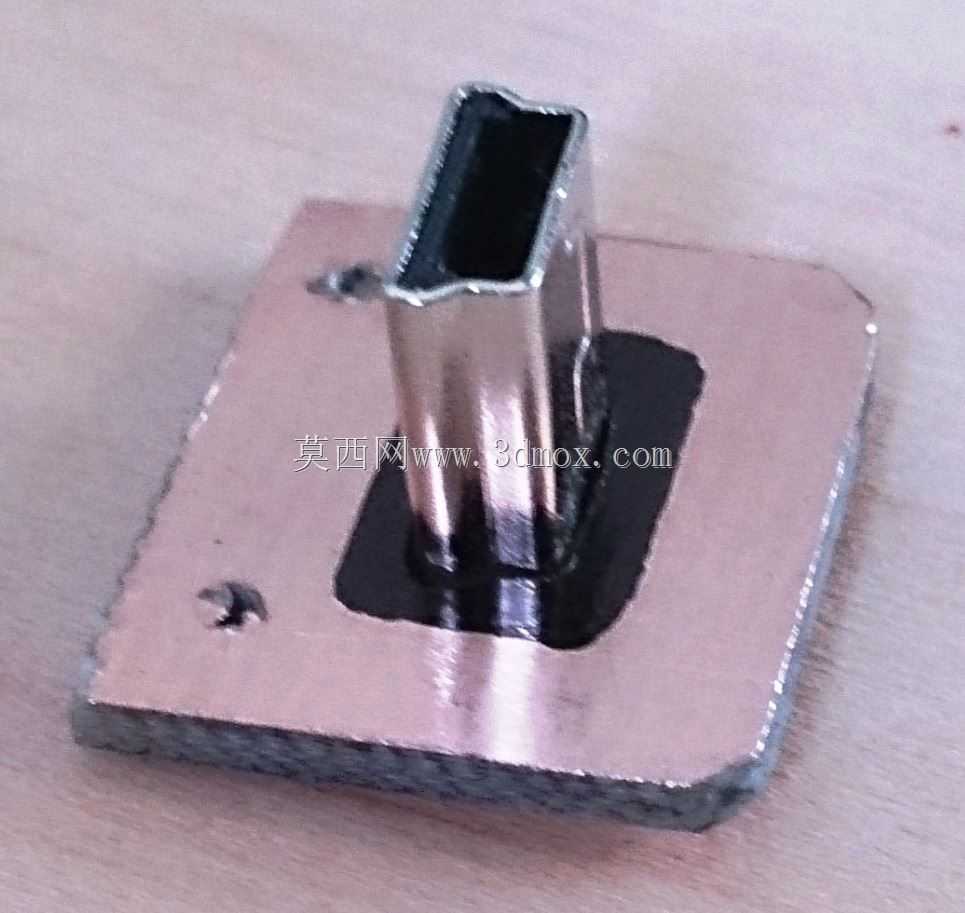

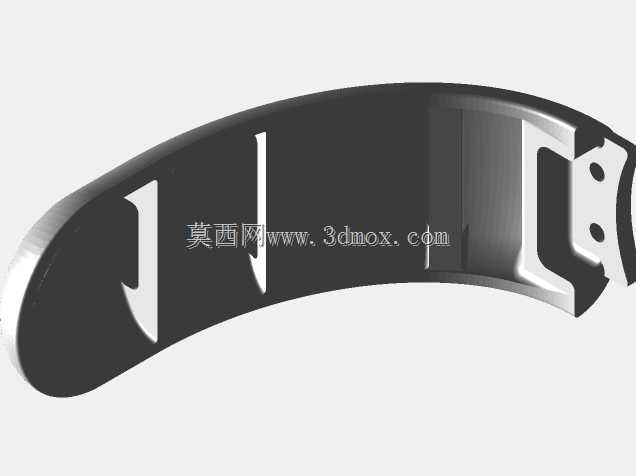

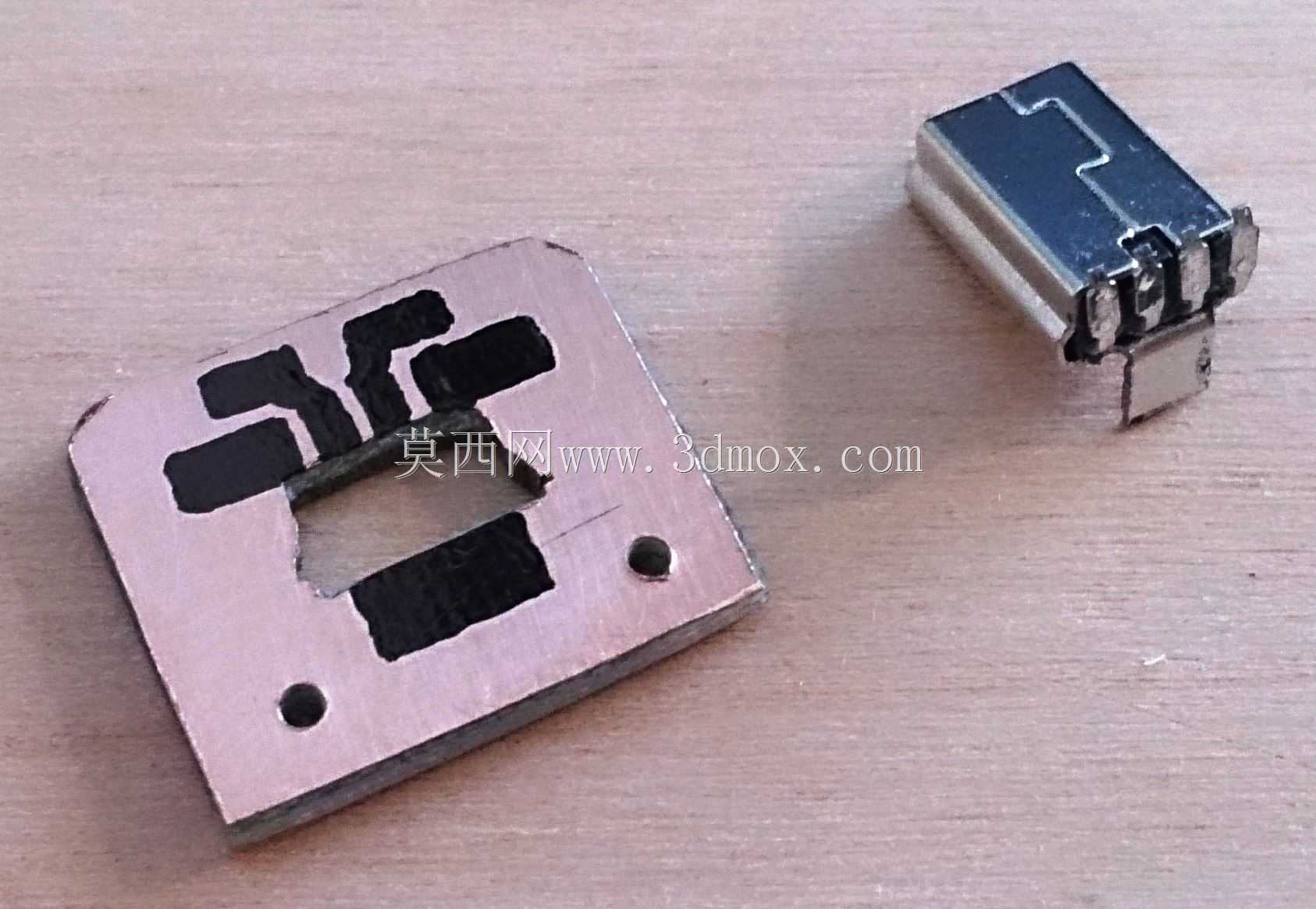

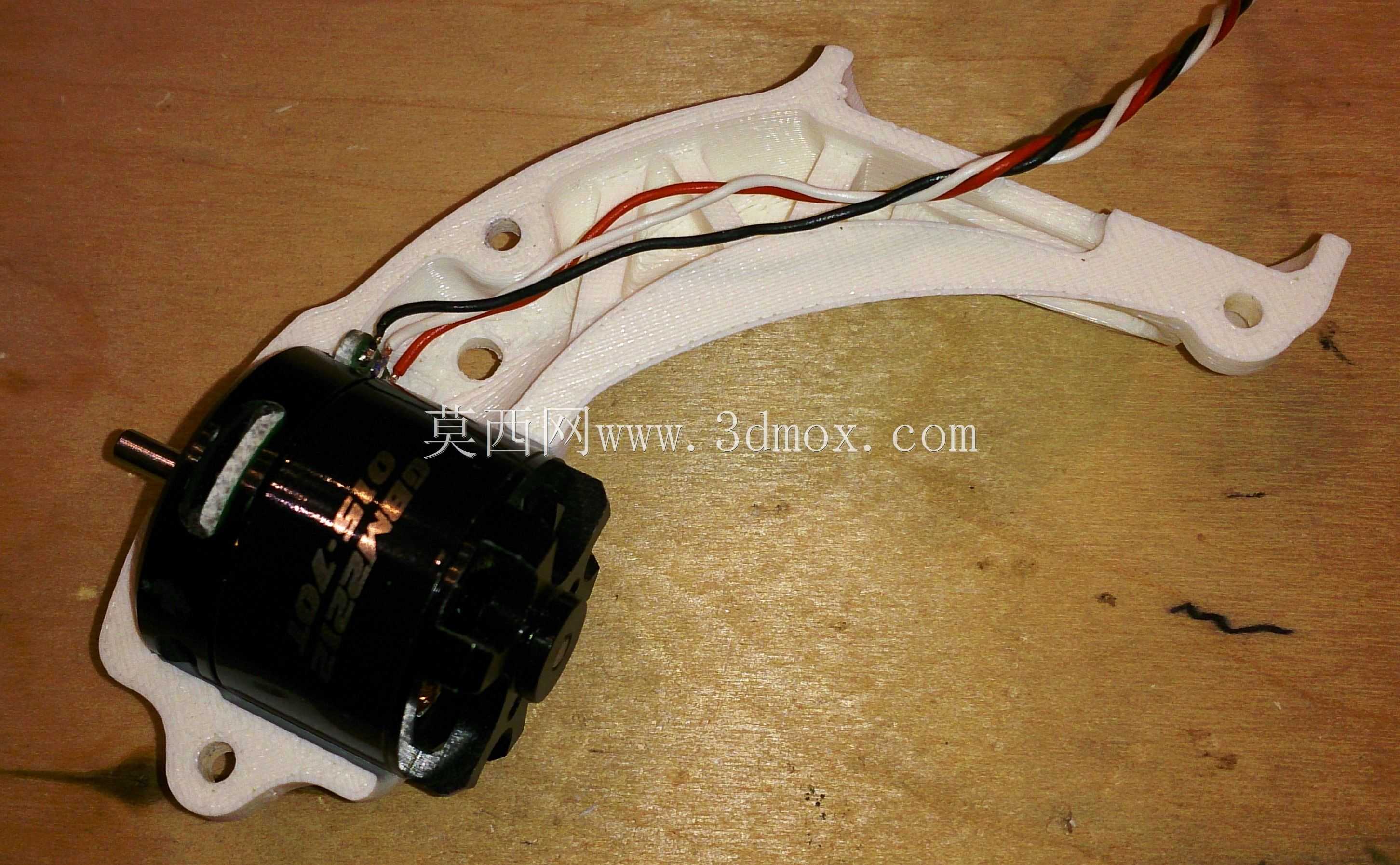

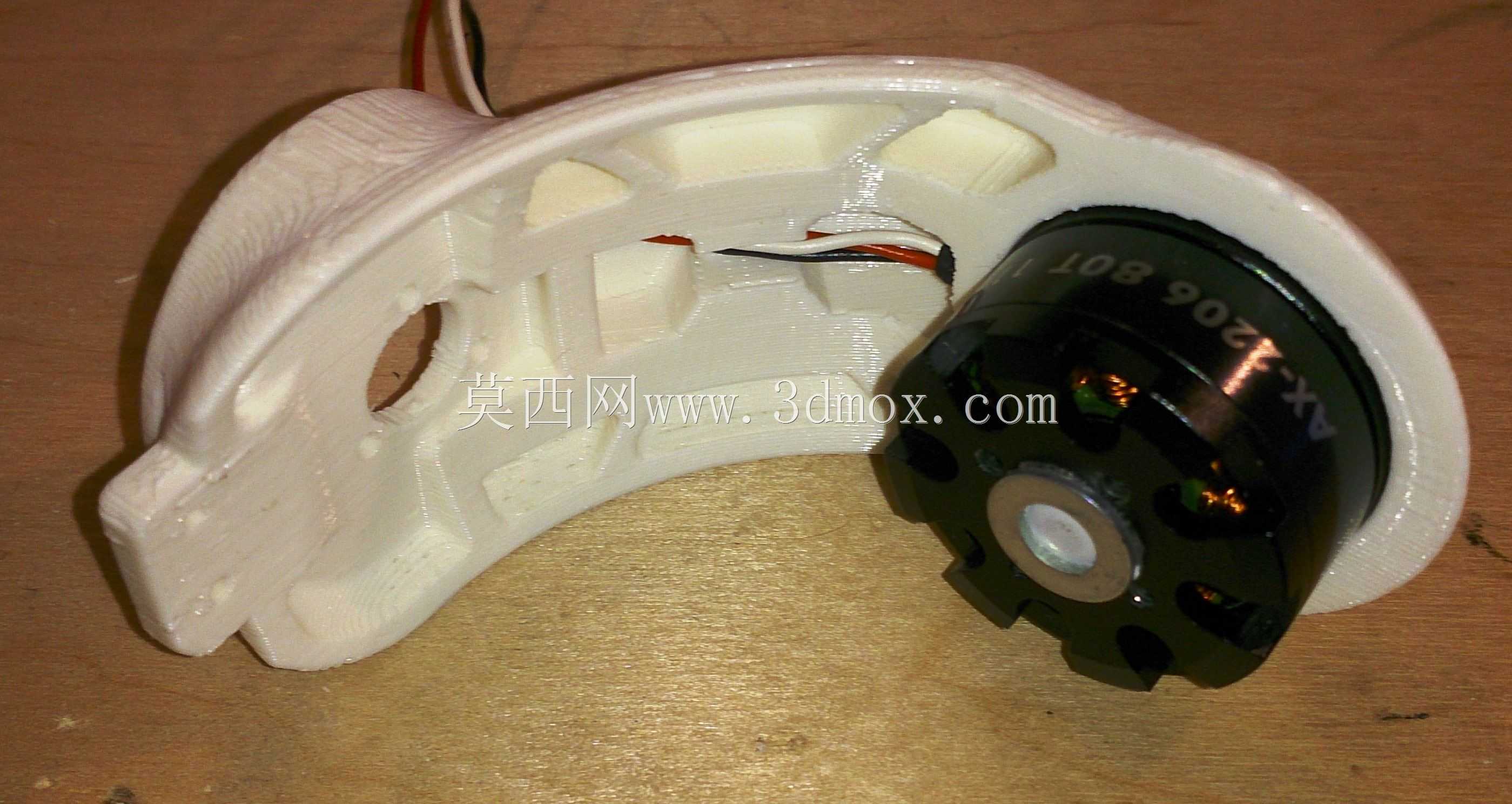

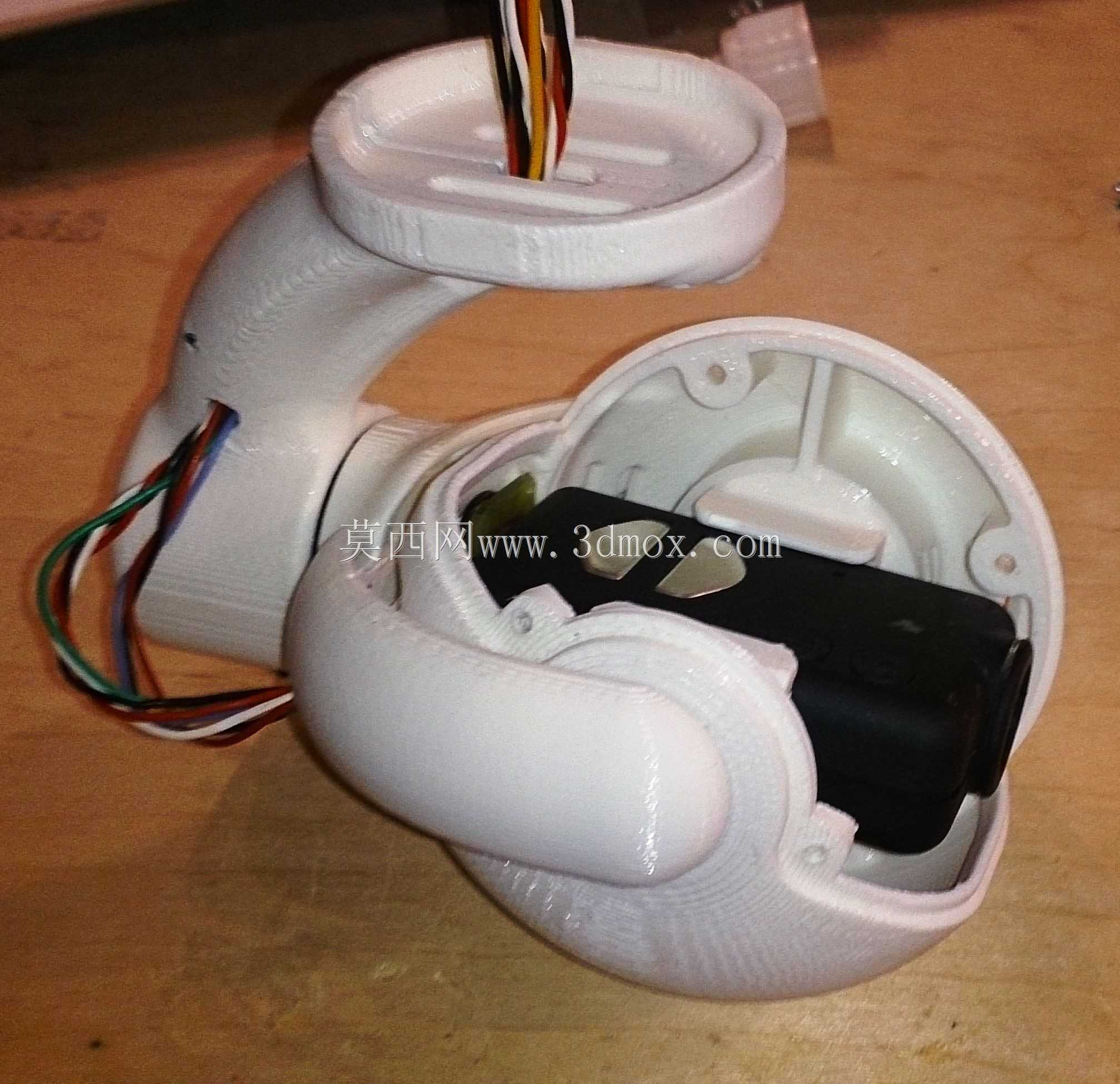

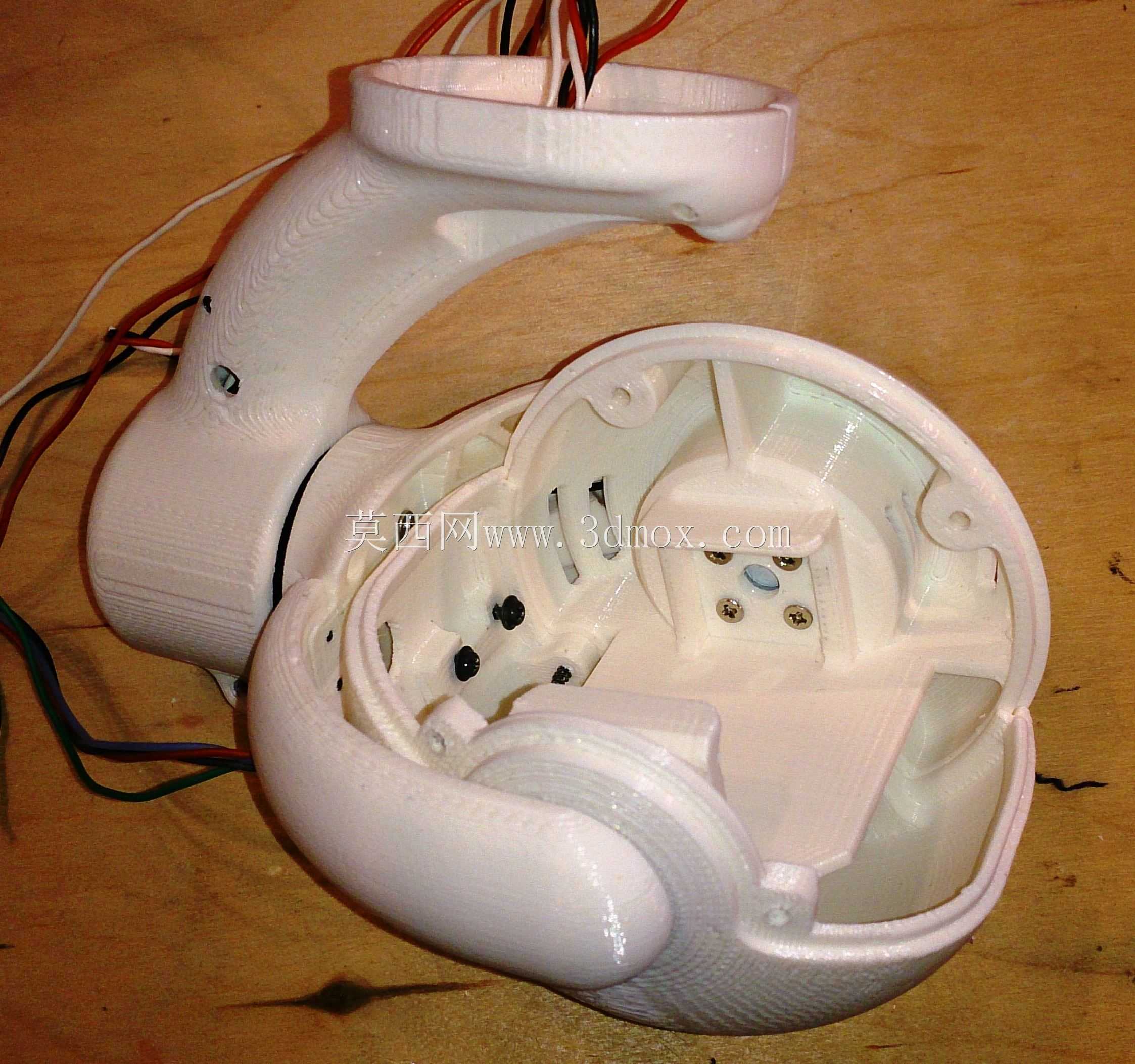

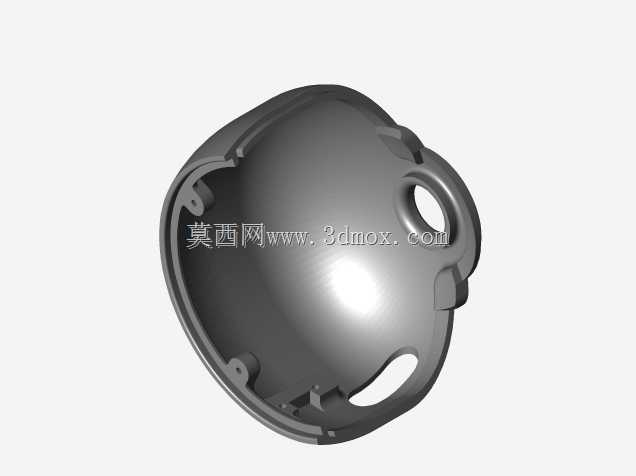

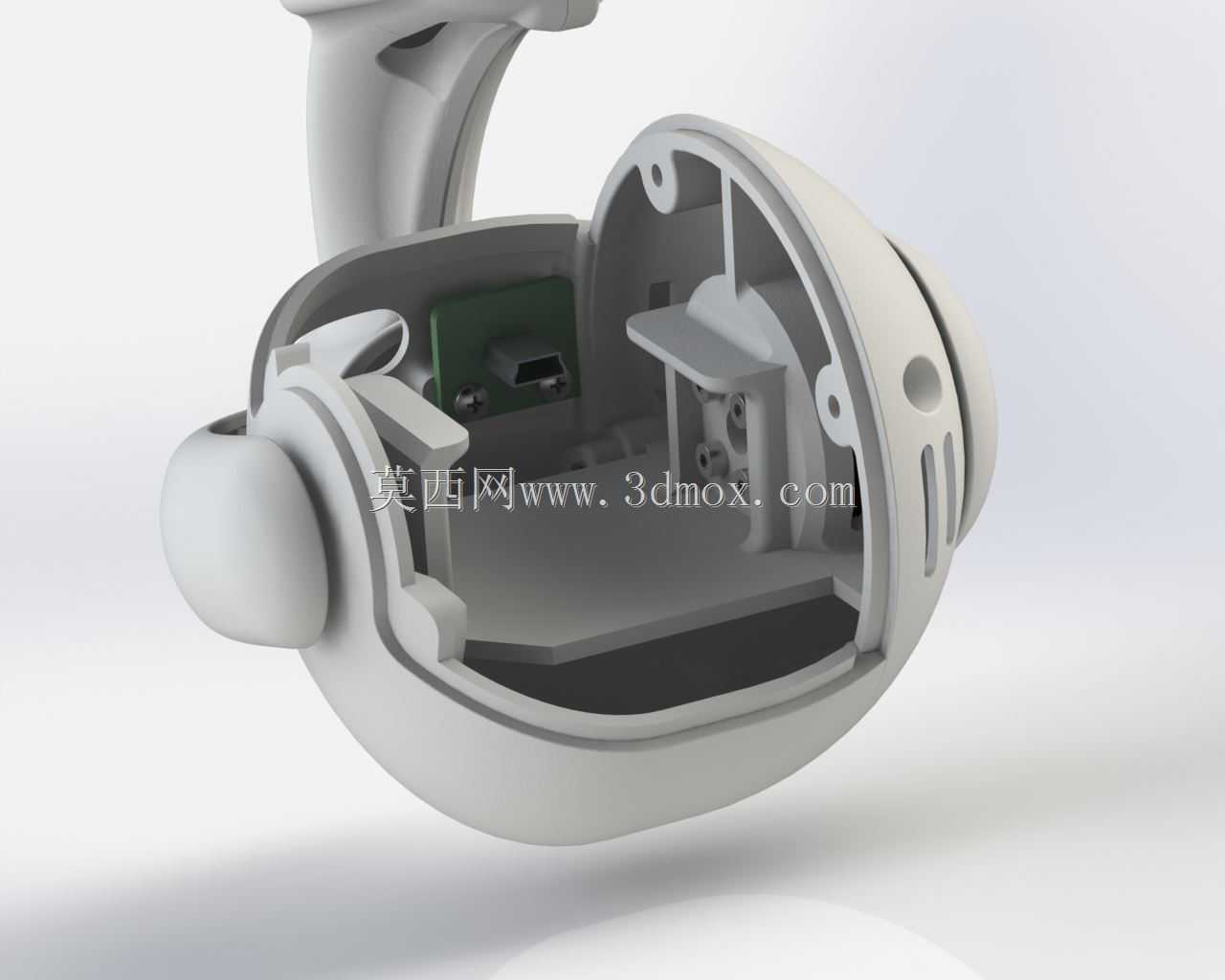

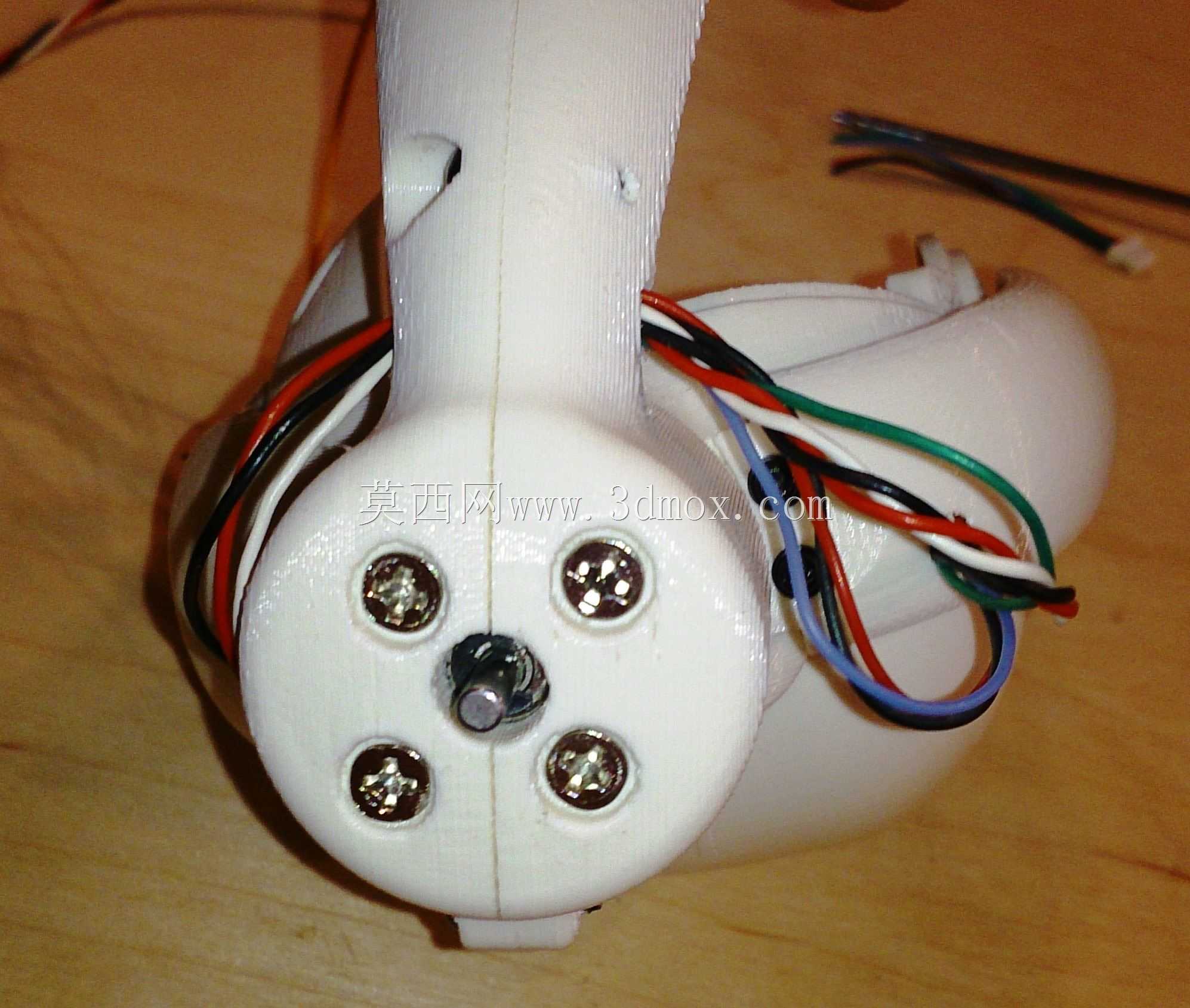

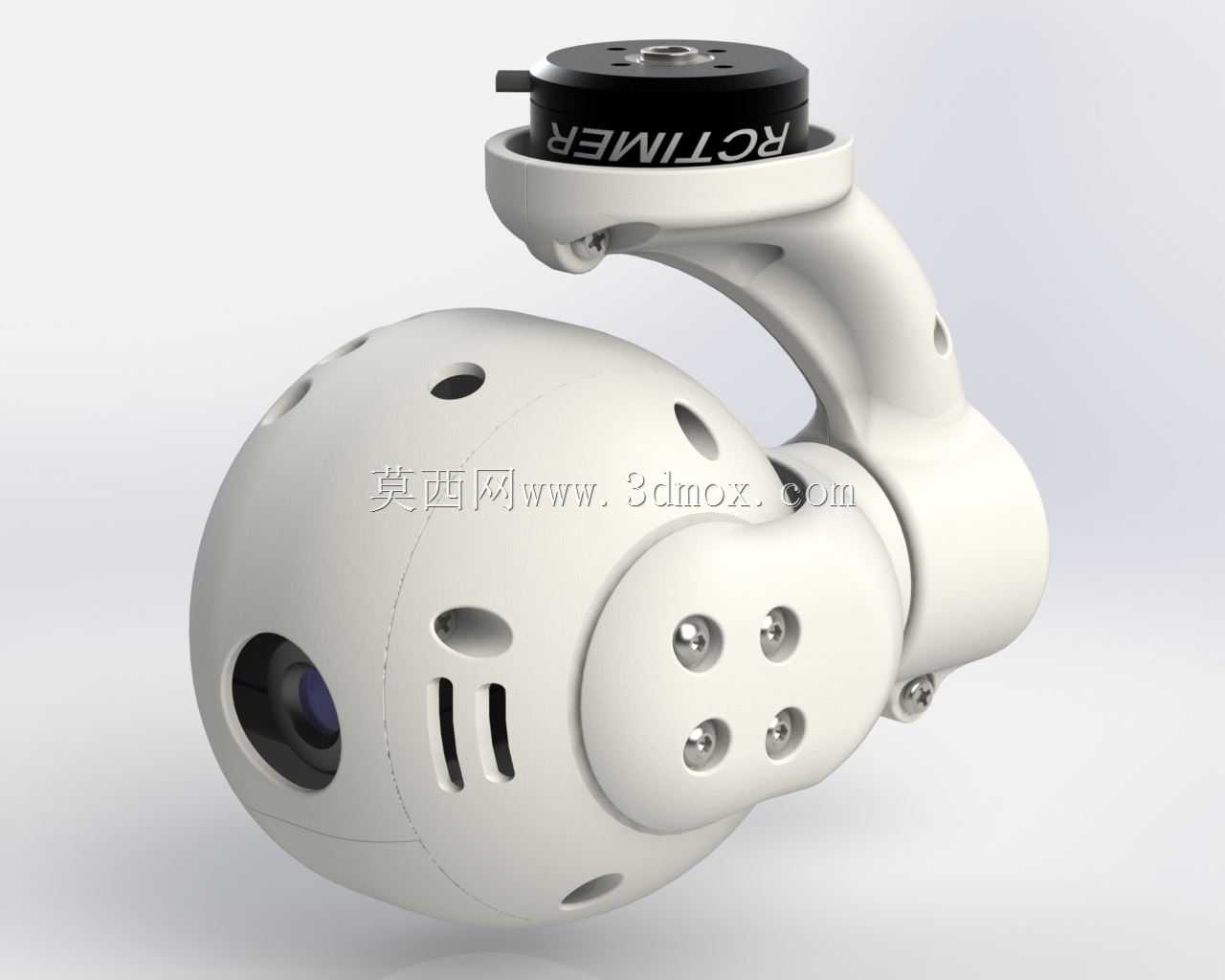

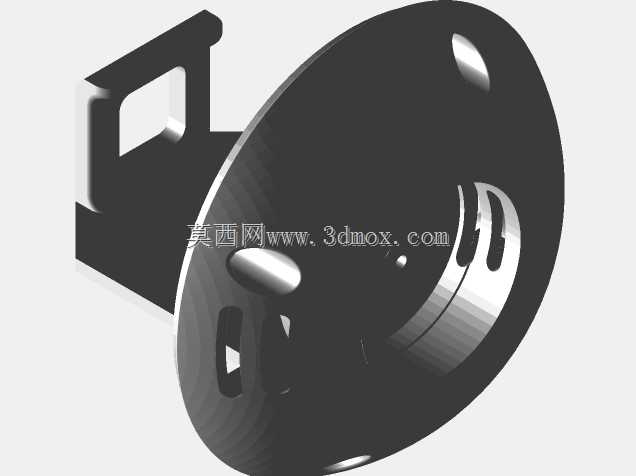

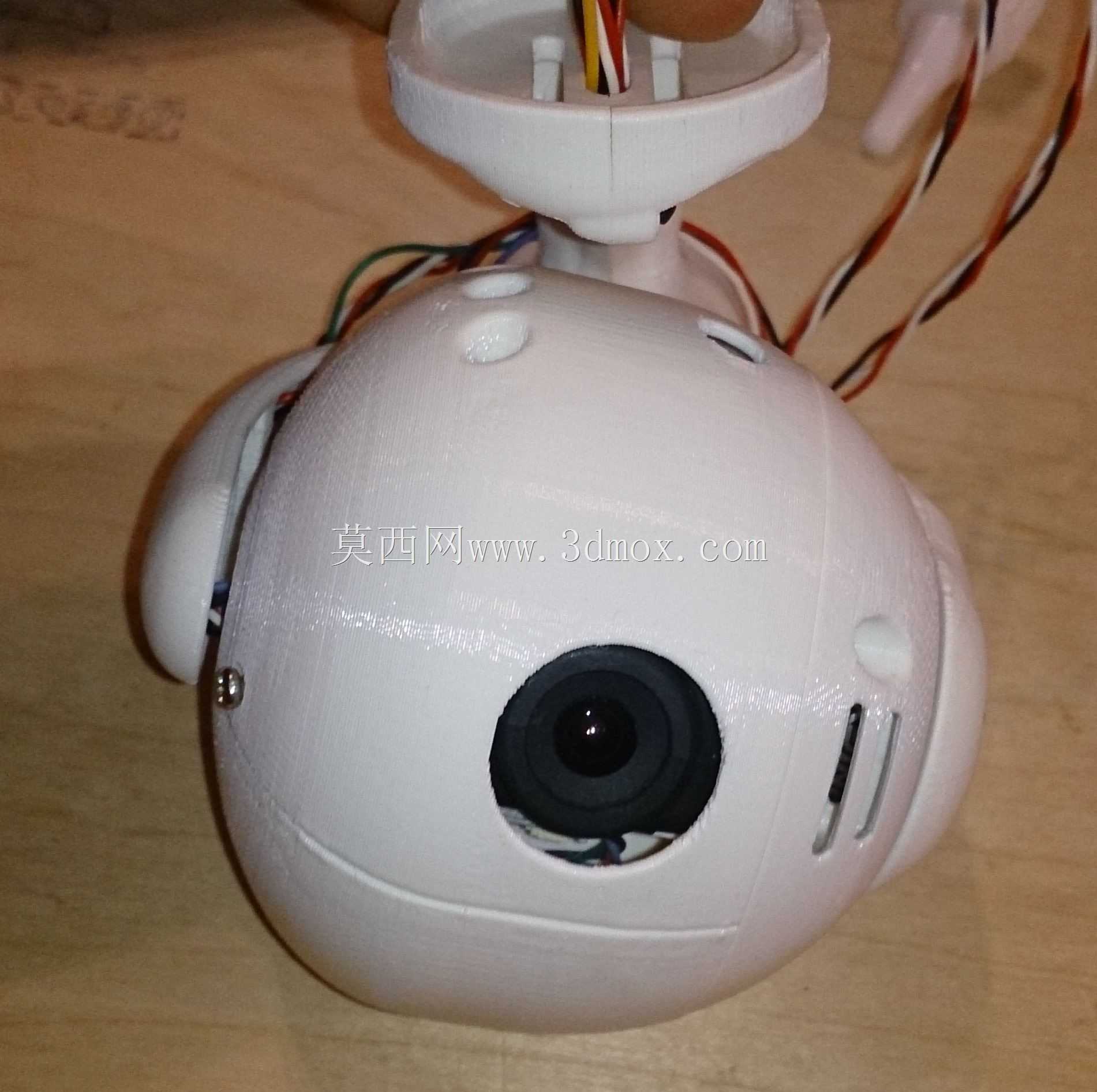

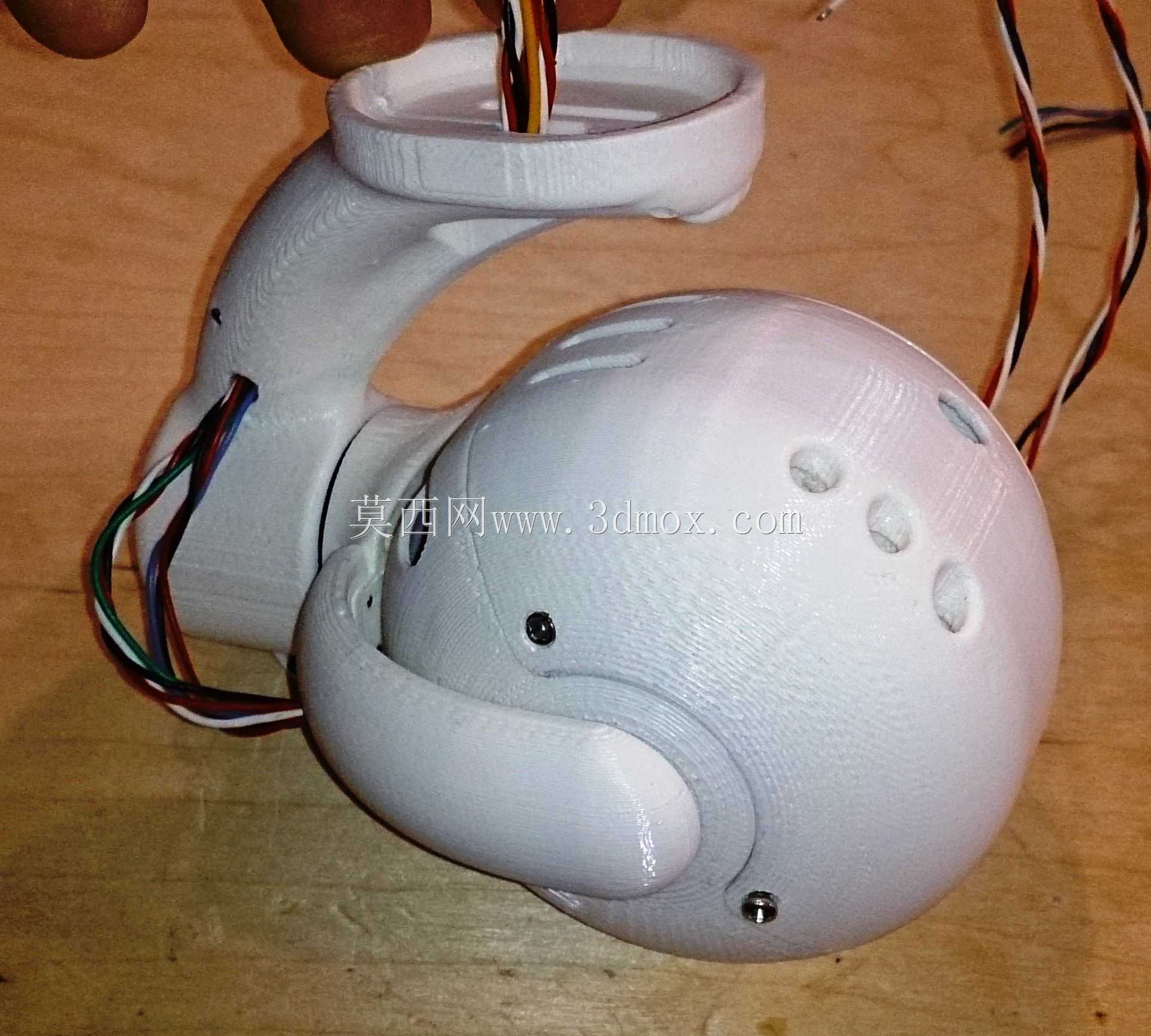

该万向节结构主要面向小型民用无人机航拍挂载场景设计，作为无人机机载摄像设备的核心增稳承载部件，可在无人机飞行过程中抵消机身姿态波动带来的画面抖动，同时支持摄像单元在俯仰、横滚两个轴向的灵活角度调整，满足航拍过程中多角度取景、目标跟踪锁定的实际使用需求。在实际作业场景中，该结构可适配轻量化运动相机、小型高清摄像模组，广泛应用于航拍摄影、电力巡线挂载、农林植保巡检、应急灾情探查等无人机作业场景，能够在无人机做飞行动作、遭遇气流扰动时，始终保持摄像单元的拍摄姿态稳定，避免画面出现倾斜、抖动模糊的问题。从功能特性来看，该万向节采用双轴支撑结构，上部为与无人机机身连接的固定安装座，下部为球形摄像单元容纳舱，弧形支撑臂连接上下两部分结构，支撑臂内置走线空间可容纳摄像模组的供电与信号传输线路，避免线材外露在飞行过程中产生风阻或勾挂异物。球形舱体表面开设多组散热与减重孔位，既能够降低整体结构重量，提升无人机的有效载荷利用率，也可以为舱内的摄像模组、驱动舵机提供足够的散热空间，避免长时间工作出现积热问题；舱体前端预留摄像镜头安装位，侧部开设拾音与通风槽口，兼顾功能实用性与结构轻量化需求。设计思路上，该结构采用封闭外壳式设计，整体外壳为流线型曲面造型，能够有效降低飞行过程中的空气阻力，减少风阻对云台姿态稳定的干扰，同时封闭外壳可以对内部的舵机、传动结构、摄像模组起到防护作用，避免飞行过程中扬尘、雨滴侵入内部造成部件损坏。结构连接部位采用内嵌式螺丝固定，外露部件无尖锐凸起，进一步降低飞行风阻同时避免磕碰造成部件损坏。安装边界方面，上部安装座为标准圆形法兰连接结构，中心预留定位孔与安装螺孔，可适配多数主流小型无人机的底部挂载接口，安装时无需额外定制转接件即可完成快速装配；下部球形舱的内部容纳空间可适配尺寸在40mm以内的方形摄像模组，舱体开合采用卡扣加螺丝的双重固定方式，既方便后期更换摄像设备，也能够保证飞行过程中舱体闭合牢固不会意外脱开。整体结构的转动间隙经过优化设计，舵机驱动的转动副预留合适的活动旷量，既保证转动过程顺滑无卡顿，也不会因间隙过大导致摄像画面出现晃动，在两个转动轴向都设置有限位结构，避免转动角度过大拉扯内部线材造成线路断裂。
