带LCD显示的无人机飞控APM模式切换装置

　　在多旋翼、固定翼无人机的外场调试与日常飞行作业场景中，飞控模式的快速、精准切换是保障飞行安全、提升作业效率的核心环节，这套带LCD显示的APM模式切换装置，正是针对APM系列开源飞控的外设交互需求开发的实体控制终端，解决了传统飞控模式切换依赖地面站软件操作、触屏误触率高、户外强光下状态辨识困难的实际痛点。

　　从实际使用场景来看，该装置可直接部署在无人机地面站操控台、遥控器扩展支架或者车载调试工位上，飞手无需在电脑地面站的多级菜单中翻找模式选项，也不用盯着遥控器小屏幕辨识模糊的模式标识，直接通过装置上的实体按键就能完成飞行模式的一键切换，搭配正面的LCD显示屏，当前所处的飞行模式会以清晰的字符直接呈现，哪怕是正午户外强光环境下，也能快速确认飞控状态，避免错切模式引发的飞行事故，尤其适合植保作业、航测巡检、无人机竞速这类需要频繁切换飞行模式的作业场景。

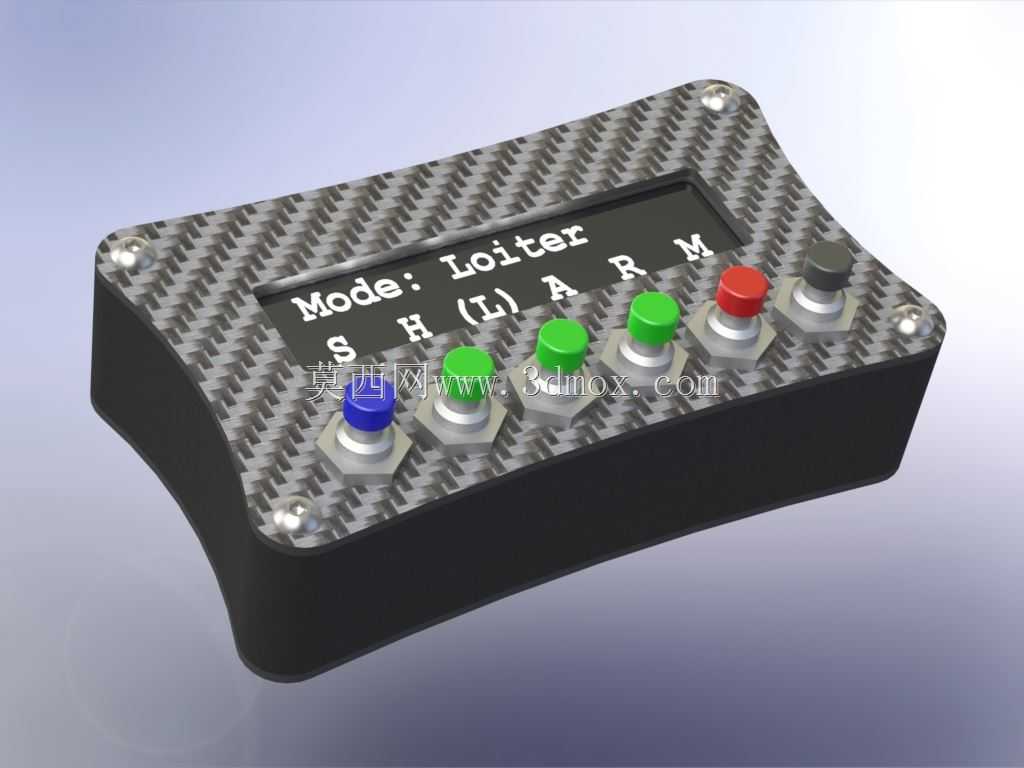

　　装置的功能设计完全贴合APM飞控的实际使用逻辑，面板上的六个带标识的实体按键，分别对应APM飞控常用的定点、悬停、自动航线、返航、手动、特技等核心飞行模式，每个按键采用不同颜色的键帽做物理区分，飞手经过短时间熟悉后就能实现盲操作，按键下方的LCD屏除了显示当前激活的模式名称，还预留了模式状态标识位，对应每个按键的激活状态，当某个模式被触发时，对应位置的标识会同步点亮，形成按键操作与屏幕显示的双重反馈，避免操作无响应引发的误判。

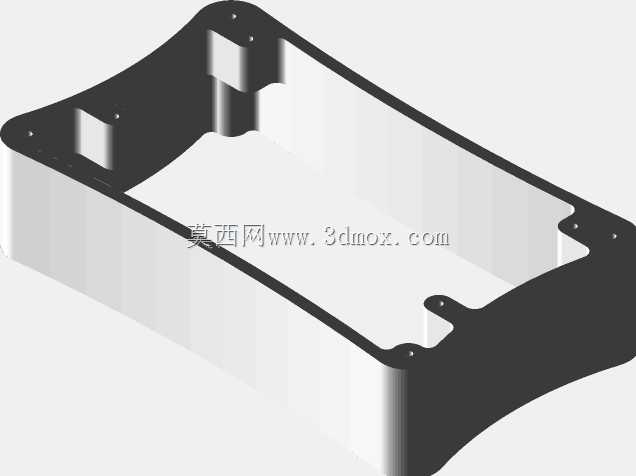

　　从结构设计思路来看，整个装置采用一体化的盒式壳体结构，上盖表面做了碳纤维纹理的防滑处理，既提升了户外使用时的耐磨性能，也能减少强光下的表面反光，避免干扰屏幕读取；壳体的边角做了圆弧过渡处理，没有尖锐的凸起结构，在户外携带、安装过程中不会刮擦操控台表面或者飞行装备；六个按键采用嵌入式安装结构，按键底座与壳体上盖之间做了密封台阶设计，能够阻挡户外作业时的浮尘、零星溅水进入壳体内部，提升装置在复杂外场环境下的使用寿命；LCD屏幕采用下沉式安装，屏幕表面与上盖表面预留了0.5mm的下沉高度，既可以在屏幕表面加装透明保护面板，也能避免外物直接磕碰屏幕造成损坏。

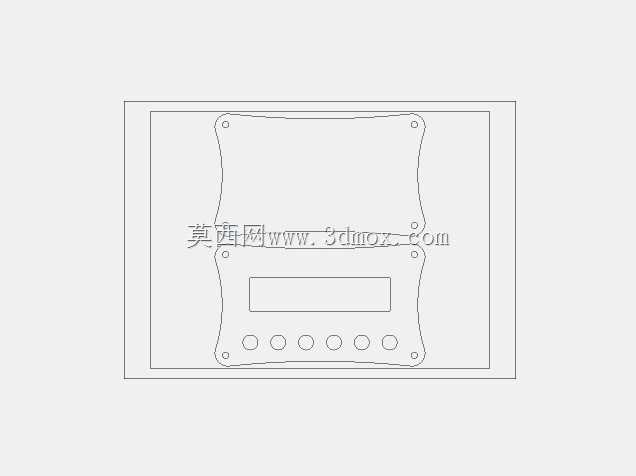

　　关于安装边界与尺寸适配，整套装置的壳体采用扁平化设计，整体厚度控制在25mm以内，长度与宽度分别控制在120mm与70mm区间，不管是固定在标准遥控器的顶部扩展位，还是嵌入到便携式地面站的操控面板上，都不会占用过多的安装空间；壳体的四个角预留了沉头安装孔位，可以直接通过M3螺丝完成固定安装，也可以根据使用需求在壳体背面粘贴魔术贴，实现快速拆装转移；装置的接口全部布置在壳体的后侧端面，预留了标准的航插接口位置，接线时不会与正面的按键、屏幕产生干涉，布线走向可以顺着操控台的支架边缘整理，避免外场使用时线缆拉扯造成接口松动。

　　在结构细节的处理上，每个按键的按压行程设置为2mm，按压力度控制在1.5N左右，既不会因为震动造成误触发，也不会因为按键过硬导致长时间操作手指疲劳；壳体内部预留了PCB板的安装定位柱，控制板与显示屏、按键模块之间的连接可以采用排针直插的方式，减少内部飞线，提升整体结构的抗震性能；上盖与下壳之间采用卡扣加螺丝的双重固定方式，日常检修维护时可以快速拆开壳体，更换按键或者屏幕模块，不需要破坏整体结构。

　　这套装置的设计完全围绕无人机外场作业的实际需求展开，没有冗余的功能结构，所有的结构细节都服务于“快速切换、清晰辨识、可靠耐用”的核心使用目标，不管是个人航模爱好者自制飞控外设，还是行业级无人机地面站的配套操控终端设计，都可以参考这套结构的设计逻辑，在保证功能可靠性的前提下，尽可能压缩装置的体积，优化操作交互逻辑，适配复杂的户外使用环境。
