NHAdrian 170毫米FPV赛车手

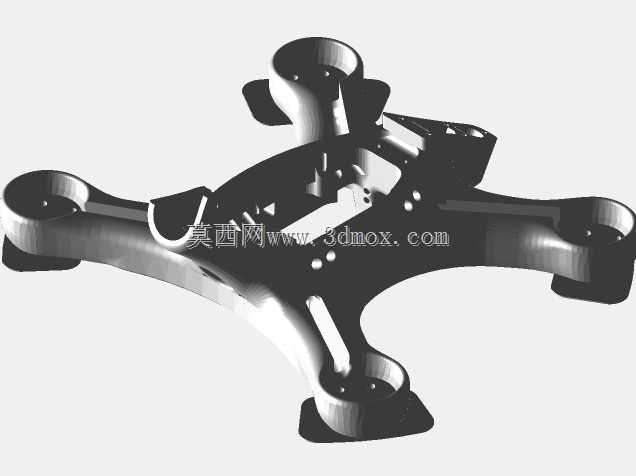

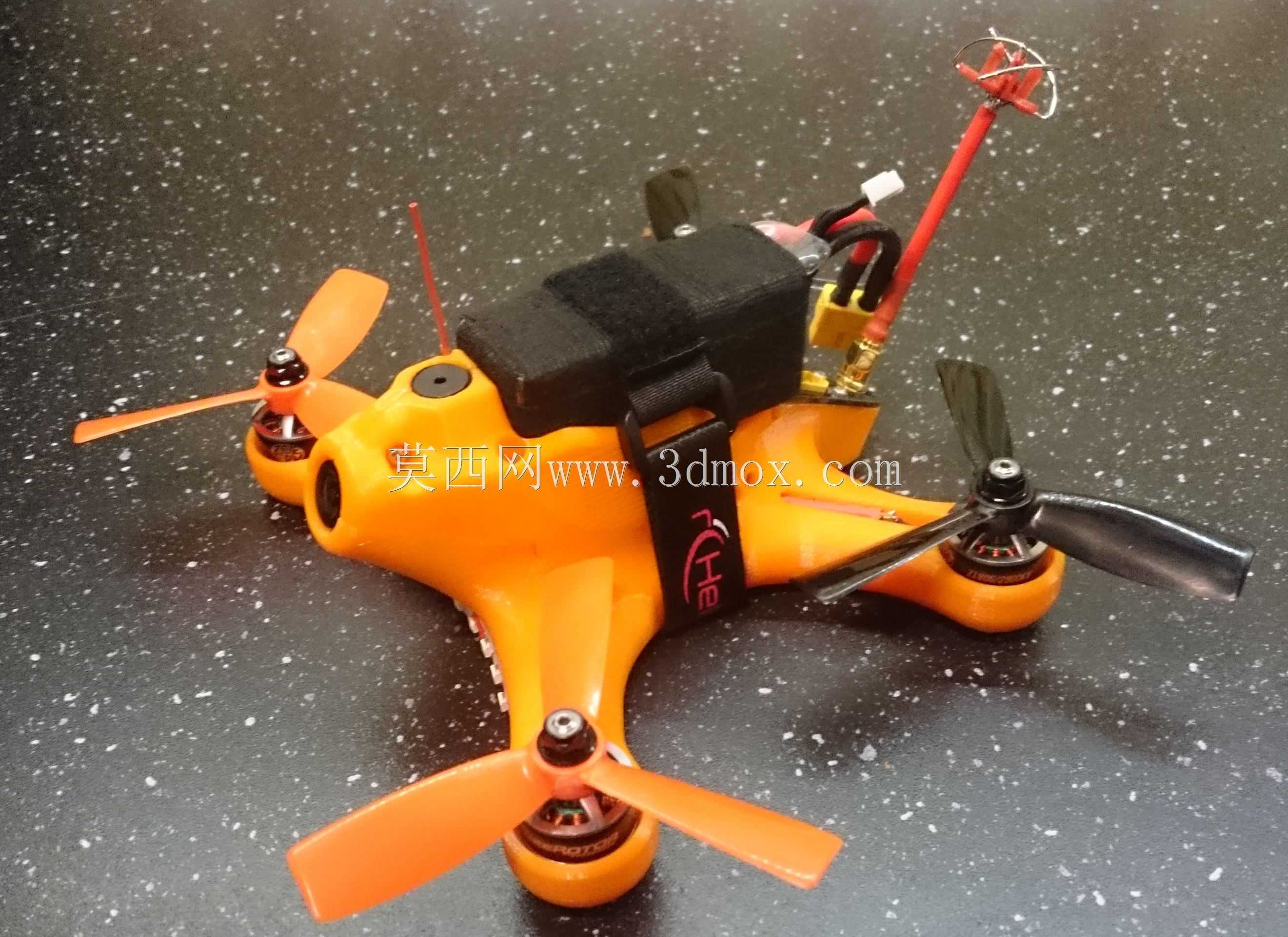

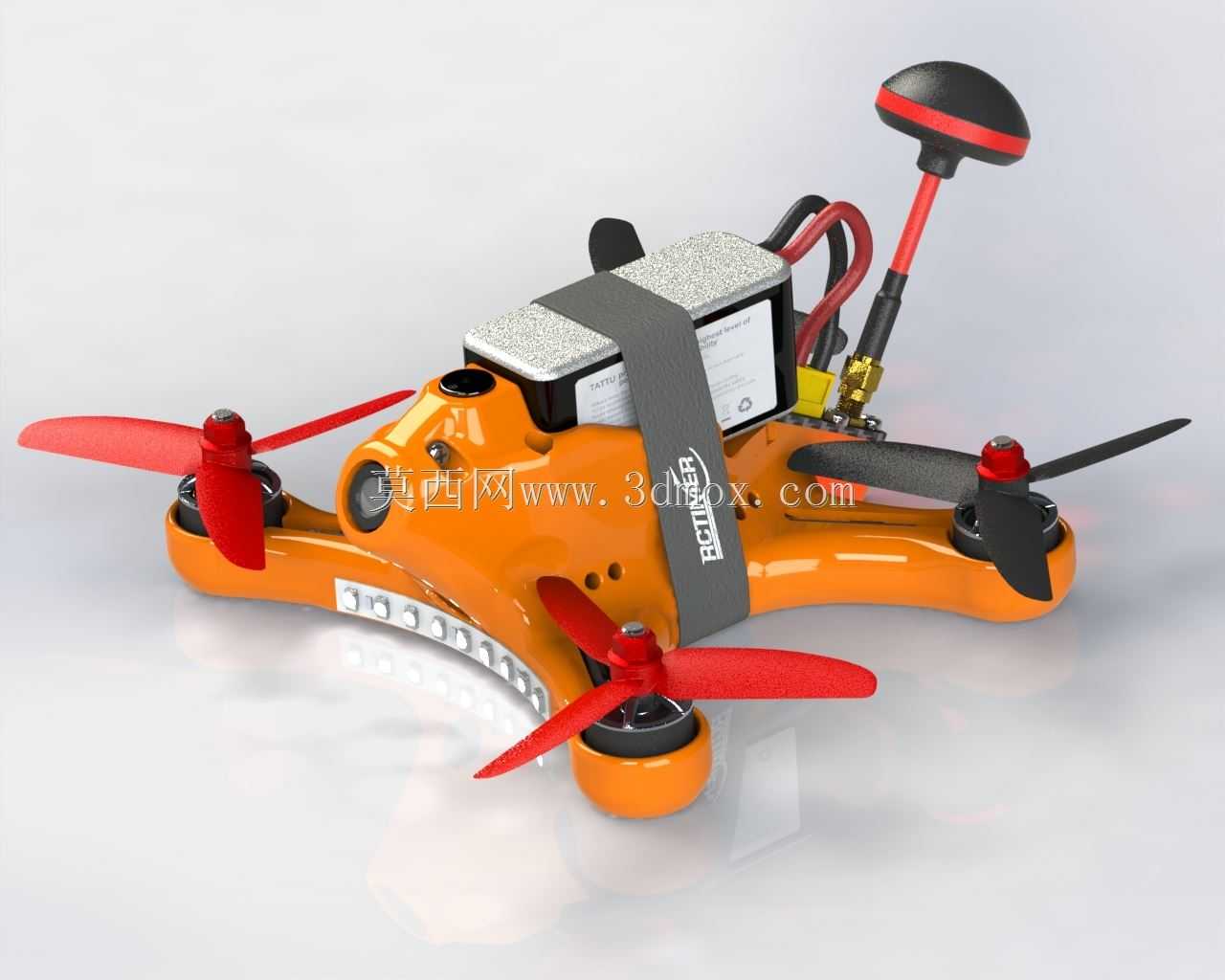

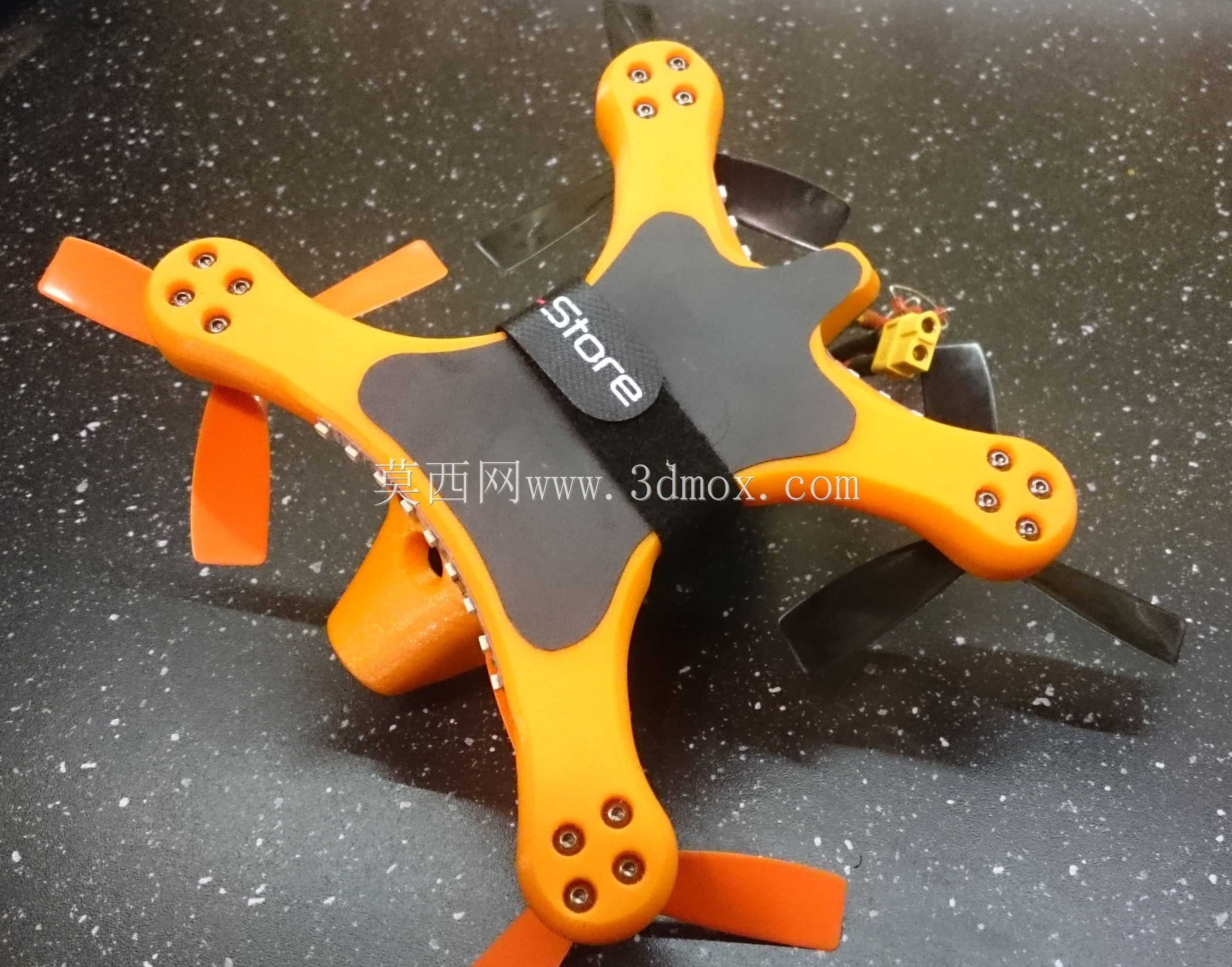

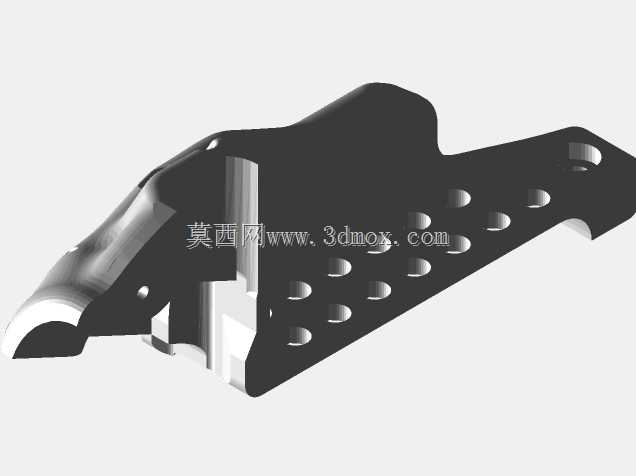

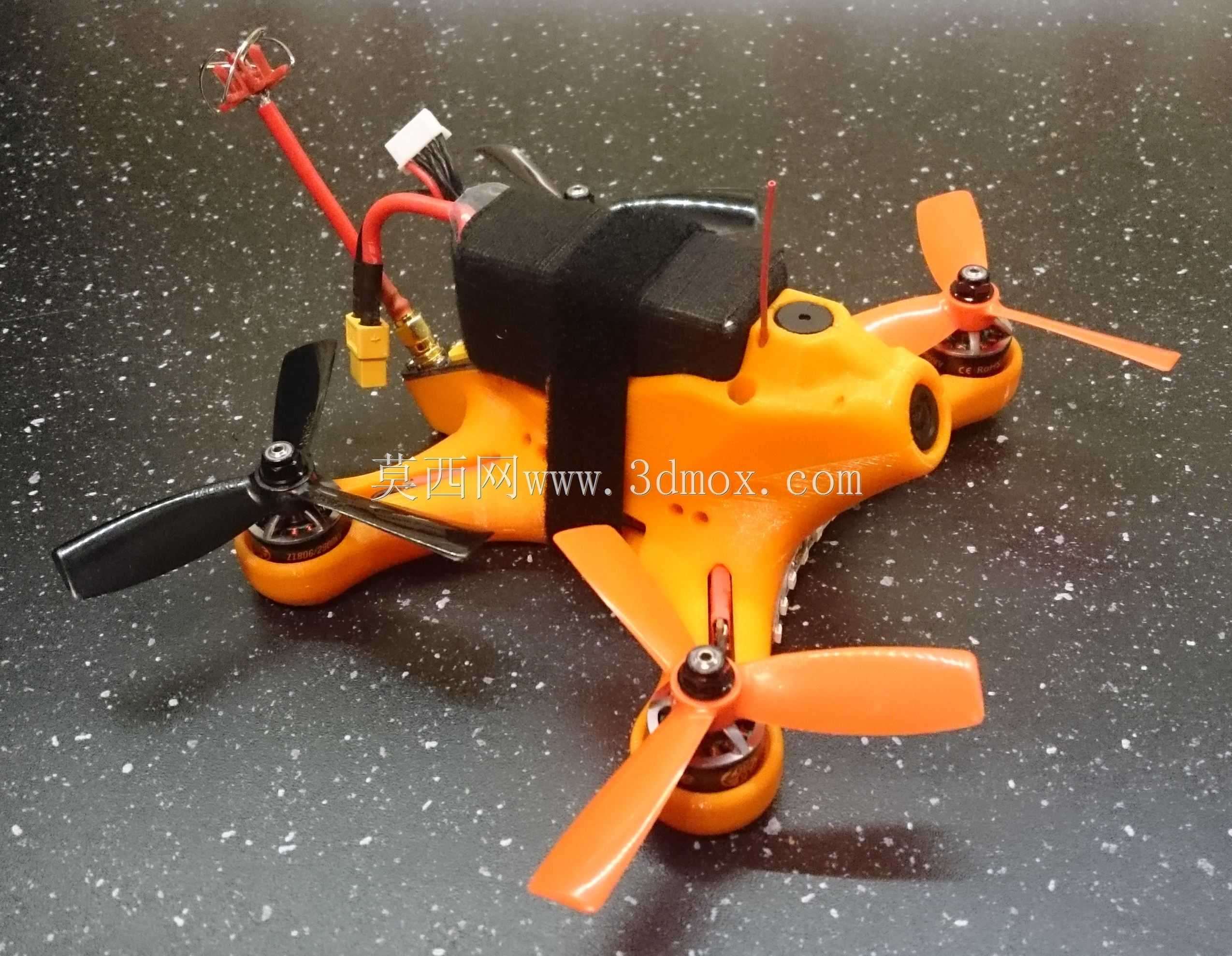

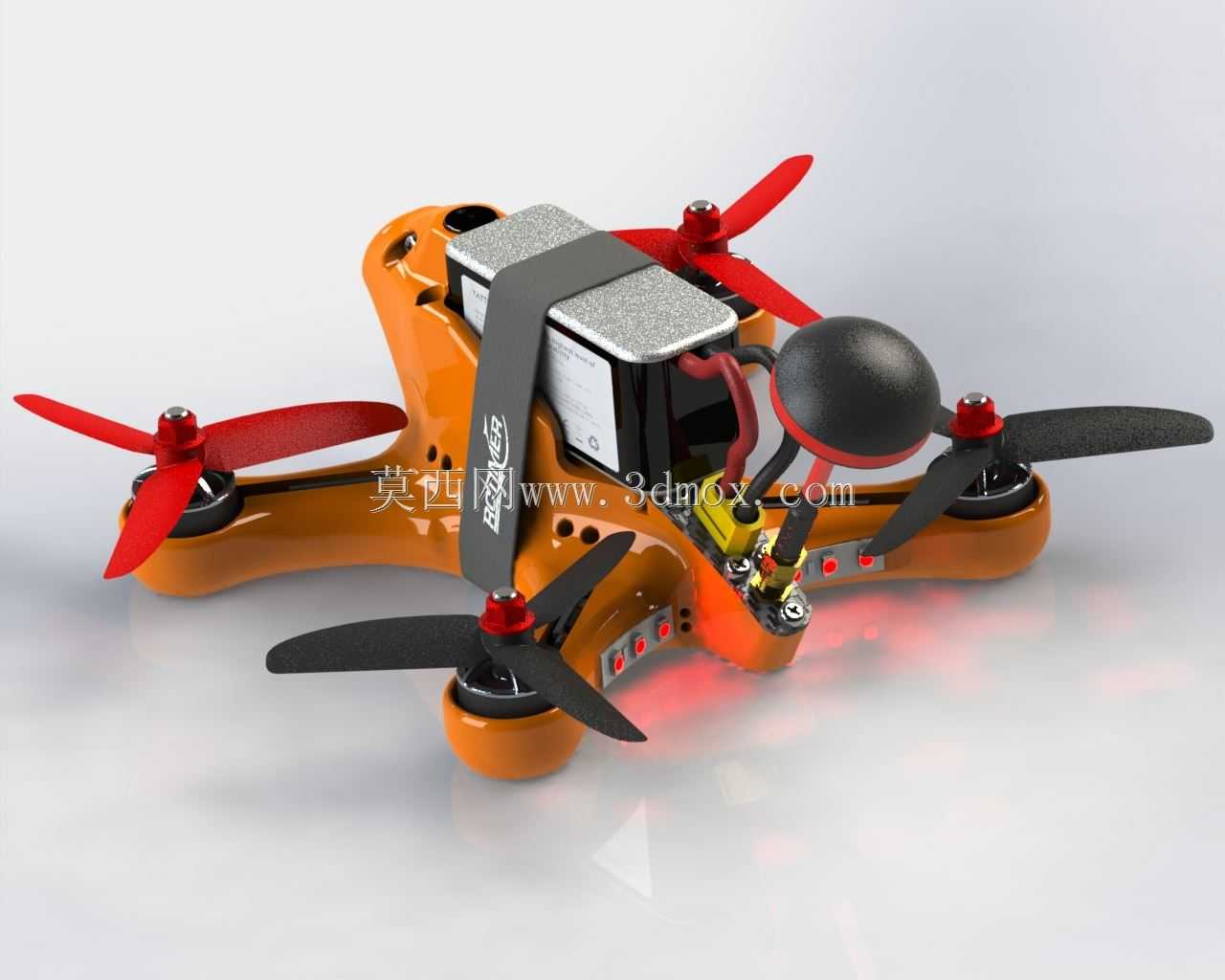

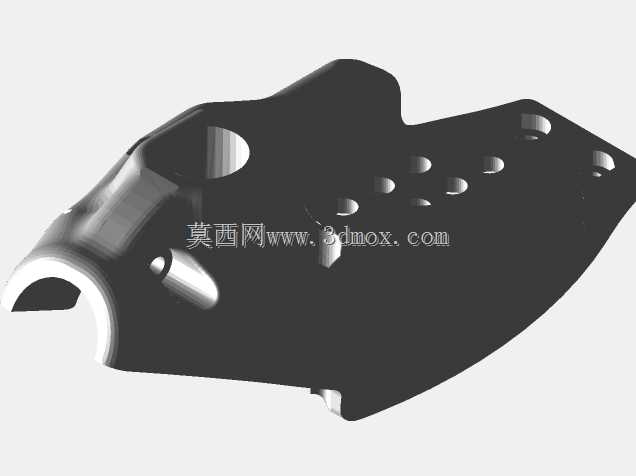

果冻豆X纳米赛车注入FVP赛车手(http://www.thingiverse.com/thing：1778769）技术data:Motor to 电机距离：170 mm电机安装：4 x M3螺钉（直径12和16 mm）机架重量：约130 g，建议打印设置（顶部+底部）电机角度：向前15度（我还附上了一个带有平板电机位置的机架文件）摄像头角度：15度向上建议ABS的FDM打印机设置：四周3层（顶部/底部和周长）40%填充（建议使用3D蜂窝）0.2mm层高根据需要提供支撑建议ABS采用丙酮蒸汽表面处理omponents:- BeeRotor ZoeFPV 1806 2900 KV电机+4“prop-FVT Littlebee 20A\u S ESC（或类似产品，最大尺寸：24x13x6 mm）-BEERROTOR F3飞行控制器（任何FC可使用30x30 mm孔间距，但可能USB端口将被框架覆盖）-BeeRotor PDB V2.0-200…600 mW迷你5.8 GHz视频发送（即BeeRotor 25-600 mW）+天线-微型发射机RX-HS1177摄像头（或其他相同外壳）-12毫米直径蜂鸣器（可选）-led条带（可选）到现在为止，我还没有任何工作原型，我正在收集零件的零件。如果你觉得我的工作有用，并希望支持原型，你可以通过贝宝捐赠(nhadrian@gmail.com). RegardsAdrian***更新***我添加了另一种XT60安装类型作为新的STL。***更新***我添加了另一个带有迷你GPS插槽的盖子：http://www.readytoflyquads.com/micro-ublox-m8n-gps-w-18x18x***更新***上传的Rev3模型，修改电池配置。现在可以使用高达1500mA 4S的电池（唯一的限制是33mm宽/76mm长）。还有一个版本的Rev3上传0度电机银行角度和25度相机角度。***更新***第一个原型完成，除电池外，所有重量为286g。***更新***上传版本5files:- the 上部外壳与Rev4相同-上部外壳用螺钉而不是磁铁锁定（Rev4也一样）-ESC-s从上方插入以获得更好的冷却和更容易的电机更换-我添加了一些通风孔以获得更好的视频TX冷却-修改了臂角度以获得更好的冷却CG定位***更新***上传版本7files:- Antenna 定位在主体末端，以提高快速飞行时的信号强度-顶部的GPS空心被蜂鸣器空心取代（FPV赛车手今后不再使用GPS）-顶部的3mm直径孔用于发射器RX天线放置-0度电机组和25摄像机角度
