GraupnerMZ-24遥控器3D打印适配托盘

　　航模操控场景中，Graupner MZ-24作为专业级航模遥控器，长期手持操作易产生握持疲劳，外出作业、外场调试时也缺乏稳定的放置支撑结构，容易因放置不当造成摇杆磕碰、屏幕刮花，甚至触发误操作影响航模飞行安全。这款适配托盘正是针对该款遥控器的使用痛点设计，通过3D打印工艺实现定制化适配，无需额外开模即可快速获得贴合设备轮廓的支撑配件。

　　从实际使用场景来看，该托盘主要服务于航模外场调试、室内模拟飞行训练、设备收纳整理三类场景：外场作业时，托盘可作为遥控器的临时放置底座，将遥控器平稳架设在平整地面、折叠工作台甚至便携箱顶面，避免遥控器直接接触沙土、草屑、积水等易污损表面；模拟飞行训练时，加装托盘后的遥控器可稳定放置在桌面，配合挂带使用时，托盘可贴合操作者腰腹位置，分散遥控器的手持重量，降低长时间握持的腕部负荷；收纳状态下，托盘可作为防护结构，缓冲遥控器两侧握持部位与收纳包内壁的碰撞，减少运输过程中的结构损伤。

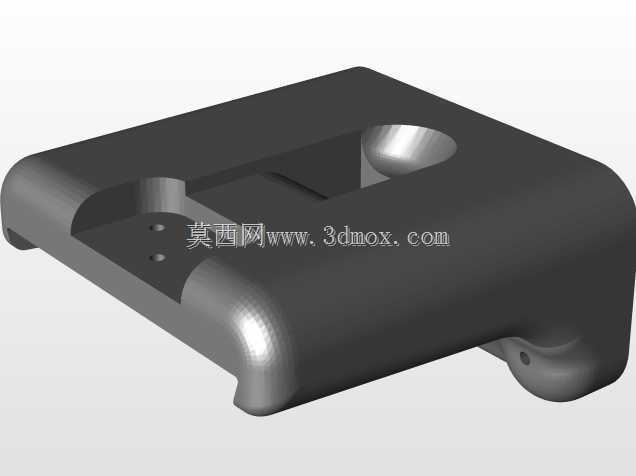

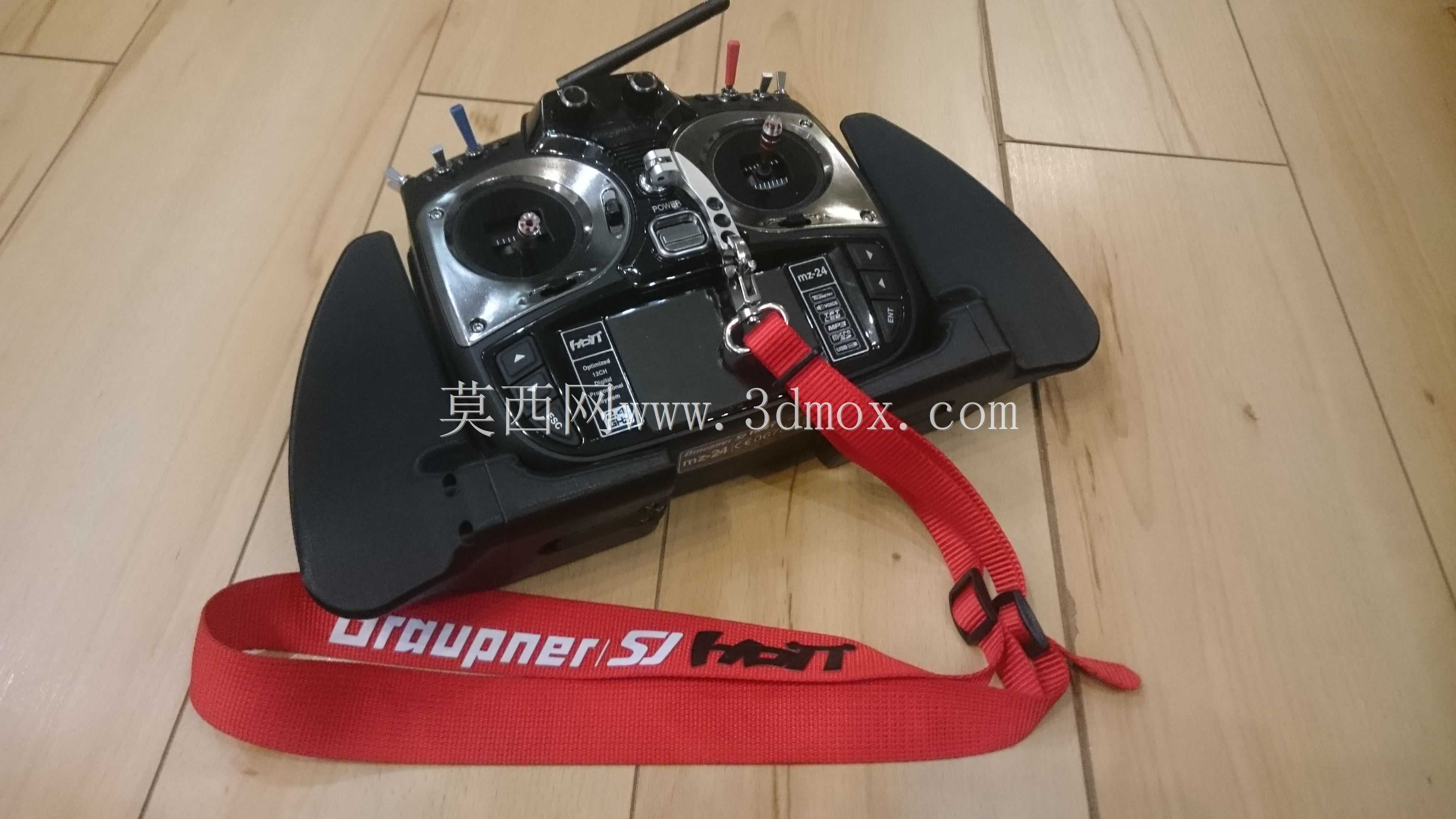

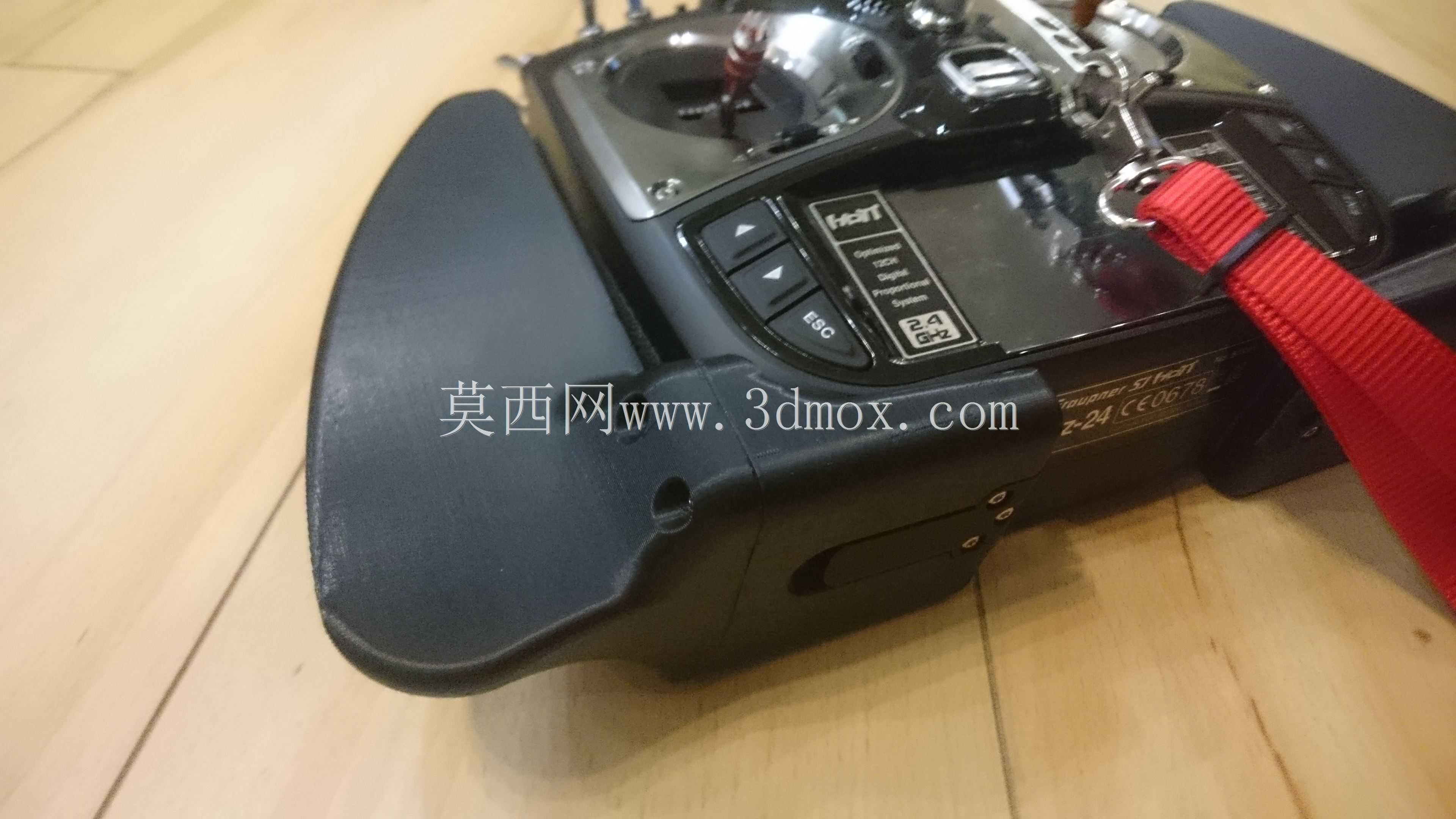

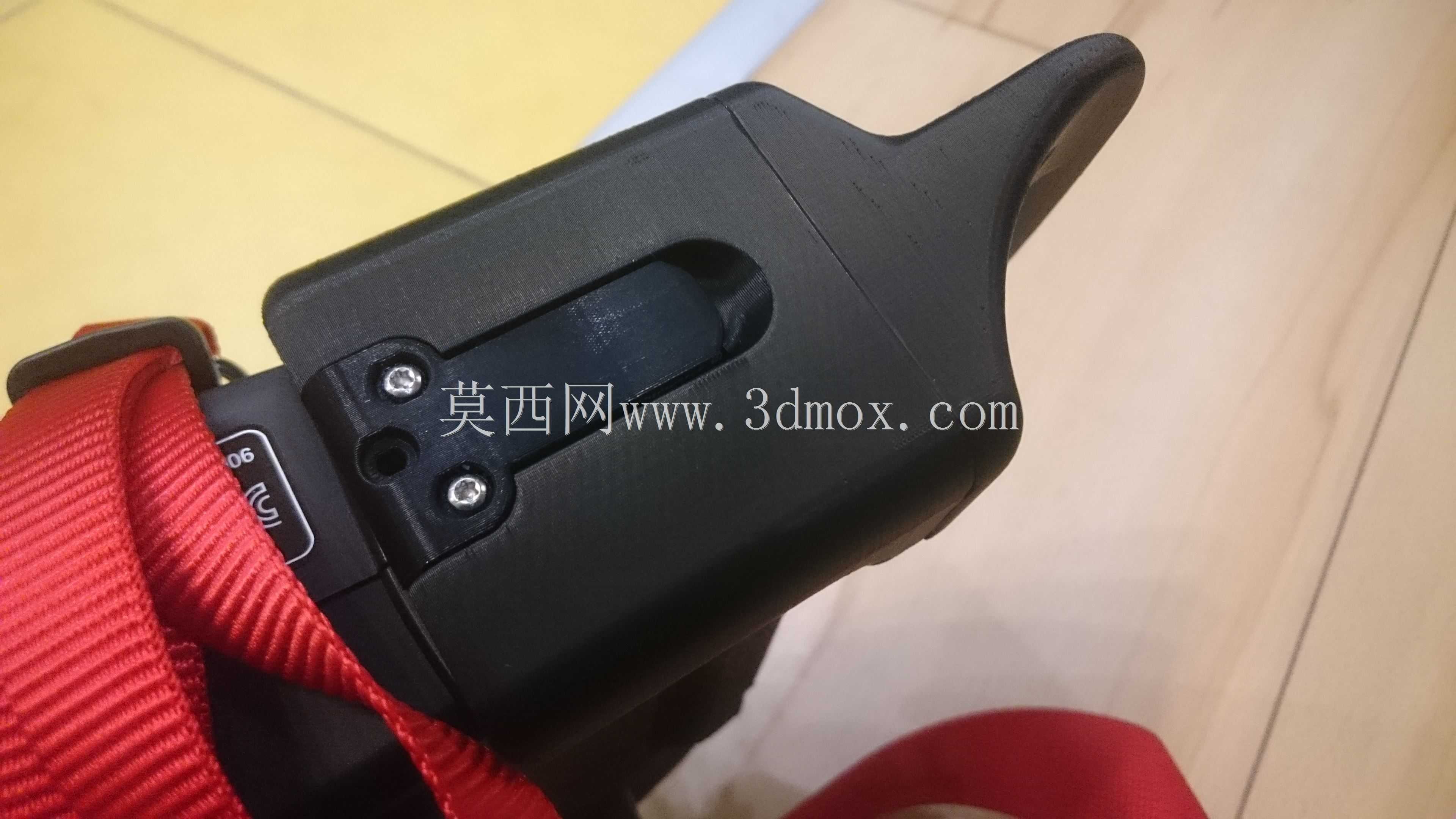

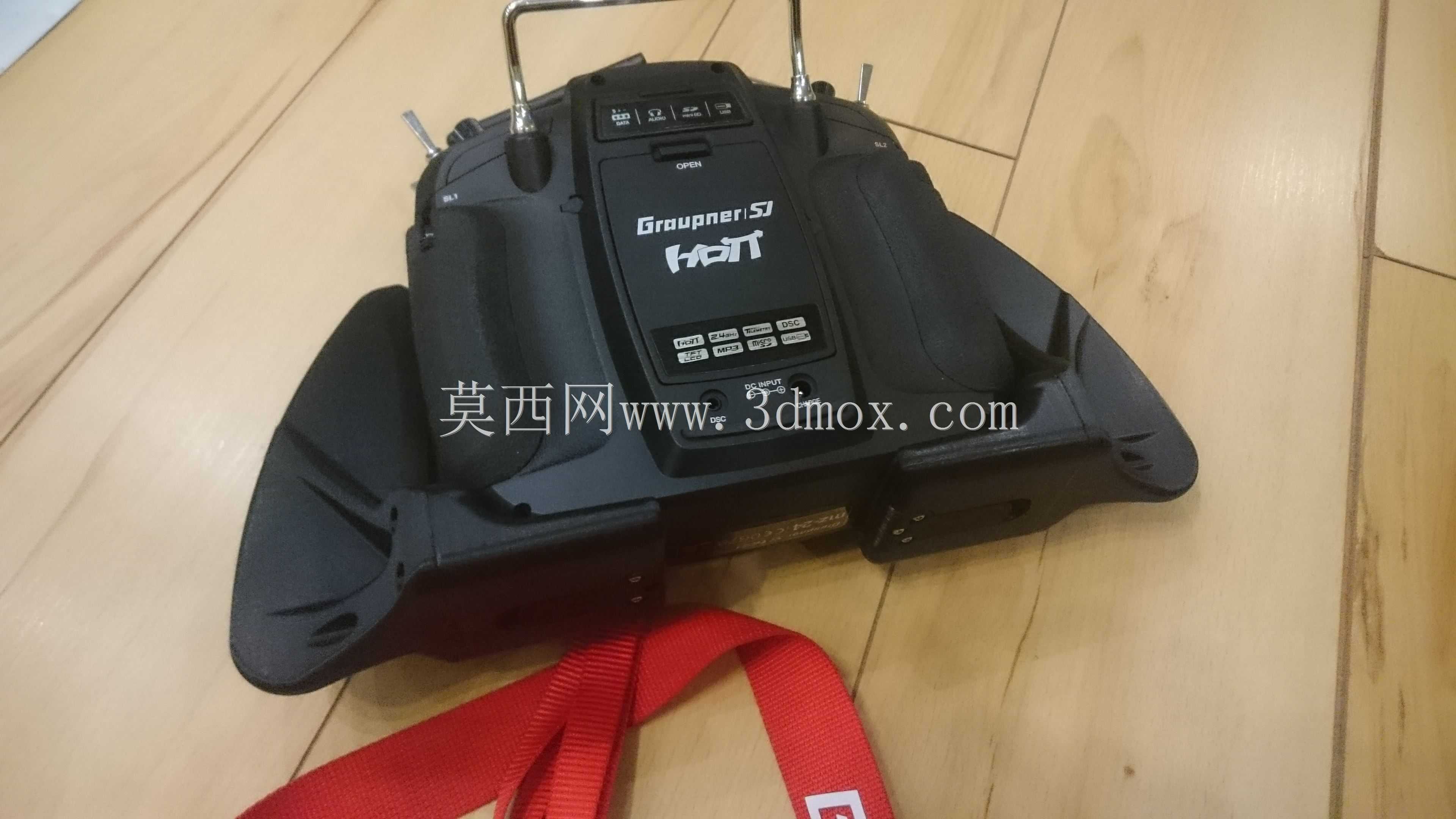

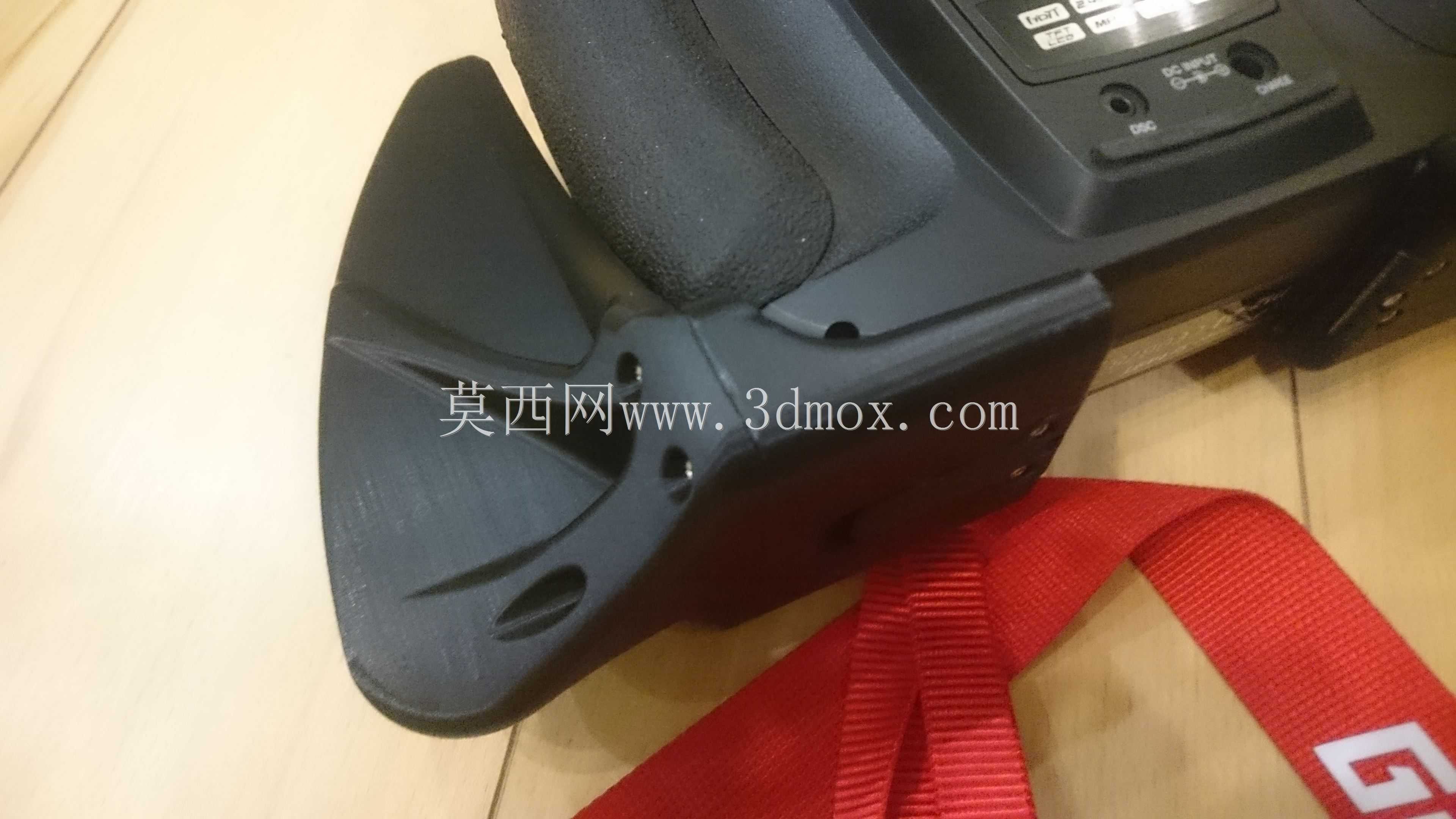

　　功能设计上，托盘采用全包式贴合轮廓，完全匹配Graupner MZ-24遥控器的背部曲面、两侧握持凸起以及底部接口位置，安装后不会遮挡充电口、数据接口、开关按键等常用操作部位，无需拆卸即可完成充电、参数调试等常规操作。托盘两侧延伸出弧形支撑翼，扩大了遥控器的底部支撑跨度，放置时的倾覆力矩显著降低，即使受到轻微外力触碰也不易翻倒。托盘预留了挂带穿装槽位，可兼容原厂配套的红色编织挂带，挂带受力点与托盘支撑结构形成力的分散路径，避免挂带直接拉扯遥控器本体的挂点造成塑料外壳开裂。

　　设计思路层面，该托盘采用一体化打印结构，无需额外装配紧固件，打印完成后去除支撑即可直接卡装在遥控器背部，安装拆卸无需工具，徒手即可完成操作。结构壁厚设置兼顾轻量化与结构强度，非受力区域做了局部减薄处理，降低打印耗材用量，在支撑翼边缘、挂带槽位等应力集中区域做了加厚与圆角过渡，避免长期受力出现开裂。打印参数适配常规FDM3D打印机的加工能力，0.2毫米层高可平衡打印精度与打印效率，顶部、底部与周圈设置3层实心壁保证结构密闭性，40%蜂窝填充在控制重量的同时提供足够的抗冲击、抗形变能力，日常使用中不会因轻微挤压产生永久变形。

　　安装边界与尺寸适配方面，托盘的内轮廓完全复刻Graupner MZ-24遥控器背部的三维曲面，卡装后与遥控器外壳的间隙控制在0.2毫米以内，既不会因间隙过大出现晃动，也不会因尺寸过紧造成外壳挤压磨损。托盘整体外扩尺寸控制合理，加装后不会过多增加遥控器的整体宽度，可兼容多数常规尺寸的遥控器收纳包，无需额外更换收纳装备。托盘底部做了平面度处理，放置在硬质桌面时无翘边、晃动问题，与桌面的接触面积经过优化，既保证放置稳定性，也不会因接触面积过大造成取放时的吸附卡顿。针对遥控器背部的天线、调节旋钮等凸起结构，托盘对应位置做了精准的避让开槽，安装后不会干涉天线的转动调节，也不会影响背部微调旋钮的操作手感。
