X-UAV固定翼无人机升级结构组件

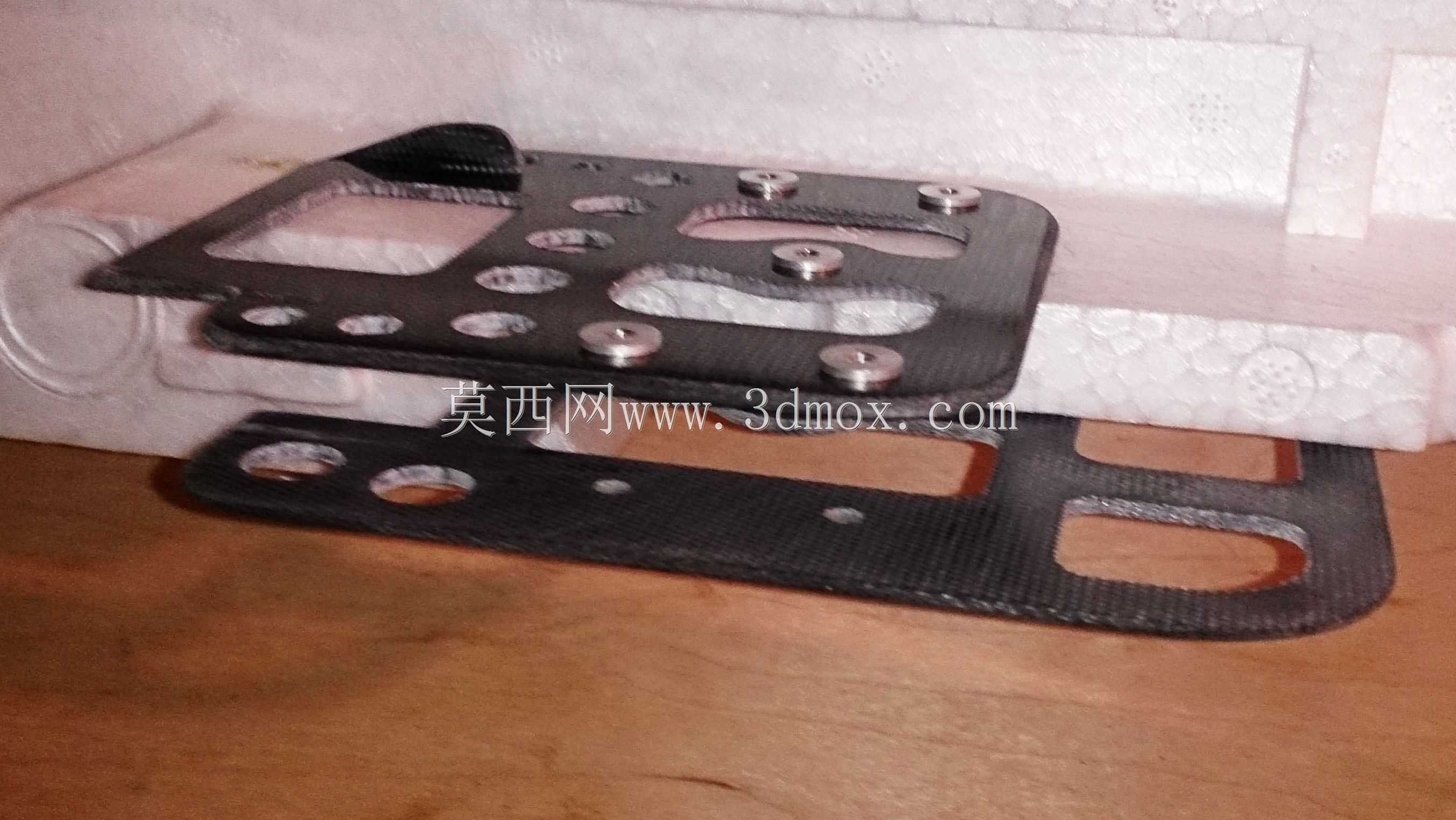

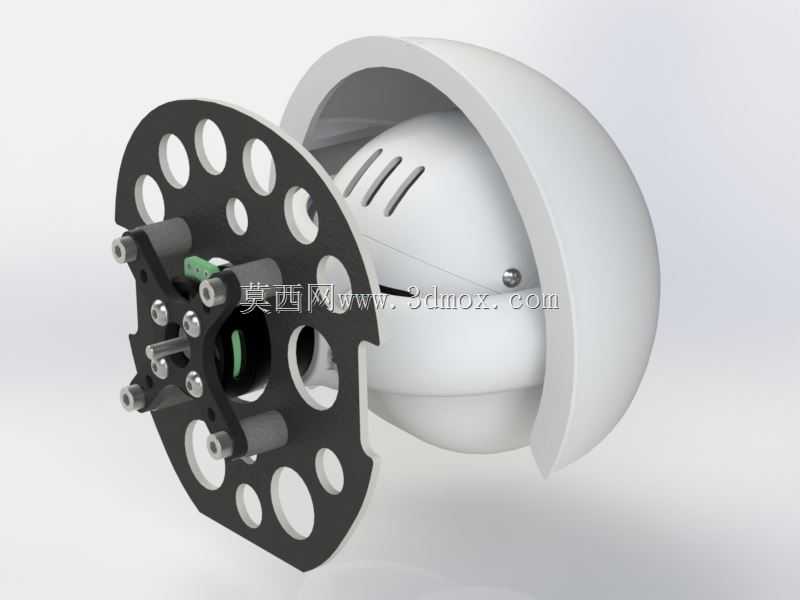

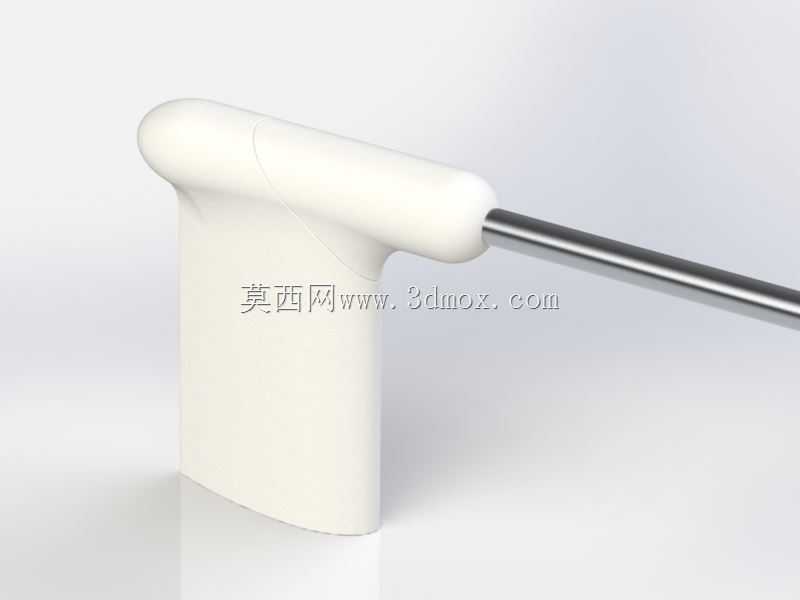

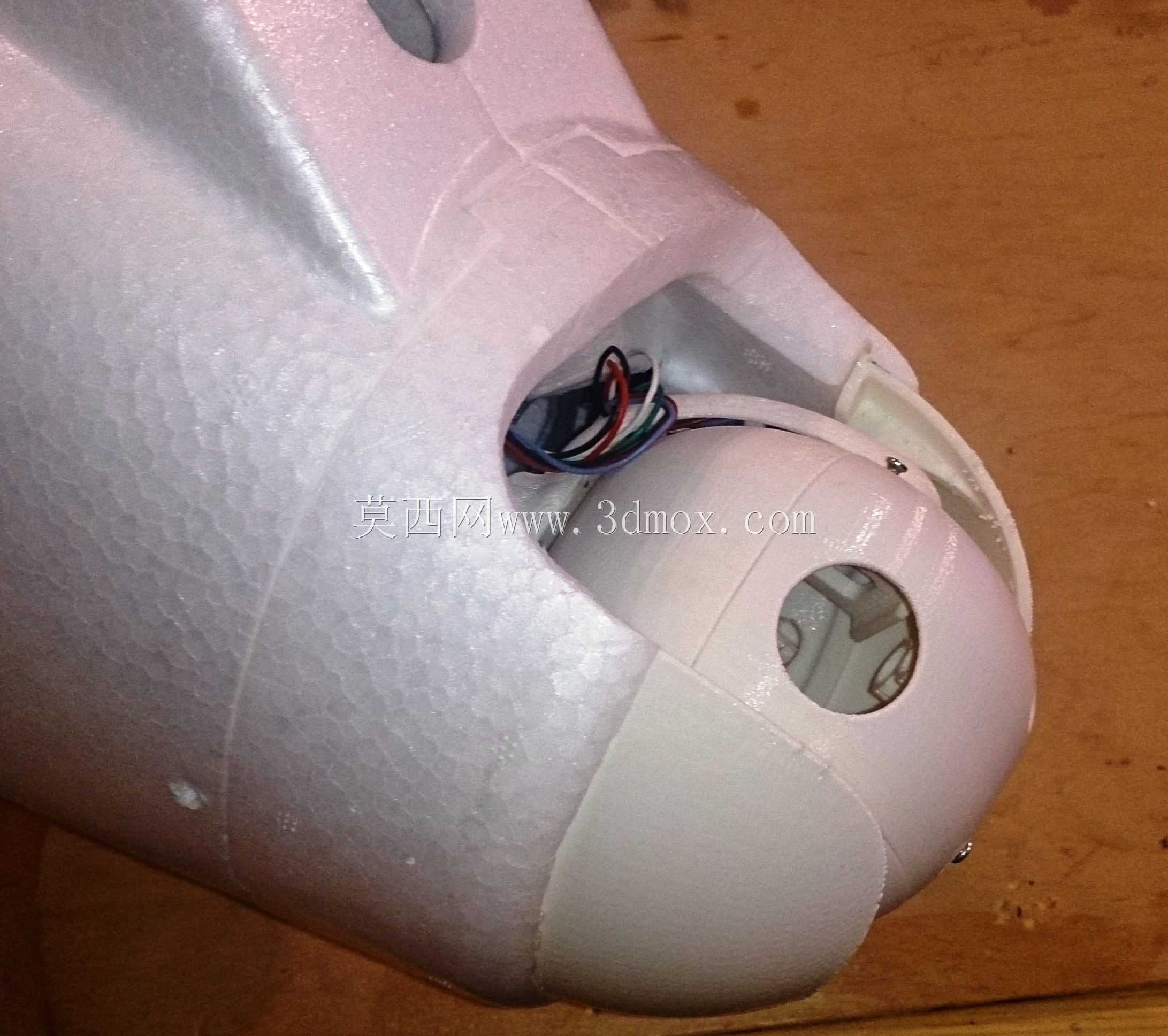

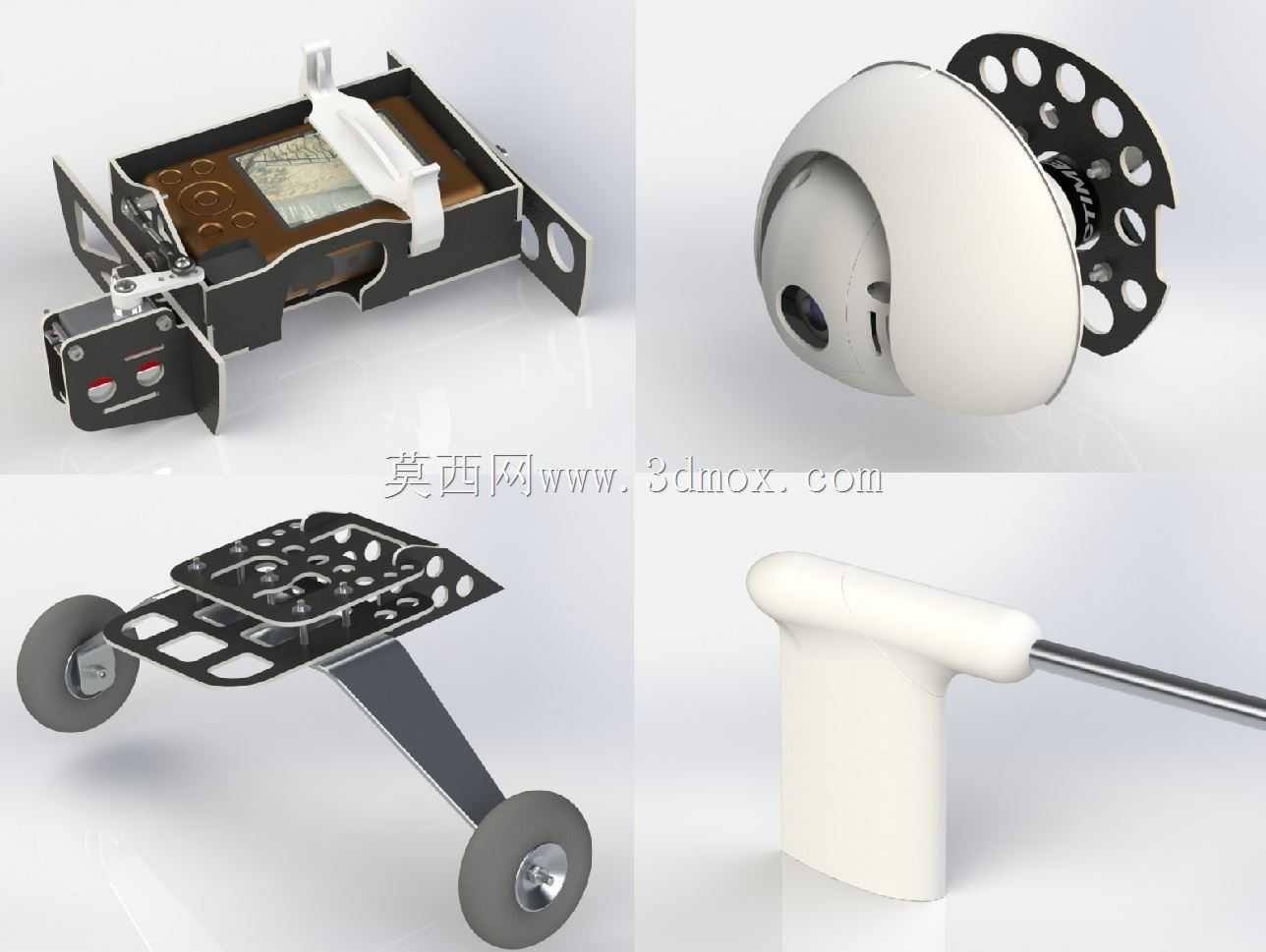

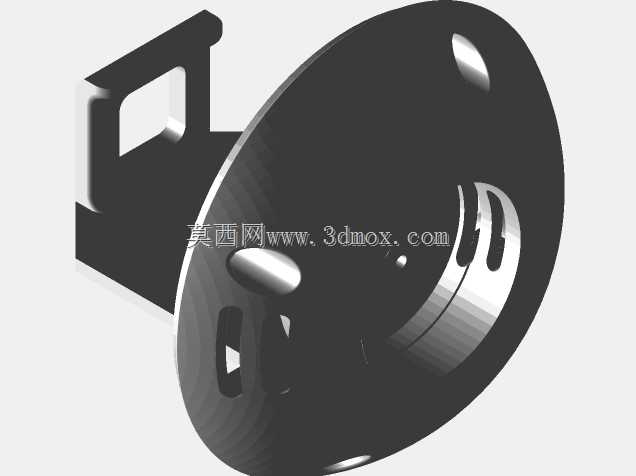

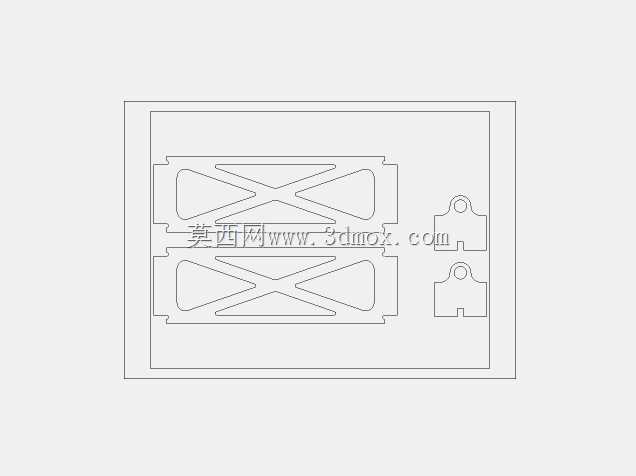

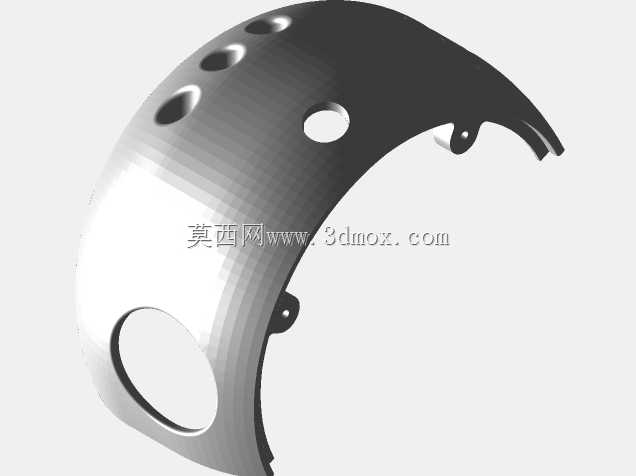

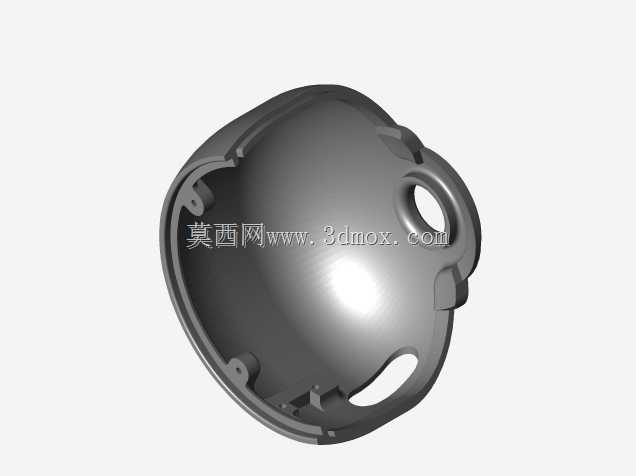

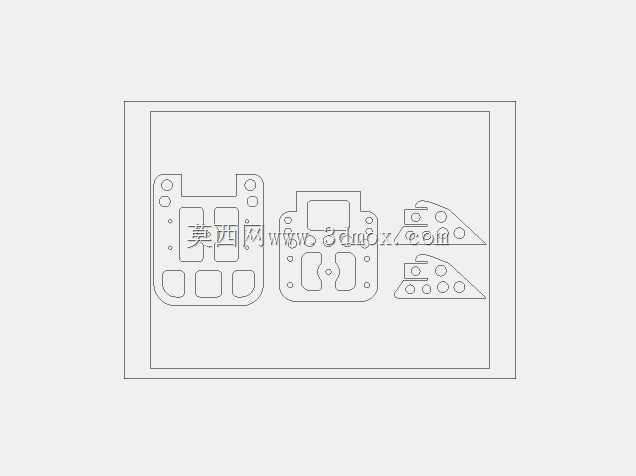

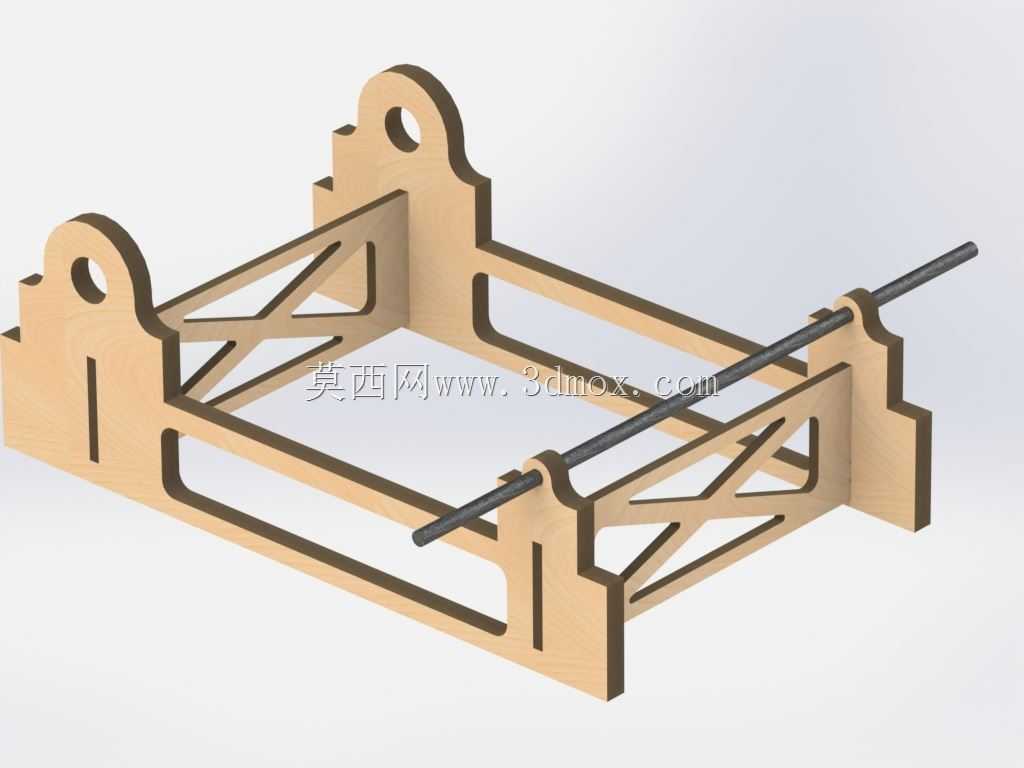

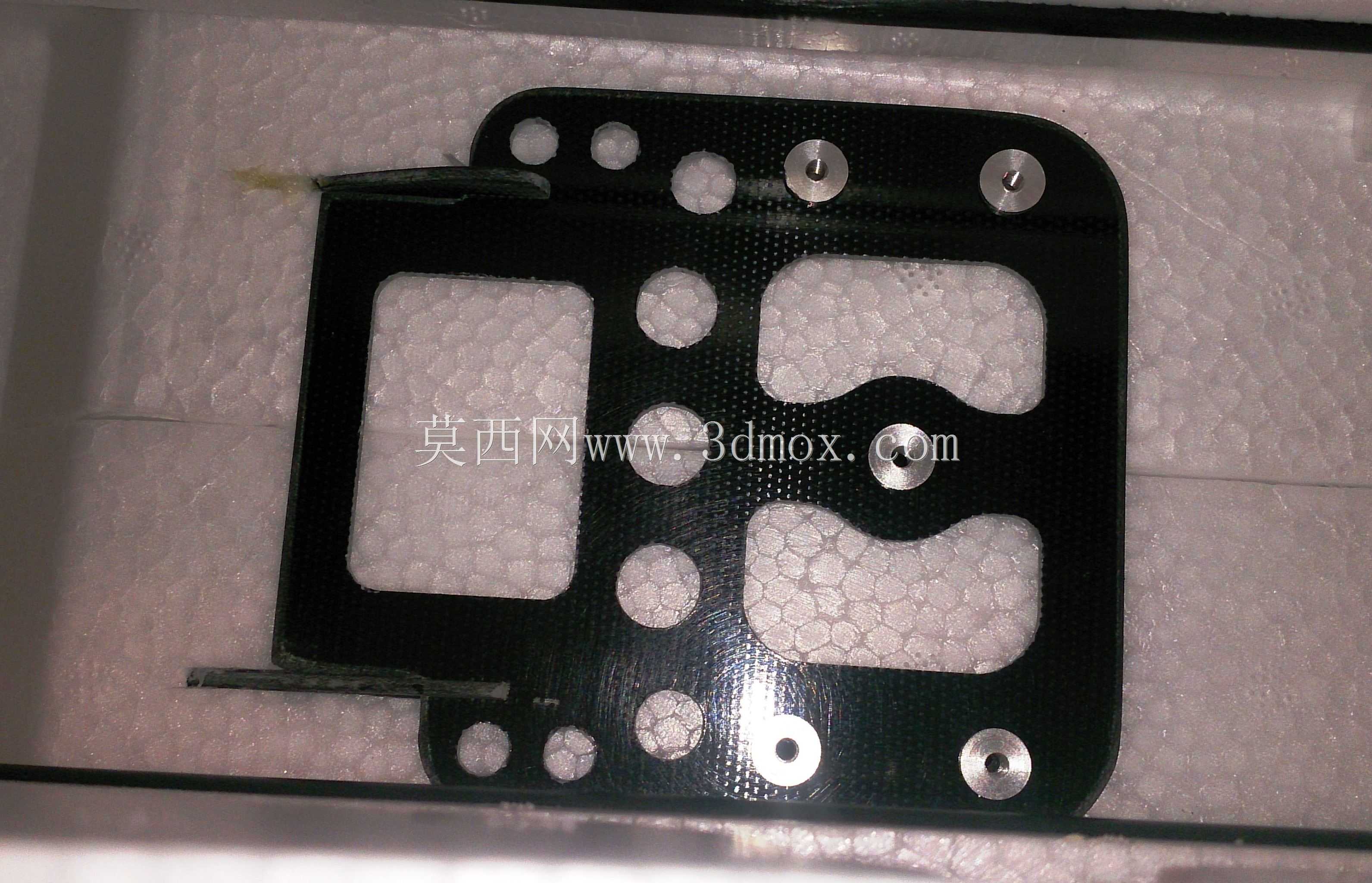

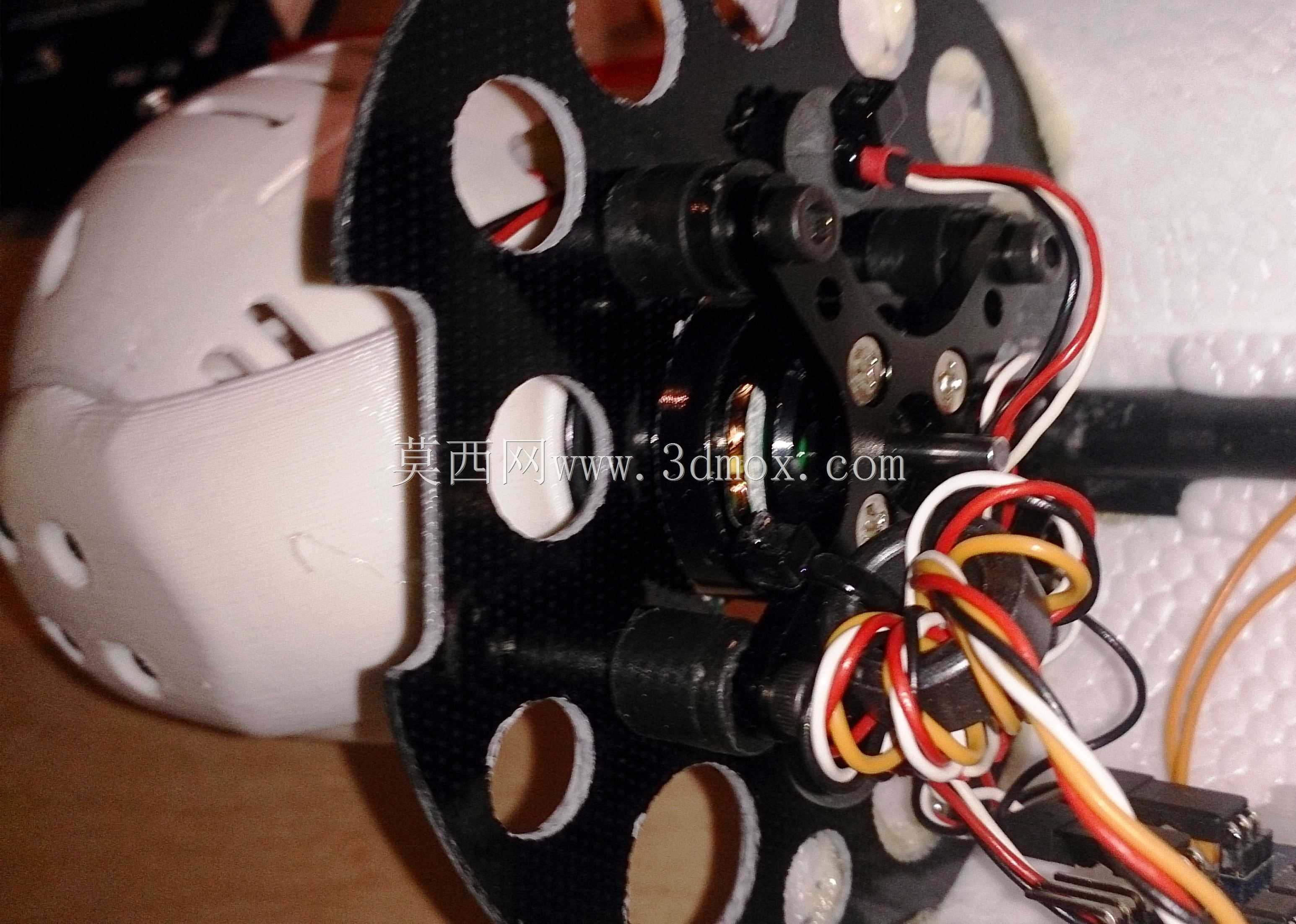

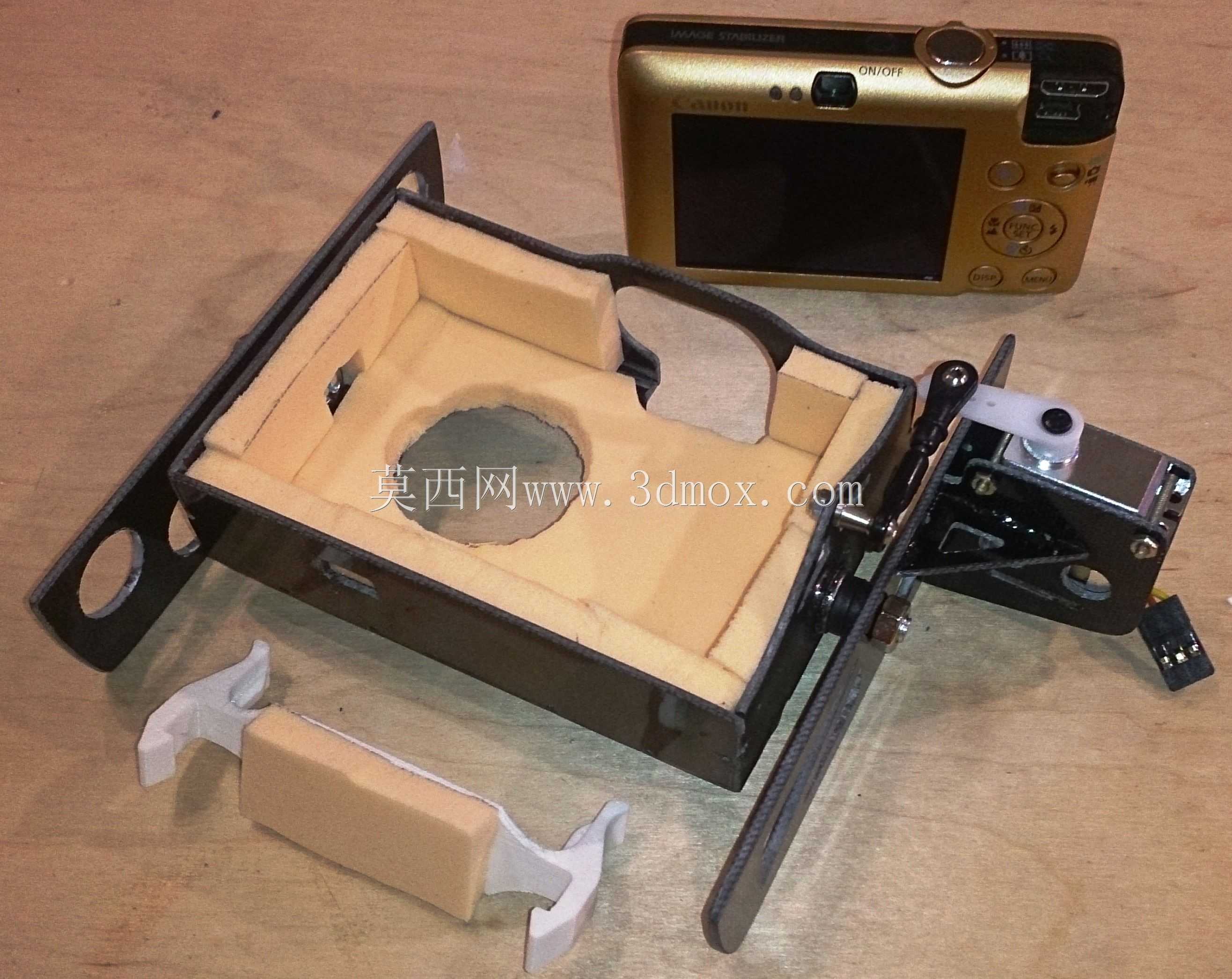

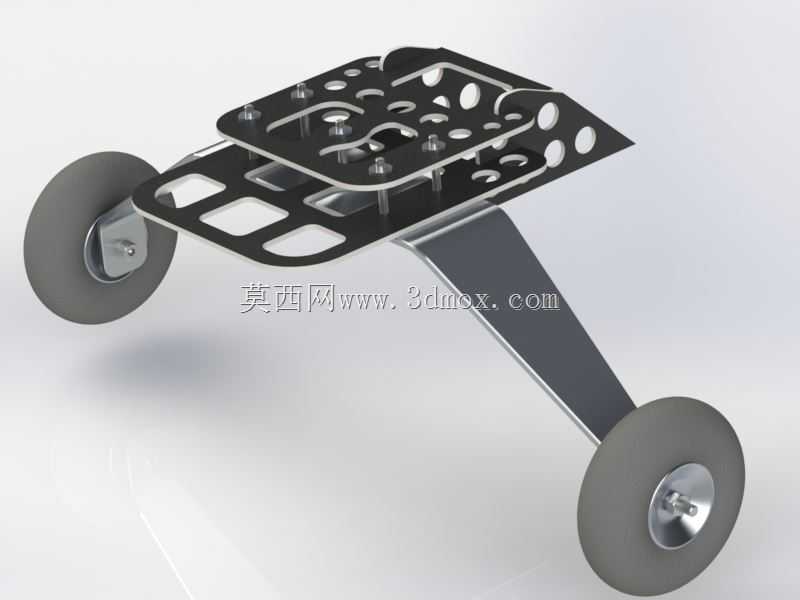

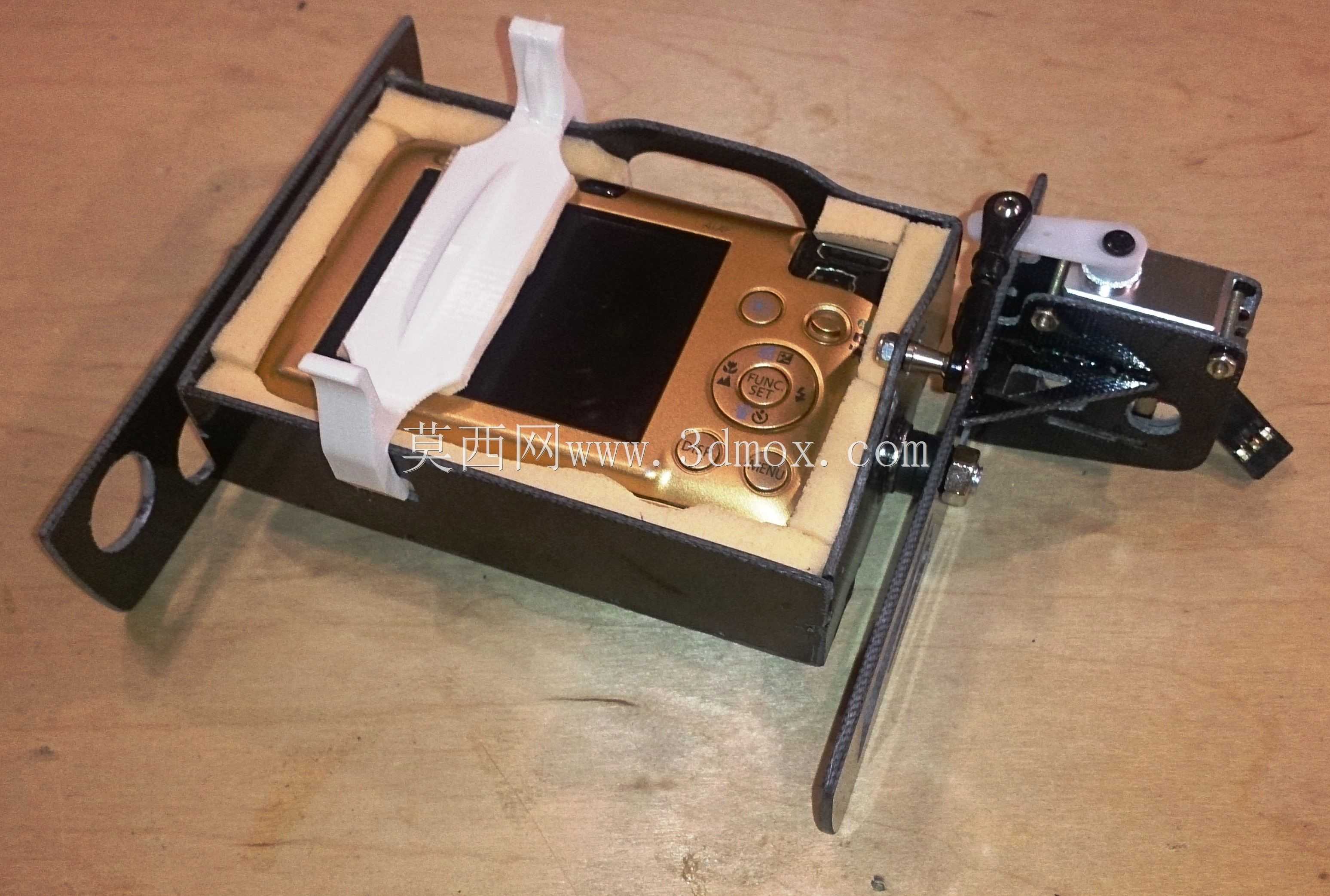

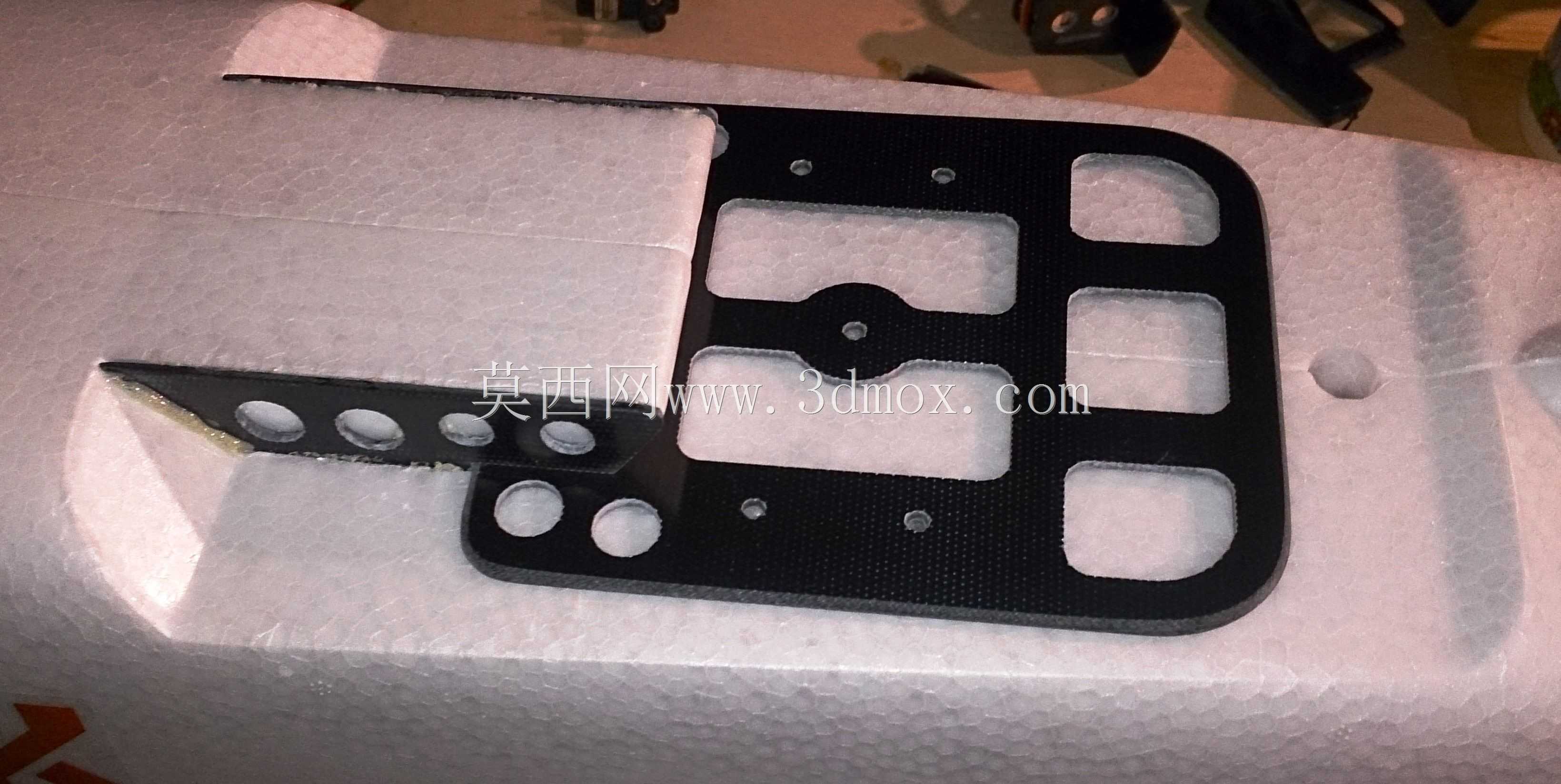

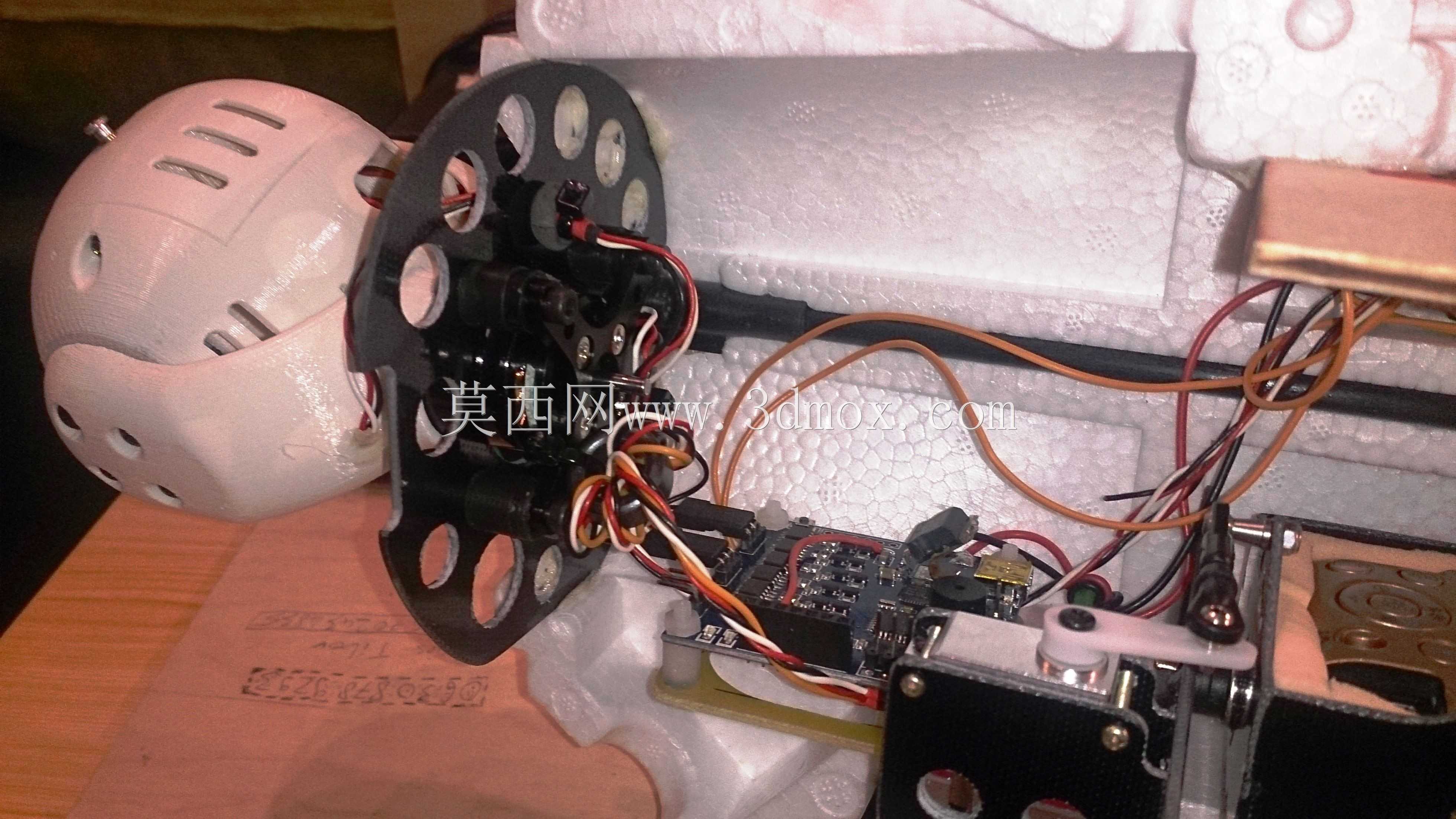

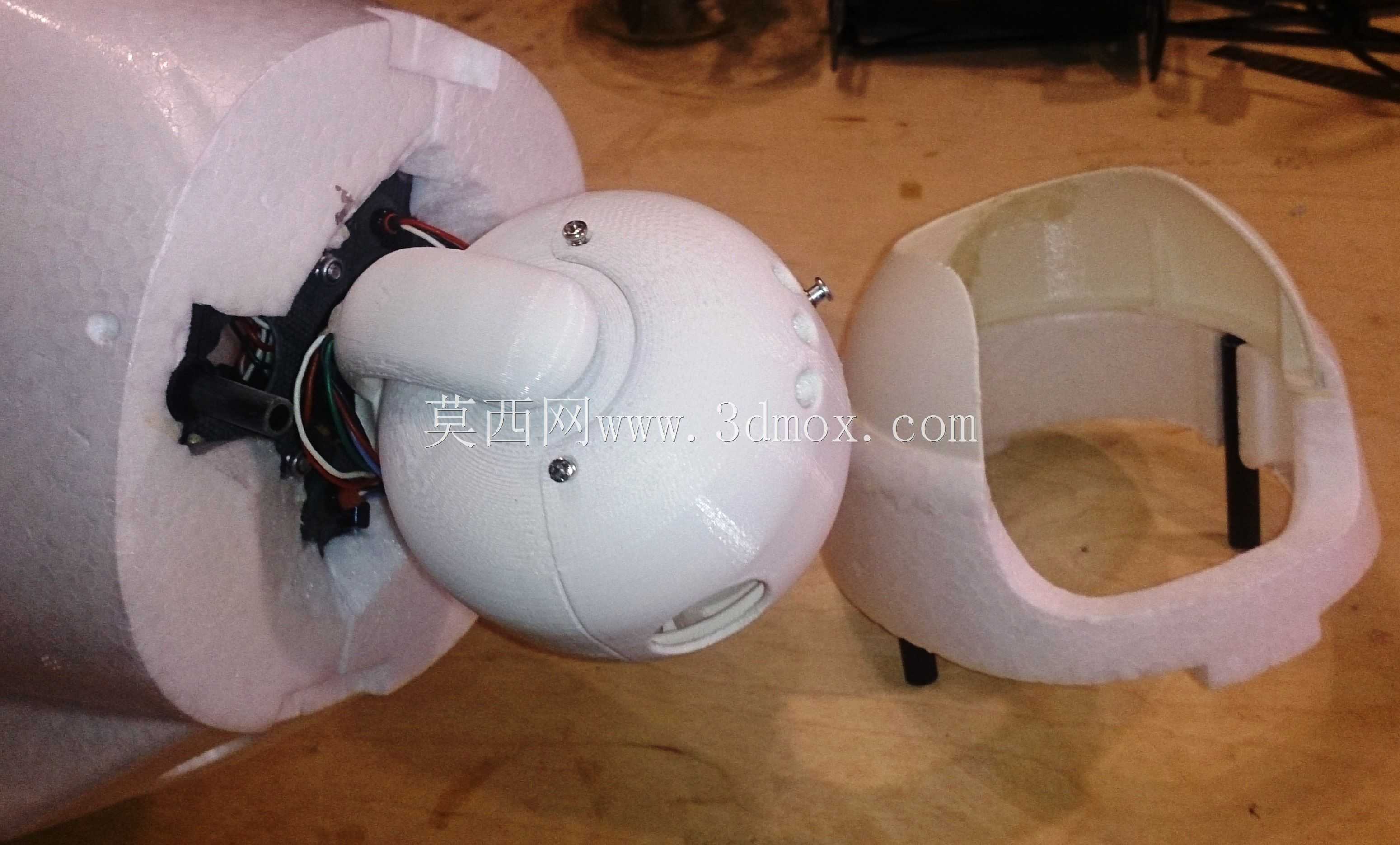

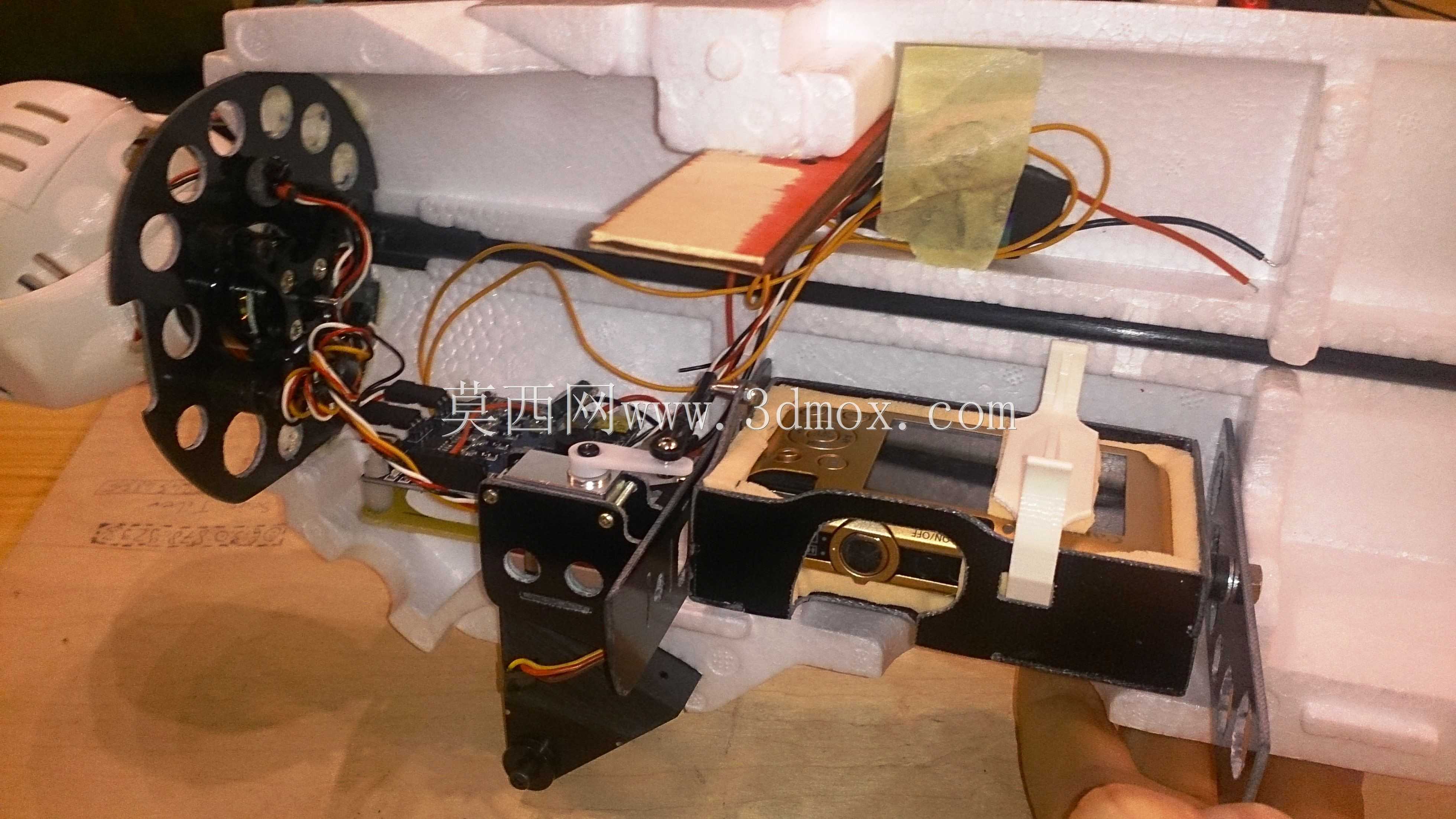

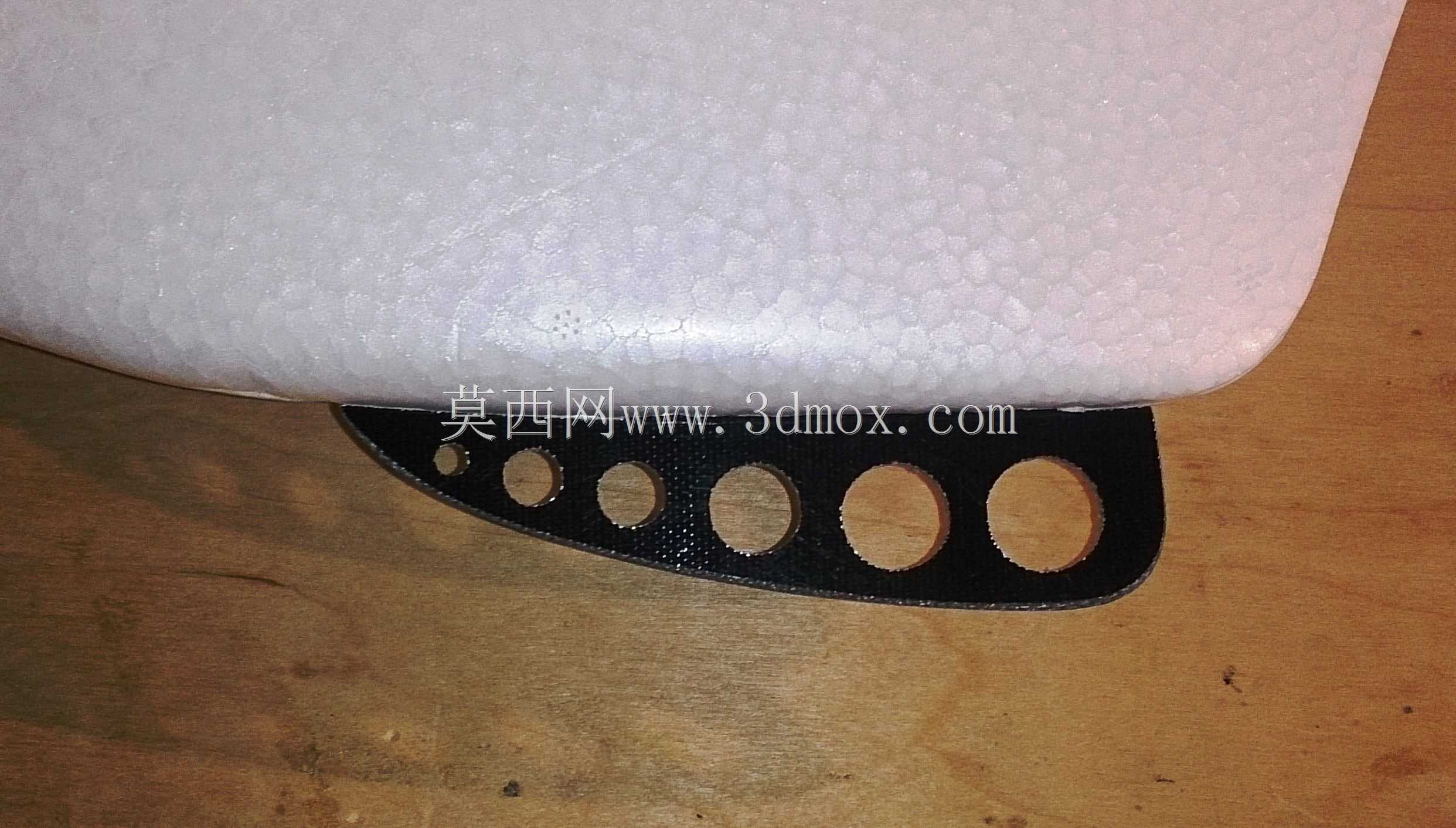

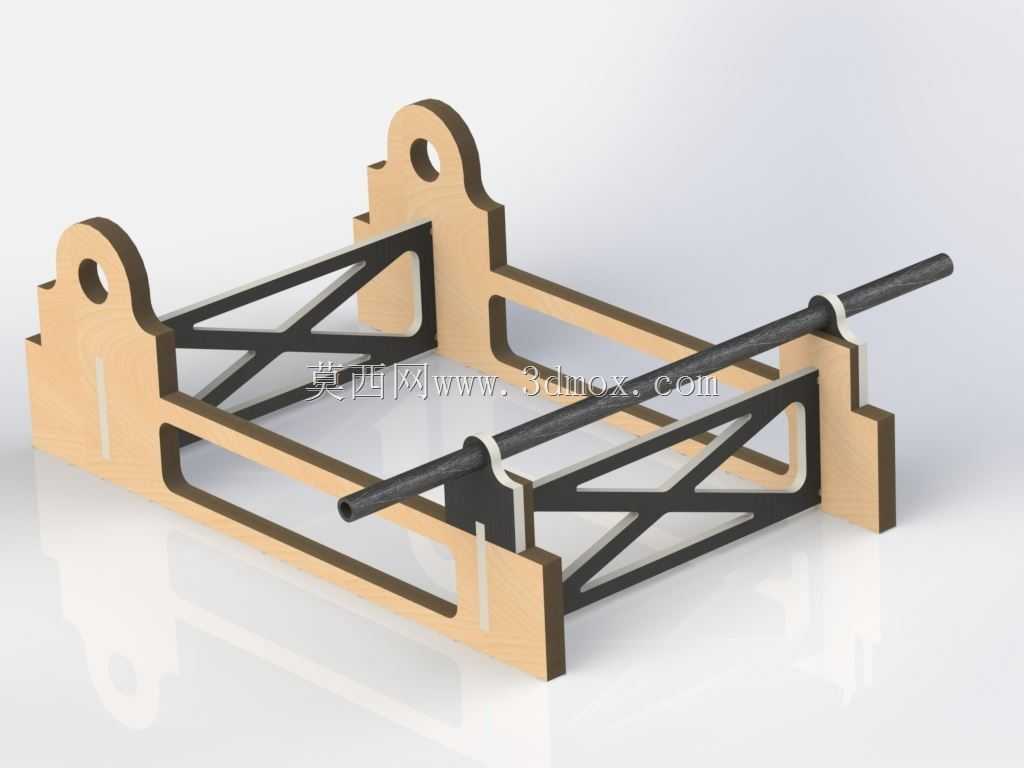

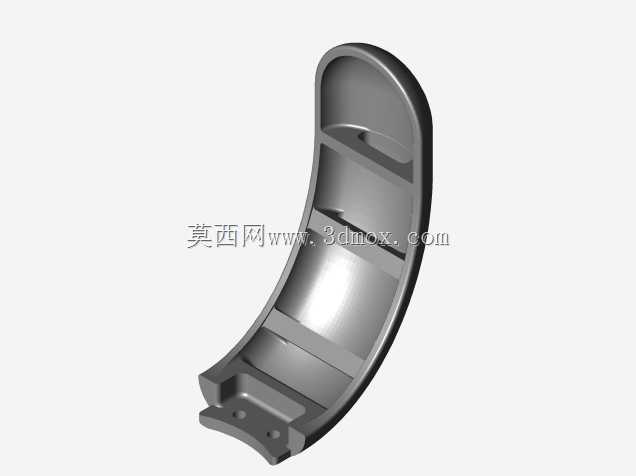

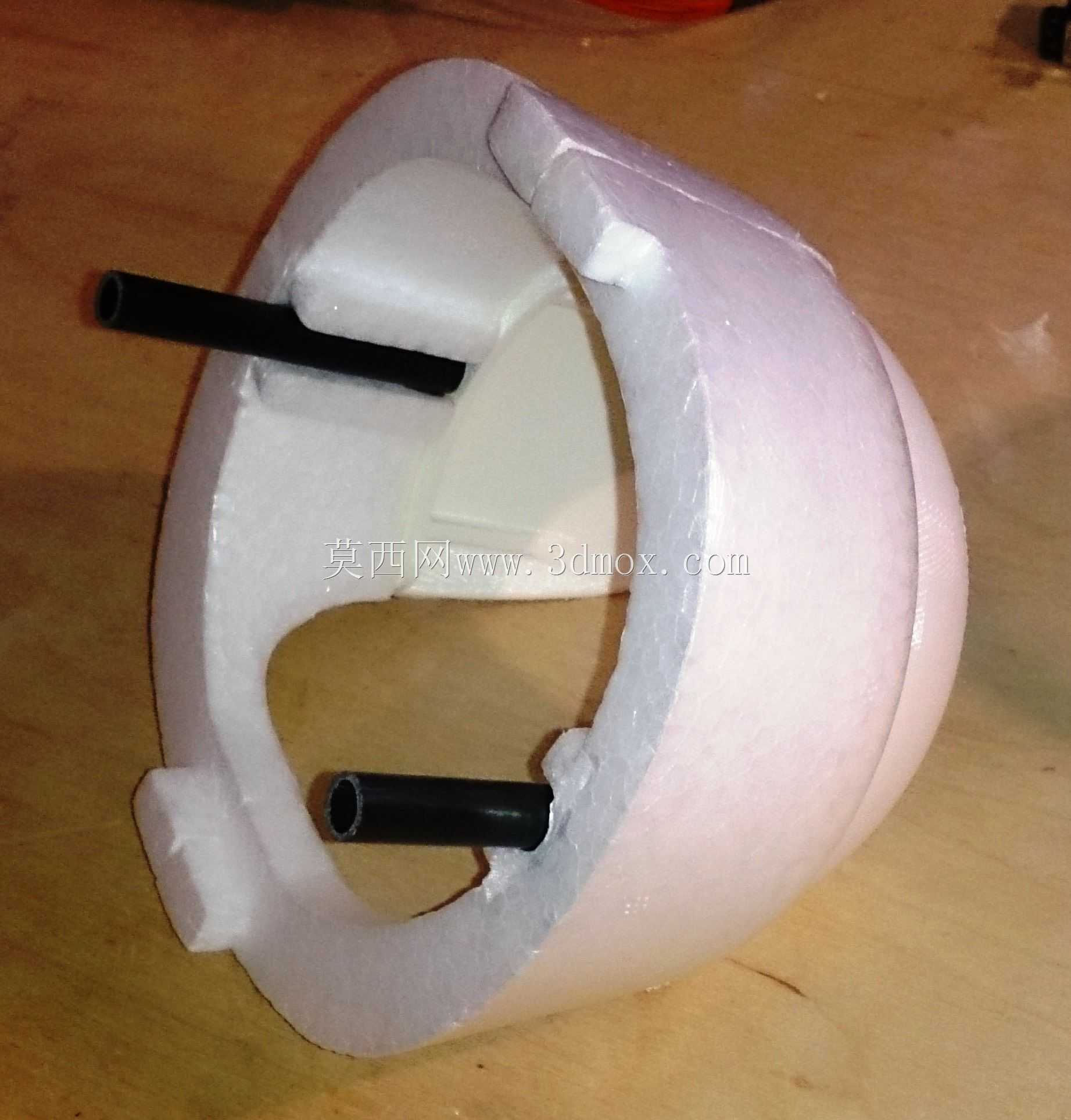

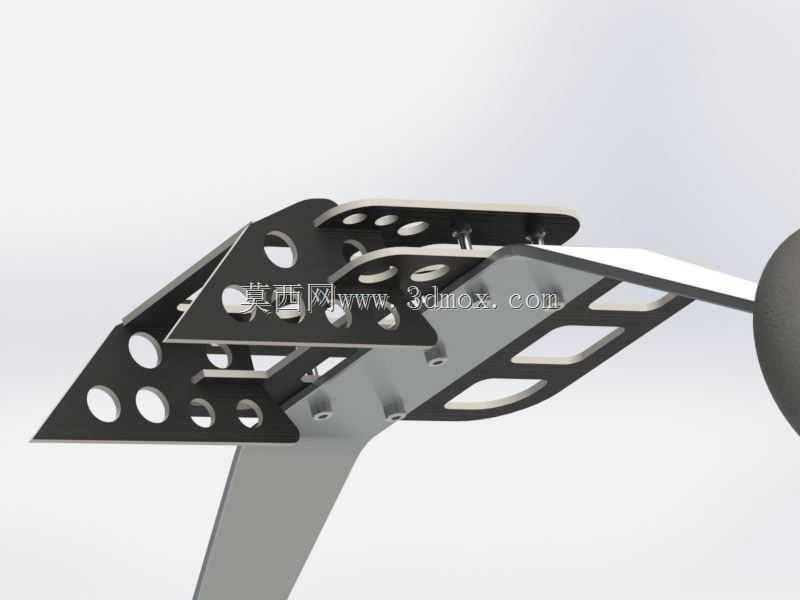

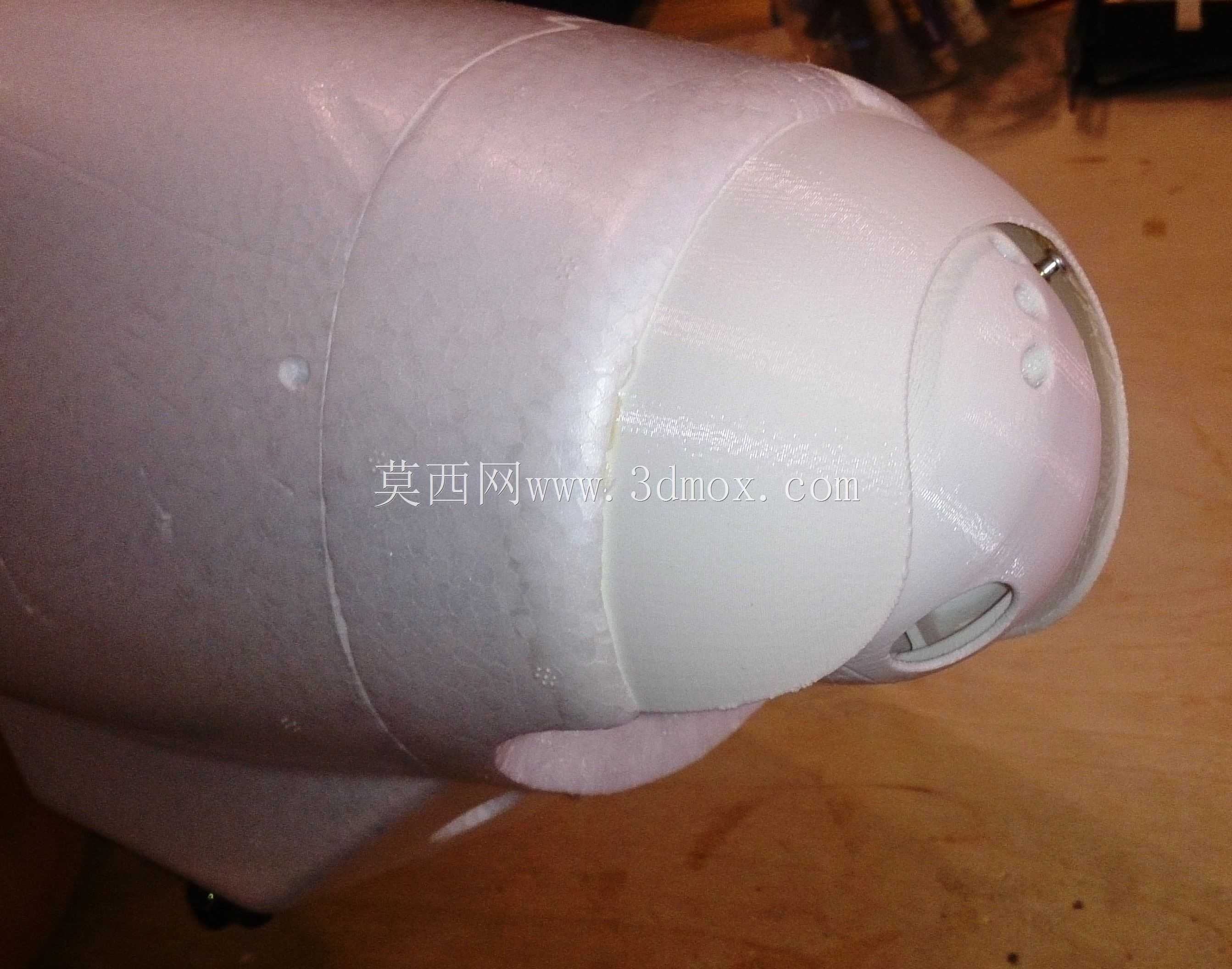

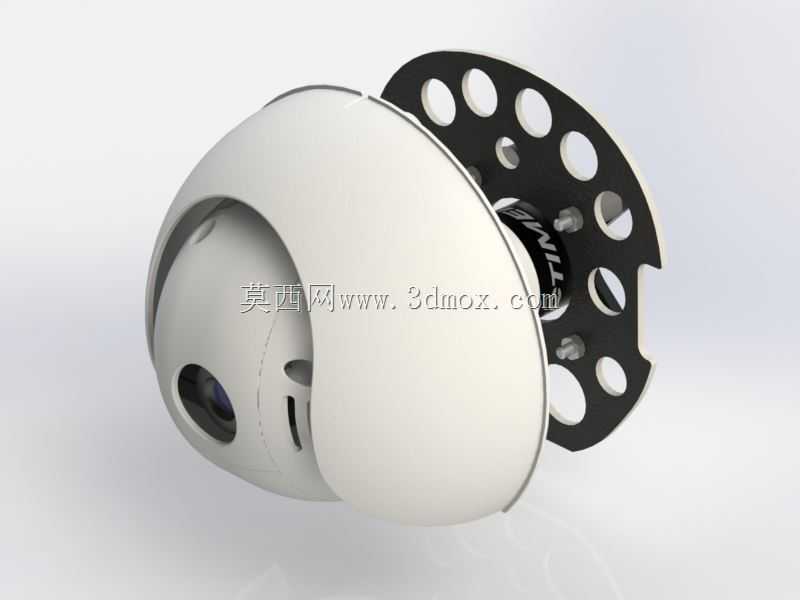

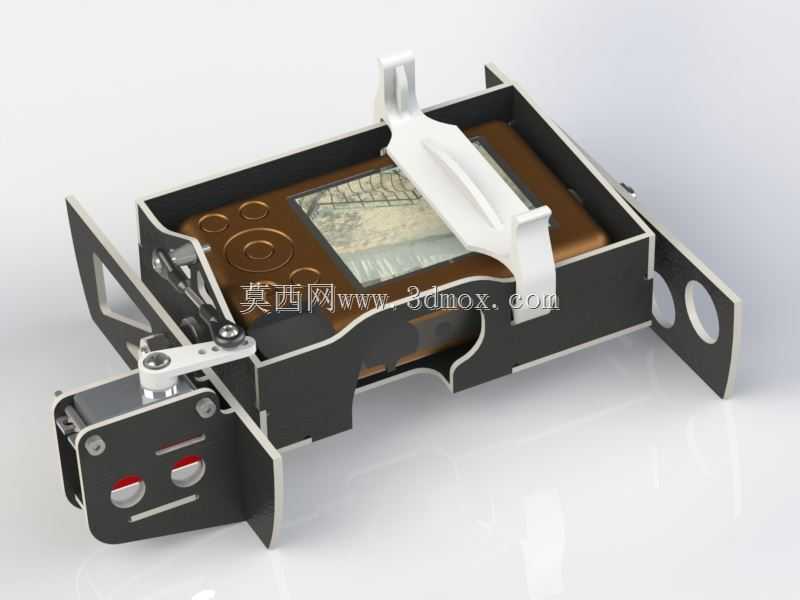

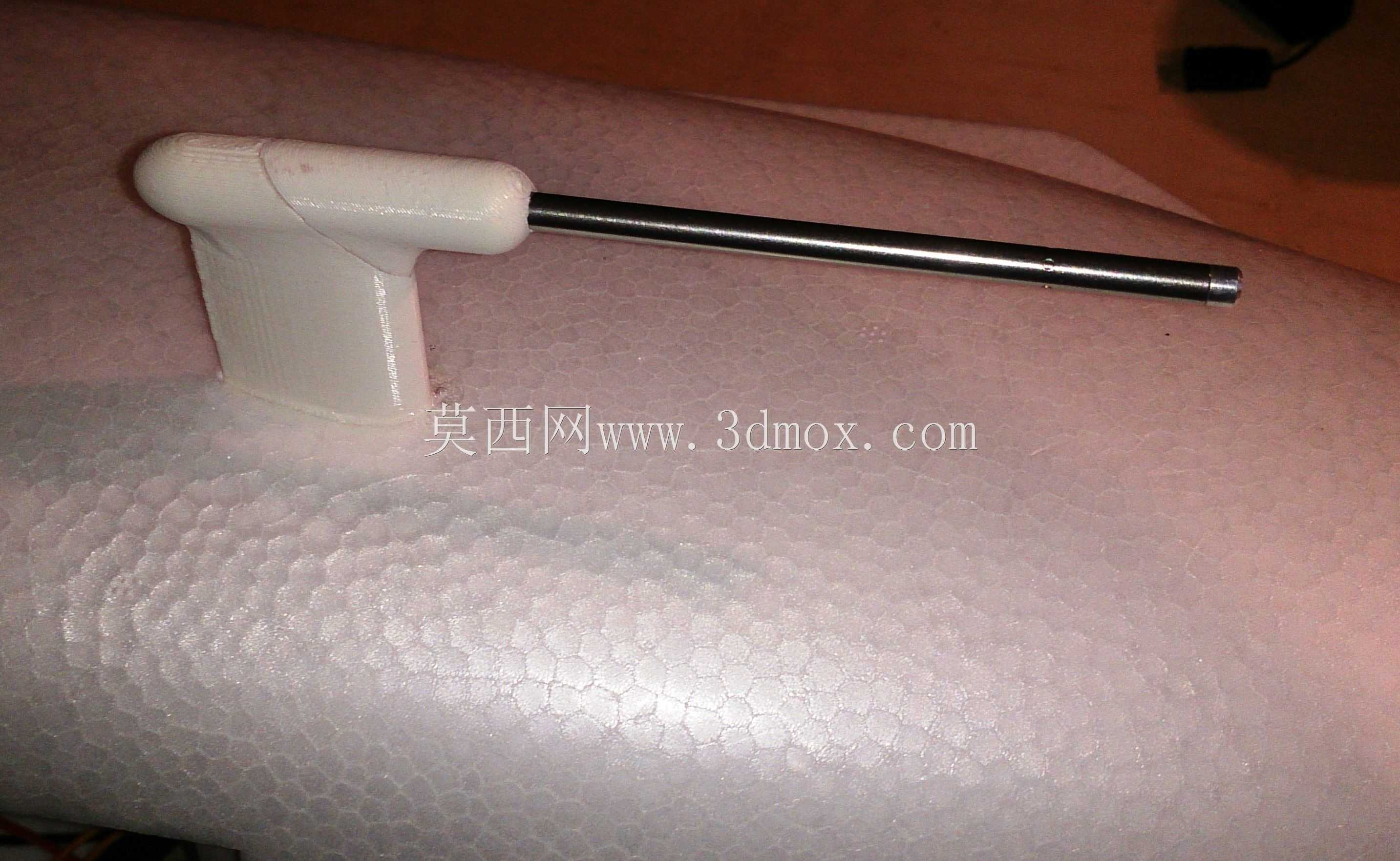

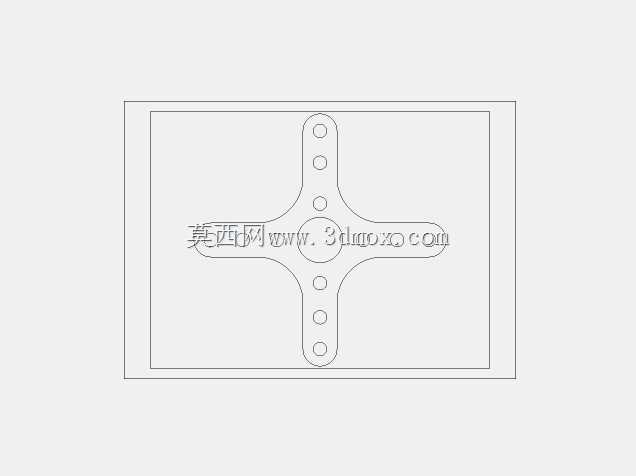

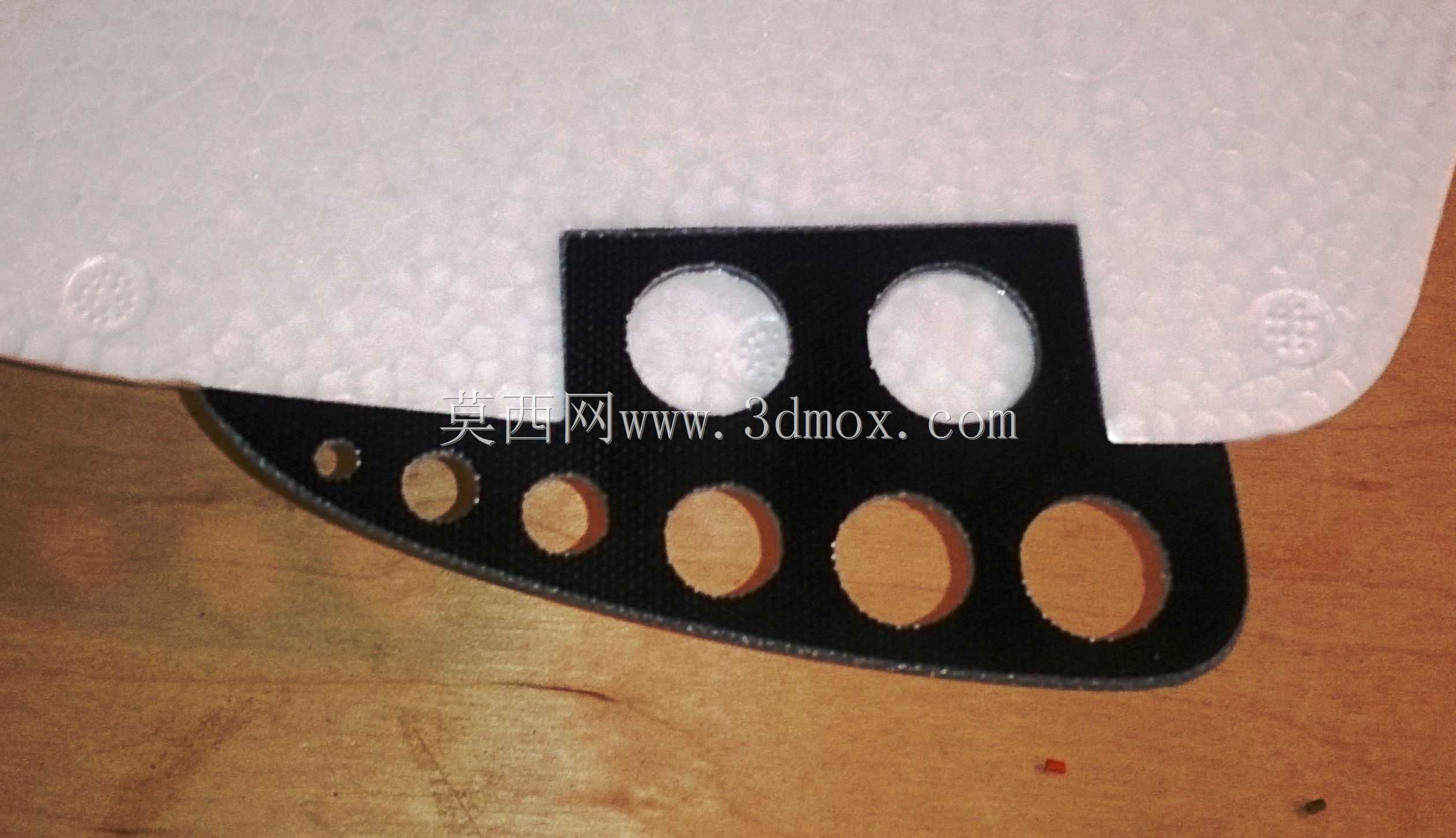

这套结构组件针对固定翼航模无人机的原有设计做了针对性优化，覆盖了机载设备舱、前视云台挂载、后三点式起落架、尾撑连接四个核心部位的结构升级，适配小排量电动固定翼无人机的日常飞行与改装需求。在航测、业余航拍、固定翼飞行训练这类场景中，原有设备舱的电池与飞控固定结构多采用扎带捆绑，飞行中受气流振动容易出现位移，影响飞控的重心校准精度，升级后的设备舱采用卡扣式压合结构，侧边预留标准安装孔位，可兼容市面上主流的2-4S航模锂电池与通用飞控板，压块表面做了防滑纹理处理，无需额外捆绑件即可完成设备固定，设备舱的安装边界与原有机架的安装孔位完全匹配，改装时无需对原有机架做打孔切割处理，直接替换原有舱盖即可完成安装。前视云台的升级结构采用半球形护罩设计，护罩与安装底座之间预留了俯仰转动的活动间隙，底座采用多孔位镂空设计，既可以减轻结构重量，也能为云台舵机的走线预留穿线空间，护罩的曲面外形可以降低飞行过程中的风阻，同时在轻微擦碰时可以保护镜头与舵机结构不受直接冲击，云台安装位的中心距与原有机头的安装孔位完全对齐，安装后不会改变整机的机头重心位置。起落架部分采用了轻量化镂空的安装板设计，轮架采用斜撑式结构，相比原有直连式起落架可以更好地吸收降落时的冲击载荷，轮轴位置预留了标准轮径的安装位，适配常见的航模橡胶机轮，安装板的孔位与机腹的原有安装位完全匹配，安装后机轮的触地角度符合固定翼无人机的降落滑跑要求，不会出现 ground loop 风险。尾撑连接结构采用一体化成型的握柄式转接件，金属尾撑杆插入转接件的预留孔位后可通过顶丝固定，转接件的外形贴合尾翼根部的安装曲面，既可以作为尾撑的结构固定件，也可以在手持起飞时作为握持点位，避免手持时机身打滑。整套升级组件的设计思路完全围绕原有无人机的改装兼容性展开，所有结构件的安装边界都严格匹配原有机架的孔位与外形尺寸，改装过程不需要对原有结构做破坏性加工，各个部件的重量分配经过校准，安装后整机重心偏移量控制在允许范围内，不会影响原有飞行控制参数的正常使用，结构件的壁厚设计兼顾了轻量化与结构强度，在飞行振动、降落冲击的工况下不会出现结构形变或断裂问题。
