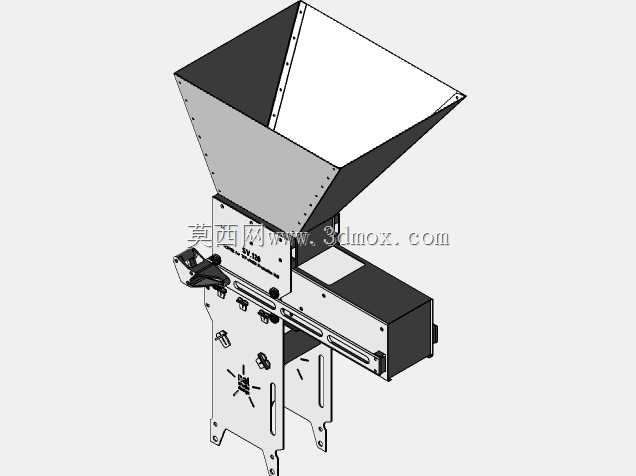

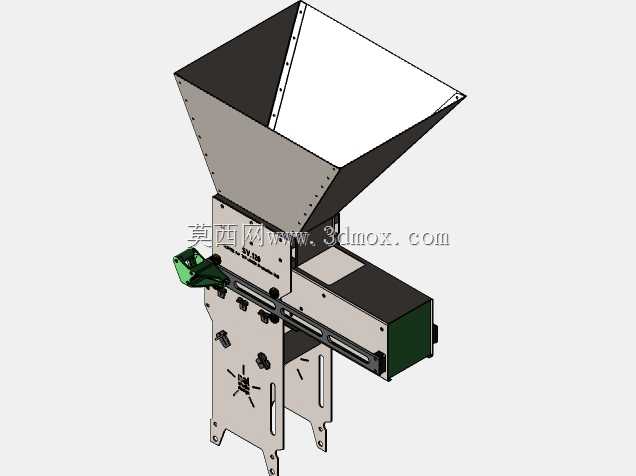

THP-ATM120型cinva ram自动压砖设备结构

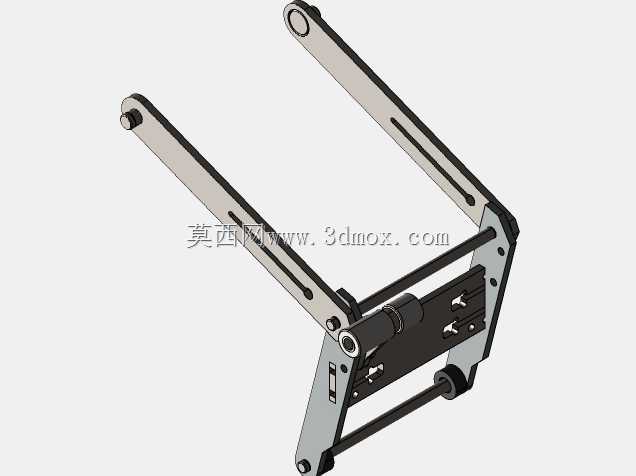

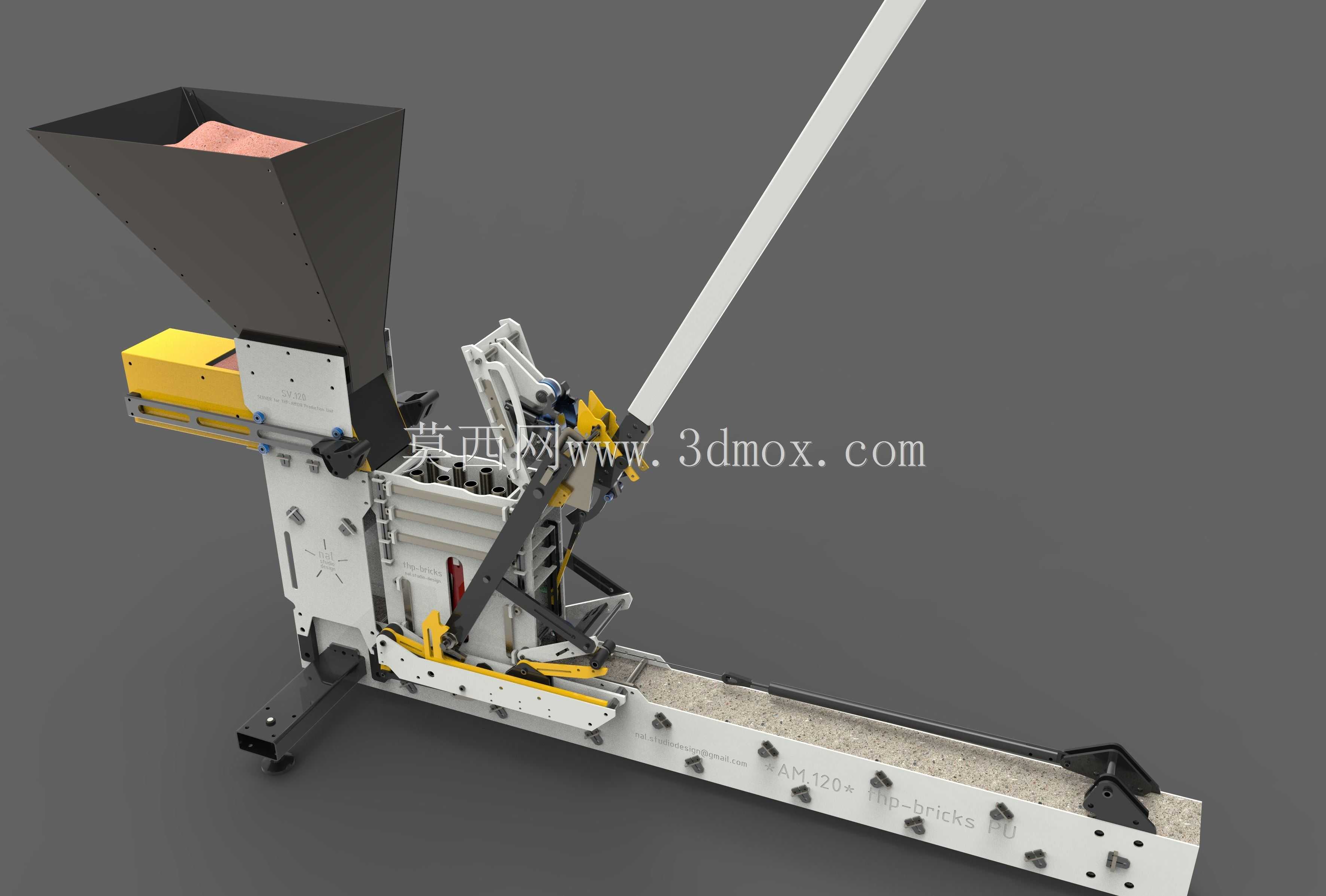

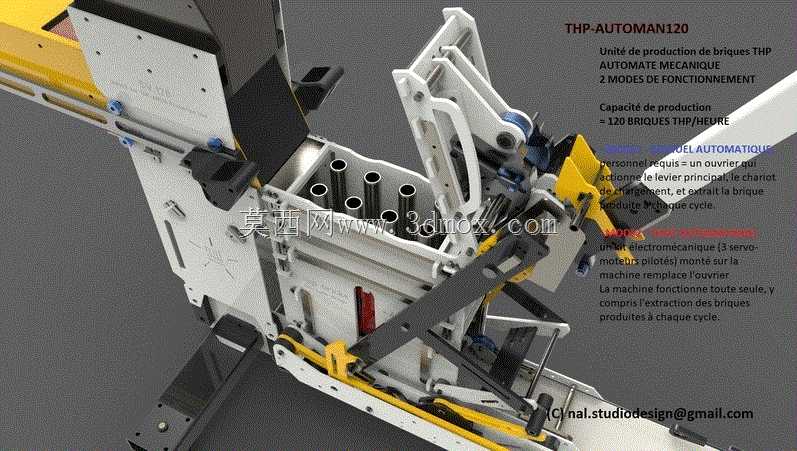

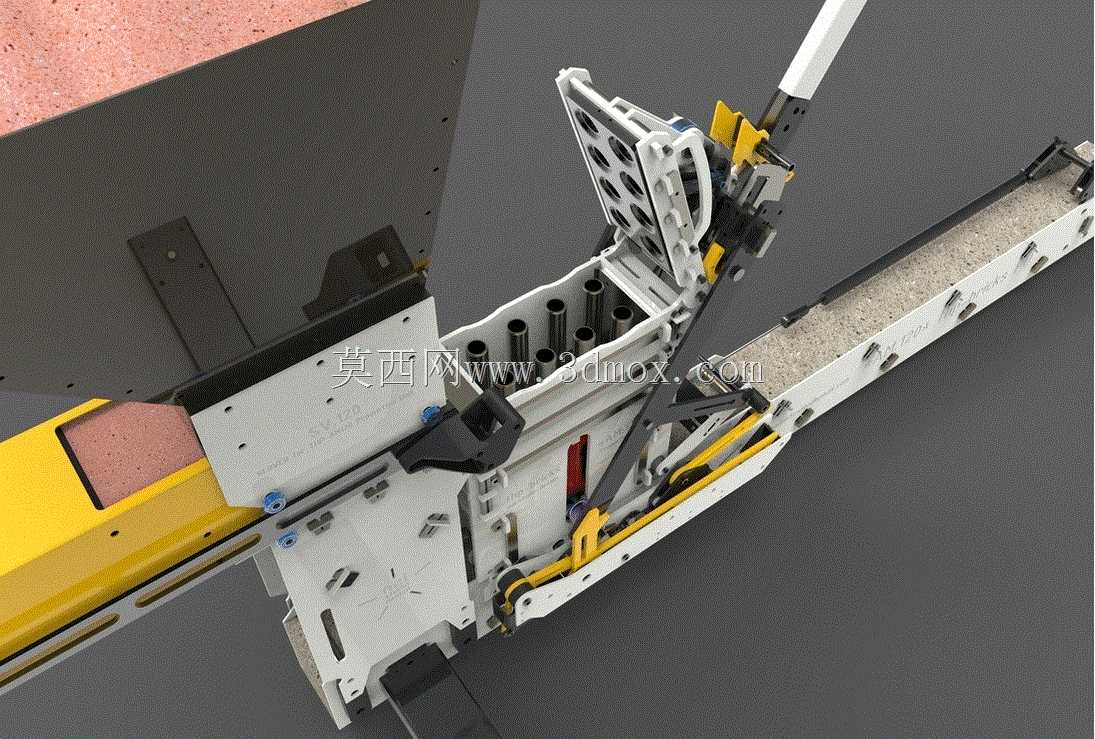

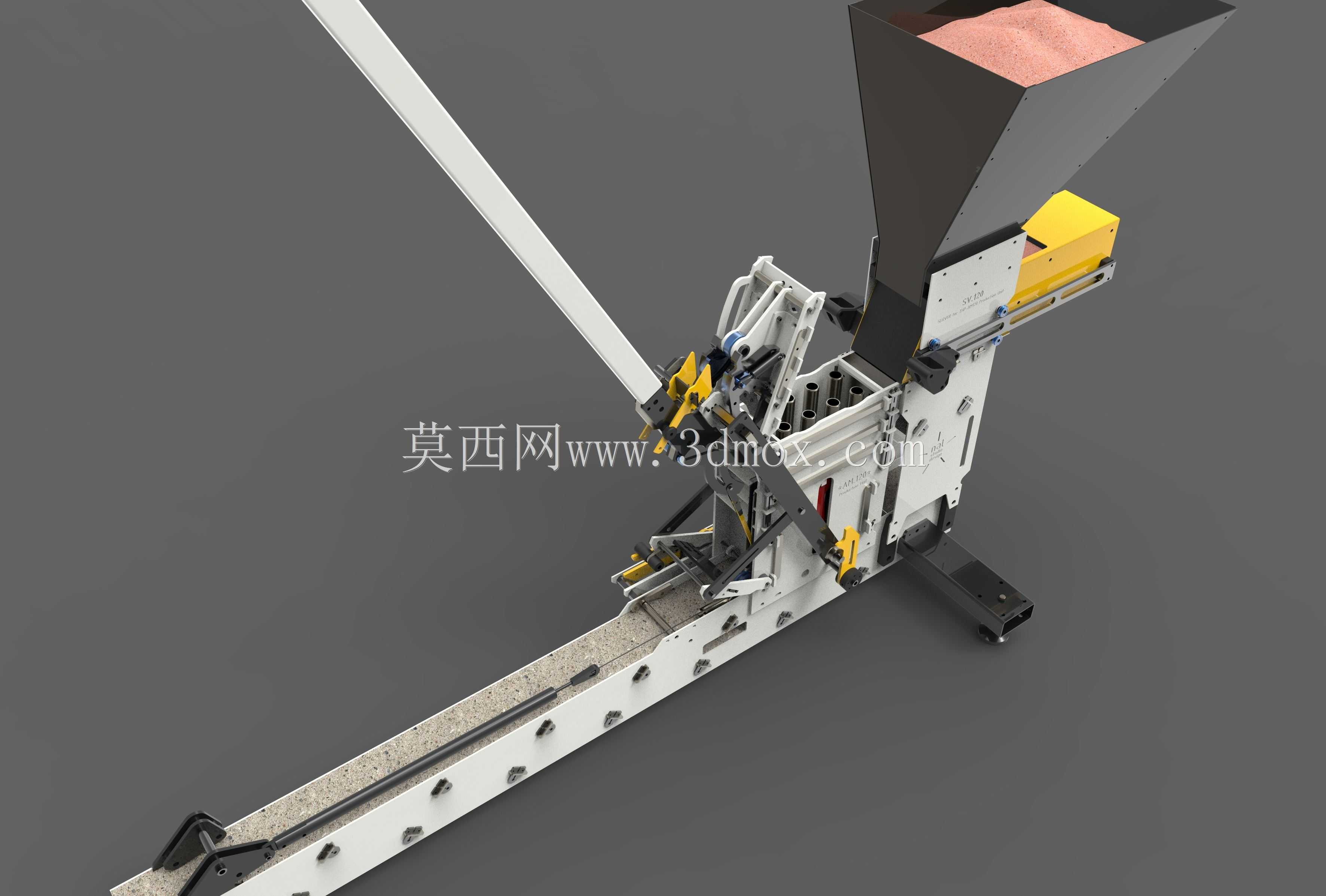

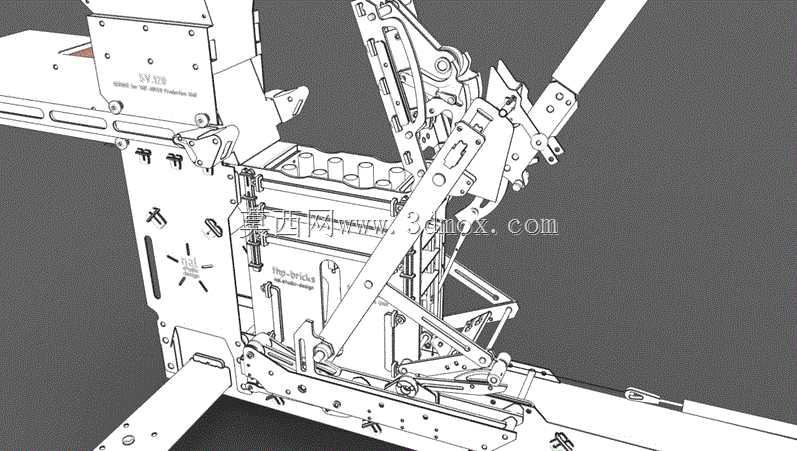

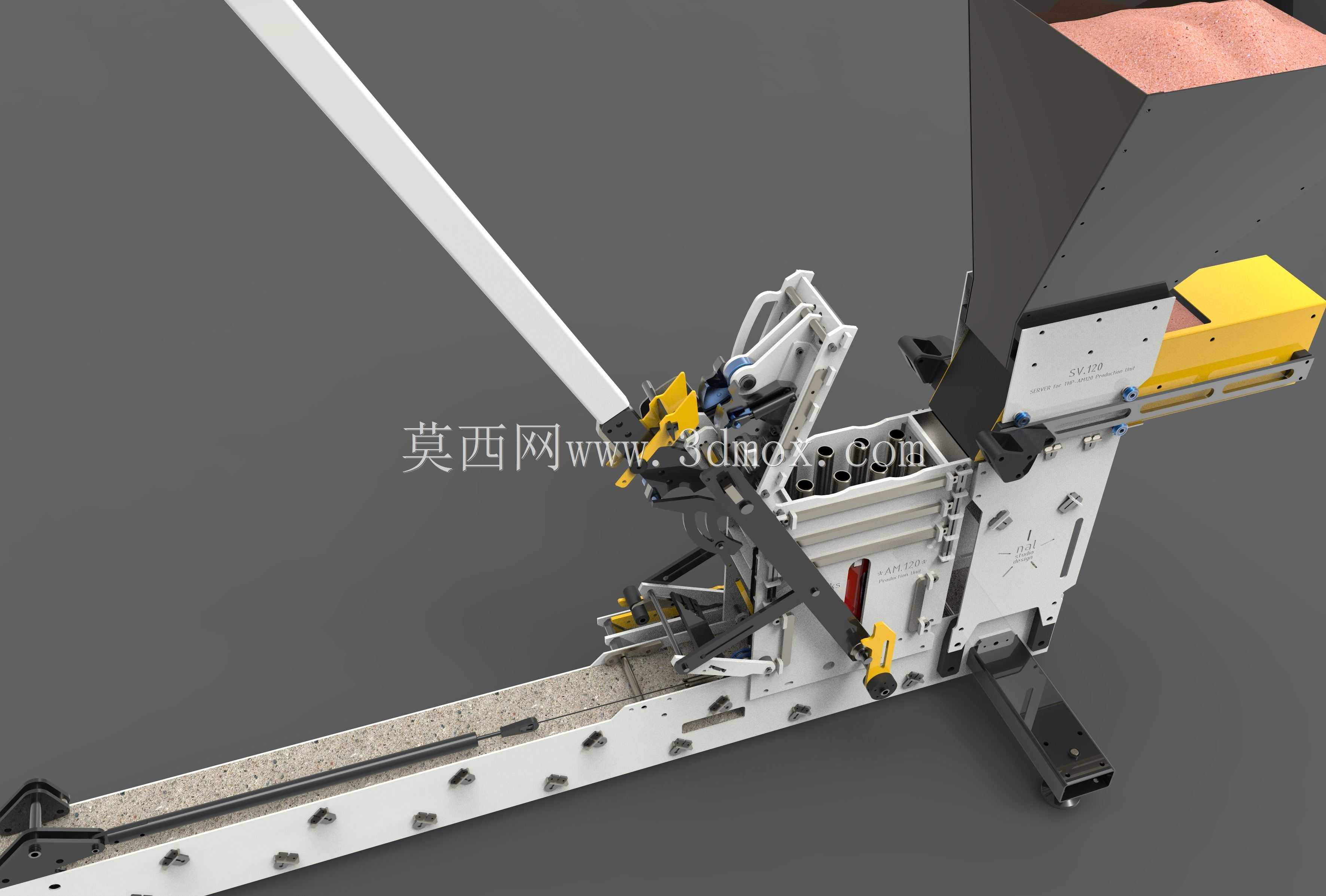

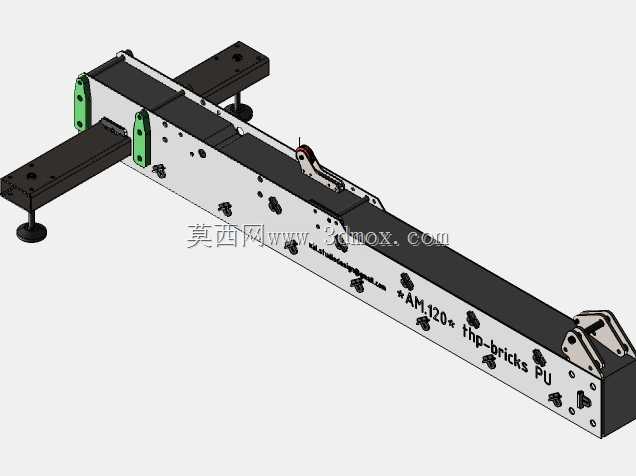

这款压砖设备主要面向生态建材生产场景，适配小型建材加工厂、乡村就地制砖施工点、低碳建筑试点项目的制砖作业需求，可直接在原料产地完成砖坯压制成型，减少原料转运与成品运输的成本损耗，尤其适配CEB压缩土砖的规模化生产需求，能够利用当地土壤资源完成标准化砖坯制作，适配低层生态建筑、景观挡墙、乡村自建房屋的建材供应需求。设备具备两种操作模式，手动模式下操作人员通过主操作杆控制上料、压制、脱模、砖坯输出的全流程动作，可灵活应对小批量定制砖型的生产需求，方便操作人员根据原料湿度、配比差异实时调整压制节奏；自动模式下依托电控逻辑完成全流程循环作业，单小时可完成120块标准砖的压制作业，平均压制压强可达45kg/c㎡，保障砖坯成型后的密度与结构强度，满足建筑施工的承重要求。设备的设计思路围绕易制造、易维护、低使用门槛展开，整体框架采用标准化金属板材拼接结构，核心传动采用杠杆增力结构搭配刚性支撑框架，无需复杂的铸造部件，仅通过常规金属切割、折弯、钻孔工艺即可完成核心构件加工，其中金属板材构件优先适配2mm、4mm、8mm厚度的常规钢板规格，降低加工过程中的材料损耗与工艺难度，即使是具备基础机加工能力的小型作坊也可完成设备的组装搭建。设备的执行端采用多工位模具排布结构，单次压制可同时完成多块砖坯的成型作业，上料机构可自动完成模腔填料、刮平作业，压制机构通过联动杠杆结构将动力传递至压头，保证压头下行过程中压力均匀分布在模腔截面，避免砖坯出现密度不均、边角缺损的问题；脱模机构与压头动作联动，压制完成后自动将成型砖坯顶出模腔，由输出托架将砖坯输送至设备外侧的接料位置，无需人工伸入模腔取件，大幅降低操作过程中的安全风险。设备整体采用立式紧凑布局，核心传动结构集中布置在设备主体框架的中上部，动力单元与电控模块布置在设备侧方的防护区域，安装时仅需平整硬化地面即可完成固定，无需额外搭建复杂的混凝土基础，设备外侧预留了维护开口，可快速完成易损件的更换与传动结构的润滑保养，适配偏远地区无专业运维团队的使用场景。
