家用电视红外遥控器外观结构设计

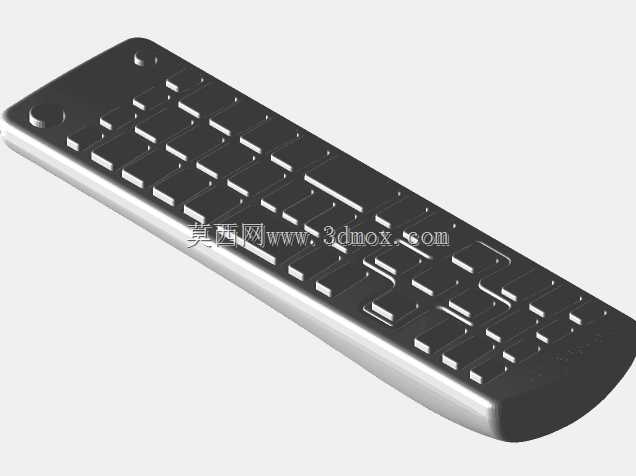

本次呈现的遥控器三维结构，面向家用影音设备操控场景设计，核心用途是实现电视、机顶盒等客厅影音设备的无线指令传输，用户无需起身靠近设备，即可在沙发等日常就坐位置完成频道切换、音量调节、功能菜单调用、信号源切换等全场景操控动作，是现代家庭影音系统中不可或缺的人机交互配件。

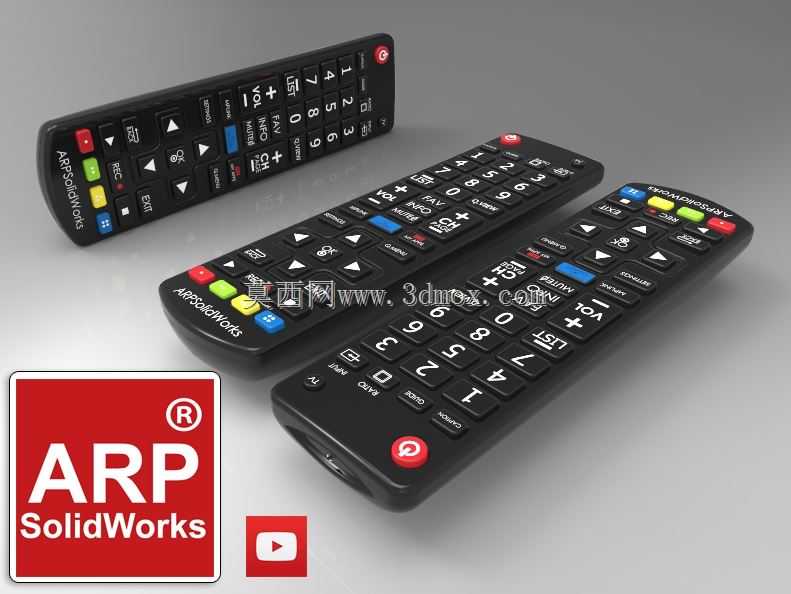

从功能特性来看，这款遥控器采用长条形手持握持的经典形态，整体轮廓做了全周圆角过渡处理，边缘弧度完全贴合成年人手掌自然握持的曲线，长时间手持操控不会产生硌手的不适感；按键区域按照使用频率做了清晰的分区排布，最上方设置高频使用的电源开关按键，采用醒目的红色标识便于用户盲操作定位，中部区域集中排布数字选台键、方向导航键、音量与频道调节键，按键表面做了内凹的弧度处理，匹配指腹按压的接触形态，下方区域设置功能扩展按键，覆盖菜单、返回、播放控制等常用功能，不同功能区的按键做了细微的尺寸与触感区分，用户无需目视即可通过触觉快速定位目标按键，降低误触概率。

在设计思路上，这款遥控器的结构充分考虑了日常使用的耐用性与装配合理性，外壳采用上下扣合的分体式结构，预留了红外发射端的安装窗口，窗口位置正对遥控器前端的斜切端面，确保红外信号可以以最佳角度覆盖客厅常用的观影区域，内部预留了电池仓的安装空间，电池仓盖采用卡扣式固定结构，无需额外螺丝即可实现牢靠固定，方便用户日常更换电池；按键采用一体式硅胶按键排布设计，既可以保证按压的回弹手感，也能实现壳体缝隙的密封防护，避免日常使用中泼溅的水渍、掉落的灰尘进入壳体内部损坏电路元件。

从外形尺寸与安装边界来看，这款遥控器整体长度控制在180mm左右，宽度在45mm上下，最厚处不超过20mm，整体重量控制在100g以内，单手握持时重量完全由手掌承托，不会产生坠手感；壳体的所有拼接缝隙控制在0.1mm以内，既保证外观的精致感，也避免缝隙过大积攒灰尘；前端红外发射端的信号发射角度覆盖水平120度、垂直60度的范围，在5米的常规客厅观影距离内，无需严格对准设备接收端即可实现稳定的信号传输，完全适配普通家庭客厅的使用空间尺度。
