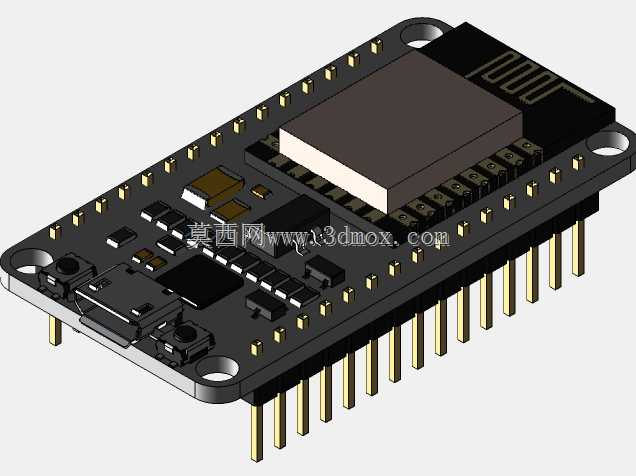

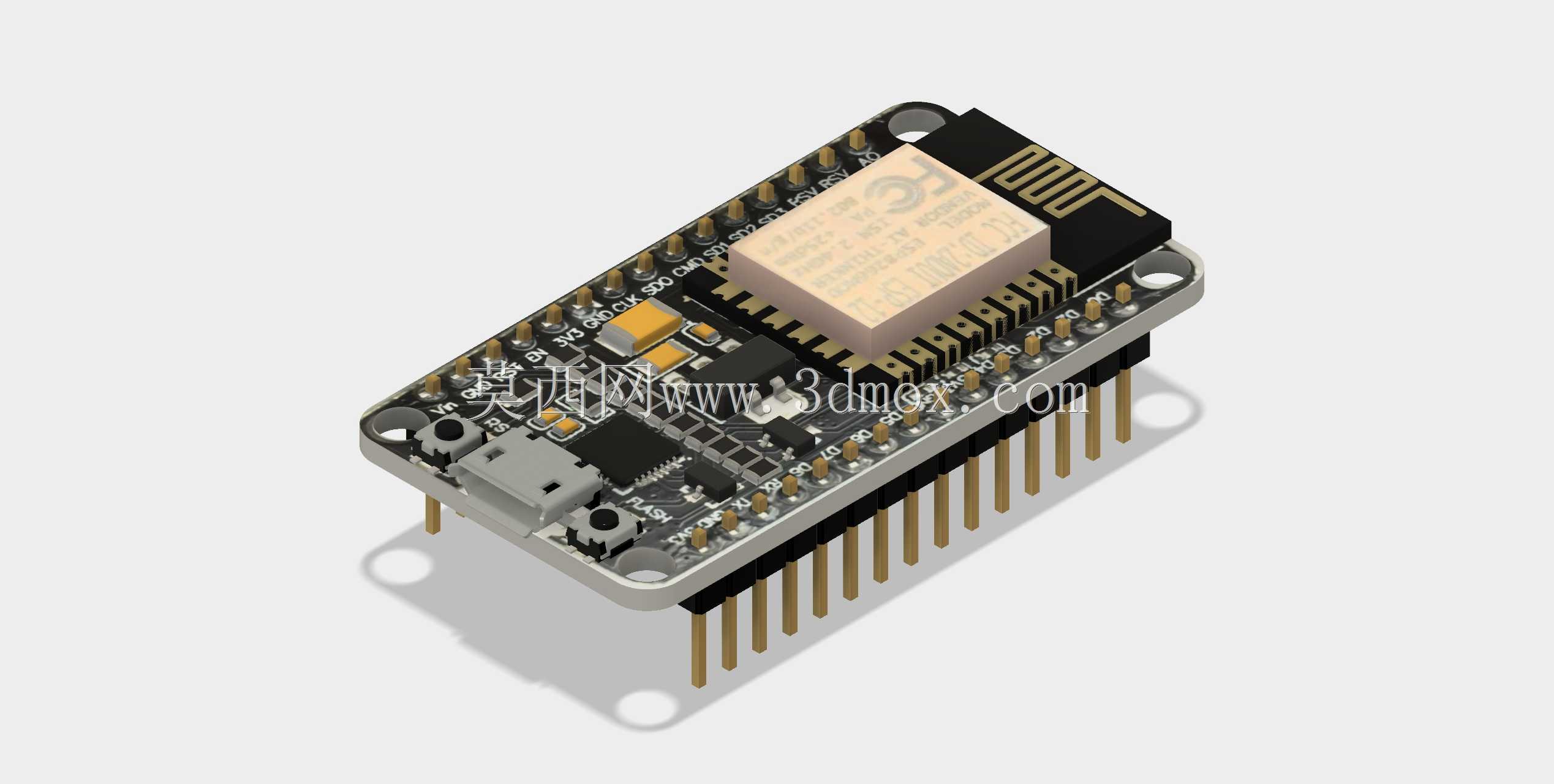

NodeMcu Lua WIFI esp8266开发板结构设计

这款NodeMcu Lua WIFI esp8266开发板是面向物联网嵌入式开发场景打造的核心硬件载体，广泛适用于智能家居终端搭建、工业环境无线数据采集、小型智能设备联网改造、创客DIY创意项目开发等多个领域，能够为各类需要WiFi联网能力的小型电子设备提供稳定的主控与无线通信支撑。在实际使用场景中，它既可以作为独立主控直接连接各类传感器、执行器完成小型物联网节点的功能搭建，也可以作为通信拓展模块接入现有主控系统，为传统设备补充WiFi联网能力，实现设备数据的无线传输与远程控制。

从功能特性来看，该开发板集成了esp8266核心WiFi芯片，支持标准的IEEE802.11b/g/n无线协议，能够实现稳定的2.4G频段WiFi连接，同时板载了USB转串口电路、电源稳压电路、复位与用户按键、状态指示灯，所有IO引脚全部通过排针引出，能够直接对接各类常见的电子外设，无需额外搭建复杂的外围电路，大幅降低了开发的前期准备门槛。板载的稳压电路支持宽电压输入，能够适配常见的USB供电与外部直流供电场景，适配不同的项目供电需求。

在设计思路上，这款开发板采用了紧凑的双层板布局，将核心WiFi芯片放置在板卡中心区域，周边合理排布电源管理、串口转换等辅助电路，既保证了高频信号的传输稳定性，减少信号干扰，也最大化压缩了板卡的整体体积，方便嵌入到各类空间有限的设备壳体内部。排针采用标准2.54mm间距设计，能够直接适配市面上通用的面包板、洞洞板以及各类拓展底座，无需定制转接结构即可完成安装固定。板卡四个角预留了标准安装孔位，可通过铜柱或螺丝直接固定在设备内部的安装位上，安装边界清晰，不会与周边其他电子元件产生结构干涉。

外形尺寸方面，该开发板整体采用规整的长方形布局，长度与宽度适配常见的小型开发板安装空间，排针引脚伸出长度经过优化，既保证了焊接后的连接强度，也不会因为引脚过长占用过多的垂直安装空间，能够适配厚度有限的小型设备外壳。整体结构设计充分考虑了开发与量产使用的双重需求，既方便开发者快速搭建原型进行功能验证，也能够直接嵌入到最终的量产产品中作为核心联网控制模块使用，结构可靠性能够满足长期连续运行的使用要求。
