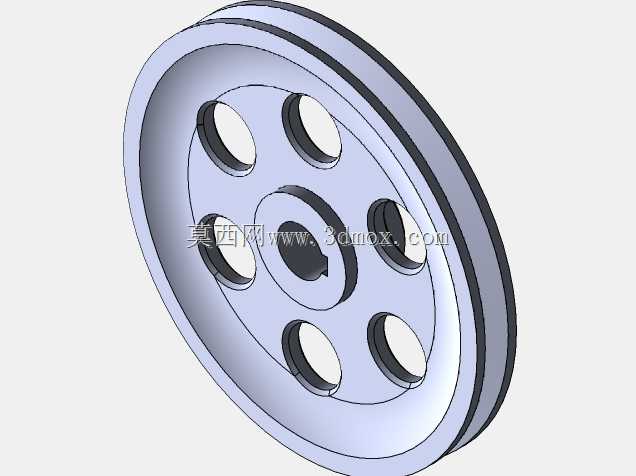

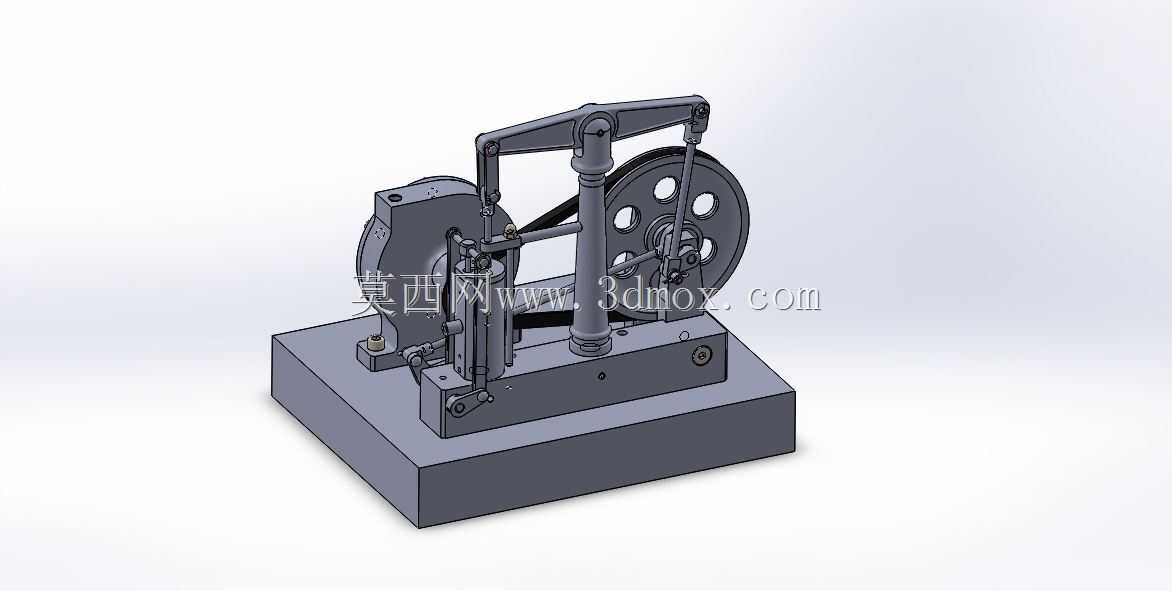

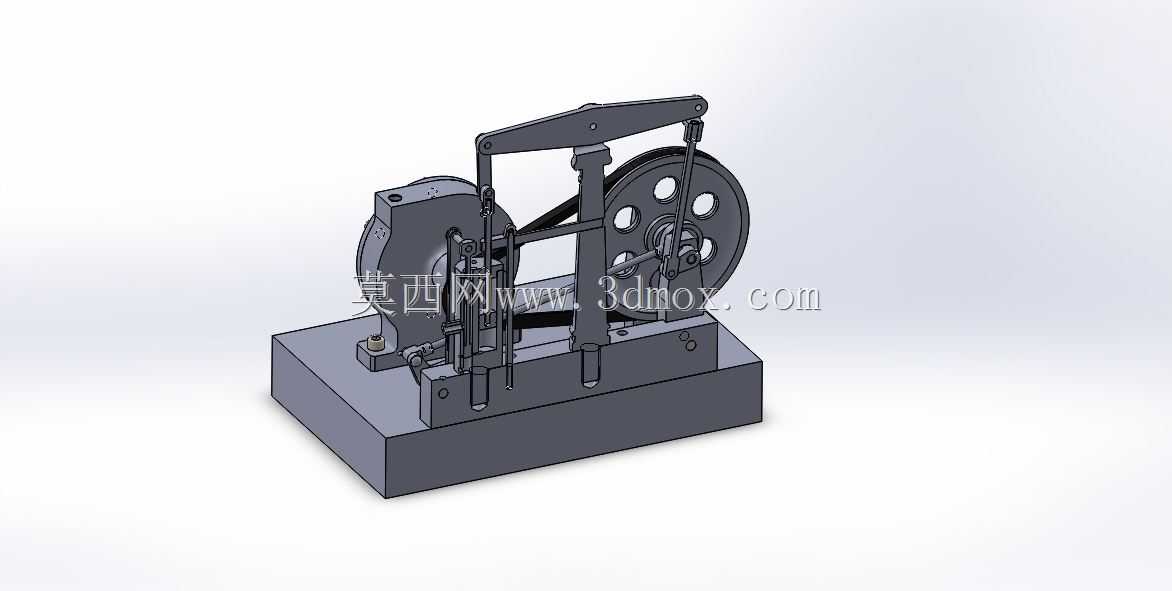

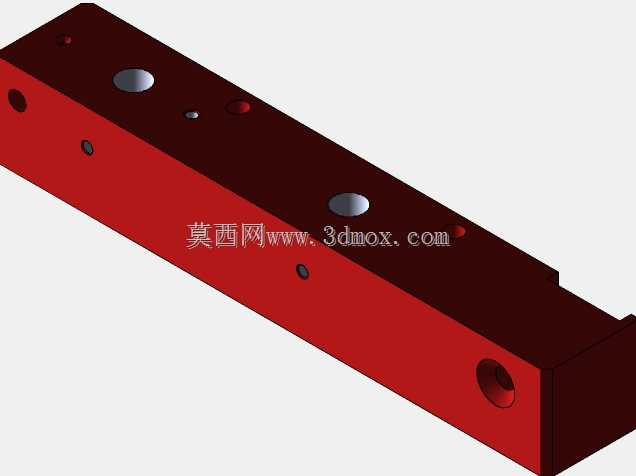

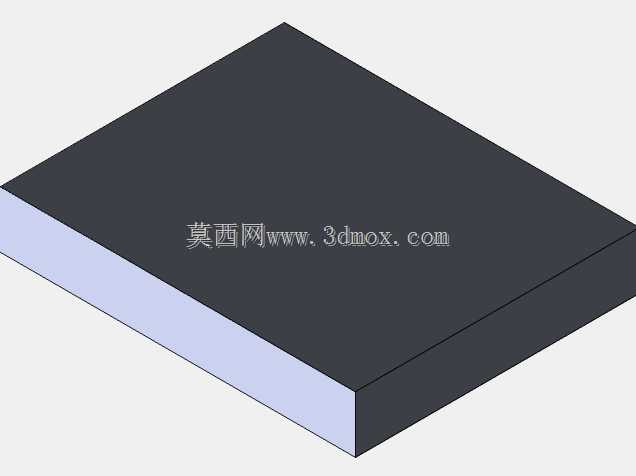

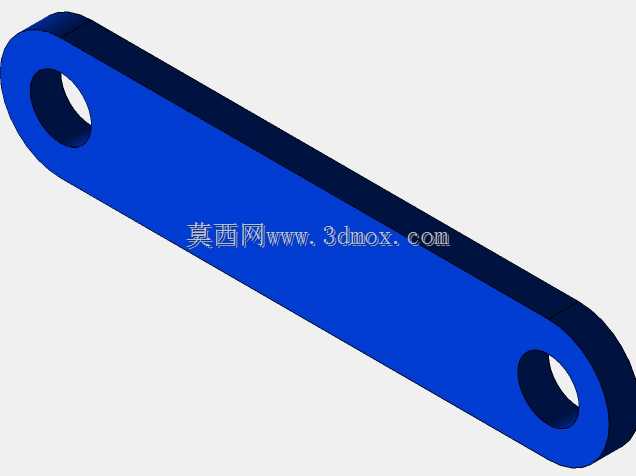

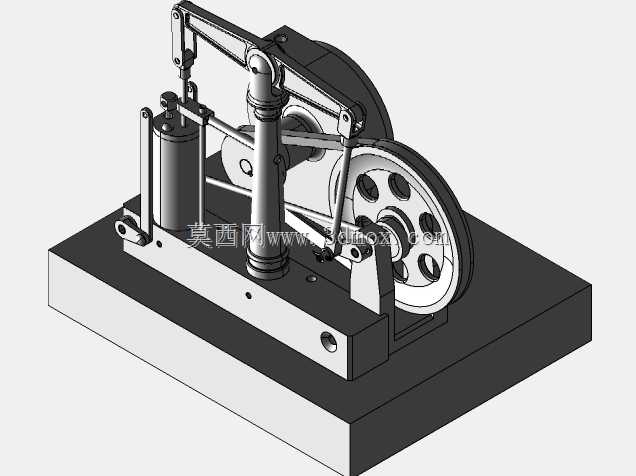

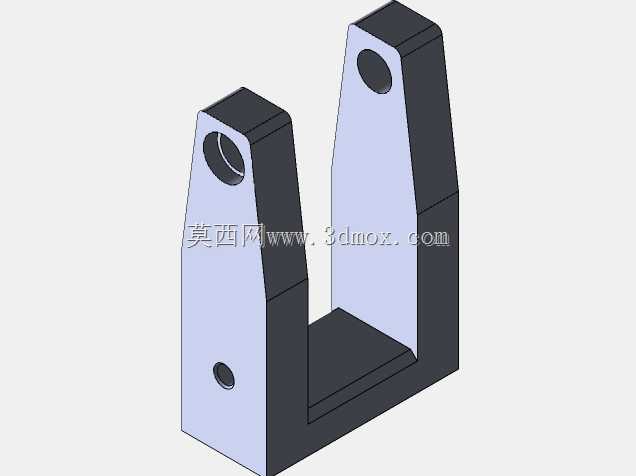

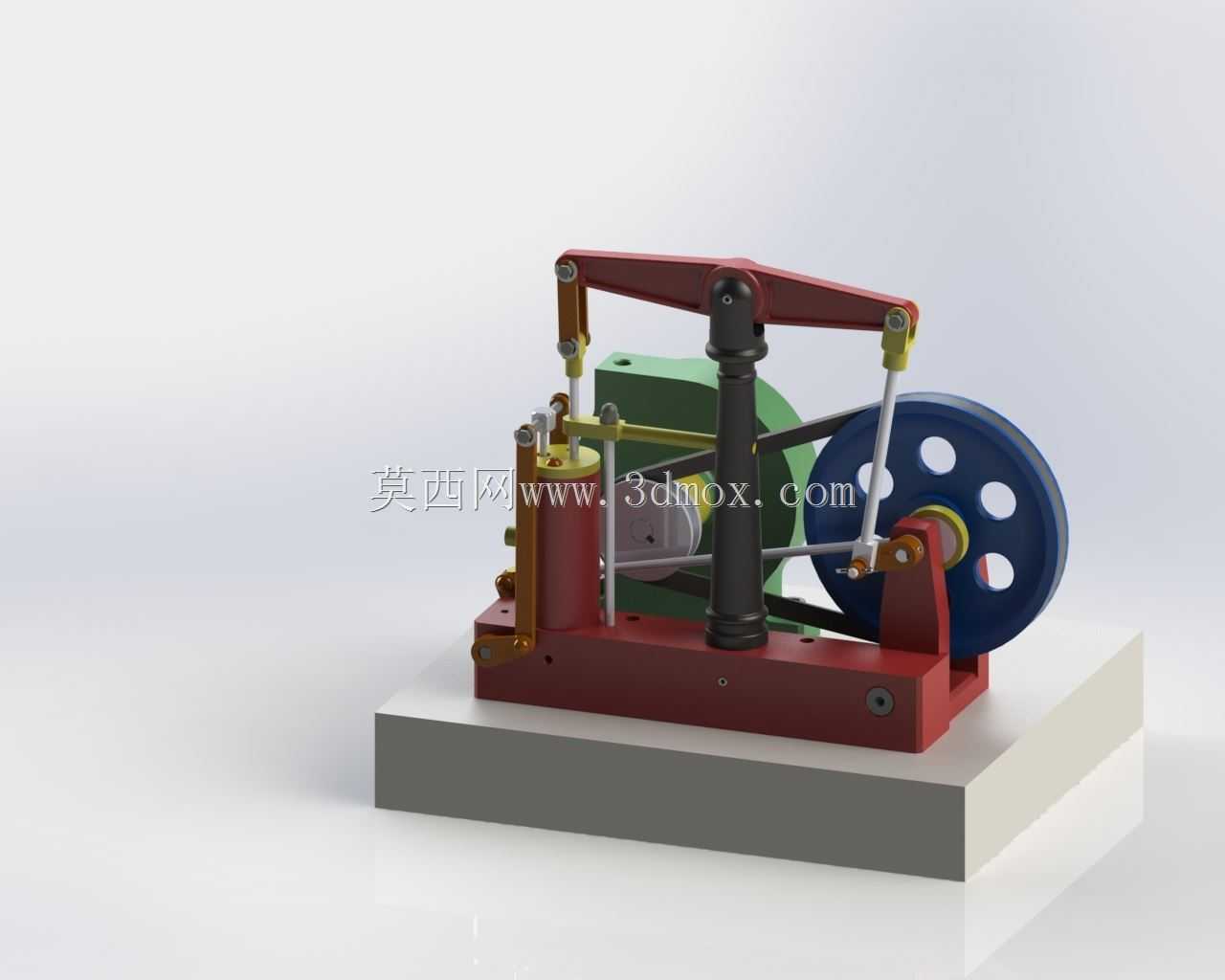

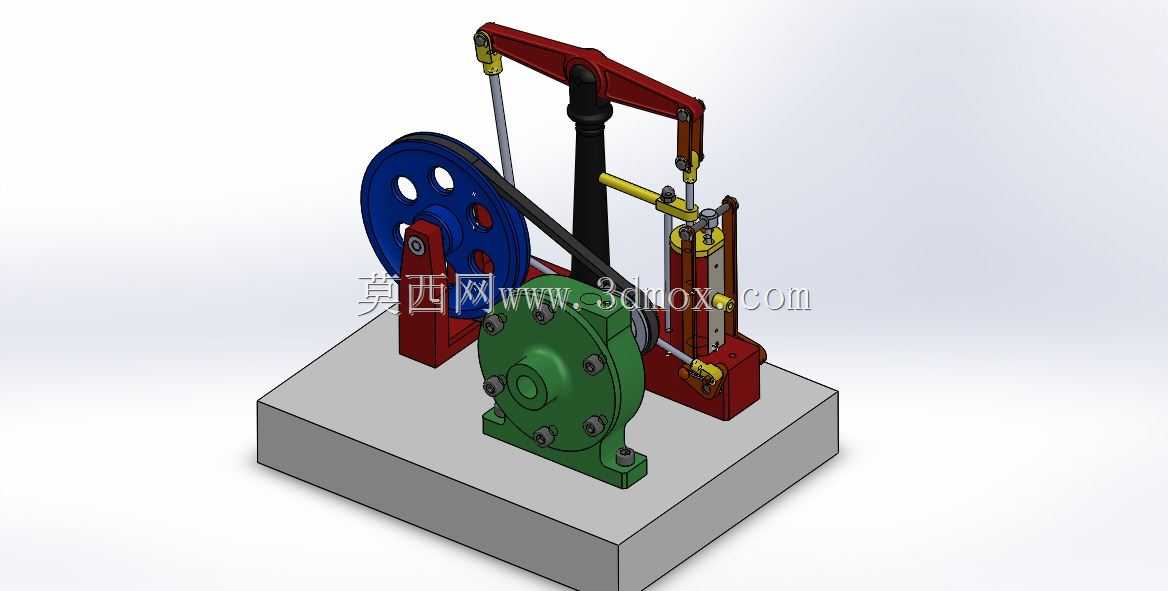

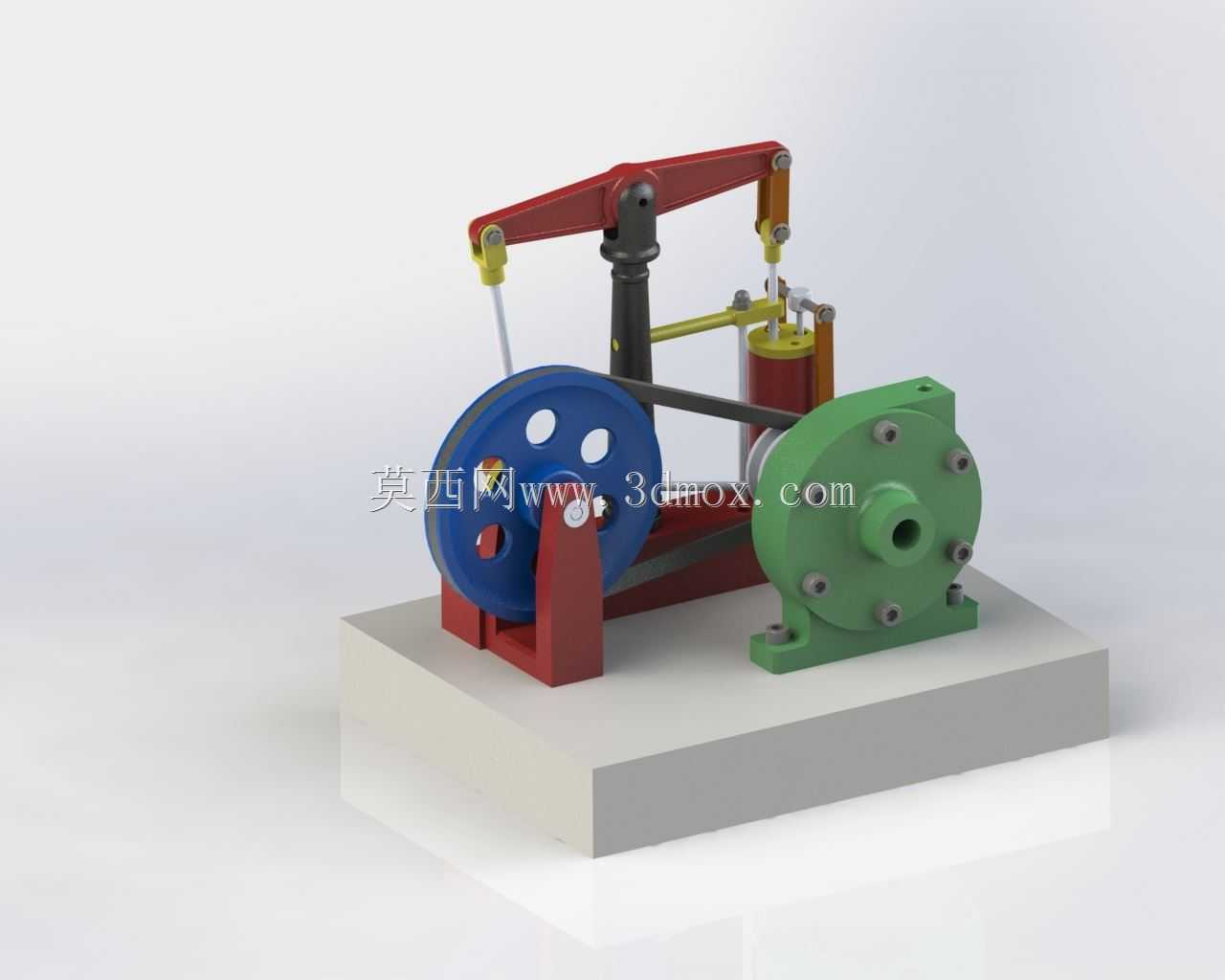

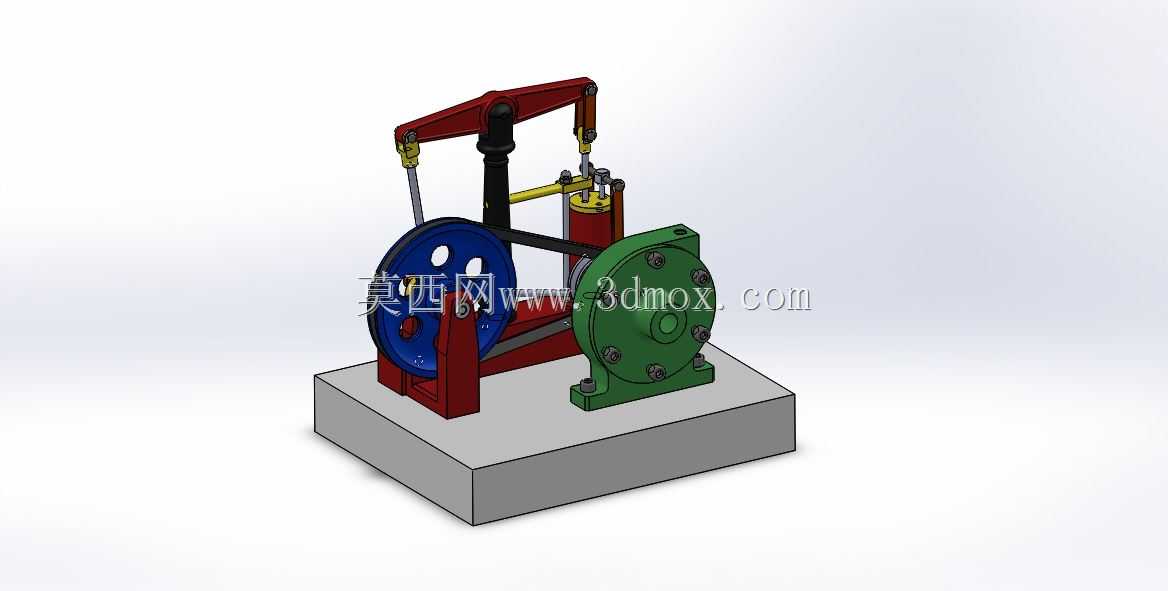

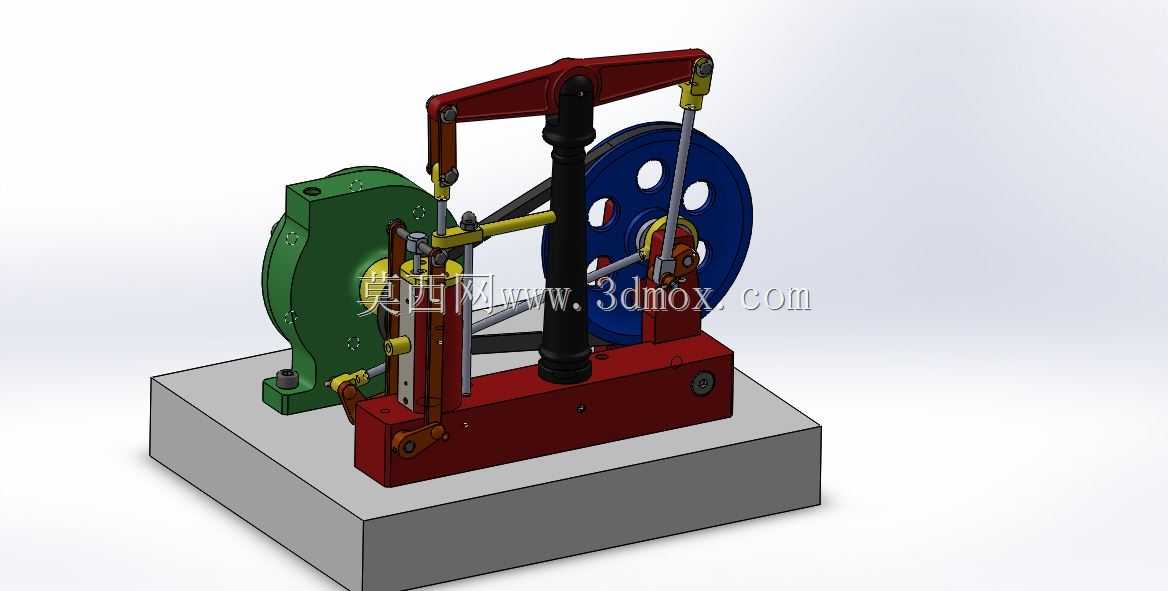

该装置为蒸汽动力驱动的卧式离心泵结构,核心应用场景集中在小型教学演示、复古动力装置复刻、小型流体输送实验场景,可直观展示蒸汽动力向流体输送动能的完整转换过程,也可作为热能动力、流体机械相关的教学演示教具,帮助学习者理解往复式蒸汽动力与离心式流体输送结构的联动逻辑。从实际用途来看,该装置依托蒸汽做功产生的往复动力,通过梁式传动结构将动力传递至离心泵端,带动泵轮高速旋转完成流体的增压输送,可适配小流量、低扬程的清水或低粘度流体输送需求,在无电力供应的小型作业场景中,可依托蒸汽热源完成独立的流体输送作业。在功能特性上,该装置采用梁式往复传动结构,将蒸汽缸的直线往复运动通过摇臂梁转化为旋转动力,传动路径清晰,动力损耗较低;泵体采用端盖螺栓紧固的蜗壳结构,流道设计贴合离心输送的流体走向,可有效降低流体在泵腔内的紊流损耗;整体采用底座集成式设计,所有动力部件、传动部件、泵体部件均固定在统一的安装基座上,运行时的结构稳定性更强,可减少传动过程中的震动偏移。从设计思路来看,该结构优先考虑动力传递的直观性与结构的易维护性,蒸汽缸与泵体分置在摇臂梁的两侧,配重布局均衡,可降低运行过程中的动平衡偏差;传动带轮采用大直径带轮设计,可通过带传动实现一定的减速增扭效果,匹配离心泵启动与运行所需的扭矩特性;各连接部位采用销轴铰接结构,铰接处预留润滑间隙,可降低长期往复运动的磨损量,延长装置的整体使用寿命。在外形尺寸与安装边界上,该装置整体为卧式布局,长度方向以带轮与泵体的外端为最大边界,宽度方向以摇臂梁的铰接支撑座宽度为边界,高度方向以摇臂梁抬升至最高位置的顶点为边界,安装时需在基座底部预留平整的固定面,四周预留不小于100mm的操作空间,用于日常的部件检查、润滑维护与管路连接,蒸汽输入端需预留管路对接空间,泵体的进出液端需预留流体管路的安装操作空间,避免安装后出现操作干涉问题。
- 上一篇:中开卧式双吸离心泵泵壳结构设计
- 下一篇:KSB卧式离心泵125-200整机结构设计
- 全部评论(0)
- 模板大小: 19.32 MB
- 售价:5金币
- 下载次数: 544
- 系统要求: STEP / IGES,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,Rendering,SOLIDWORKS,SOLIDWORKS,Rendering,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORK
- 软件分类: 泵
