中开卧式双吸离心泵泵壳结构设计

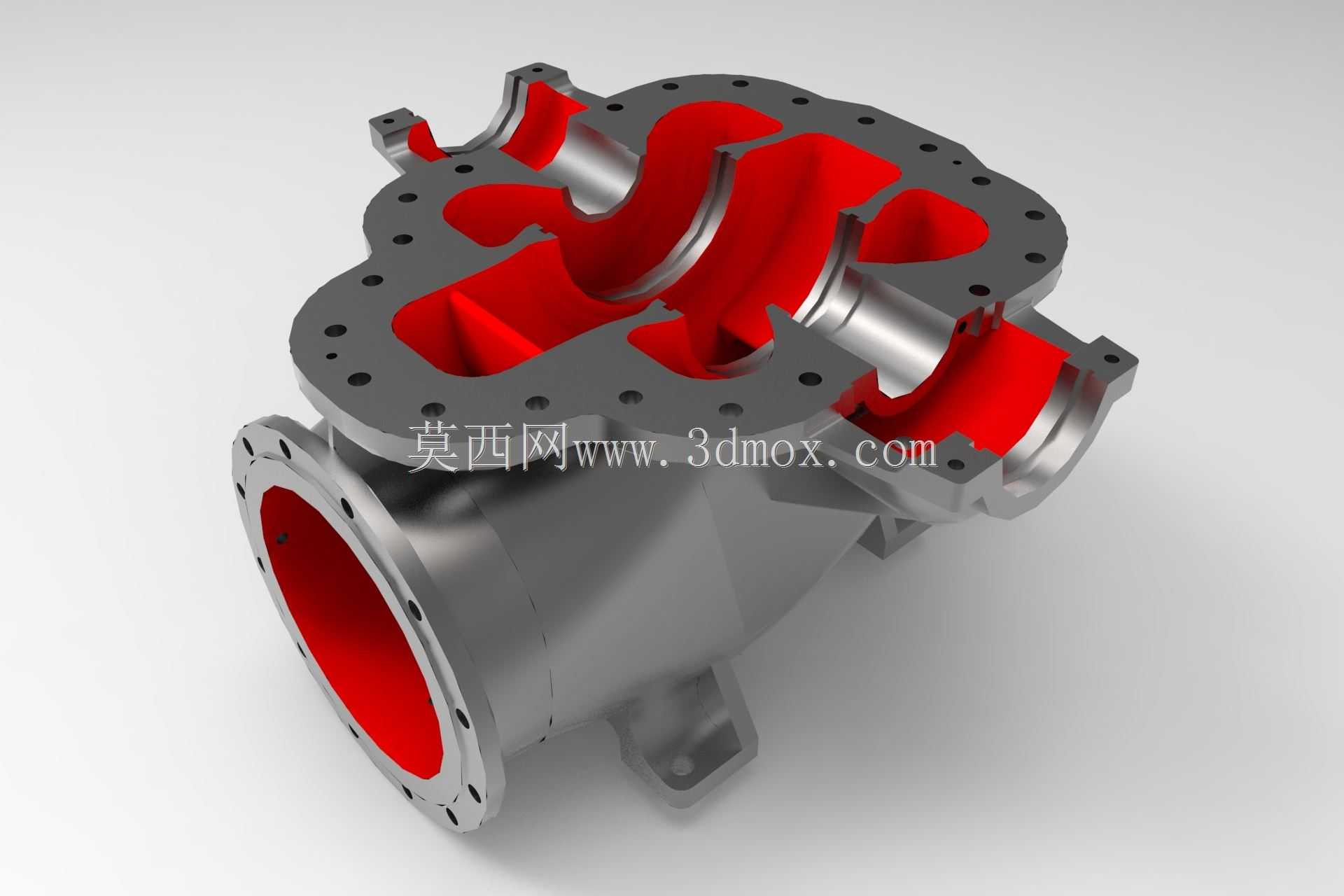

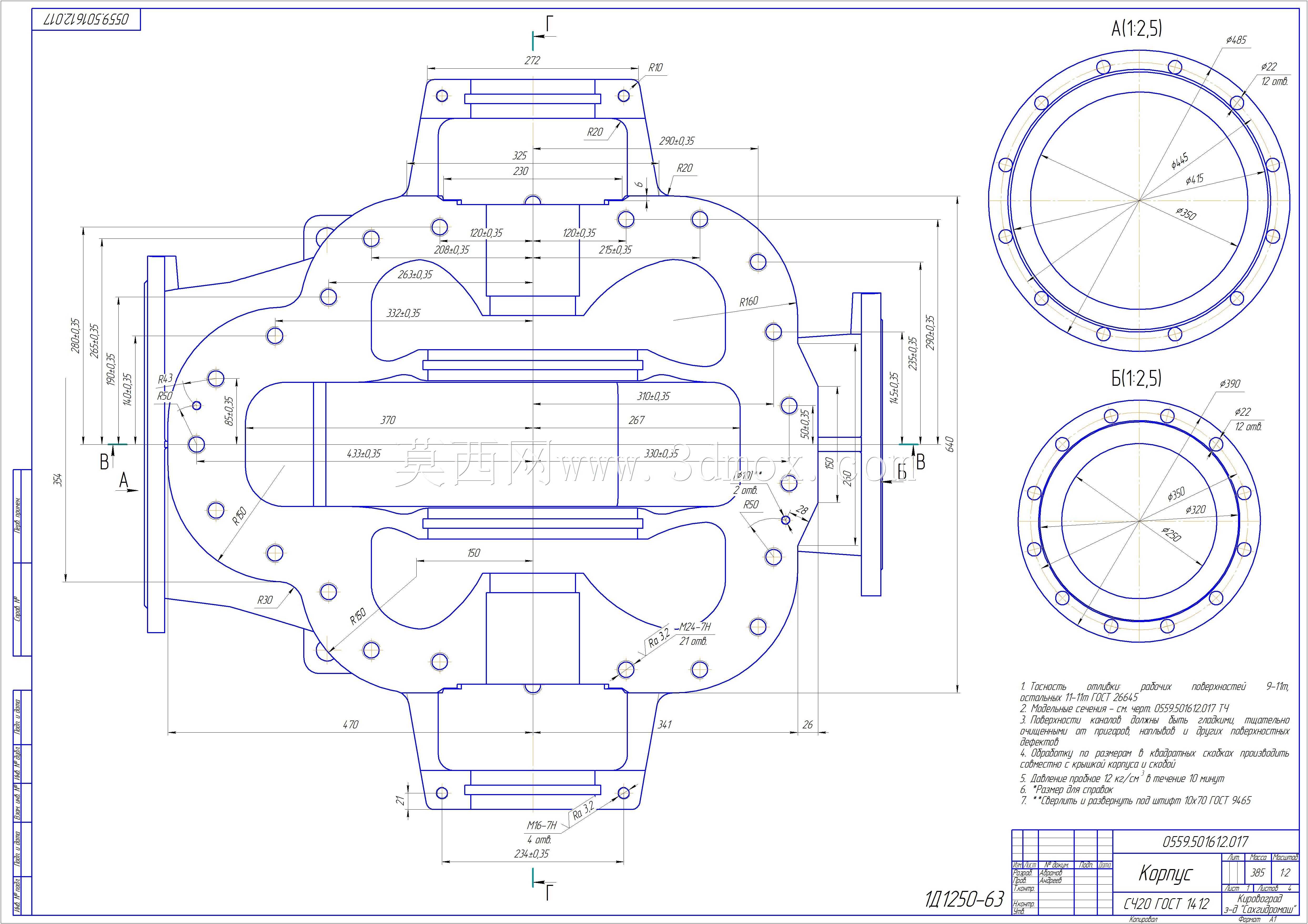

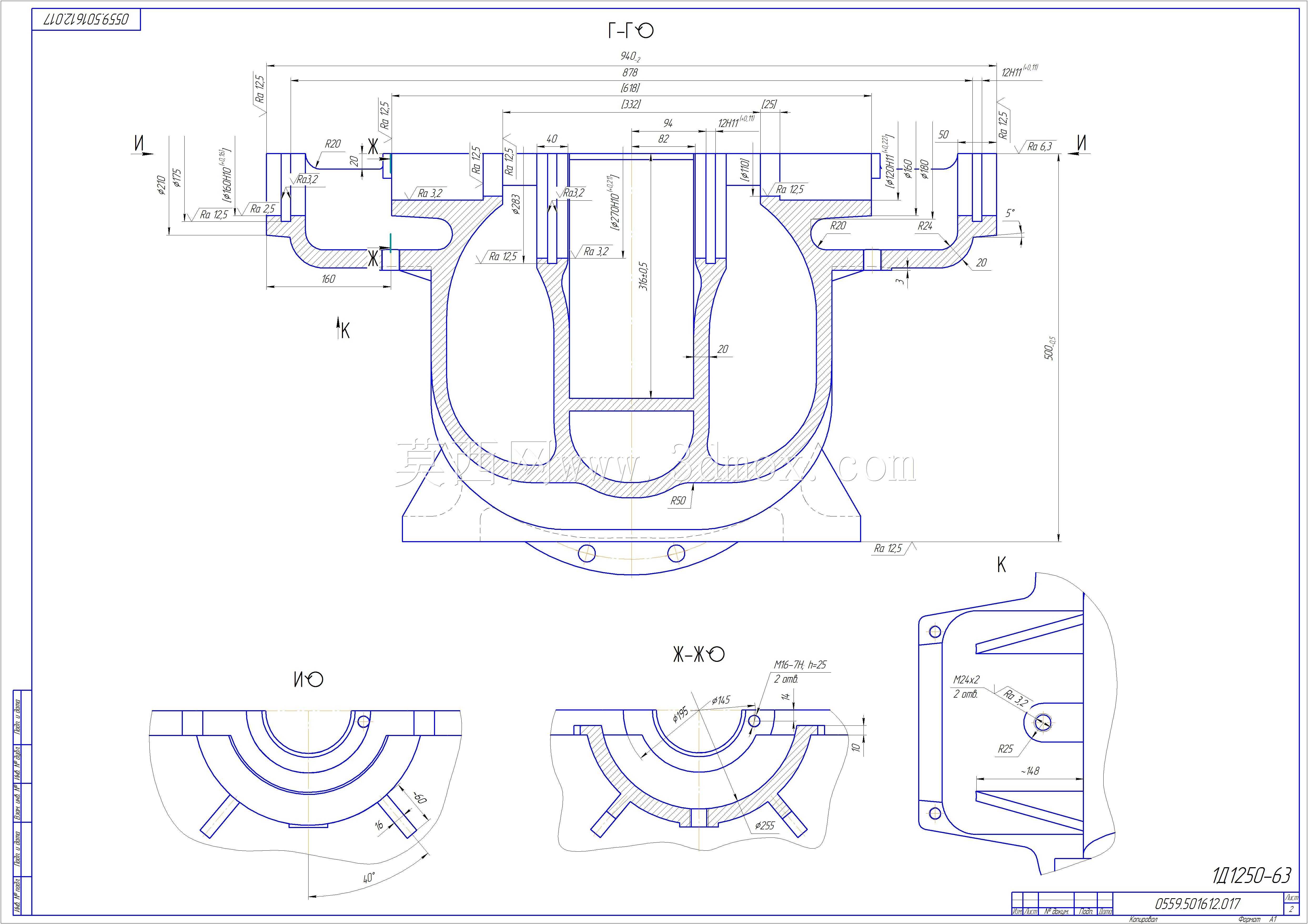

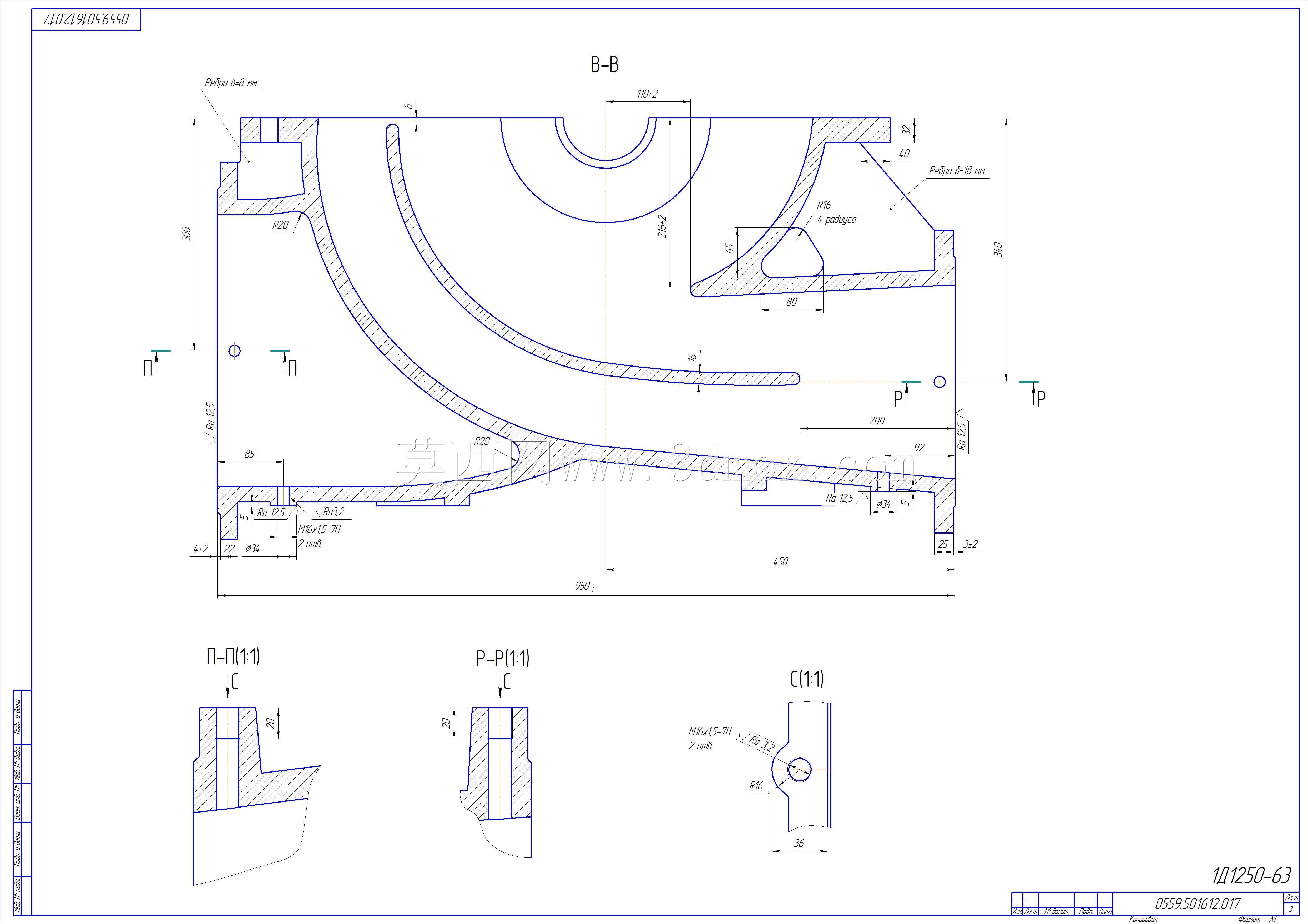

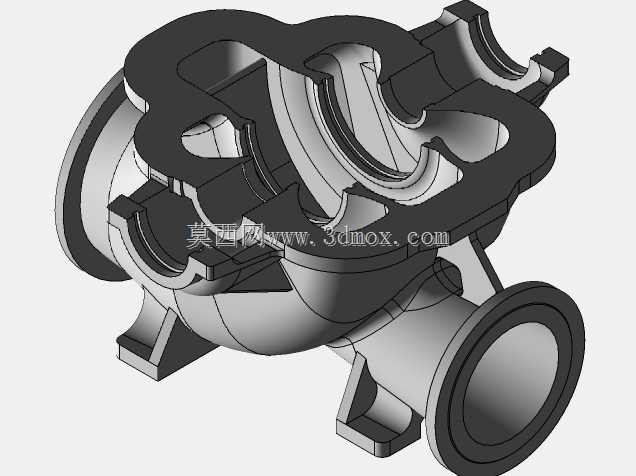

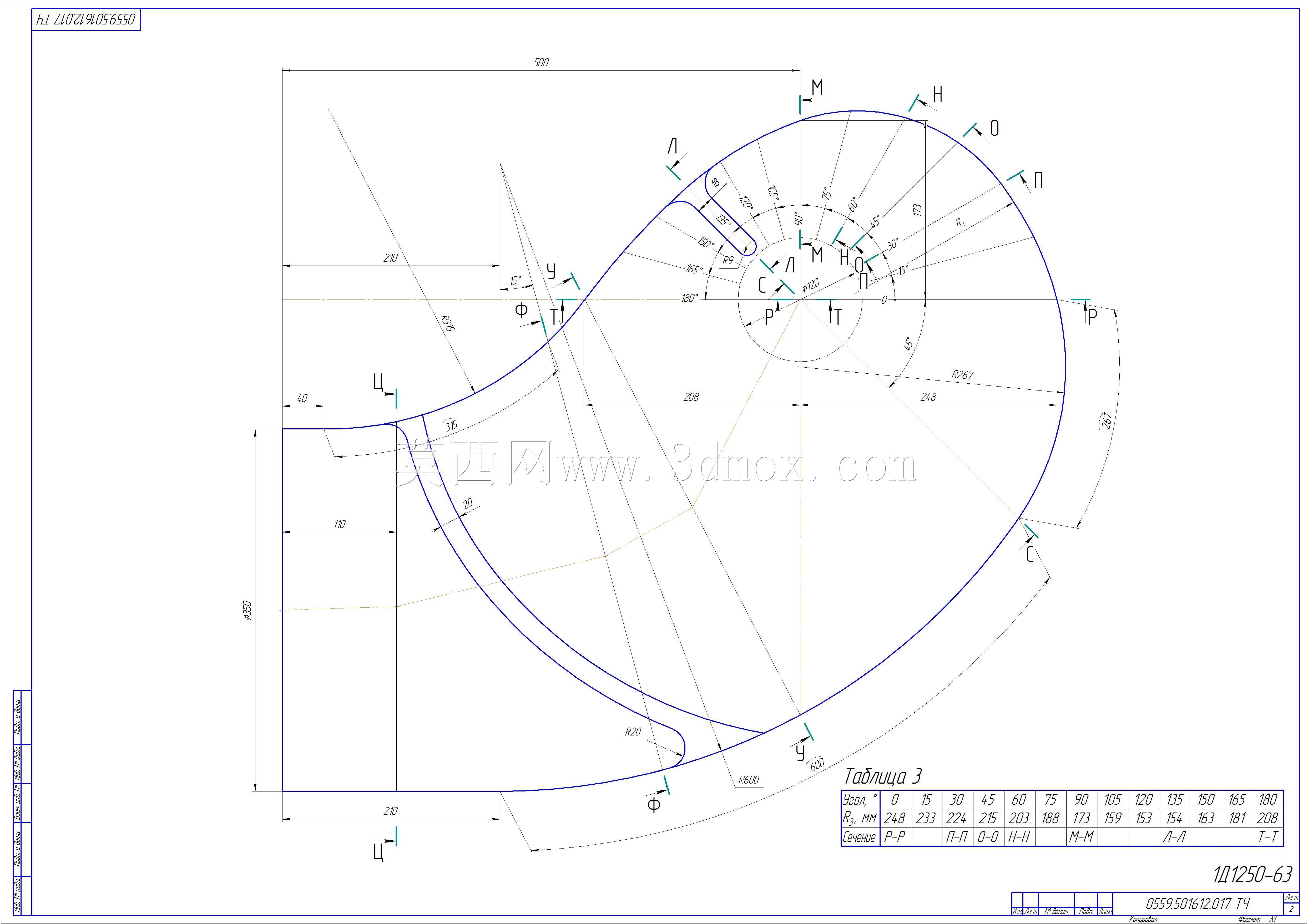

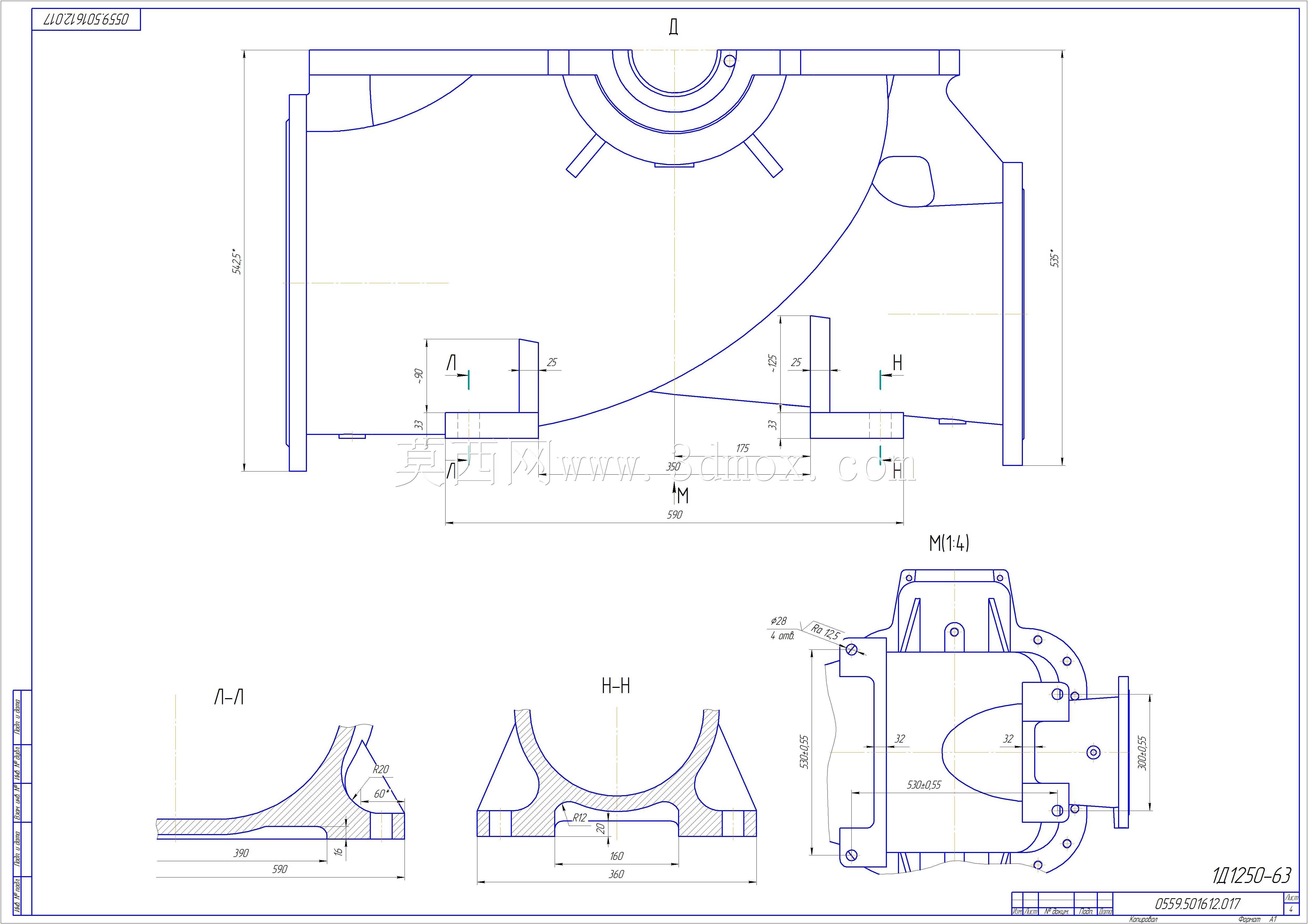

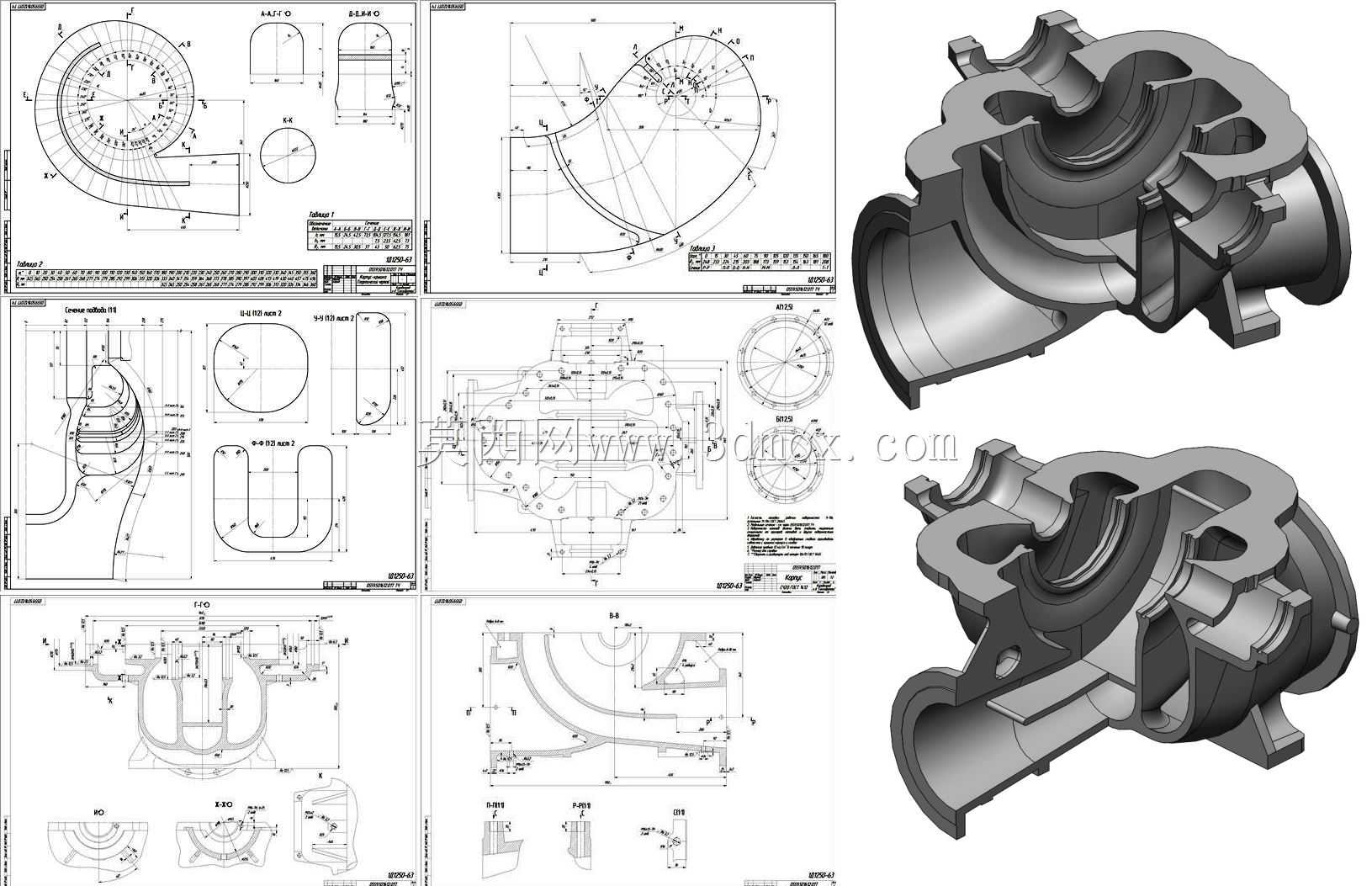

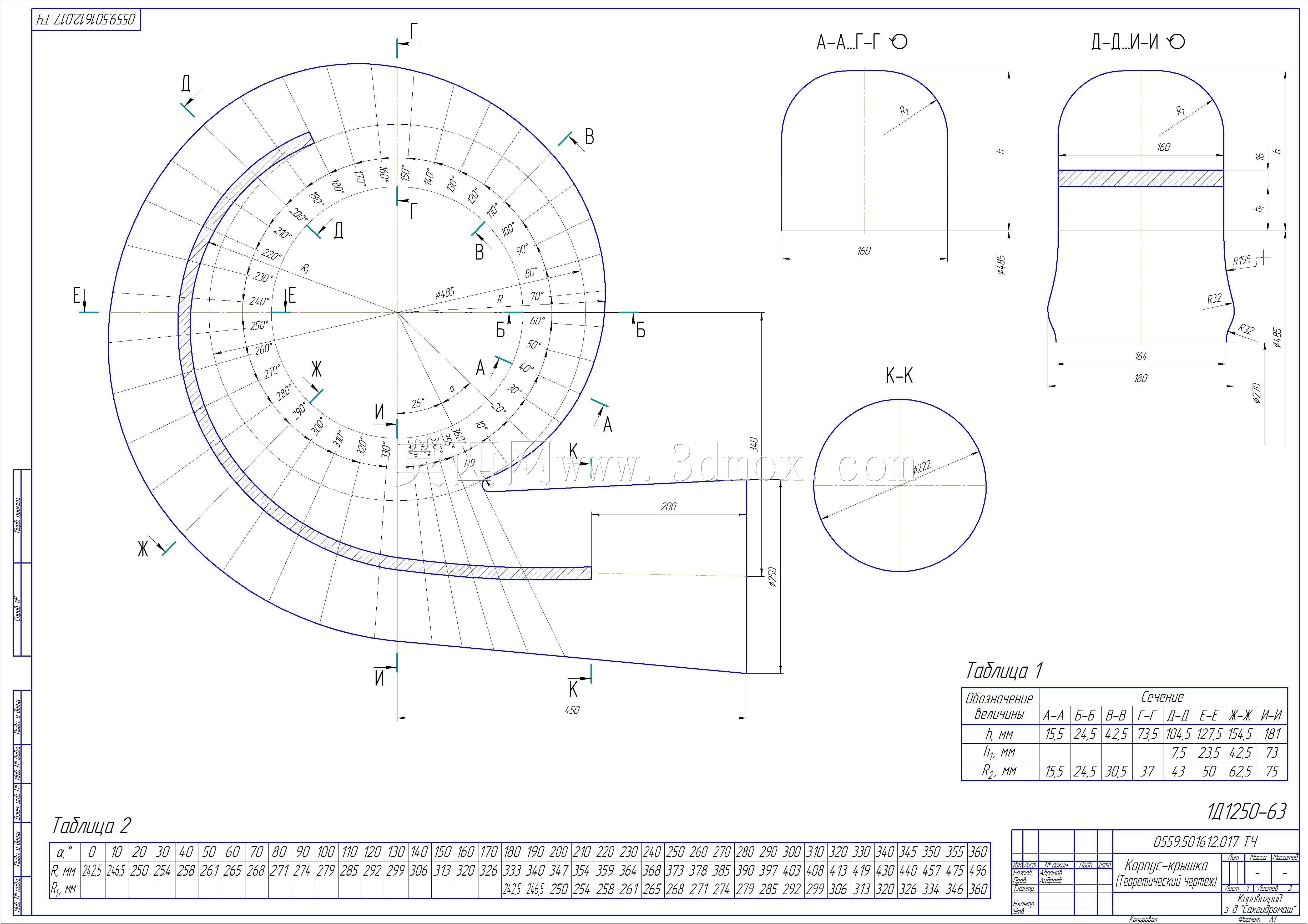

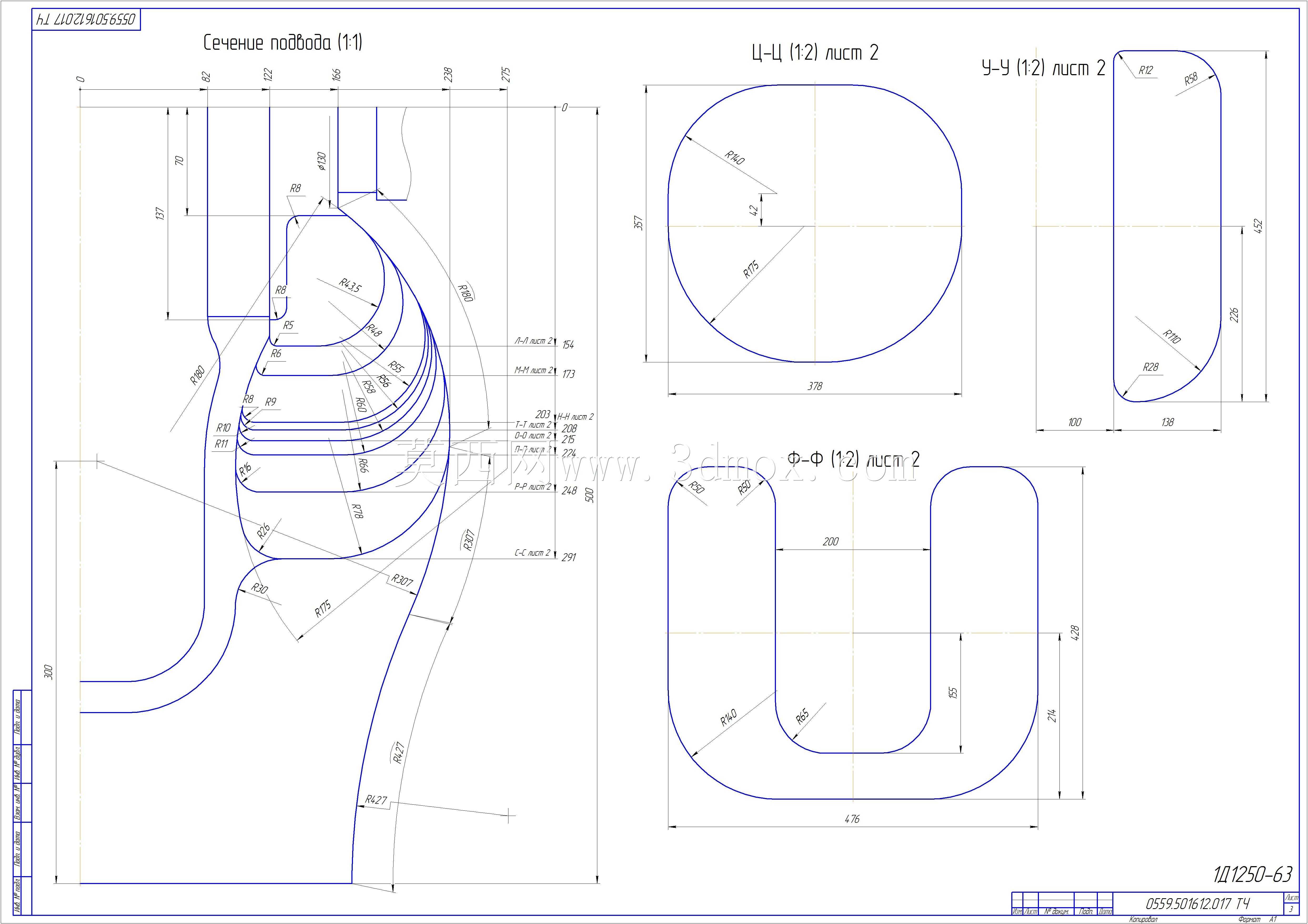

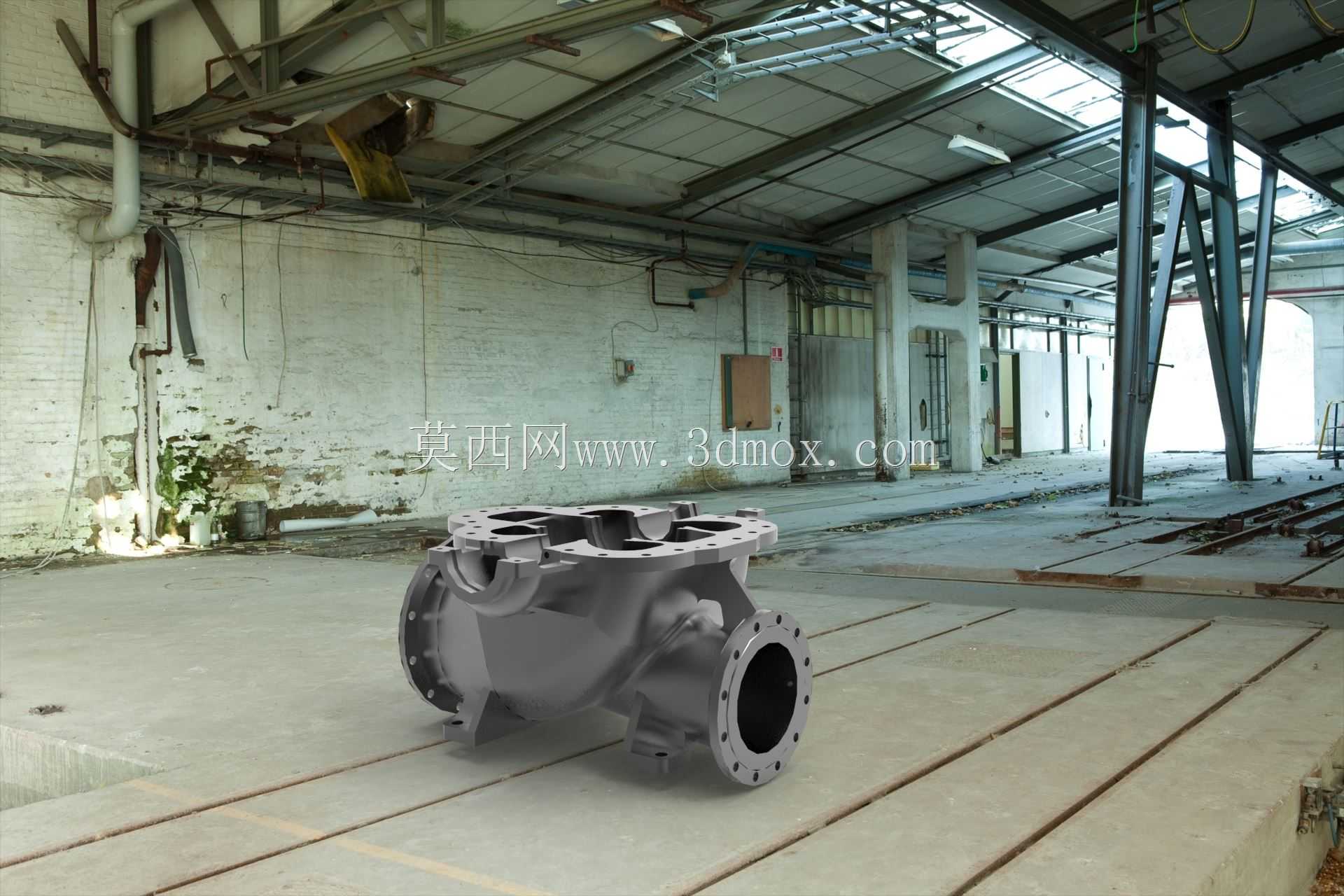

离心泵作为流体输送领域的核心通用设备，广泛应用于市政供水、农田排灌、电厂循环水输送、石化流体介质转运、暖通空调水循环等诸多场景，承担着为液态介质提供动能、实现长距离或高压力输送的关键作用，而泵壳作为离心泵的核心承压与导流部件，其结构设计的合理性直接决定整泵的运行效率、运行稳定性与使用寿命。这款中开卧式双吸离心泵的泵壳，采用中开式结构设计，即沿泵轴轴线所在水平面将壳体分为上下两部分，这种结构的核心优势在于检修维护时无需拆卸进出水管路与驱动电机，仅需吊起泵壳上半部分即可完成内部叶轮、密封件、轴套等部件的检查与更换，大幅降低运维的时间成本与人力成本，尤其适合大流量、连续运行要求高的供水、循环水工况。双吸式的流道设计让泵壳同时承接叶轮两侧的介质吸入，既可以平衡叶轮运行时产生的轴向力，降低轴承组件的轴向载荷，延长轴承使用寿命，又能适配大流量的输送需求，相比单吸泵壳在同等叶轮直径下可实现近两倍的介质通流能力，有效降低大流量工况下的泵体体积。在设计思路上，这款泵壳采用混合建模逻辑构建，先根据水力设计要求绘制各截面的水力型线草图，将不同位置的截面轮廓通过曲面造型构建出顺滑的流道曲面，再通过实体造型完成壳体壁厚、法兰连接结构、安装支脚、加强筋等实体结构的创建，确保内部流道的顺滑度，减少介质在流道内的水力损失，提升泵的运行效率，同时兼顾壳体的结构强度。从结构特性来看，泵壳的吸入室与压出室采用螺旋形压水室设计，能够高效收集叶轮甩出的高速介质，将介质的动能平稳转化为压力能，减少流道内的湍流与冲击，降低泵运行时的振动与噪音。壳体的进出水口采用标准法兰连接结构，可匹配对应通径的管路法兰，安装时仅需保证法兰端面的平行度与密封垫片的同轴度即可完成管路对接；底部的安装支脚设置有对应的安装螺栓孔位，安装边界需预留足够的检修空间，尤其是中开面上方需预留足够的起吊高度，方便后期开盖检修，壳体的壁厚根据承压等级设计，在高压区域与法兰连接处设置有加强筋结构，避免承压时出现结构变形，保证壳体在额定工作压力下的密封性能与结构可靠性。
