四维超立方体机械铰接联动结构装置

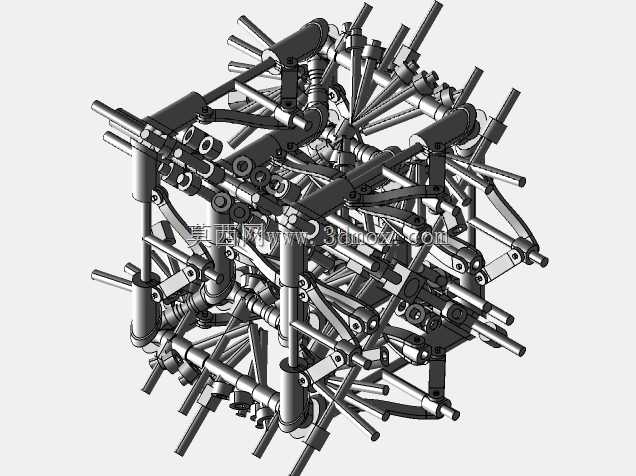

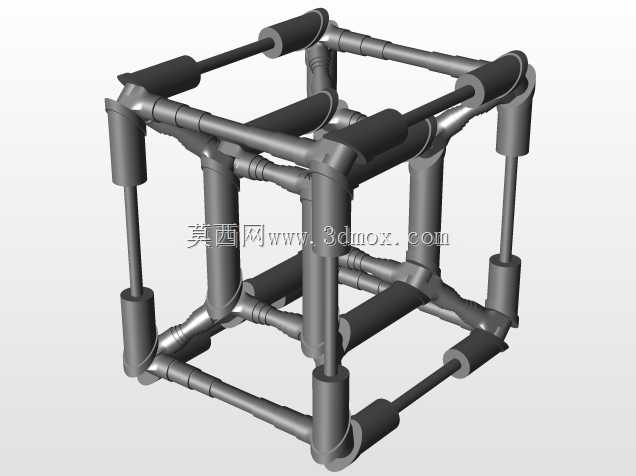

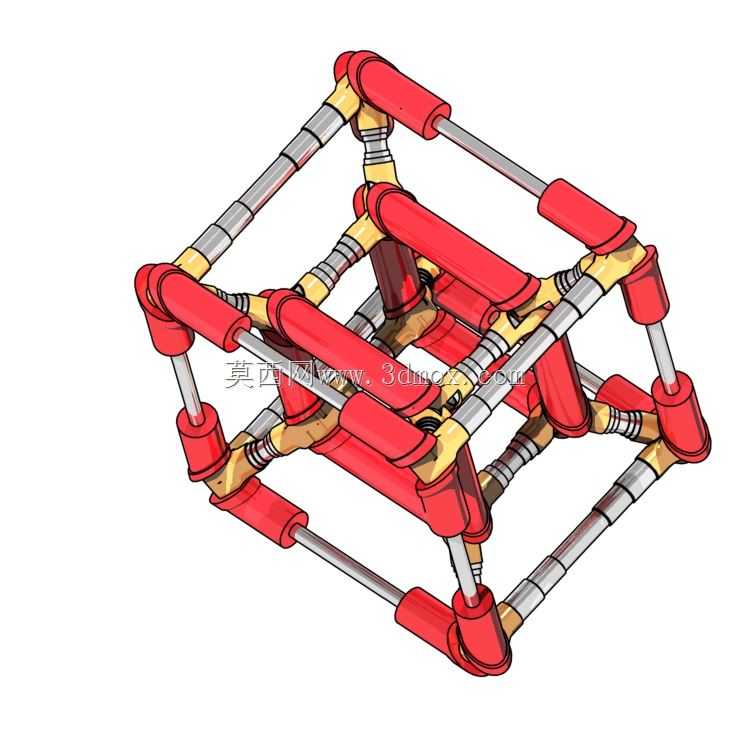

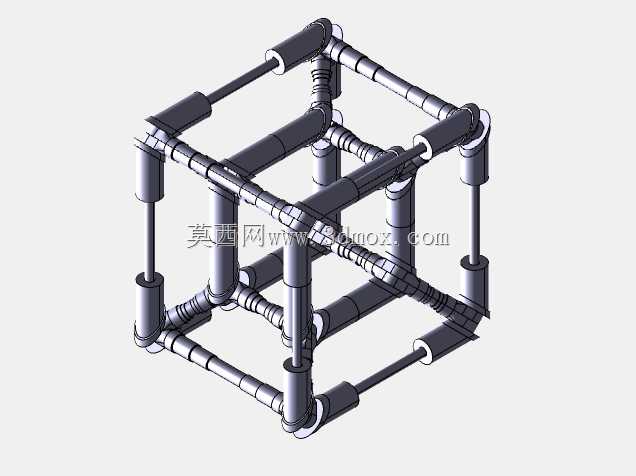

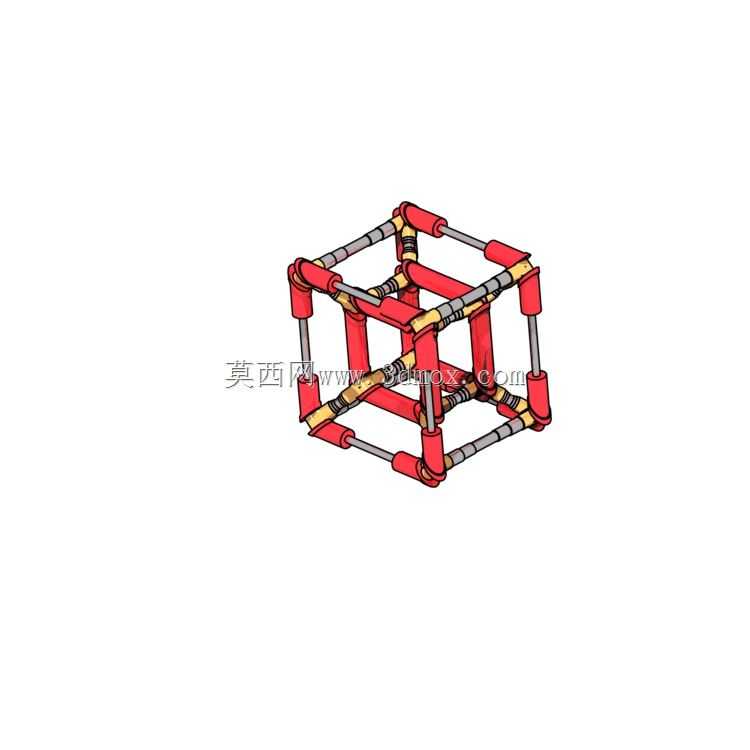

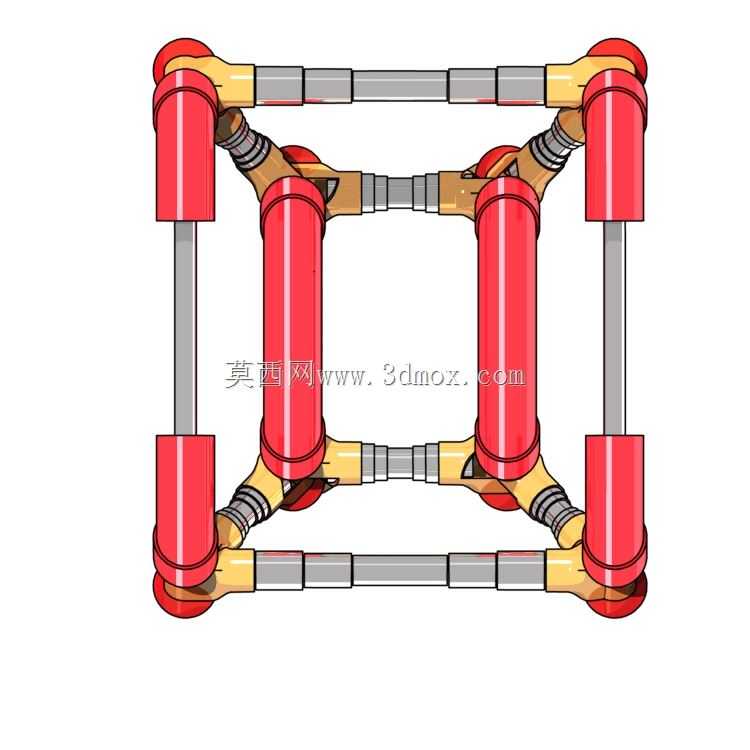

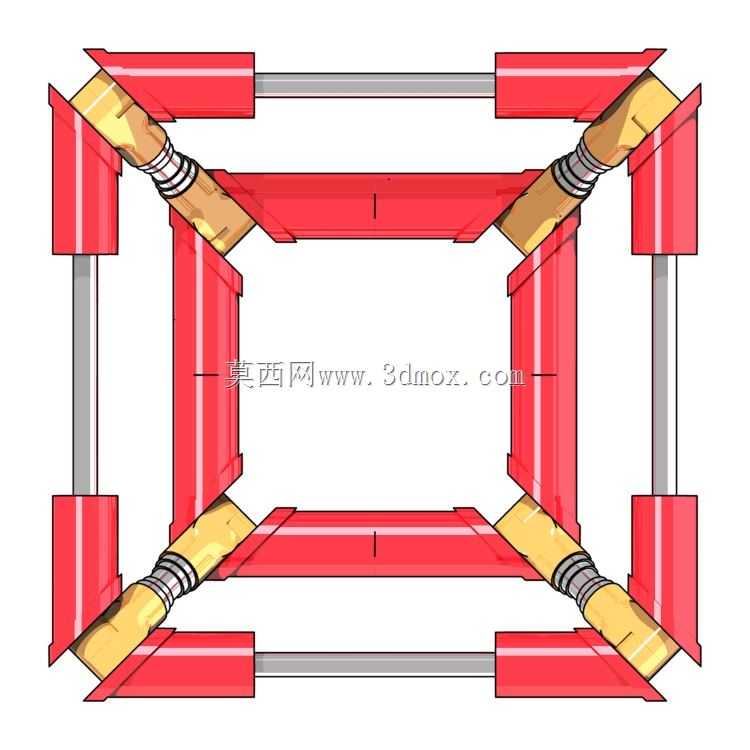

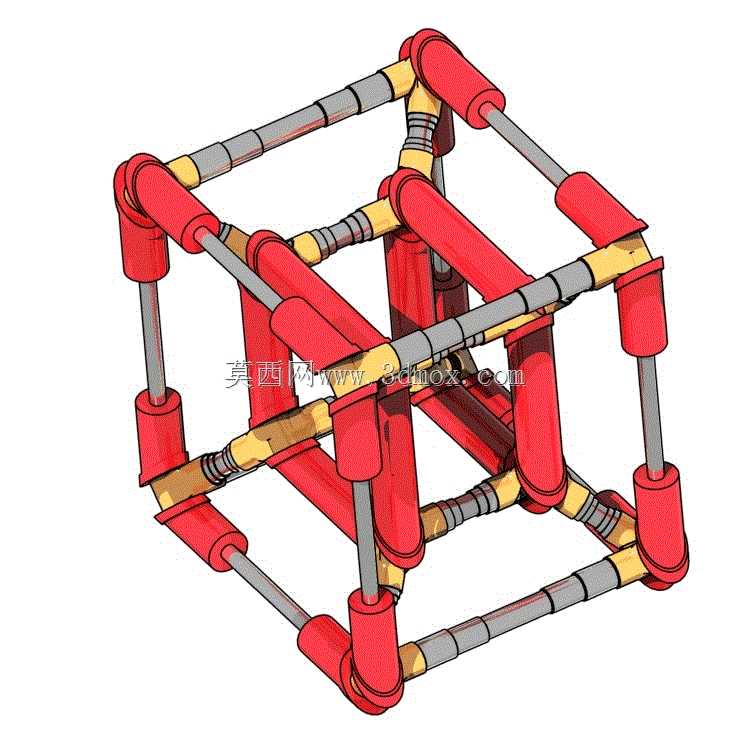

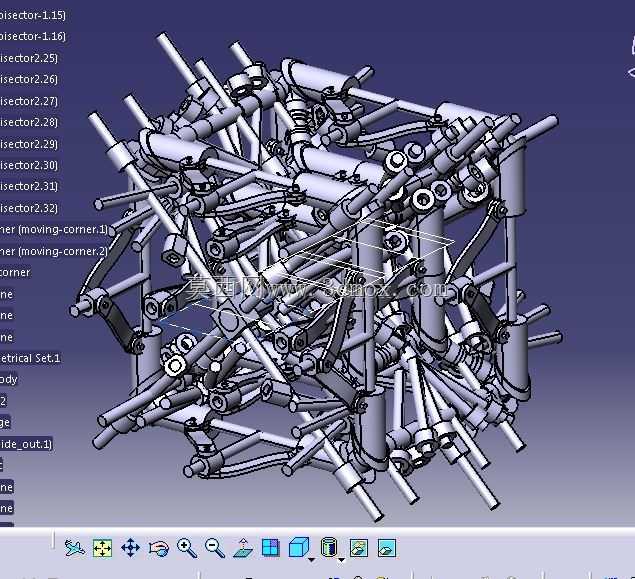

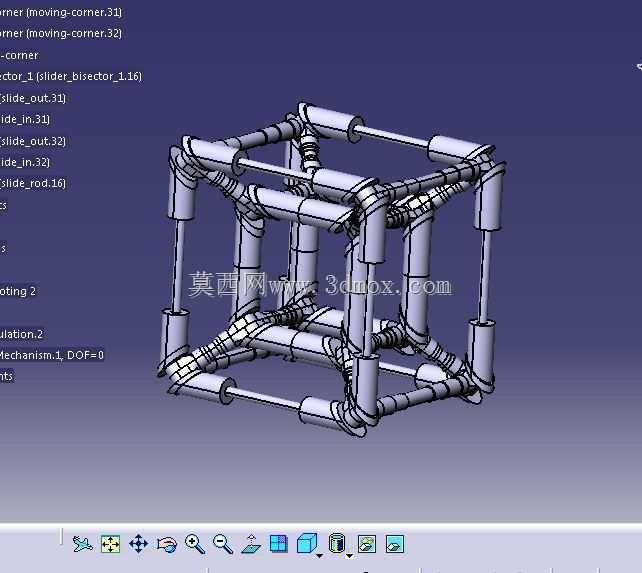

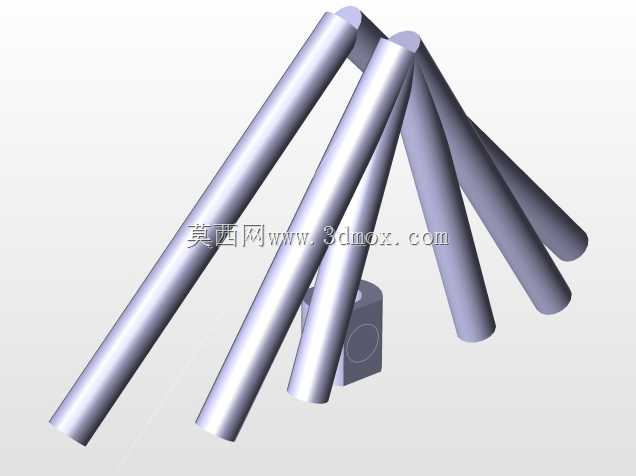

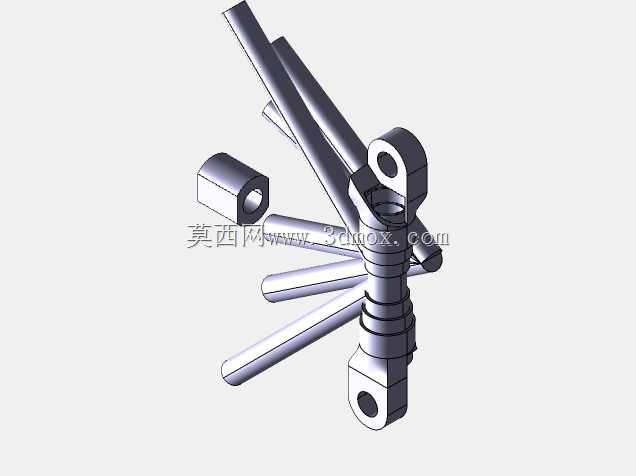

这款机械结构以四维超立方体的三维投影形态为核心构型，通过多组铰接杆件与回转连接件的组合，实现了高维几何概念在实体机械结构中的落地呈现，打破了常规平面或三维空间机构的构型局限，为特殊运动轨迹的机械装置设计提供了全新的构型思路。在实际应用场景中，这类多杆件铰接联动结构可拓展用于空间可展机构、特种变形机器人骨架、多自由度柔性工装夹具、艺术装置动态骨架以及特殊形态的折叠支撑结构，能够在有限的收纳空间内通过杆件的同步回转展开为预设的立体构型，适配需要多向同步变形、空间形态动态切换的使用需求。从功能特性来看，整组结构依靠分布在各杆件端点的回转铰接副实现运动传递，每一组红色铰接单元都具备独立的回转自由度，同时通过杆件长度的精准配比实现所有节点的运动约束，确保结构在变形过程中不会出现运动卡滞或杆件干涉，相邻杆件间的运动能够实现同步联动，仅需驱动少量铰接节点即可带动整组结构完成整体形态的切换，大幅降低了驱动系统的复杂度。在设计思路上，该结构首先基于四维超立方体的三维投影拓扑关系确定各节点的空间位置连接逻辑，将抽象的几何连接关系转化为实体机械的铰接连接方案，通过等长杆件的对称布局保证结构在任意形态下的受力均衡，每处铰接副都预留了足够的回转间隙，同时通过轴套类结构保证铰接处的转动顺滑，避免长期往复运动出现磨损松旷。从安装边界与尺寸适配角度来看，该结构的整体外轮廓为正立方体构型，所有铰接节点均处于立方体的棱边端点位置，安装时可将底部四个铰接点作为固定基准面，无需额外拓展安装空间，结构展开与收纳过程中所有杆件的运动轨迹均处于外轮廓立方体的包络范围内，不会出现超出边界的运动干涉，可直接嵌入到对应尺寸的设备腔体内部作为支撑或运动骨架使用，杆件采用空心轻质管材搭配高强度铰接轴的组合，在保证整体结构刚度的同时降低了整体自重，适配对载荷重量有要求的轻量化应用场景。
