多吸盘放射状球面吸附抓取装置

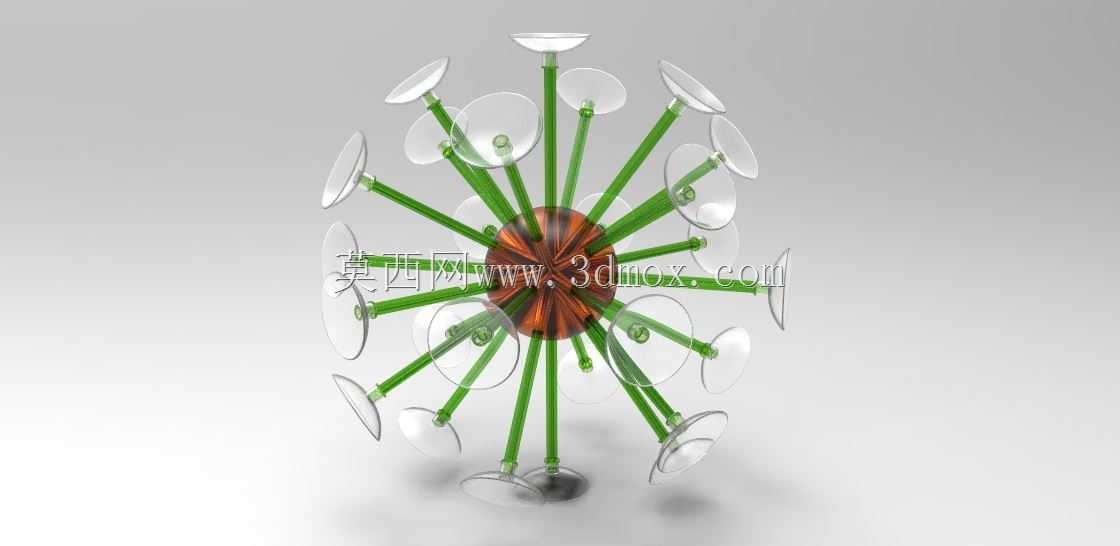

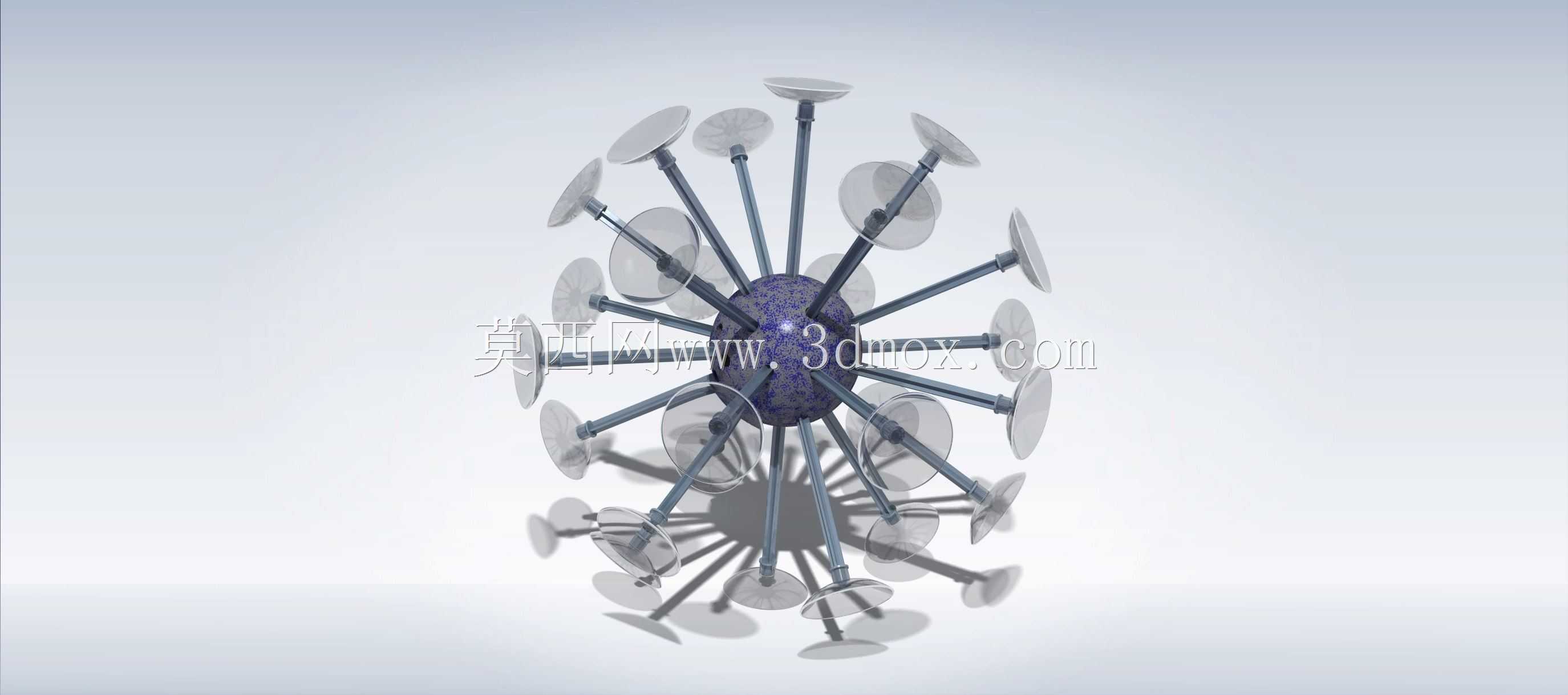

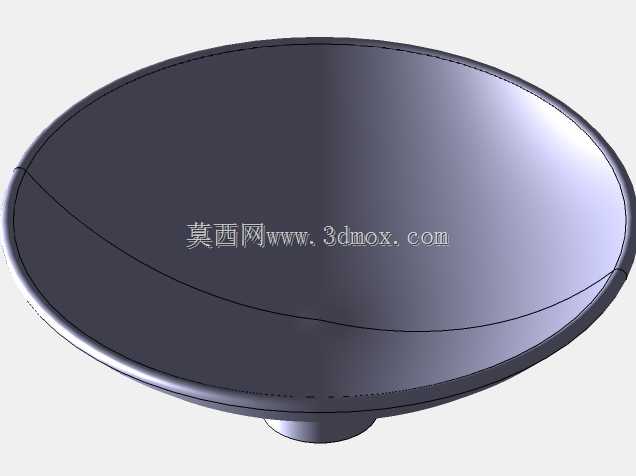

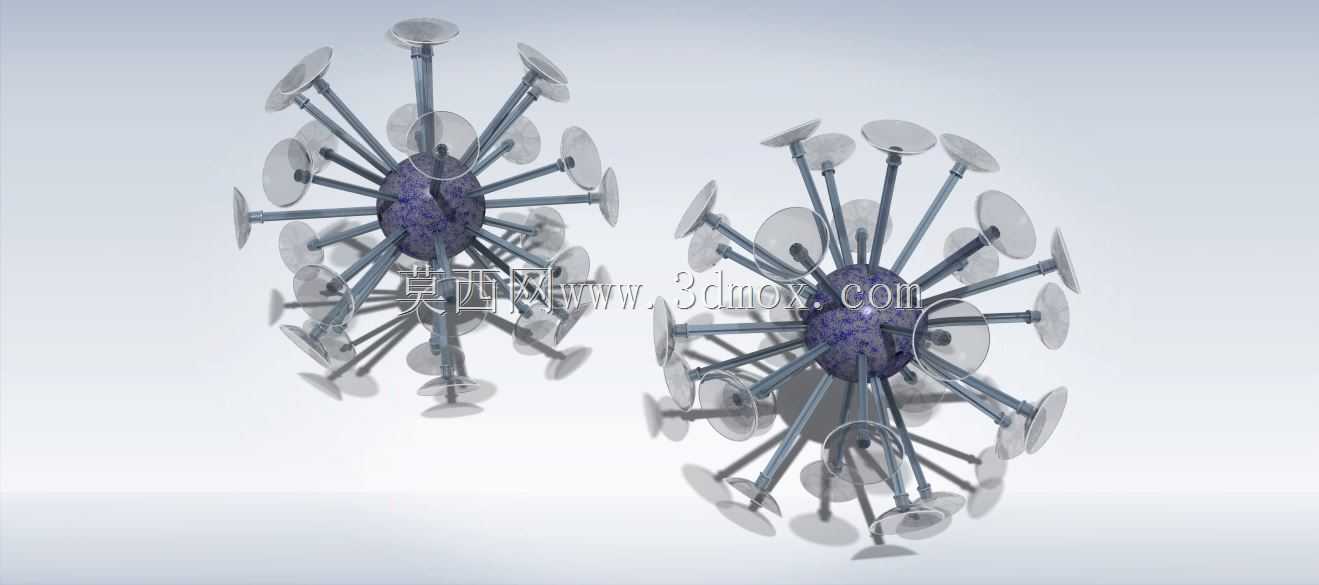

这款多吸盘放射状球面吸附装置，主要面向非规整曲面工件的柔性抓取场景设计，可适配轻工生产、物料转运、异形件分拣等多个作业环节的末端执行需求，尤其适合表面带弧面、易刮伤的轻薄工件取放作业。装置核心采用中心球体作为承载基体，所有吸附支杆沿球心向外呈放射状均匀排布，每根支杆末端独立配置软质真空吸盘，支杆与中心球体的连接部位预留小角度摆动余量，可在接触工件表面时自适应贴合不同曲率的弧面，避免单吸盘接触不良导致的吸附失效问题。从结构设计逻辑来看，中心球体采用中空走气设计，所有支杆的气路全部汇总至球体尾部的统一进气接口，无需在每根支杆单独布设气管，大幅简化了末端执行器的管线布局，减少作业过程中管线缠绕剐蹭的风险。支杆长度经过统一校核，所有吸盘处于自然状态时共同构成一个完整的虚拟球面，当接触平面工件时，靠近接触面的多组吸盘可同时形成密封腔，提供均匀分布的吸附拉力，避免单点受力过大造成工件变形；当接触球面、弧面类异形工件时，对应位置的支杆可随接触面角度微调，保证尽可能多的吸盘与工件表面贴合，形成足够的吸附合力。在安装边界方面，装置尾部采用标准快换法兰接口，可直接适配主流工业机械手、直线模组的末端安装位，整体径向最大尺寸可根据作业场景调整支杆长度适配，常规款径向尺寸控制在常用机械手末端负载允许范围内，不会占用过多作业空间。吸盘选用透明软质硅胶材质，接触工件时不会划伤漆面、镀膜层等娇贵表面，支杆采用轻量化硬质工程塑料制作，整体重量控制在较低水平，不会过度消耗机械手的负载配额。实际作业过程中，该装置可适配玻璃弧面件、塑料球形壳体、曲面包装盒等多种异形工件的抓取转运，相比传统平面吸盘组，对非平面工件的适配性提升明显，无需针对不同曲面频繁更换末端执行器，可有效缩减生产线换型调整的时间成本，同时多吸盘冗余设计也能在单吸盘出现磨损漏气时，依靠其余吸盘维持足够吸附力，降低作业过程中工件掉落的风险。
